HASZNÁLATI ÚTMUTATÓ 58G953 Graphite

• A Használati Utasítást nem ismerő személyek nem használhatják a láncfűrészt.
• A láncfűrészt kizárólag fa vágására szabad használni.
• A felhasználó viseli a teljes felelősséget a rendeltetésnek nem megfelelő alkalmazásért, tudatában annak, hogy az veszélyes lehet.
• A gyártót nem terheli felelősség a rendeltetésellenes használatból eredő károkért.

A MUNKAHELY

a. A munkahelyen rendet kell tartani, és gondoskodni kell a megfelelő világításról. A rendetlenség és a rossz megvilágítás balesetet okozhat, ez a láncfűrész esetében fokozottan érvényes.
b. A munkavégzés helyén ne tartózkodjanak bámészkodó személyek, gyerekek. A szerszám kezelője figyelmének elterelése a szerszám fölötti uralom elvesztésével járhat.

A SZEMÉLYES BIZTONSÁG

a. Egyéni védőeszközöket kell viselni, így védőöltözetet (kezeslábast), védőszemüveget, védőcipőt, védősisakot, hallásvédő eszközt és védőkesztyűt. A védőeszközök használata adott körülmények között csökkenti a sérüléses balesetek kockázatát.
b. Ne értékelje túl képességeit. Testhelyzete legyen stabil, kiegyensúlyozott. Ez lehetővé teszi a láncfűrész fölötti uralom megőrzését váratlan helyzetekben is.
c. Ne viseljen túl laza ruházatot és ékszereket. Haját, öltözékét, kesztyűjét tartsa távol a mozgó alkatrészektől. A túl laza ruházatott, az ékszereket, a hosszú hajat a mozgó alkatrészek elkaphatják.

SZÁLLÍTÁS, TÁROLÁS

a. A láncfűrész szállításához, viteléhez a motort le kell állítani, fel kell helyezni a láncvédő burkolatot, és be kell kapcsolni a láncféket. A biztonsági felszerelésekkel nem ellátott, működő láncfűrész hordozása sérüléses balesetet okozhat.
b. A láncfűrészt kézben vinni csak a mellső fogantyúnál fogva szabad. Más fogáshelyek nem biztosítanak biztos tartást, így akár sérüléses baleset is történhet.
c. A láncfűrészt ellenőrizni kell. Ellenőrizze, hogy a mozgó alkatrészek megörizték-e egyenességüket, rögzítésük rendben van-e, ellenőrizze az esetleges repedések megjelenését az alkatrészeken, és minden olyan tényezőt, amely befolyással lehet a láncfűrész működésére. Ha sérülést talál, azt a láncfűrész használatba vétele előtt meg kell javítani. Sok balesetnek oka a nem megfelelő karbantartás.
d. A fűrészláncot tartsa tisztán és megélezve. A vágóélek megfelelő élességének biztosításával könnyebbé válik a szerszám használata, megelőzhető annak esetleges megszorulása.

A LÁNCFÜRÉSZ HASZNÁLATA ÉS ÁPOLÁSA

a. Idönként ellenőrizni kell a láncfék működését. A rosszul, vagy egyáltalán nem működő láncfék vészhelyzetben a fürészlánc-meghajtást nem kapcsolja ki.
b. A munka befejeztével minden esetben alaposan meg kell tisztítani a szerszámot, az alkalmazott személyes védőeszközöket, és el kell végezni az érzékeny részelemek karbantartását.

MUNKAVÉGZÉS

• A fék kiengedése előtt le kell állítani a láncfűrész motorját.
• Különösen legyen óvatos az átvágás végén, mivel a láncfűrész a vágott anyag ellenállásának megszűntével a tehetetlenségi erő hatására tovább lendül, ami sérüléses balesetet okozhat.
• A hosszantartó munka a kezek és az ujjak zsibbadását, elgémberedését idézheti elő. Ilyenkor be kell fejezni a munkát,

mivel az elgémberedett, zsibbadt kezek csökkentik a láncfűrész kezelésének pontosságát.

- Tilos a nyílt láng használata, a dohányzás.

- A gép üzemanyagtartályának feltöltését kikapcsolt, hideg motornál szabad csak elvégezni, mivel az esetleg a forró elemekre kiömlő üzemanyag meggyulladhat.

- Ha tömítetlenséget vagy üzemanyag-szivárgást észlel, ne indítsa be a láncfűrészt, mert tűzveszélyt idézhet elő.

- A láncfürész munka közben jelentösen felmelegszik, ezért óvakodjon felforrósodott részeinek védtelen testrészeivel való érintésétől.

- A láncfűrészt egyszerre csak egy személy kezelheti. Más személyek csak a láncfűrész működtetésének helyétől biztonságos távolságra tartózkodhatnak. Különösen érvényes ez a gyermekekre és az állatokra.

- A láncfűrész beindításakor a fűrészlánc ne érintse sem a vágandó anyagot, sem egyebet.

- A láncfürészt használat közben markolja meg határozottan, mindkét kezével, kihasználva mind a két markolatot. Testhelyzete legyen stabil.

- A láncfűrész használata gyermekek, kiskorúak számára tilos. A láncfűrészt csak felnőttek használhatják, és csak akkor, ha tudják, hogyan kell kezelni. A láncfűrész átadásával együtt ezt a használati utasítást is át kell adni.

- Ha a fáradtság jeleit észleli, azonnal fejezze be a láncfűrésszel végzett munkát.

- A vágás megkezdése előtt állítsa a megfelelő helyzetbe a láncfék karját (húzza maga felé). A kar egyúttal a kéz védőpajzsának szerepét is betölti.

- A láncfűrészt a vágott anyagból csak járó fűrészlanccal szabad kiemelni.

- Fűrészáru és vékonyabb ágak vágásánál alkalmazzon alátámasztást (fűrészbakot). Tilos néhány, egymásra helyezett deszka, vagy másik személy által tartott, vagy lábbal lefogott anyag vágása.

- A hosszú vágandó anyag megfelelő rögzítéséről gondoskodni kell.

- Lejtős területen dolgozva a vágást mindig a magasabban fekvő oldalról kell végezni.

- Átvágásnál mindig használja ki a rönktámaszt támasztékként. A láncfűrészt a hátsó markolatnál fogva a mellső markolattal vezesse.

- Ha nem lehetséges a vágást egy menetben elvégezni, kissé húzza hátrább a láncfűrészt, a rönktámaszt helyezze át, és folytassa a vágást, kissé megemelve a hátsó markolatot.

- Vízszintben vágásnál álljon a lehetőségek szerint minél inkább merőleges szögben a vágás vonalához képest. Ez a művelet komoly odafigyelést kíván.

- Ha az orrésszel vág, a fűrészzlánc megszorulásakor a fűrész felcsapódhat kezelője irányába. Éppen ezért minden esetben, ha lehetséges, a láncvezető tövénél kell vágni, ilyenkor a fűrészzlánc megszorulásakor a felcsapódás ellentétes, a kezelőtől távolodó irányú.

- Különös óvatossággal kell eljárni repedésre hajlamos fa vágásakor. A levágott darabok ilyenkor bármely irányba vetödhetnek (sérüléses baleset veszélye!).

- Álló fa gallyazását csak erre kiképzett személyek végezhetik! A szabadon lehulló, levágott gallyak sérüléses balesetveszélyt jelentenek.

- Tilos a láncvezető orrészével vágni (felcsapódás veszélye).

- Különös figyelmet kell fordítani a feszültséget mutató ágakra, törzsekre. Tilos a szabadon függő ágakat alulról levágni.

- A kivágandó fa várható dőlési irányához képest mindig oldalt álljon.

- Fa kidöntésénél mindig fennáll a veszélye a döntött vagy a szomszédos fák ágainak letörése és leesése. Legyen fokozottan óvatos a sérüléses balesetek veszélye miatt.

- Lejtőkön a kezelő mindig a vágott fától feljebb álljon, soha az alacsonyabban fekvő oldalon.

- Vigyázzon azokra a rönkökre, amelyek a kezelő felé gördülhetnek. Ugorjon ell

- A működő láncfűrész hajlamos az elfordulásra, mikor a láncvezető orra a vágandó anyaghoz ér. Ilyenkor a láncfűrész önmagától a kezelője felé mozdulhat (sérüléses baleset veszélyel).

- A fa kivágását meg kell előznie a munkaterület előkészítésének, azaz az alsó, zavaró ágak levágásának, és a fa törzse körüli terület megtisztításának.

- Tilos erős szélben fát kivágni, mert a szél befolyással lehet a dőlés várt irányára, sőt, a törzs irányítatlan kidőlését is okozhatja.

- Tilos a kivágás korlátozott látási viszonyok között, így ködben, eső- és

hóesésben.

• Tilos a vállak fölött vágni a láncfűrésszel, vagy fán, létrán, állványzaton, rönkön, stb. állva.
• A munkaterület környezetében legyen jól felszerelt elsősegély készlet.

A láncfűrész felcsapódásának elkerüléséhez tartsa be az alábbi szabályokat:

- Soha ne kezdje, és ne is vezesse a vágást a láncvezető orrávall!

- A vágás minden esetben már működő láncfűrésszel kezdje meg!

- Ellenőrizze, hogy a fűrészlánc megfelelően meg van-e élezve.

- Soha ne vágjon egyszerre egynél több ágat. Levágáskor vegye figyelembe a szomszédos ágakat is. Kidöntéskor vegye figyelembe a közelben álló fákat is.

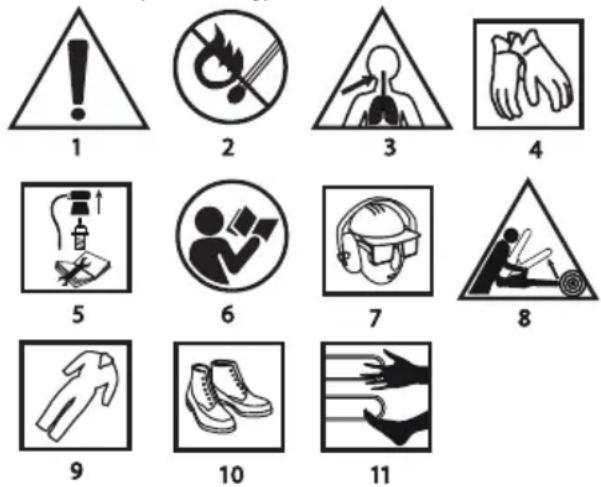

Az alkalmazott jelzések magyarázata

1. Figyelem, legyen különösen óvatos
2. Tüzveszély
3. Légúti mérgezésveszély - kipufogógázok
4. Használjon védőkesztyűt
5. Karbantartás, javítás megkezdése előtt állítsa le a motort és húzza le a pipát a gyertyáról
6. Olvassa el a használati utasítást, tartsa be a benne található figyelmeztetéseket és biztonsági szabályokat!
7. Használjon fej-, szem- és hallásvédő eszközöket
8. Felcsapódásveszély
9. Viseljen védőöltözetet
10. Viseljen védöcipöt
11. Végtagjait tartsa távol a vágószerszámoktól

FELÉPÍTÉS, RENDELTETÉS

A motoros láncfűrész kéziszerszámnak minősül. Meghajtását léghűtéses, kétütemű, belsőégésű motor végzi. Ezek a kéziszerszámok a ház körüli, a hobbikertekben végzendő munkákra szolgálnak. A láncfűrész felhasználható fák kidöntéséhez, tűzifa, kandallófa vágásához és más, favágást igénylő munkákhoz.

Tilos a berendezést rendeltetésétől eltérő célra alkalmazni.

AZ ÁBRÁK ÁTTEKINTÉSE

Az alkalmazott számozás a külön oldalakon található, a szerszámok részelemeit bemutató ábrák jelöléseit követi.

1. Gázkar biztonsági retesz

2. Szívató

3. Levegőszűrő fedél csavarja

4. Levegőszűrő fedél

5. Mellsö markolat

6. Fékkar

7. A láncvezető sínt rögzítő csavaranyák

8. Láncfeszítő csavar

9. Olajozás szabályzó csavar

10. Borítás

11. Gázkar

12. Hátsó markolat

13. Indítókötél

14. Gyújtáskapcsoló

15. Tanksapka

16. Porlasztó szabályzócsavarok

17. Alapjárati fordulatszám szabályzó csavar

18. Olajtartály-sapka

19. Rönktámasz

20. Láncvezető sín

21. Fürészlánc

22. Fordítókerék

* Elöfordulhatnak különbségek a termék és az ábrák között.

AZ ALKALMAZOTT PIKTOGRAMOK MAGYARÁZATA

FIGYELEM

FIGYELMEZTETÉS

ÖSSZESZERELÉS / BEÁLLÍTÁS

FONTOS

TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK

1. Láncvezető burkolat - 1 db

2. Fürészláncvezető - 1 db

3. Fürészlánc - 1 db

4. Rönktámasz + csavarok - 1 klt

5. Üzemanyagkeverék-tároló edény - 1 db

6. Gyertyakulcs csavarhúzóval - 1 db

7. Csavarhúzó - 1 db

8. Imbuszkulcs - 2 db

9. Reszelő - 1 db

FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE

A LÁNCFÜRÉSZ SZÁLLÍTÁSA

A láncfűrész szállítása előtt mindig tegye fel a láncvédő burkolatot la fűrészláncra és a láncvezetőre. Szállításhoz a láncfűrészt a mellső markolatnál fogva tartsa. Tilos a láncfűrész szállítása a hátsó markolatnál fogva. Ha egymás után több vágási műveletet végez, a műveletek között állítsa le a motort a gyújtáskapcsolóval.

A RÖNKTÁMASZ FELSZERELÉSE

A biztonság megőrzése érdekében a rönktámasz legyen mindig felszerelve a láncfűrészre. Alátámasztási pontként szolgál, valamint csökkenti a visszarúgás veszélyét.

• Csavarozza fel a (19) rönktámaszt (a csavarok mellékelve).

A LÁNCVEZETŐ SÍN ÉS A FÜRÉSZLÁNC FELSZERELÉSE

A lánc megfeszítésére a csap és a szabályzócsavar szolgál. Nagyon lényeges, hogy a láncvezető sín felszerelésekor a szabályzócsavaron lévő csap a láncvezető furatába kerüljön.

A szabályzócsavar elforgatásával a csap előre-hátra mozgatható. Ezeket az elemeket a láncvezető sín felszerelése előtt megfelelő helyzetbe kell állítani.

A láncvezető sín és a fűrészlánc külön található meg a csomagolásban. A (6) fékkarnak felső (függőleges) állásban kell lennie (A. ábra).

- Csavarja le a (7) láncvezető sínt rögzítő csavaranyákat és vegye le a (10) borítást.

- Tegye fel a (21) fürészláncot a tengelykapcsoló mögötti meghajtó lánckerékre.

- Illessze a (20) láncvezető sínt (a tengelykapcsoló mögé csúsztatva) a (c) rögzítőcsavarokra és tolja be a meghajtó lánckerék irányába (B. ábra).

- Tegye fel a (21) fűrészláncot alulról a vezetősín (22) fordítókerekére.

- Csúsztassa a (20) láncvezető sínt a meghajtó lánckerékkel ellenkező irányba úgy, hogy a lánc vezető szemei a sín hornyába kerüljenek.

- Ellenőrizze, hogy a (8) láncfeszítés-szabályzó csavaron az (a) csap a (20) láncvezető sín alsó (b) furatában középen van-e (ha szükséges, állítson rajta) (B. ábra).

- Tegye a (10) borítást vissza a helyére és finoman rögzítse a (7) láncvezető sínt rögzítő csavaranyákkal.

- Adjon megfelelő feszítést a fűrészláncnak a (8) láncfeszítő csavar állításával. A fűrészlánc feszítése akkor kielégítő, ha a vízszintes helyzetű láncvezető sín közepe táján 3 – 4 mm-rel megemelhető.

- A láncvezető sín orrát megtartva szorosan húzza meg a (7) láncvezető sínt rögzítő csavaranyákat.

A láncvezető sín és a fűrészlánc felszerelése előtt ellenőrizze, hogy a fűrészlánc vágóélei a megfelelő irányba néznek-e (a fűrészlánc helyes irányát a láncvezető sínen, az orrészen láthatja). A fűrészlánc

szerelése, ellenőrzése közben, az éles vágóélek okozta sérülések elkerülése érdekében viseljen védőkesztyűt.

Az új fűrészlánc kb. öt perces bejáratást igényel. Ilyenkor a fűrészlánc kenése különösen lényeges. A bejáratódás után ellenőrizze a láncfeszítést, és állitson utána, ha szükséges.

Viszonylag gyakran kell ellenőrizni a lánc feszességét, mivel a laza fűrészlánc könnyen leeshet a láncvezető sínról, hamar elhasználódik és a láncvezető sín gyors elhasználódásának is oka lehet.

A LÁNCFÜRÉSZ OLAJTARTÁLYÁNAK FELTÖLTÉSE

Az új láncfűrész olajtartálya üres. Ezért az első használat előtt fel kell tölteni olajjal.

• Csavarja le a (18) olajtartály-sapkát.

• Töltsön bele max. 260 ml olajt (vigyázzon, hogy a töltés közben szennyeződések ne kerüljenek a tartályba).
  • Csavarja vissza a (18) olajtartály-sapkát.

Tilos használt vagy regenerált olajat használni, mert ezek az olajszivattyú károsodását okozhatják. Egész évben SAE 10W/30 vagy pedig nyáron SAE 30W/40, télen SAE 20W/30 minőségű olajt használjon.

AZ ÜZEMANYAGTARTÁLY FELTÖLTÉSE

Üzemanyagfeltöltés közben tartsa be az alábbi szabályokat: - Állíts le a motort.
- Ne engedje az üzemanyagot szétfolyni.

A benzinhez (ólommentes, 95 oktánszámú) keverjen jó minőségű, kétütemű motorokhoz való motorolajt az alábbi táblázatok szerint.

A benzinhez (ólommentes, 95 oktánszámú) keverjen jó minőségű, kétütemű motorokhoz való motorolajt az alábbi táblázatok szerint.

AJÁNLOTT KEVERÉK-ARÁNYOK

Munkakörülmények	Benzin : motorolaj
Az első 20 üzemóra alatt	20 : 1
Az első 20 üzemóra után	25 : 1

- Csavarja le a (15) tanksapkát. - Töltse be az előzőleg elkészített üzemanyagkeveréket (max. 550 ml). - Csavarja vissza a (15) tanksapkát.

A belsőégésű motoroknál jelentkező problémák túlnyomó többsége közvetlen vagy közvetett módon az alkalmazott üzemanyag minőségére vezethető vissza. Különösen figyeljen oda arra, hogy a keverékhez ne használjon 4 ütemű motorokhoz való olajat.

MUNKAVÉGZÉS / BEÁLLÍTÁSOK

A MOTOR BEINDÍTÁSA

A munka közben két kézzel fogja a láncfűrészt.

• Ellenőrizze az üzemanyagtartály és az olajtartály feltöltését.
• Ellenőrizze, hogy a fékkar (6) bekapcsolt helyzetben van (előretolásra került).
• Hideg motor esetében húzza ki a szivatókart (2).
• Szivattyúzzon be üzemanyagot a motorba az indító bowden többszöri meghúzásával (13).
• Állítsa a gyújtáskapcsolót (14) a bekapcsolt helyzetbe (C ábra).
  • Helyezze a láncfűrészt stabil aljzatra (a földre).
• Biztos kézzel fogja a talajra támasztott láncfűrészt és húzza meg az indító bowdent (13), először lassan, míg nem hallani a tengelykapcsoló rákattanását, ezután húzza erőteljesen (D ábra).
• Húzza meg az indító bowdent (13) míg a láncfűrész egy pillanatra beindul, majd leáll.
• Ezután nyomja be a gázkar reteszét (1) és enyhén a gázkart (11) a szivató kikapcsolásához (a szivató bowden automatikusan a kikapcsolt helyzetbe áll be).
• A már bekapcsolt szivatóval újra húzza meg az indító bowdent (13), míg a motor beindul (szükség lehet a többszöri meghúzására).
• Hagyja a motort felmelegedni. Szükség esetén növelje a fordulatszámot a gázkar enyhe megnyomásával (11).
• Állítsa át a fékkart (6) a kikapcsolt helyzetbe (hátrahúzva).
  • Végezze el a vágást.

Tilos a motort elindítani kézben tartva a láncfűrészt. A beindítás közben a láncfűrészt a földre kell támasztani és biztos kézzel kell fogni. Ellenőrizze, hogy a lánc nem érintkezve más tárgyakkal, akadálymentesen forog. Tilos bármilyen anyagot vágni, míg a szivatókar ki van húzva.

A MOTOR LEÁLLÍTÁSA

- Engedje fel a (11) gázkart, hogy a motor néhány percet üresjáratban működhessen. - Állítsa a (14) gyújtáskapcsolót kikapcsolt helyzetbe (STOP).

A FÜRÉSZLÁNC KENÉSÉNEK ELLENŐRZÉSE

A munka megkezdése előtt ellenőrizze a fűrészlánc kenését és az olajszintet. Indítsa el a láncfűrészt és tartsa a talaj fölé. Ha növekvő olajnyomok láthatók, akkor a fűrészlánc kenése megfelelően működik (E. ábra). Ha egyáltalán nincs olajnyom, vagy csak minimális, be kell állítani az olajozást a (9) szabályzó csavarral. Ha a szabályozás után nincs változás, ki kell tisztítani az olajzónyilást, a láncfeszítő felső nyilását és az olajcsatornát, vagy szervizhez kell fordulni.

A beállítást az óvatossági szabályok betartásával, leállított gépen végezze, és soha ne engedje, hogy a láncvezető a földet érintse. A biztonság megőrzéséhez tartsa be a földtől a minimum 20 cm-es távolságot.

A (9) olajozás szabályzó csavarral állítsa be az olajadagolás sebességét a végzendő munka függvényében.

- „MIN“ állás – az olajadagolás csökken. - „MAX“ állás – az olajadagolás nő (F. ábra).

Kemény, száraz fa átvágásához, és abban az esetben, ha a vágás a láncvezető teljes hosszával történik, a (9) szabályzócsavart állítsa „MAX” állásba.

Puha, nedves fa vágásához, és abban az esetben, ha a vágás a láncvezető hosszának csak egy részével történik, csökkenthető az adagolt olaj mennyisége, a (9) szabályzócsavar „MIN” irányba történő elforgatásával.

Az olajtartálynak majdnem teljesen üresnek kell lennie, mire elfogy az üzemanyag a tartályból. Üzemanyag betöltéskor nem szabad elfelejtkezni az olajtartány feltöltéséről sem.

KENŐANYAGOK A FÜRÉSZLÁNCHOZ

A fürészlánc és a láncvezető sín élettartama nagymértékben függ az alkalmazott kenőanyagtól. Kizárólag láncfűrészekhez ajánlott kenőolajokat használjon.

Tilos használt, vagy regenerált olajt alkalmazni a fürészliánc kenéséhez.

A LÁNCVEZETŐ SÍN

A (20) láncvezető sín alsó- és orrésze van kitéve elsősorban elhasználódásnak. Az egyoldalú elhasználódás elkerüléséhez célszerű a láncvezető sín megfordítása minden fűrészlanc élezés alkalmával. Ilyenkor ki kell tisztítani a vezetősín hornyát és az olajzónyilásokat is. A horony négyszög keresztmetszetű. Ellenőrizze a horony elhasználódását. Nyomjon egy vonalzót a vezetőléchez és a láncszem külső felületéhez. Ha rés van közöttük, az azt jelenti, hogy a horony rendben van. Ellenkező esetben a láncvezető sín elhasználódottnak tekinthető, és ki kell cserélni.

A MEGHAJTÓ LÁNCKERÉK

A meghajtó lánckerék erős kopásnak kitett alkatrész. Ha a lánckerék fogain jól láthatók az elhasználódás jelei, ki kell cserélni. Az elhasználódott lánckerék a fűrészlánc élettartamát is csökkenti. A lánckereket csak márkaszervizben cseréltesse.

A PORLASZTÓ BEÁLLÍTÁSA

A porlasztó gyárilag be lett szabályozva, de szükség lehet pontos beállítására a munka feltételeinek változása miatt. A porlasztó beállításának megkezdése előtt győződjön meg arról, hogy új levegő- és üzemanyagszűrő be lett-e beszerelve, és hogy a megfelelő keverék üzemanyag van-e a tartályban.

A porlasztó beállítását felszerelt láncvezető sínnel és fűrészlánccal kell elvégezni.

- Csavarja be ütközésig (de nem túl erősen meghúzva) mindkét (16) szabályzócsavart (L és H) (G. ábra).

- Először mindkét (16) szabályzócsavart csavarja kijjebb az alábbiak szerint:

- L csavar: 1 1/4 fordulat

- H csavar: 1 3/8 fordulat

• Indítsa el a motort, és engedje felmelegedni a félig benyomott (11) gázkarral.
• A motor felmelegedése után engedje fel a (11) gázkart és hagyja, hogy a motor üresjáratban működjön.
• Csavarja lassan az (L) csavart jobbra, addig, amíg az üresjárati fordulatszám el nem éri a maximumot, majd állítsa visszább egy negyed fordulattal.
• Csavarja az üresjáratí fordulatszám (17) (T) szabályzócsavarját balra addig, míg a fűrészlánc le nem áll. Ha az üresjáratí fordulatszám túl alacsony, csavarja a csavart balra (G. ábra).

Kerülje a kipufogó érintését. A forró kipufogó komoly égési sérülést okozhat.

A LÁNCFÉK

A láncfűrész láncfékkel van felszerelve, amely automatikusan megállítja a fürészzláncot, ha felcsapódás következik be vágás közben. A láncfék a fékházba épített súlyra ható tehetetlenségi erők következtében lép automatikusan működésbe. A láncfék kézzel is működésbe hozható, ha a (6) fékkart a (20) láncvezető sín felé állítja. A láncfék működésbe lépése a fürészzláncot 0,12 másodperc alatt állítja meg.

A LÁNCFÉK MÜKÖDÉSÉNEK ELLENÖRZÉSE

A láncfűrész minden használatbavétele előtt ellenőrizni kell a láncfék működését.

• Tegye a földre a láncfűrészt és a gázkar teljes benyomásával működtesse a motort maximális fordulatszámon 1-2 másodpercig.
• Tolja előre a (6) fékkart. A fűrészláncnak azonnal meg kell állnia.
• Ha a fűrészlánc csak lassan, vagy egyáltalán nem áll le, akkor ki kell cserélni a fékszalagot és a tengelykapcsolódobot a láncfűrész használatbayétele előtt.
• A fék oldásához húzza hátra a (12) hátsó markolat irányába a (6) fékkart, míg meg nem hallja a retesz bekattanásának jellemző hangját.

Rendkívül lényeges a láncfék működésének és a fűrészlánc élességének ellenőrzése minden használat előtt, ez lehetővé teszi az esetlegesen fellépő visszacsapódás jelenségének biztonságos határok közé szorítását.

A LÁNCFÉK MÜKÖDÉSBELÉPÉSÉNEK ELLENÖRZÉSE

Ennél az ellenőrzésnél a motort ki kell kapcsolni.

• Fogja meg a láncfűrészt az (5) mellső és a (12) hátsó markolatnál és tartsa egy rönk fölé, kb. 35 cm magasságban.
• Engedje el az (5) mellső markolatot, és hagyja, hogy a láncvezető sín előrebukjon a fűrész saját súlya alatt, és megérintse a rönköt (H. ábra). A rönk érintésekor be kell kapcsolnia a láncféknek (a (6) fékkar önműködően előre tolódik bekapcsolt helyzetbe).

A munka megkezdése előtt ellenőrizni kell, hogy a láncfék szabályosan működik-e. Ha a láncfék működése nem kielégítő, a munka megkezdése előtt meg be kell állíttatni, vagy meg kell javíttatni a márkaszervizben.

a motor bekapcsolt láncféknél magas fordulatszámon működik, a tengelykapcsoló túlmelegedését okozza. Ha a láncfék járóornál működésbe lép, azonnal engedje fel a gázkart, és hagyja a ort üresjáratban működni.

A FÜRÉSZLÁNC MEGFESZÍTÉSE

Munka közben a fürészlańc megnyúlik a felmelegedés miatt. A megnyúlt lánc meg is lazul, ami a láncvezető sínról való leesését okozhatja.

- Lazítsa meg a láncvezető sínt rögzítő (7) csavaranyákat.

• Ellenőrizze, hogy a (21) fűrészlánc a (20) láncvezető sín hornyában fekszik-e.
• Csavarhúzóval csavarja jobbra a (8) láncfeszítő csavart addig, amíg a fűrészlánc nincs megfelelően megfeszítve (finoman, vízszintesen tartva a láncvezető sínt).
• Ellenőrizze újra a fűrészlánc feszességét (a láncvezető sín közepe táján a fűrészlánc kb. 3-4 mm-nyire emelhető meg) (l. ábra).
• Feszesen húzza meg a láncvezető sínt rögzítő (7) csavaranyákat.

A fűrészláncot nem szabad túlzottan megfeszíteni. Az erősen felmelegedett fűrészlánc ilyetén beszabályozása erős túlfeszítettséghez vezethet a lehülés során.

MUNKAVÉGZÉS A LÁNCFÜRÉSSZEL

- Mielőtt nekifogna a tervezett munkához a láncfűrésszel, tanulmányozza át a láncfűrésszel végzett munka biztonsági rendszabályait tartalmazó részt. Ajánlatos némi gyakorlatra szert tenni fölösleges fadarabokon végzett vágással. Ezzel megismerheti azt is, hogy a láncfűrész mire képes.

• A biztonsági rendszabályokat minden körülmények között tartsa be.
• A láncfürész kizárólag fa vágására használható. Tilos vele más anyagokat vágni.
• A rezgések mértéke és a visszacsapás jelensége a fa fajtájától függően változó.
• Tilos a láncfűrészt emelőként használni tárgyak megemeléséhez, arrébb tolásához vagy szétválasztásához. Ha a fűrészlánc beszorul, állítsa le a motort, és a fűrészt fa vagy műanyag ék beűtésével szabadítsa ki (J. ábra). Indítsa el újra a szerszámot, és óvatosan kezdje el újra a vágást.
• Tilos a láncfűrészt munkaállásba rögzítve használni.
• Tilos a meghajtáshoz a láncfűrész gyártója által megjelölteken kívül más berendezést csatlakoztatni.

GRAPHITE

- Vágáskor fölösleges túlzott nyomást gyakorolni a láncfűrészre. Csak enyhe nyomást kell alkalmazni, ha a motor teljes gázzal működik.

Ha a fűrész vágás közben beszorul a vágatba, tilos próbálkozni erőszakos kihúzásával. Ez a láncfűrész fölötti uralom elvesztésével járhat, kezelője sérülését okozhatja, és a láncfűrész is károsodhat.

A munka megkezdése előtt a láncféket ki kell oldani.

- Nyomja le a gázkar (1) biztonsági reteszét és a (11) gázkart (a vágás megkezdése előtt várja meg, míg a motor eléri teljes fordulatszámát).

- Folyamatosan tartsa fenn a teljes fordulatszámot.

- Engedje, hogy a fürészlánc vágja a fát. Enyhén nyomja lefelé a láncfürészt (K. ábra).

- Hogy ne veszítse el az uralmat a gép fölött, a vágás végén már ne gyakoroljon nyomást a láncfűrészre.

- A vágás befejeztével engedje fel a (11) gázkart, és hagyja, hogy a motor üresjáratban működjön.

- Mielött letenné a láncfürészt, állítsa le a motorját.

A magas fordulatszám fenntartása akkor, amikor nem vág a fűrésszel, fölösleges veszteségekkel és az alkatrészek elhasználódásával jár.

A VISSZACSAPÓDÁS ELLENI VÉDEKEZÉS

A visszacsapódás a láncvezető sín elmozdulása felfelé és/vagy hátra, ami akkor léphet fel, amikor a fürészláncnak a vezetősín orrészén futó szakasza ellenállásba ütközik.

- Győződjön meg arról, hogy a vágandó anyag megfelelően rögzítve van-e.

- Használjon szorítókat az anyag lerögzítéséhez.

- Beindításkor és munkavégzés közben tartsa két kézzel a láncfűrészt.

- Visszacsapódás közben a láncfűrész szokatlanul viselkedik, és bekövetkezik a fűrészlánc meglazulása (L. ábra).

- A nem megfelelően megélezett fűrészlánc növeli a visszacsapódás bekövetkeztének kockázatát.

- Tilos a vállmagasság fölötti vágás.

Kerülni kell a láncvezető orrészével a vágást, ez hirtelen hátra, fel irányuló visszacsapódást válthat ki. Munkavégzés közben használja a láncfűrészt teljes felszereléssel és viseljen megfelelő munkaruhát.

A biztonsági felszerelések leszerelése, a nem megfelelő kezelés, karbantartás, a helytelenül kicserélt láncvezető vagy fürészlánc mind hozzájárulhatnak a sérülésveszély növekedéséhez egy esetleges visszacsapódás során. Tilos bármiféle átalakítást végezni a láncfűrészen. A láncfűrész meg nem engedett átalakítása esetén elvész a jótálláshoz való jog. A jótállás elvesztését okozza a láncfűrész jelen használati utasításban foglaltakkal ellentétes használata.

FAANYAGOK VÁGÁSA

Faanyagok vágásakor be kell tartani a biztonsági és munkavédelmi rendszabályokat, és az alábbiak szerint kell eljárni:

• Győződjön meg arról, hogy a faanyag nem tud elmozdulni.

- A rövid anyagdarabokat rögzítse szorítókkal a vágás megkezdése előtt.

- Kizárólag fa és faalapú anyagok vághatók.

- Vágás előtt győződjön meg arról, hogy a fűrész nem fog ködarabba, kavicsba, szögbe ütközni, mert ez a láncfűrész váratlan reakciójához és a fűrészlánc károsodásához vezethet.

- Kerülje az olyan helyzetet, amikor a működő láncfűrész drótkerítésbe vagy a földbe ütközhet.

- Gallyazáskor, ha lehetséges, támassza meg a láncfűrészt, és ne vágjon a láncvezető orrészével.

- Ügyeljen az olyan akadályokra, mint a kiálló tönkök, gyökerek, vagy a mélyedések, lyukak a földben, ezek mind baleset okai lehetnek.

FÁK KIVÁGÁSA

Állapítsa meg a fa kidöntésének irányát, vegye figyelembe a szélirányt, a fa elhajlását, a nehéz ágak elhelyezkedését, a kivágás utáni munka könnyebbségét és egyéb tényezőket.

- A fa körüli hely megtisztításakor ne feledje, hogy legyen olyan hely, ahol lábait jól megtámaszthatja, és arra is, hogy legyen hely elhúzódni a fa dőlésekor.

- Előre ki kell tűzni, és meg kell tisztítani két menekülési útvonalat, kb. 45°-os szögben a tervezett dőléssel ellentétes irányhoz viszonyítva. Ezeken az útvonalakon nem lehet semmilyen akadály (M. ábra).

- A dölés felöli oldalon vágjon kb. a törzs egyharmadnyi mélységben hajkot (ék alakú rést) (N. ábra).

- A hajkkal szembeni oldalon, annak alsó lapjához képest egy kicsit magasabban készítse el a döntővágást.

- A megfelelő pillanatban helyezze be az ékeket a fűrészlánc beszorulásának megakadályozására.

- A fát az ékekkel kell kidönteni, nem a törzs teljes átvágásával.

A fa kivágásakor be kell tartani az összes biztonsági rendszabályt, és az alábbiak szerint kell eljárni:

• Ha a fürészlianc beszorul, le kell állítani a fürészt és ék beütésével ki kell szabadítani a fürészliancot. Az ékek anyaga csak fa vagy műanyag lehet. Tilos vasból vagy acélból készült ékek használata.
  • A kidölő fa magával ránthat más fákat is.
• A veszélyes körzet a kivágott fa magasságának 2,5-szerese (M. ábra).
• Ha kezdő, tapasztalatlan, nincs gyakorlata, ne próbálkozzon egyedül tapasztalatot szerezni, végezze el a megfelelő tanfolyamot.

Tilos a fa kivágása, ha:

• Nem állapíthatók meg a veszélyes körzetben uralkodó körülmények, pl. köd, eső, havazás vagy sötetedés miatt.
• Biztonsággal nem állapítható meg a dölés iránya az erős szél vagy széllökések miatt.

RÖNKÖK ÁTVÁGÁSA

Nyomja a (19) rönktámaszt az anyaghoz és végezze el a vágást (O. ábra).
- Ha nem sikerült a vágást befejezni a fűrész teljes mozgási lehetőségének kihasználásával, akkor:
Kissé húzza hátra a láncvezetőt a vágott anyagból (továbbra is működő fűrészlanccal), és kissé helyezze lejjebb a (12) hátsó markolatot, támassza meg a (19) rönktámaszt és fejezze be a vágást, megemelve kissé a (12) hátsó markolatot.

FÖLDÖN FEKVÖ RÖNK VÁGÁSA

• Lábainak legyen mindig biztos támaszuk a földön. Tilos a rönkön állni.
  • Vigyázzon, a fekvő rönk elfordulhat.
• Tartsa be a biztonságos munkavégzés rendszabályait, hogy elkerülhesse a láncfűrész visszacsapódását.
  • A befejező vágást mindig a nyomófeszültséggel ellentétes oldalról végezze, hogy elkerülje a fűrészlánc beszorulását a vágatba.

• A vágás megkezdése előtt ellenőrizze a vágandó rönkre ható feszültség irányát, hogy elkerülhesse a fürészlanlc beszorulását.
  Az első vágást a nyomófeszültségnek kitett oldalon kell végezni, hogy az megszűnjön.
• A földön fekvő törzs átvágásakor először a vastagság 1/3-ának megfelelő mélységbe kell vágni, majd a törzset meg kell fordítani, és a vágást a másik oldalról befejezni.
• Földön fekvő rönk vágásakor nem szabad megengedni, hogy a fürészlánc a földbe mélyedjen a rönk alatt. Ez a fürészlánc azonnali károsodását okozhatná.
  Lejtön fekvő rönk esetén a vágást végzőnek a rönktöl feljebb kell állnia.

FÖLD FÖLÉ EMELKEDÖ RÖNKÖK VÁGÁSA

Alátámasztott vagy stabil bakra helyezett rönkök esetében, a vágás helyétől függően, a rönk vastagságának egyharmadát kitevő bevágást kell a feszültség alatt lévő oldalon végezni, és a másik oldalról kell a vágást befejezni (P. és R. ábrák).

FÁK, BOKROK ÁGAINAK LE- ÉS VISSZAVÁGÁSA

A kidöntött fa gallyazását a gyökér felőli végétől kell kezdeni, és a csücs felé haladva kell folytatni. A kis ágakat egy vágással kell eltávolítani.

Először ellenőrizze, hogy melyik irányba hajlik az ág. Ezután a hajlás oldalán végezzen könnyítő vágást, és az ellenkező oldalról a választóvágást. Ügyeljen arra, hogy legyen helye hátraugrani a levágott ágtól.
Fák ágainak visszavágásánál mindig felülröl vágjon, és engedje a levágott ágakat szabadon leesni. Néha mégis előfordulhat, hogy hasznos alulról bevágni az ágat (S. ábra).
- Legyen különösen óvatos olyan ágak vágásánál, amelyekben feszültség lehet. Az ilyen ág levágáskor elpattanhat, és a vágást végzőt megütheti.

Tilos fára mászva gallyazni. Tilos létrára, állványra, rönkre állni, vagy más olyan helyzetben, ahol elvesztheti egyensülyát, és ezzel együtt a láncfűrész fölötti uralmát. Tilos a vállmagasság fölötti gallyazás. A körfűrészt mindig két kézzel tartsa.

KEZELÉS, KARBANTARTÁS

Tisztítás, ellenőrzés, javítás előtt győződjön meg arról, hogy a láncfűrész motorja ki van-e kapcsolva és hideg-e. A gyújtógyertyáról húzza le a pipát, hogy megakadályozza a motor véletlen beindítását.

TÁROLÁS

- Ha egy hónapnál hosszabb időre tárolja a láncfűrészt, teljesen le kell üríteni az üzemanyag-ellátó rendszert.

- Engedje le a tartályból az üzemanyagot, és a motort működtesse addig, míg el nem fogy az üzemanyag.

- Minden szezonban használjon friss üzemanyagot. Az üzemanyagtartályhoz ne használjon semmilyen tisztítószert, mert az a motor károsodását okozhatja.

- Fordítson megkülönböztetett figyelmet arra, hogy a motor borításán található szellőzőnyílások átjárhatók legyenek.

- A műanyag elemek tisztításához használjon enyhe mosószert és szivacsot.

- A láncfűrészen csak az ebben a használati utasításban leírt karbantartási műveleteket végezze el. Minden más műveletet csak a márkaszerviz végezhet el.

- Tilos bármiféle szerkezeti átalakítást végezni a láncfűrészen.

- Használaton kívül a láncfűrészt tiszta állapotban, sima felületen, száraz, gyermekek elől elzárt helyen tárolja.

Fontos, hogy tárolás közben ne legyen lehetőség gumirészecskék kicsapódására az üzemanyagellátó-rendszerben, így a porlasztóban, az üzemanyagszűrőben, az üzemanyag-vezetékekben és az üzemanyagtartályban. A (metil- vagy etil-) alkohol tartalmú üzemanyagok vizet vehetnek fel, amely a tárolás során az üzemanyag-keverék szétválásához és savak keletkezéséhez vezethet. A savas üzemanyag károsíthatja a motort.

A LEVEGŐSZÚRŐ

Az elszennyeződött levegőszűrő a belsőégésű motor teljesítményének csökkenését, és az üzemanyag-fogyasztás növekedését okozza. A levegőszűrőt meg kell tisztítani minden 5 üzemóra után.

- Tisztítsa meg a levegőszűrő (4) fedelét és környékét, nehogy leszerelésekor szennyeződések kerüljenek a porlasztóba.

- Csavarja ki a levegőszűrő fedél (3) csavarját és vegye le a (4) fedelet. - Vegye ki a (d) levegőszűrőt (T. rajz).

- Mossa meg a levegőszűrőt szappanos vízben, öblítse ki tiszta vízben és szárítsa meg.

- Szerelje vissza a levegőszűrőt, vigyázva arra, hogy a peremén lévő bevágások illeszkedjenek a (4) levegőszűrő fedél bordáihoz.

- A (4) levegőszűrő fedél szerelésénél győződjön meg arról, hogy a gyújtógyertya vezetéke és a porlasztó szabályzócsavarjaihoz vezető nyílások megfelelő helyen vannak-e.

A tüzveszély, illetve az egészségre káros gözök keletkezését elkerülendő a levegőszűrőt ne mossa benzinben vagy más, gyúlékony oldószerben.

A HENGER HÜTÖBORDÁI

A henger hűtőbordáin felgyülemlő por a motor túlmelegedését okozhatja. Rendszeresen ellenőrizze és tisztítsa a hűtőbordákat, mikor a levegőszűrő karbantartását végzi.

A LÁNCVEZETŐ ÉS A FÜRÉSZLÁNC

Minden 5 üzemóra után ellenőrizni kell a láncvezető és a fűrészlánc állapotát.

- Fordítsa a (14) gyújtáskapcsolót kikapcsolt helyzetbe. - Lazítsa meg és csavarja le a láncvezető sínt rögzítő (7) csavaranyákat. - Vegye le a (10) borítást és szerelje le a (20) láncvezető sínt és a (21) fűrészláncot.

- Tisztítsa meg a (20) láncvezetőn az olajzónyilásokat és az (e) hornyot (U. ábra).

- Kenje a láncvezető mellső (22) fordítókerekét a láncvezető orrészén található (f) nyíláson keresztül (W. ábra). Ellenőrizze a (21) fűrészlánc állapotát.

A FÜRÉSZLÁNC MEGÉLEZÉSE

A vágószerszámokra megfelelő figyelmet kell fordítani. Éleseknek és tisztáknak kell lenniük, ez biztosítja a hatékony és biztonságos munkavégzést. A láncfűrész használata életlen fűrészlánccal a fűrészlánc, a láncvezető sín és a meghajtó lánckerék gyorsabb elhasználódását okozza, szélsőséges esetben láncszakadást is okozhat. Ezért nagyon fontos, hogy időben meg legyen a fűrészlánc élezve.

A fürészlanlc élezése összetett feladat. Az önalló fürészlanlc élezéshez megfelelő célszerszámokra és szakismeretekre van szükség. Ajánlatos a

fürészlánc élezését szakképzett személyre bizni.

AZ ÜZEMANYAGSZÜRÖ

• Csavarja le a (15) tanksapkát.

- Egy horgos végű huzallal vegye ki a (g) üzemanyagszüröt a beöntönyiláson keresztül (X. ábra).

- Szerelje ki az üzemanyagszüröt és mossa ki benzinben vagy cserélje újra.

- Szerelje vissza az üzemanyagszüröt az üzemanyagtartályba.

• Csavarja vissza a (15) tanksapkát.

Az üzemanyagszűrő kiszerelése után használjon csíptetőt a szívócső végének megtartására.

Az üzemanyagszűrő szerelése közben ügyeljen arra, hogy a szívócsőbe ne kerüljön semmilyen szennyeződés.

AZ OLAJSZÜRÖ

• Csavarja le a (18) olajtartály-sapkát.

Egy horgos végű huzallal vegye ki a (h) olajszűrőt a beöntőnyíláson keresztül (Y. ábra).
- Szerelje ki az olajszüröt és mossa ki benzinben vagy cserélje újra.
• Távolítson el minden szennyeződést az olajtartályból.
- Szerelje vissza az olajszüröt az olajtartályba.
• Csavarja vissza a (18) olajtartály-sapkát.

Az olajszűrő behelyezésekor a tartályba győződjön meg arról, hogy az beér a jobb mellső sarokba.

A GYÚJTÓGYERTYA

A láncfűrész megbízható működése érdekében rendszeresen ellenőrizni kell a gyújtógyertya állapotát.

• Szerelje le a levegőszűrő (4) fedelét.
  • Vegye ki a (d) levegőszűrőt.
  • Vegye le az (i) pipát a gyújtógyertyáról.
  • A mellékelt gyertyakulccsal csavarja ki a gyújtógyertyát (Z. ábra).
• Tisztítsa meg a gyújtógyertyát és állítsa be az elektródák távolságát (0,65 mm) (szükség esetén cserélje ki a gyújtógyertyát).

TOVÁBBI TANÁCSOK

Ellenőrizze, nincs-e valahol üzemanyag-szivárgás, meglazult csavarkötés, nem sérültek-e az alapvető elemek, különösen a markolat és a láncvezető sín rögzítése. Ha bármilyen sérülést észlel, az ismételt használatbavétel előtt győződjön meg arról, hogy a láncfűrész meglett-e javítva.

Bármiféle felmerülő meghibásodás javítását bízza a gyári márkaszervizre.

MÜSZAKI JELLEMZÖK

MÜSZAKI ADATOK

Motoros láncfűrész
Jellemző Érték
Hengerürtartalom 52 cm	3
A láncvezető sín hasznos hosszúsága	58G953 - 16, ' (400 mm)58G954 - 18, ' (450 mm)
A motor teljesítménye 2 kW (2,7 KM)
A motor fordulatszáma felszereltvágórésszel (max.)	10500 min ^-1
Üresjárati fordulatszám 3000 min	-1
Üzemanyag	Benzin / olaj keverék(kétüteműekhez) 25 : 1
Az üzemanyagtartály térfogata 550 ml
Láncolaj SAE10W-30
Az olajtartály térfogata 260 ml
Gyújtásrendszer Szikra
Gyújtógyertya L7T, BPM7A, CJ6Y
Kenőolaj-ellátás	Szabályozható automatikusolajszivattyú
Lánckerék (fogak x osztás) 7T x 8,255mm
Láncosztás 0,325" (8,255mm)
A lánc vastagsága	0,058" (1,47 mm)
Méretek (hosszúság x szélesség xmagasság) (láncvezető sín nélkül)	270x235x225mm
Tömeg (láncvezető sín nélkül)	5,53 kg
A lánc vezetése a láncvezetőn	Csapágyazottfogaskerékkel
A vágórendszer sebessége	4000 min-1
Üzemanyag-fogyasztás	1,63 l/h

Gázkaros karburátor MP16
Lánc típusa .325 0.058
Gyártási év 2021
A 58G953/58G954 mind a gép típusát, mind meghatározását jelenti

ZAJ- ÉS REZGÉSVÉDELMI ADATOK

Hangnyomás-szint L	_PA = 96,7 dB (A) K=3dB (A)
Hangteljesítmény-szint L	_WA = 110 dB(A) K=3dB(A)
Rezgésszint érték (első markolat) a	_h = 7,907 m/s ^2 K=1,5 m/s ^2
Rezgésszint érték (hátsó markolat) a	_h = 6,879 m/s ^2 K=1,5 m/s ^2

Zajjal és vibrációval kapcsolatos információk

A berendezés által kibocsátott zaj a kibocsájtott hangnyomás-szinttel L_pA és a hangerő-szinttel L_wA került leírásra, (ahol a K mérési bizonytalanság). A berendezés által gerjesztett rezgés az a_h rezgésgyorsulással került leírásra (ahol a K a mérési pontatlanság).

A jelen útmutatóban megadott: kibocsájtott hangnyomás-szint L_pAV hangerő-szint L_wW valamint a rezgésgyorsulás a_h az EN ISO 11681-1A:2011 irányely szerint került megmérésre. Az a_h rezgésgyorsulás a berendezések összehasonlításához és a rezgés előzetes kiértékeléséhez használható fel.

A megadott rezgési szint egyedül a berendezés alapvető alkalmazásaira vonatkozik. Amennyiben a berendezés egyéb alkalmazásokra vagy egyéb munkaszerszámokkal kerül használásra, a rezgés szintje módosulhat. A berendezés nem elegendő, vagy túl ritka karbantartása magasabb rezgést fog kiváltani. A fent megadott okok növelhetik a rezgés mértékét a munkavégzés folyamata alatt.

A rezgés mértékének felbecsüléséhez vegye figyelembe azokat az időszakokat, amikor a berendezés ki van kapcsolva, vagy amikor be van kapcsolva, de nincs használatban. Az összes tényező pontos felbecsülése után az összes rezgés mértéke lényegesen kisebb lehet.

A felhasználó rezgés hatása elleni védelme érdekében további biztonsági intézkedéseket kell megtenni: a berendezés és a munkaszerszámokat ciklikus karbantartása, a kezek megfelelő hőmérséklete és a megfelelő munkaszervezés.

KÖRNYEZETVÉDELEM

A belsőégésű motorral meghajtott termékeket ne dobja ki a házi szeméttel, hanem azt adja le hulladékkezelésre, hulladékgyűjtésre szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott berendezések a természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a környezet és az emberi egészség számára.

* A változtatás joga fenntartva!

A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (székhelye: Varsó, ul. Pograniczna 2/4) (a továbbiakban: „Grupa Topex”) kijelenti, hogy a jelen használati utasítás (továbbiakban: „Használati Utasítás”) tartalmával – ideértve többek között annak szövegével, a felhasznált fényképekkel, vázlatokkal, rajzokkal, valamint a formai megjelenéssel – kapcsolatos összes szerzői jog a Grupa Topex kizárólagos tulajdonát képezi és mint ilyenek jogi védelem alatt állnak, az 1994. február 4-i, a szerzői és ahhoz hasonló jogokról szóló törvényben foglaltak szerint (Dz.U. (Törvényközlony) 2006. évf. 90. szám 631. tétel, a későbbi változásokkal). A Használati Utasítás egészének vagy bármely részletének haszonszerzés céljából történő másolása, feldolgozása, közzététele, megváltoztatása a Grupa Topex irásos engedélye nélkül polgárjogi és büntetőjogi felelősségre vonás terhe mellett szigorúan tilos.

TRADUCERE A

INSTRUCTIUNILOR ORIGINALE FERASTRAU MECANIC CU LANT

58G953/58G954

NOTA: INAINTE DE UTILIZAREA FERASTRAULUI MECANIC CU LANT TREBUIE CITITE ATENT INSTUCTIUNILE SI SA LE PASTRATI PENTRU VIITOR.

PRESCRIPTII AMANUNTITE DE SECURITATE

SECURITATEA UTILIZARII FERASTRAULUI MECANIC CU LANT Avertizare!

/The above listed product is in conformity with the following UE Directives://A fent jelzett termék megfelel az alábbi irányelveknek:/

/Signed for and on behalf of://A tanúsítványt a következő nevében és

/GRUPA TOPEX Quality Agent//A GRUPA TOPEX Minőségügyi meghatalmazott

képviselője//Splnomocnenec Kvalita TOPEX GROUP/

/Zástupce pro Kvalitu TOPEX GROUP//Качествен представител на GRUPA TOPEX//

/Signed for and on behalf of://A tanúsitványt a következő nevében és

/GRUPA TOPEX Quality Agent//A GRUPA TOPEX Minőségügyi meghatalmazott

képviselője//Splnomocnenec Kvalita TOPEX GROUP/

/Zástupce pro Kvalitu TOPEX GROUP//Качествен представител на GRUPA TOPEX//
