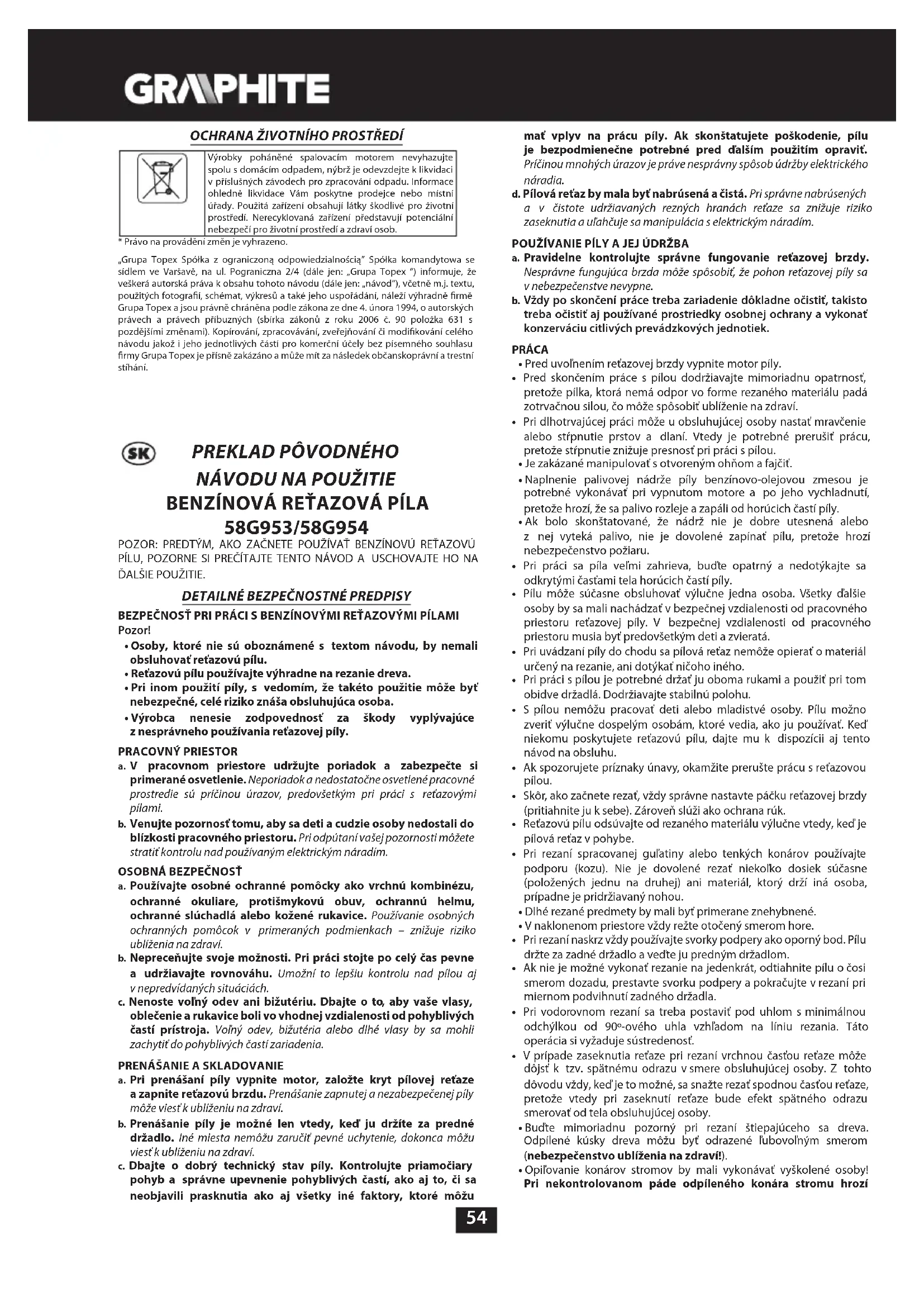

NÁVOD NA OBSLUHU 58G953 Graphite

3. Otočný knoík krytu vzduchového ltru

• Osoby, ktoré nie sú oboznámené s textom návodu, by nemali obsluhovať reťazovú pílu.

• Reťazovú pílu používajte výhradne na rezanie dreva.

• Pri inom použití píly, s vedomím, že takéto použitie môže byť nebezpečné, celé riziko znáša obsluhujúca osoba.

• Výrobca nenesie zodpovednosť za škody vyplývajúce znesprávneho používania reťazovej píly. PRACOVNÝ PRIESTOR a. V pracovnom priestore udržujte poriadok a zabezpečte si primerané osvetlenie. Neporiadok anedostatočne osvetlené pracovné prostredie sú príčinou úrazov, predovšetkým pri práci s reťazovými pílami. b. Venujte pozornosť tomu, aby sa deti acudzie osoby nedostali do blízkosti pracovného priestoru. Pri odpútaní vašej pozornosti môžete stratiť kontrolu nad používaným elektrickým náradím.

a. Používajte osobné ochranné pomôcky ako vrchnú kombinézu, ochranné okuliare, protišmykovú obuv, ochrannú helmu, ochranné slúchadlá alebo kožené rukavice. Používanie osobných ochranných pomôcok v primeraných podmienkach – znižuje riziko ublíženia na zdraví. b. Nepreceňujte svoje možnosti. Pri práci stojte po celý čas pevne a udržiavajte rovnováhu. Umožní to lepšiu kontrolu nad pílou aj vnepredvídaných situáciách. c. Nenoste voľný odev ani bižutériu. Dbajte oto, aby vaše vlasy, oblečenie arukavice boli vo vhodnej vzdialenosti od pohyblivých častí prístroja. Voľný odev, bižutéria alebo dlhé vlasy by sa mohli zachytiť do pohyblivých častí zariadenia.

PRENÁŠANIE ASKLADOVANIE

a. Pri prenášaní píly vypnite motor, založte kryt pílovej reťaze azapnite reťazovú brzdu. Prenášanie zapnutej anezabezpečenej píly môže viesť kublíženiu na zdraví. b. Prenášanie píly je možné len vtedy, keď ju držíte za predné držadlo. Iné miesta nemôžu zaručiť pevné uchytenie, dokonca môžu viesť kublíženiu na zdraví. c. Dbajte o dobrý technický stav píly. Kontrolujte priamočiary pohyb a správne upevnenie pohyblivých častí, ako aj to, či sa neobjavili prasknutia ako aj všetky iné faktory, ktoré môžu mať vplyv na prácu píly. Ak skonštatujete poškodenie, pílu je bezpodmienečne potrebné pred ďalším použitím opraviť. Príčinou mnohých úrazov je práve nesprávny spôsob údržby elektrického náradia. d. Pílová reťaz by mala byť nabrúsená ačistá. Pri správne nabrúsených a v čistote udržiavaných rezných hranách reťaze sa znižuje riziko zaseknutia auľahčuje sa manipulácia selektrickým náradím. POUŽÍVANIE PÍLY AJEJ ÚDRŽBA a. Pravidelne kontrolujte správne fungovanie reťazovej brzdy. Nesprávne fungujúca brzda môže spôsobiť, že pohon reťazovej píly sa vnebezpečenstve nevypne. b. Vždy po skončení práce treba zariadenie dôkladne očistiť, takisto treba očistiť aj používané prostriedky osobnej ochrany a vykonať konzerváciu citlivých prevádzkových jednotiek. PRÁCA

• Pred uvoľnením reťazovej brzdy vypnite motor píly.

• Pred skončením práce s pílou dodržiavajte mimoriadnu opatrnosť, pretože pílka, ktorá nemá odpor vo forme rezaného materiálu padá zotrvačnou silou, čo môže spôsobiť ublíženie na zdraví.

• Pri dlhotrvajúcej práci môže uobsluhujúcej osoby nastať mravčenie alebo stŕpnutie prstov a dlaní. Vtedy je potrebné prerušiť prácu, pretože stŕpnutie znižuje presnosť pri práci spílou.

• Je zakázané manipulovať s otvoreným ohňom a fajčiť.

• Naplnenie palivovej nádrže píly benzínovo-olejovou zmesou je potrebné vykonávať pri vypnutom motore a po jeho vychladnutí, pretože hrozí, že sa palivo rozleje azapáli od horúcich častí píly.

• Ak bolo skonštatované, že nádrž nie je dobre utesnená alebo z nej vyteká palivo, nie je dovolené zapínať pílu, pretože hrozí nebezpečenstvo požiaru.

• Pri práci sa píla veľmi zahrieva, buďte opatrný a nedotýkajte sa odkrytými časťami tela horúcich častí píly.

• Pílu môže súčasne obsluhovať výlučne jedna osoba. Všetky ďalšie osoby by sa mali nachádzať vbezpečnej vzdialenosti od pracovného priestoru reťazovej píly. V bezpečnej vzdialenosti od pracovného priestoru musia byť predovšetkým deti azvieratá.

• Pri uvádzaní píly do chodu sa pílová reťaz nemôže opierať omateriál určený na rezanie, ani dotýkať ničoho iného.

• Pri práci spílou je potrebné držať ju oboma rukami apoužiť pri tom obidve držadlá. Dodržiavajte stabilnú polohu.

• S pílou nemôžu pracovať deti alebo mladistvé osoby. Pílu možno zveriť výlučne dospelým osobám, ktoré vedia, ako ju používať. Keď niekomu poskytujete reťazovú pílu, dajte mu k dispozícii aj tento návod na obsluhu.

• Ak spozorujete príznaky únavy, okamžite prerušte prácu sreťazovou pílou.

• Skôr, ako začnete rezať, vždy správne nastavte páčku reťazovej brzdy (pritiahnite ju ksebe). Zároveň slúži ako ochrana rúk.

• Reťazovú pílu odsúvajte od rezaného materiálu výlučne vtedy, keď je pílová reťaz vpohybe.

• Pri rezaní spracovanej guľatiny alebo tenkých konárov používajte podporu (kozu). Nie je dovolené rezať niekoľko dosiek súčasne (položených jednu na druhej) ani materiál, ktorý drží iná osoba, prípadne je pridržiavaný nohou.

• Dlhé rezané predmety by mali byť primerane znehybnené.

• Pri vodorovnom rezaní sa treba postaviť pod uhlom sminimálnou odchýlkou od 90º-ového uhla vzhľadom na líniu rezania. Táto operácia si vyžaduje sústredenosť.

• Vprípade zaseknutia reťaze pri rezaní vrchnou časťou reťaze môže dôjsť k tzv. spätnému odrazu vsmere obsluhujúcej osoby. Z tohto dôvodu vždy, keď je to možné, sa snažte rezať spodnou časťou reťaze, pretože vtedy pri zaseknutí reťaze bude efekt spätného odrazu smerovať od tela obsluhujúcej osoby.

• Buďte mimoriadnu pozorný pri rezaní štiepajúceho sa dreva. Odpílené kúsky dreva môžu byť odrazené ľubovoľným smerom (nebezpečenstvo ublíženia na zdraví!).

• Opiľovanie konárov stromov by mali vykonávať vyškolené osoby! Pri nekontrolovanom páde odpíleného konára stromu hrozí55 nebezpečenstvo ublíženia na zdraví!

• Nie je dovolené píliť vrcholom vodiacej lišty reťaze (nebezpečenstvo spätného odrazu).

• Venujte mimoriadnu pozornosť konárom, ktoré sú pod napnutím. Nie je dovolené píliť odspodu konáre, ktoré voľne visia.

• Vždy stojte z bočnej strany predpokladaného smeru pádu stromu, ktorý má byť spílený.

• Keď sa stína strom, hrozí, že sa budú lámať apadať konáre stromu alebo stromov nachádzajúcich sa v blízkosti. Treba zachovať mimoriadnu ostražitosť, pretože hrozí nebezpečenstvo ublíženia na zdraví.

• Na svahoch by mala obsluhujúca osoba stáť na vyššie položenej časti svahu vzhľadom na stínaný strom, nikdy nie nižšie.

• Dávajte pozor na pne, ktoré môžu padať smerom na obsluhujúcu osobu. Odskočte!

• Píla vpohybe má sklon otáčať sa, keď sa vrchol vodiacej lišty reťaze dotýka obrábaného materiálu. V tomto prípade sa píla môže nekontrolovane presunúť smerom k operátorovi (nebezpečenstvo ublíženia na zdraví!).

• Stínaniu stromov musí predchádzať príprava miesta práce, ktorá spočíva na odstránení dolných, prekážajúcich konárov a očistení plochy okolo pňa stromu .

• Nie je dovolené pracovať počas silného vetra, ktorý môže mať vplyv na zmenu predpokladaného smeru zvalenia stromu alebo spôsobiť jeho nekontrolovaný pád.

• Nie je dovolené vykonávať stínanie v podmienkach zníženej viditeľnosti počas hmly, dažďa alebo padania snehu.

• S pílou nikdy nepracujte nad úrovňou ramien alebo v stoji na strome, rebríku, lešení, pni atď.

• V blízkosti miesta práce by sa mala nachádzať dobre vybavená lekárnička prvej pomoci. Aby ste sa vyhli spätnému odrazu píly, dodržiavajte nasledovné inštrukcie:

• Nikdy nezačínajte rezať ani pílu neveďte vrcholom vodiacej lišty reťaze!

• Vždy začínajte píliť až vtedy, keď je píla vpohybe!

• Uistite sa, či je pílová reťaz správne nabrúsená.

• Vžiadnom prípade nie je dovolené súčasne píliť viac ako jeden konár. Pri pílení venujte pozornosť susedným konárom. Pri pílení stromu naskrz dávajte pozor na pne stromov, ktoré sú vblízkosti. Vysvetlenie použitých piktogramov.

1. Pozor zachovajte mimoriadnu opatrnosť

2. Nebezpečenstvo požiaru

kábel zo zapaľovacej sviečky

6. Prečítajte si návod na obsluhu, dodržiavajte varovania a

bezpečnostné predpisy, ktoré obsahuje!

10. Používajte ochrannú obuv

Benzínová reťazová píla je ručné zariadenie. Je poháňaná dvojtaktným výbušným motorom chladeným vzduchom. Zariadenie tohto typu je určené na vykonávanie prác vzáhradách pri dome. Píla môže slúžiť na stínanie stromov, opiľovanie konárov, pripravovanie palivového dreva, dreva do kozubu ana iné potreby, ktoré si vyžadujú pílenie dreva. Náradie nepoužívajte vrozpore sjeho určením.

VYSVETLVKY KU GRAFICKEJ ČASTI

Nižšie uvedené číslovanie sa vzťahuje na súčasti zariadenia zobrazené vgrackej časti tohto návodu.

1. Blokovanie páčky škrtiaceho ventilu

2. Ťažné lanko nasávania

3. Otočné koliesko krytu vzduchového ltra

8. Regulačná skrutka napnutia reťaze

17. Závit na reguláciu pomalých otáčok T

• Obrázok avýrobok sa nemusia úplne zhodovať. VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK POZOR UPOZORNENIE MONTÁŽ/NASTAVENIA INFORMÁCIA

5. Nádoba na benzínovo-olejovú zmes – 1 ks

6. Kľúč na sviečky so skrutkovačom – 1 ks

7. Skrutkovač – 1 ks

8. Hexagonálny kľúč – 2 ks

Skôr, ako pristúpite k prenášaniu reťazovej píly, je potrebné vždy nasunúť kryt reťaze na vodiacu lištu areťaz. Reťazovú pílu prenášajte za predné držadlo. Nie je dovolené prenášať pílu tak, že ju budete držať za hlavnú rukoväť. Ak je potrebné vykonať za sebou niekoľko operácií rezania, pílu je potrebné medzi týmito operáciami vypnúť spínačom zapaľovania.

MONTÁŽ SVORKY PODPERY

Z bezpečnostných dôvodov musí byť svorka podpery vždy primontovaná k píle. Funguje ako oporný bod a zároveň znižuje riziko vzniku spätného odrazu. Pri práci je potrebné držať reťazovú pílu oboma rukami.

• Svorku podpery (19) primontujte k plášťu píly (skrutky sú súčasťou príslušenstva). MONTÁŽ VODIACEJ LIŠTY APÍLOVEJ REŤAZE Pred montážou vodiacej lišty je potrebné odstrániť plastovú56 transportnú vložku umiestnenú na skrutkách na upevnenie vodiacej lišty pod krytom. Na reguláciu napnutia reťaze slúžia svorník a regulačná skrutka. Je veľmi dôležité, aby pri montáži vodiacej lišty svorník, ktorý sa nachádza na regulačnej skrutke, vošiel do otvoru vo vodiacej lište. Otáčaním regulačnej skrutky je možné svorník presúvať dopredu adozadu. Tieto súčiastky je potrebné správne nastaviť pred začatím montáže vodiacej lišty na pílu. Vodiaca lišta reťaze apílová reťaz sú dodávané osobitne.

• Páčka brzdy (6) sa musí nachádzať vhornej (zvislej) polohe (obr. A).

• Odkrúťte matice na upevnenie vodiacej lišty (7) azložte kryt (10).

• Založte reťaz (21) na hnací reťazový kotúč umiestnený za spojkou.

• Skontrolujte, či sa svorník (a) na regulačnej skrutke napnutia reťaze (8) nachádza v strede spodného otvoru (b) vodiacej lišty (20), (ak treba, vykonajte nastavenie) (obr. B).

• Založte kryt na svoje miesto (10) a jemne dotiahnite matice na upevnenie vodiacej lišty (7).

• Pomocou skrutky na reguláciu napnutia reťaze primerane napnite pílovú reťaz (8). Reťaz je správne napnutá vtedy, keď sa dá nadvihnúť asi 3 – 4 mm vstrede vodiacej lišty, ktorá sa nachádza vo vodorovnej polohe.

• Pevne utiahnite matice na upevnenie vodiacej lišty (7), a pritom pridržiavajte vrchol vodiacej lišty. Pred zmontovaním vodiacej lišty areťaze je potrebné skontrolovať správnu polohu pílových ostrí reťaze (správna poloha reťaze na vodiacej lište je zobrazená na vrchole vodiacej lišty). Aby ste sa vyhli zraneniu ostrými okrajmi pri kontrolovaní amontovaní reťaze, vždy treba mať založené ochranné rukavice. Nová pílová reťaz si vyžaduje dobu rozbehu, ktorá trvá asi 5 minút. V tejto fáze je veľmi dôležité olejovanie reťaze. Po uplynutí doby rozbehu skontrolujte napnutie reťaze aak je to potrebné, upravte ho. Napnutie reťaze treba kontrolovať anastavovať dosť často, pretože voľná reťaz môže ľahko spadnúť zvodiacej lišty, rýchlo sa opotrebovať alebo spôsobiť rýchle opotrebovanie vodiacej lišty. NAPĹŇANIE NÁDRŽE PÍLY OLEJOM Nová píla má prázdnu nádrž na olej. Preto je tiež potrebné pred prvým použitím naplniť nádrž olejom.

• Odskrutkujte zátku na plnenie oleja (18).

• Vlejte maximálne 260 ml oleja (treba dávať pozor, aby sa pri napĺňaní nádrže do jej vnútra nedostala žiadna nečistota).

• Zaskrutkujte zátku na plnenie oleja (18). Nie je dovolené používať opotrebovaný alebo regenerovaný olej, pretože to môže spôsobiť poškodenie olejového čerpadla. Používajte olej typu SAE 10W/30 počas celého roka alebo cez leto olej SAE 30W/40 a v zime SAE 20W/30.

NAPĹŇANIE PALIVOVEJ NÁDRŽE

Počas napĺňania paliva dodržiavajte nasledovné zásady:

• Motor nemôže pracovať.

• Zabráňte rozliatiu paliva. Benzín (bezolovnatý s oktánovým číslom 95) zmiešajte s kvalitným motorovým olejom do dvojtaktných motorov podľa nasledujúcich tabuliek.

• Nalejte predtým pripravenú palivovú zmes (max. 550 ml).

• Zaskrutkujte zátku na plnenie paliva (15). Väčšina problémov svýbušnými motormi je nepriamo alebo priamo spojená spoužitým palivom. Venujte mimoriadnu pozornosť tomu, aby ste do zmesi nepoužili motorový olej určený do 4-taktných motorov.

• Skontrolujte, či sa páka brzdy (6) nachádza v polohe zapnuté (presunutá dopredu).

• Pílku položte na stabilný podklad (na zem).

• Pri vypnutom nasávaní opäť potiahnite za kábel štartéra (13) až do spustenia motora (môže byť potrebné ho niekoľkokrát potiahnuť).

• Motor nechajte zohriať. Ak je to potrebné, zvýšte rýchlosť jemným stlačením páky škrtiaceho ventilu (11).

• Páku brzdy (6) presuňte do polohy vypnuté (presuňte dozadu).

• Vykonajte rezanie. Motor nespúšťajte vtedy, keď pílku držíte v ruke. Počas spúšťania musí byť pílka opretá o zem a je potrebné ju pevne pridržiavať. Skontrolujte, či sa reťaz môže voľne otáčať bez toho, aby sa dotkla nejakých predmetov. Nie je dovolené rezanie žiadnych materiálov, keď je tyč nasávania vytiahnutá. ZASTAVENIE MOTORA

• Uvoľnite páčku škrtiaceho ventila (11), aby motor mohol bežať niekoľko minút naprázdno.

Pred začiatkom práce skontrolujte naolejovanie pílovej reťaze ahladinu oleja vnádrži. Zapnite pílu adržte ju nad zemou. Ak možno vidieť zväčšujúce sa stopy od oleja, znamená to, že olejovanie reťaze funguje správne (obr. E). Ak vôbec nie sú žiadne stopy po oleji alebo sú len minimálne, treba vykonať reguláciu pomocou závitu na reguláciu množstva oleja (9). V prípade, že nastavovanie zostane bez reakcie, treba očistiť ústie oleja, vrchný otvor napnutia reťaze aolejový kanálik alebo kontaktovať servis. Nastavenie treba vykonať na vypnutom zariadení pri dodržaní bezpečnostných opatrení a vždy sa vyhnúť tomu, aby sa vodiaca lišta dotkla zeme. Z bezpečnostných dôvodov vždy treba dodržať vzdialenosť od zeme, minimálne 20 cm. Pomocou závitu na reguláciu množstva oleja (9) nastavte množstvo nalievaného oleja podľa vyžadovaných podmienok práce.

• Poloha „MIN“ – prítok oleja sa znižuje.

• Poloha „MAX“ – prítok oleja stúpa (obr. F). Pri pílení tvrdého asuchého dreva apri pílení scelou pracovnou dĺžkou vodiacej lišty, je potrebné nastaviť regulačný závit (9) do polohy „MAX”. Pri pílení mäkkého a vlhkého dreva, alebo vtedy, keď sa pracovná dĺžka vodiacej lišty využíva len čiastočne, možno zmenšiť množstvo čerpaného oleja otočením regulačného závitu (9) v smere k polohe „MIN”. Nádrž na olej by mala byť takmer prázdna v tom istom čase, keď sa vyprázdni palivová nádrž. Pri nalievaní paliva treba pamätať na naplnenie nádrže na olej.

PROSTRIEDKY NA OLEJOVANIE REŤAZE

Životnosť reťaze avodiacej lišty píly vo veľkej miere záleží od kvality použitého prostriedku na olejovanie. Treba používať výhradne prostriedky na olejovanie určené na reťazové píly. Na olejovanie pílovej reťaze v žiadnom prípade nepoužívajte opotrebovaný alebo regenerovaný olej.

VODIACA LIŠTA REŤAZE

Vodiaca lišta (20) je vystavená mimoriadne intenzívnemu opotrebovaniu v prednej a spodnej časti. Aby ste sa vyhli jednostrannému opotrebovaniu vdôsledku trenia pri každom brúsení reťaze, odporúča sa vodiacu lištu otáčať. Pri tej istej príležitosti treba očistiť drážku vodiacej lišty aolejové otvory. Drážka vodiacej lišty má pravouhlý tvar. Kontrolujte drážku, či nie je opotrebovaná. Kvodiacej lište avonkajšiemu povrchu zubov reťaze priložte pravítko. Ak si medzi nimi všimnete medzeru, znamená to, že drážka je vnorme. Vopačnom prípade treba vodiacu lištu považovať za opotrebovanú a treba ju vymeniť.57

Hnací reťazový kotúč je súčiastkou, ktorá je mimoriadne vystavená opotrebovaniu. Ak si všimnete výrazné príznaky opotrebovania na zuboch reťazového kotúča, treba ho vymeniť. Opotrebovaný reťazový kotúč navyše skracuje životnosť pílovej reťaze. Reťazový kotúč by mal byť vymenený autorizovanou servisnou dielňou.

NASTAVENIE KARBURÁTORA

Karburátor píly bol nastavený pri výrobe, ale môže si vyžadovať presné nastavenie pri zmene pracovných podmienok. Skôr, ako pristúpite k nastavovaniu karburátora, treba sa uistiť, či bol namontovaný nový vzduchový apalivový lter atiež, či bola naliata správna palivová zmes. Nastavovanie karburátora sa vykonáva snamontovanou vodiacou lištou areťazou.

• Zaskrutkujte obidva regulačné závity (L a H) (16) na doraz (neskrutkujte ich príliš silno) (obr. G).

• Na začiatku odskrutkujte oba regulačné závity (16) tak, ako je uvedené nižšie: - Závit L: 1 1/4 otáčky - Závit H: 1 3/8 otáčky

• Spustite motor anechajte ho zahriať pri súčasne do polovice stlačenej páčke škrtiaceho ventilu (11).

• Po zahriatí motora uvoľnite tlak na páčku škrtiaceho ventilu (11) anechajte motor pracovať pri pomalých otáčkach.

• Pomaly otáčajte závit (L) doprava, až do polohy, vktorej pomalé otáčky budú maximálne anásledne otočte naspäť o1/4 otáčky.

• Závit na nastavovanie pomalých otáčok (T) (17) otáčajte doľava až dovtedy, kým sa reťaz prestane pohybovať. Ak sa pomalé otáčky ukážu ako veľmi pomalé, otočte závit doprava (obr. G). Vyhýbajte sa dotyku tlmiča. Horúci tlmič môže spôsobiť nebezpečné popálenie.

Píla je vybavená automatickou brzdou, ktorá zastaví pohyb reťaze v prípade, že pri práci s pílou nastane jav spätného odrazu. Brzda funguje automaticky vdôsledku pôsobenia zotrvačnej sily na závažie upevnené vo vnútri krytu brzdy. Brzda reťaze môže byť spustená aj ručne, ak sa páčka brzdy (6) presunie v smere vodiacej lišty (20). Spustenie brzdy reťaze zastaví pohyb reťaze za 0,12 s.

KONTROLA FUNKCIE BRZDENIA

Vždy pred začatím práce spílou treba skontrolovať fungovanie brzdy

• Pílu vpohybe umiestnite na zem a uveďte motor píly na najvyššiu rýchlosť otáčania pri plnom otvorení škrtiaceho ventilu na čas 1 – 2 sekundy.

• Posuňte páčku brzdy (6) dopredu. Reťaz by sa mala hneď zastaviť.

• Ak sa reťaz zastavuje pomaly alebo sa nezastavuje, treba vymeniť pásku brzdy abubon spojky pred opätovným použitím píly. Aby ste uvoľnili brzdu, odtiahnite páčku brzdy (6) v smere hlavnej rukoväte (12), až kým nebudete počuť charakteristický zvuk zapadnutia blokovania. Skontrolovanie fungovania brzdy ako aj toho, či je reťaz ostrá, pred každým použitím píly, je veľmi dôležité aumožňuje to udržať prípadný výskyt spätného odrazu na bezpečnej úrovni.

KONTROLA AKTIVÁCIE BRZDY

Pri vykonávaní tejto kontroly by mal byť motor píly vypnutý.

• Pri dotyku s dreveným predmetom by sa mala zapnúť brzda píly (páčka brzdy (6) sa samočinne presunie dopredu do polohy pripojenia). Skôr, ako pristúpite k práci, skontrolujte, či brzda reťaze správne funguje. V prípade, že brzda účinne nefunguje, je potrebné pred začatím práce vykonať reguláciu alebo nápravu v autorizovanom servise. Ak bude motor pracovať vysokou rýchlosťou otáčania pri zapnutej brzde reťaze, spôsobí to prehriatie spojky píly. Keď sa zapojí brzda reťaze včase práce motora, treba okamžite uvoľniť páčku škrtiaceho ventilu audržať motor na pomalých otáčkach.

NAPÍNANIE PÍLOVEJ REŤAZE

Počas práce spílou sa pílová reťaz predlžuje v dôsledku nahrievania. Natiahnutá reťaz sa uvoľňuje, čo hrozí rizikom zosunutia sa zvodiacej lišty.

• Uvoľnite matice na upevnenie vodiacej lišty (7).

• Uistite sa, či sa reťaz (21) nachádza vo vodiacej drážke vodiacej lišty (20).

• Skrutku napnutia reťaze otáčajte skrutkovačom doprava (8), až kým reťaz nie je natiahnutá správnym spôsobom (jemne pridržiava vodiacu lištu na rovine).

• Opätovne skontrolujte napnutie reťaze (reťaz by sa mala dať vstrede nadvihnúť na výšku okolo 3 - 4 mm (obr. I).

• Pevne utiahnite matice na upevnenie vodiacej lišty (7). Nie je dovolené naťahovať reťaz príliš silno. Nastavenie vykonané na silno nahriatej reťazi môže viesť kjeho prílišnému napnutiu včase, keď bude chladnúť.

PRÁCA SREŤAZOVOU PÍLOU

• Skôr, ako začnete vykonávať zamýšľanú prácu, je potrebné sa zoznámiť s bodom, ktorý obsahuje zásady bezpečnej práce sreťazovou pílou. Odporúča sa najprv získať prax pílením zbytočných kúskov dreva. Umožňuje to aj bližšie sa zoznámiť smožnosťami píly.

• Vždy dodržiavajte bezpečnostné predpisy.

• Reťazovú pílu možno používať výhradne na pílenie dreva. Je zakázané píliť sňou iné materiály. Intenzita vibrácií ajav spätného odrazu sa menia pri pílení rôznych druhov stromov.

• Nie je dovolené reťazovú pílu používať ako páku na dvíhanie, presúvanie alebo delenie predmetov. V prípade zaseknutia reťaze treba vypnúť motor avbiť do dreva plastový alebo drevený klin na uvoľnenie píly (obr. J). Opätovne spustite zariadenie aešte raz začnite opatrne píliť.

• Neupevňujte ju na stacionárne miesta.

• Je zakázané pripájať na jej pohon iné zariadenia, ktoré nie sú uvedené výrobcom píly.

• Pri pílení nie je potrebné tlačiť pílu veľkou silou. Treba pôsobiť iba malým tlakom, keď motor pracuje pri úplne otvorenom škrtiacom ventile. Keď sa pri pílení píla zasekne vreze, nevyťahujte ju silou. Hrozí tu nebezpečenstvo straty kontroly nad pílou a zranenie obsluhujúcej osoby ako aj/alebo poškodenie píly. Pred začatím práce musí byť brzda reťaze uvoľnená.

• Stlačte tlačidlo blokovania páčky škrtiaceho ventilu (1) a páčku škrtiaceho ventilu (11) (skôr, ako začnete píliť, počkajte, kým motor dosiahne maximálnu rýchlosť).

• Celý čas udržiavajte maximálnu rýchlosť.

• Umožnite, aby reťaz prepílila drevo. Jemne pritlačte pílu smerom dole (obr. K).

• Aby ste nestratili kontrolu na konci pílenia, prestaňte tlačiť na pílu.

• Po skončení pílenia uvoľnite páčku škrtiaceho ventilu (11) aumožnite, aby motor pracoval naprázdno.

• Pred odstavením píly vypnite motor. Udržiavanie vysokých otáčok píly bez pílenia dreva vedie kzbytočným stratám akopotrebovaniu súčiastok.

OCHRANA PRED SPÄTNÝM ODRAZOM

Spätným odrazom sa rozumie pohyb vodiacej lišty reťaze reťazovej píly smerom hore a/alebo dozadu, ku ktorému môže dôjsť vtedy, keď pílová reťaz svojou časťou, ktorá sa nachádza na vrchole vodiacej lišty, narazí na prekážku.

• Pri spätnom odraze sa píla správa nekontrolovane, nasleduje uvoľnenie reťaze (obr. L).

• Nesprávne nabrúsená reťaz zvyšuje riziko spätného odrazu.

• Vžiadnom prípade nevykonávajte pílenie nad výškou ramien. Je potrebné sa vyhýbať píleniu vrcholom vodiacej lišty, pretože to môže spôsobiť prudký odraz píly dozadu, hore. Pri práci sreťazovou pílou vždy treba použiť celé príslušenstvo píly avhodné pracovné oblečenie. Demontáž poistky, nesprávna obsluha, údržba alebo nesprávne vykonaná výmena vodiacej lišty alebo reťaze sa môžu pričiniť kzvýšeniu hrozby ublíženia na zdraví pri prípadnom spätnom odraze. V žiadnom prípade nevykonávajte žiadne zmeny na píle. V prípade práce so svojvoľne prerobenou pílou jej používateľ stráca všetky práva týkajúce sa záruky. Stratu záruky spôsobuje aj používanie píly v rozpore s informáciami, ktoré sa nachádzajú vtomto návode na obsluhu.58

PÍLENIE KÚSKOV DREVA

Pri pílení kúsku dreva dodržiavajte inštrukcie týkajúce sa bezpečnosti práce apostupujte nasledovným spôsobom:

• Uistite sa, či sa kúsok materiálu nemôže presunúť.

• Krátke kúsky materiálu pred začatím rezania znehybnite svorkami.

• Je dovolené píliť výlučne drevo alebo materiály na báze dreva.

• Pred pílením sa uistite, že píla nenarazí na kamene alebo klince, pretože to by mohlo spôsobiť vytrhnutie píly apoškodenie reťaze.

• Vyhýbajte sa situácii, kedy by píla vpohybe mohla naraziť na drôtené oplotenie alebo zem.

• Pri opiľovaní konárov, pokiaľ je to možné, podoprite pílu a nepíľte vrcholom vodiacej lišty pílovej reťaze.

• Dávajte pozor na prekážky, ako sú trčiace pne, korene, priehlbiny adiery vzemi, pretože tieto môžu spôsobiť nehodu.

Určite smer pádu stromu, pričom berte do úvahy fúkanie vetra, sklon stromu, polohu ťažkých konárov, ľahkosť vykonania práce po zoťatí ainé faktory.

• Pri čistení miesta okolo stromu treba mať na pamäti zabezpečenie si dobrej priľnavosti nôh kterénu azároveň miesta úniku pri spadnutí stromu.

• Vopred treba predpokladať avyčistiť dve trasy na únik pod uhlom asi

od čiary protiľahlej kpredpokladanému smeru pádu stromu. Na týchto trasách by nemali byť žiadne prekážky (obr. M).

• Vykonajte počiatočné pílenie na jednu tretinu hrúbky pňa zo strany pádu (obr. N).

• Vykonajte stínajúci zárez na opačnej strane vzhľadom na zárez vykonaný predtým a na o niečo vyššej úrovni ako dolná plocha počiatočného pílenia.

• Vprimeranej chvíli vložte kliny, aby ste sa vyhli zaseknutiu reťaze píly.

• Strom treba zvaliť podkladaním klinom, anie prepílením pňa naskrz. Pri stínaní stromov je potrebné dodržiavať všetky bezpečnostné zásady apostupovať nasledovným spôsobom:

• Ak dôjde k zaseknutiu reťaze píly, treba vypnúť pílu a uvoľniť reťaz pomocou klina. Kliny by mali byť vyrobené zdreva alebo zplastu. Vžiadnom prípade nepoužívajte oceľové alebo liatinové kliny.

• Padajúci strom môže so sebou ťahať iné stromy.

• Nebezpečná zóna sa rovná 2,5 násobku dĺžky stínaného stromu (obr. M).

• Ak je obsluhujúca osoba začiatočník alebo bez skúsenosti, nie je vhodné získavať skúsenosť sám, ale zúčastniť sa školenia. Nie je dovolené stínať stromy, ak:

• nie je možné určiť podmienky v rámci nebezpečnej zóny vdôsledku hmly, dažďa, padajúceho snehu alebo tmy.

• nie je možné sistotou určiť smer pádu stromu vdôsledku vetra alebo nárazov vetra.

• Ak sa nepodarilo ukončiť pílenie napriek vyčerpaniu možností presúvania píly:

• Vytiahnite vodiacu lištu dozadu na istú vzdialenosť z píleného materiálu (pri stále bežiacej pílovej reťazi) ao čosi presuňte hlavnú rukoväť (12) dole, podoprite svorky podpery (19) adokončite rezanie, pričom trochu nadvihnite hlavnú rukoväť (12). PÍLENIE PŇA LEŽIACEHO NA ZEMI

• Vždy treba mať dobrú priľnavosť nôh kzemi. Nie je dovolené stáť na pni.

• Pamätajte na možnosť, že zoťatý peň sa môže otočiť.

• Dodržiavajte inštrukcie týkajúce sa bezpečnosti pri práci, aby ste sa vyhli spätnému odrazu

• Vždy treba končiť rezanie od opačnej strany, ako je smer napnutia, aby ste zabránili zaseknutiu reťaze píly vzáreze.

• Skôr, ako začnete pracovať, skontrolujte smer pôsobenia napnutia v pni, ktorý budete prepiľovať, aby ste zabránili zaseknutiu pílovej reťaze.

• Prvý rez vždy treba vykonať zo strany, na ktorú pôsobí napnutie, aby ste ho minimalizovali.

• Pri pílení pňa, ktorý leží na zemi najprv vykonajte rez na hĺbku rovnajúcu sa 1/3 jeho priemeru, následne peň otočte a ukončite rezanie zopačnej strany.

• Pri pílení pňa, ktorý leží na zemi, nedovoľte, aby sa pílová reťaz ponorila do zeme pod pňom. Ak túto vec zanedbáte, môže to spôsobiť okamžité poškodenie reťaze.

• Pri pílení pňov, ktoré ležia na svahu by sa obsluhujúca osoba mala vždy nachádzať na svahu zhornej strany pňa. PÍLENIE PŇA ZDVIHNUTÉHO NAD ZEMOU Vprípade podopretých pňov alebo pňov umiestnených na stabilných kozách v závislosti od miesta pílenia, vždy vykonajte zárez do jednej tretiny hrúbky pňa zo strany, kde existuje napnutie arezanie zakončite po opačnej strane (obr. P aR). PRIREZÁVANIE / OPIĽOVANIE KONÁROV STROMOV AKRÍKOV

• Opiľovanie konárov zoťatého stromu začnite pri päte zoťatého stromu apokračujte smerom kvrcholu. Malé halúzky opiľujte jedným rezom.

• Najprv skontrolujte, na ktorú stranu je haluz ohnutá. Následne vykonajte počiatočný rez zo strany, na ktorú je ohnutá, a pílenie skončite z opačnej strany. Dbajte na možnosť spätného odrazu píleného konára.

• Pri prirezávaní konárov stromov by sa vždy malo píliť zhora dole, aby bolo umožnené voľné odpadnutie odtínaného konára. Niekedy však môže byť vhodné odťať haluz odspodu (obr. S).

• Buďte mimoriadnu pozorný pri pílení konára, ktorý môže byť napnutý. Takýto konár môže po odpílení odskočiť audrieť obsluhujúcu osobu. Nie je dovolené píliť konáre aliezť pritom po strome. Nie je dovolené stáť na rebríkoch, plošinách, kladách alebo viných polohách, ktoré môžu viesť kstrate rovnováhy akontroly nad pílou. Nie je dovolené vykonávať pílenie vo výške nad ramenami. Pílu vždy držte obidvoma rukami.

Skôr, ako pristúpite kčisteniu, kontrole alebo údržbe píly, je dôležité mať istotu, že motor zariadenia sa zastavil a je studený. Odpojte prívod od zapaľovacej sviečky, aby ste zabránili náhodnému spusteniu motora. SKLADOVANIE

• Predtým, ako zariadenie určíte na skladovanie na dlhšie ako jeden mesiac, je potrebné úplne vyprázdniť palivový systém.

• Vypustite palivo zpalivovej nádrže, spustite motor apočkajte, kým prestane pracovať pre nedostatok paliva.

• Každú sezónu používajte čerstvé palivo. V žiadnom prípade nepoužívajte do palivovej nádrže čistiace prostriedky, pretože by to mohlo spôsobiť poškodenie motora.

• Venujte mimoriadnu pozornosť tomu, aby vetracie otvory plášťa motora boli priechodné.

• Na čistenie plastových súčiastok používajte jemný detergent ahubku.

• Na píle môžu byť vykonávané výlučne činnosti týkajúce sa údržby, uvedené vtomto návode na obsluhu. Všetky ostatné činnosti môže vykonávať len autorizovaný servis.

• Nie je dovolené vykonávať žiadne zmeny vkonštrukcii píly.

• Keď sa píla nepoužíva, mala by sa uchovávať včistom stave, na rovnej ploche, na suchom mieste, kam nemajú prístup deti. Je dôležité, aby pri skladovaní nedošlo k hromadeniu usadenín zčiastočiek gumy vzákladných súčiastkach palivového systému, ako sú karburátor, palivový lter, palivový prívod alebo palivová nádrž. Palivá s prímesou alkoholu (etylového alebo metylového) môžu absorbovať vlhkosť, čo pri skladovaní vedie k oddeľovaniu zložiek palivovej zmesi a tvorby kyselín. Skysnutý benzín môže spôsobiť poškodenie motora. VZDUCHOVÝ FILTER Špinavý vzduchový lter spôsobuje zníženie výkonnosti benzínového motora ako aj zvýšenie spotreby paliva. Vzduchový lter treba čistiť vždy po 5 hodinách práce spílou.

• Očistite kryt vzduchového ltra (4) aokolie, aby pri jeho zložení špina neprenikala do komory karburátora.

• Odkrúťte otočné koliesko krytu vzduchového ltra (3) azdemontujte kryt vzduchového ltra (4).

• Pri montovaní krytu vzduchového ltra (4) sa uistite, či sa kábel zapaľovacej sviece a výbežky regulačných závitov karburátora nachádzajú na správnych miestach. Aby ste sa vyhli nebezpečenstvu požiaru alebo vzniku nebezpečných59 výparov, vzduchový lter nie je dovolené umývať benzínom ani inými rozpustnými rozpúšťadlami.

Prach, ktorý sa hromadí na vystužení bubna, môže spôsobiť prehriatie motora. Pravidelne kontrolujte a čistite vystuženie cylindra počas údržby vzduchového ltra.

VODIACA LIŠTA AREŤAZ

Vždy po 5 hodinách práce je potrebné skontrolovať stav vodiacej lišty areťaze.

• Prestavte spínač zapaľovania (14) do polohy „vypnuté“.

• Naolejujte predný reťazový kotúč vodiacej lišty (22) cez otvor (f), ktorý sa nachádza na vrchole vodiacej lišty (obr. W).

Rezným nástrojom je potrebné venovať primeranú pozornosť. Rezné nástroje by mali byť ostré a čisté, čo zaručuje náležité a bezpečné vykonanie práce. Práca s pílou s tupou reťazou spôsobuje rýchlejšie opotrebovanie reťaze, vodiacej lišty a hnacieho reťazového kotúča, avkrajnom prípade môže viesť kroztrhnutiu reťaze. Preto je dôležité raz za čas dať reťaz nabrúsiť. Brúsenie reťaze je komplikovaná operácia. Samostatné brúsenie reťaze si vyžaduje použitie špeciálnych náradí ako aj znalosti. Odporúča sa zveriť brúsenie reťaze kvalikovaným osobám. PALIVOVÝ FILTER

• Pomocou háčika zdrôtu vyberte olejový lter (h) cez otvor na plnenie oleja (obr. Y).

• Umyte olejový lter vbenzíne alebo ho vymeňte za nový.

• Znádrže odstráňte všetku špinu.

• Namontujte olejový lter do nádrže.

• Zaskrutkujte zátku na plnenie oleja (18). Pri vkladaní olejového ltra do nádrže sa uistite, že zasahuje do predného pravého nárožia.

Aby zariadenie spoľahlivo fungovalo, je potrebné pravidelne kontrolovať stav zapaľovacej sviečky.

• Zložte kábel (i) zo zapaľovacej sviečky.

• Vložte kľúče do sviečok (sú súčasťou príslušenstva) a odskrutkujte zapaľovaciu sviečku (obr. Z).

• Očistite a nastavte odstupy kontaktov (0,65 mm) (ak je potrebné, vymeňte zapaľovaciu sviečku).

Skontrolujte, či nevyteká palivo, či nie sú uvoľnené spoje apoškodené základné súčiastky, hlavne spojenia rukoväte aupevnenia vodiacej lišty. Ak skonštatujete akékoľvek poškodenia, pred opätovným použitím musíte mať istotu, že píla bola opravená. Akékoľvek poruchy musia byť odstránené autorizovaným servisom výrobcu. TECHNICKÉ PARAMETRE MENOVITÉ ÚDAJE Benzínová reťazová píla Menovitý parameter Hodnota Objem motora 52 cm

Využiteľná dĺžka vodiacej lišty 58G953 - 16 ‚’ (400 mm) 58G954 - 18 ‚’ (450 mm) Výkon motora 2 kW (2,7 KM) Rýchlosť otáčania motora s rezným obvodom (max) 10500 min

Počet otáčok pri behu naprázdno 3000 min

Palivo Benzín / olej (do 2-taktných motorov) 25 : 1 Objem palivovej nádrže 550 ml Reťazový olej SAE10W-30 Objem nádrže na reťazový olej 260 ml Systém zapaľovania Iskrový Zapaľovacia sviečka L7T, BPM7A, CJ6Y Systém napájania olejom Automatická pumpa s regulátorom Reťazový kotúč (zuby x stupnica) 7T x 8,255 mm Stupnica na reťazi 0,325” (8,255mm) Hrúbka reťaze 0,058” (1,47 mm) Rozmery (LxWxH) (bez vodiacej lišty) 270x235x225mm Hmotnosť (bez vodiacej lišty areťaze) 5,53 kg Vedenie reťaze vo vodiacej lište Ozubené koleso s ložiskom Rýchlosť rezacieho systému 4000 min-1 Spotreba paliva 1,63 l/h Škrtiaci karburátor MP16 Typ reťaze .325 0.058 Rok výroby 2021 58G953/58G954 označuje tak typ, ako aj označenie stroja ÚDAJE TÝKAJÚCE SA HLUČNOSTI A VIBRÁCIÍ Hladina akustického tlaku L

= 110 dB(A) K=3dB(A) Hodnota zrýchlení vibrácií (predná rukoväť)

Hodnota zrýchlení vibrácií (zadná rukoväť)

(kde K označuje neistotu merania). Vibrovanie zariadenia je určené hodnotou zrýchlení vibrácií a

(kde K označuje neistotu merania). V tomto návode uvedené: hladina akustického tlaku L

a hodnota zrýchlení vibrácií a

boli namerané v súlade s EN ISO 11681-1A:2011. Uvedenú hladinu vibrácií ah možno použiť na porovnávanie zariadení a na predbežné posúdenie expozície vibráciám. Uvedená hladina vibrácií je reprezentatívna len pre základné použitie zariadenia. Ak sa zariadenie bude používať na iné účely alebo s inými pracovnými nástrojmi, hladina vibrácií sa môže zmeniť. Na vyššiu hladinu vibrácií bude mať vplyv nedostatočná alebo zriedkavo vykonávaná údržba zariadenia. Vyššie uvedené príčiny môžu spôsobiť zvýšenie expozície vibráciám počas celej doby práce. Na presné ohodnotenie expozície vibráciám treba vziať do úvahy obdobia, keď je zariadenie vypnuté alebo keď je zapnuté, ale nepracuje sa s ním. Po dôkladnom vyhodnotení všetkých činiteľov môže byť celková expozícia vibráciám omnoho nižšia. Na ochranu obsluhujúcej osoby pred následkami vibrácií je potrebné zaviesť dodatočné bezpečnostné opatrenia ako: pravidelná údržba zariadenia a pracovných nástrojov, zabezpečenie primeranej teploty rúk a správna organizácia práce.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Výrobky poháňané spaľovacím motorom sa nesmú likvidovať spoločne s domovým odpadom, ale majú byť odovzdané na recykláciu na určenom mieste. Informáciu o zužitkovaní poskytne predajca výrobku alebo miestne orgány. Opotrebované zariadenie obsahuje látky negatívne pôsobiace na životné prostredie. Zariadenie, ktoré nie je odovzdané na recykláciu, predstavuje možnú hrozbu pre životné prostredie a ľudské zdravie.

• Právo na zmenu je vyhradené.60 „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (ďalej iba: „Grupa Topex”) informuje, že všetky autorské práva k obsahu tohto návodu (ďalej iba: „Návod”), v rámci toho okrem iného k jeho textom, uvedeným fotograám, obrázkom a k jeho štruktúre, patria výhradne spoločnosti Grupa Topex a podliehajú právnej ochrane podľa zákona zo dňa 4. februára 1994, O autorských a obdobných právach (tj. Dz. U. 2006 Nr 90 Poz 631 v znení neskorších zmien). Kopírovanie, spracovávanie, publikovanie, úprava tohto Návodu ako celku alebo jeho jednotlivých častí na komerčné účely, bez písomného súhlasu spoločnosti Grupa Topex, je prísne zakázané a môže mať za následok občianskoprávne a trestnoprávne dôsledky.
