HASZNÁLATI ÚTMUTATÓ Virtually Invisible 591 BOSE

591: 1,45 kg ciascunoFontos biztonsági utasítások Kérjük, olvassa el figyelmesen ezt a kezelési útmutatót, és őrizze meg a későbbiekre. VIGYÁZAT:

• A termékre és annak közelébe tilos gyertyát vagy egyéb nyílt lánggal működő eszközt helyezni.

terméket a helyi, a nemzeti és az ágazati előírásoknak megfelelően kell használni. A felszerelést végző személy felelőssége annak biztosítása, hogy a hangszórók és a rögzítőkészlet felszerelése a vonatkozó építési előírásoknak megfelelően történjen, beleértve a helyi építési előírásokat és szabályokat.

• A fej feletti függő terhek nem biztonságos felszerelése súlyos balesetet okozhat vagy a berendezés károsodását eredményezheti. A felszerelést végző személy felelős a használt rögzítési mód megbízhatóságának ellenőrzéséért. FIGYELEM!

• Ezeket a hangszórókat nem falba, téglából vagy gipszből készült mennyezetbe vagy álmennyezetbe történő beépítésre tervezték, a beszerelésük ilyen szerkezetekbe nem javasolt.

• A termék nem alkalmas légkondicionáló szellőzőterében való használatra.

• Tekintse meg a biztonsággal kapcsolatos jelzéseket a készülékburkolatokon.

• Ne módosítsa a hangszórókat és a tartozékokat. Az illetéktelen módosítások kedvezőtlenül befolyásolhatják a biztonságot, a jogszabályi megfelelőséget és a rendszer teljesítményét.

• Ügyeljen rá, hogy a hőszigetelő anyagok távol legyenek a hangszóróktól, a jelen útmutatóban olvasható utasításoknak megfelelően. VIGYÁZAT: A termék kis részeket tartalmaz, melyek fulladást okozhatnak. 3 éves kor alatti gyermekek számára nem alkalmas. VIGYÁZAT: A termék mágneses anyagot tartalmaz. Ha szeretné tudni, hogy a mágneses anyag befolyásolhatja-e az Ön beültetett orvosi eszközének működését, forduljon orvosához. MEGJEGYZÉS: A termék csak zárt helyiségben használható. Nem a szabadban, lakóautón vagy hajón való használatra készült, és az ilyen használat szempontjából nem tesztelték. Fontos biztonsági utasítások

1. Olvassa el ezeket az utasításokat.

3. Tartson be minden figyelmeztetést.

4. Tartsa be az összes utasítást.

5. Ne használja a készüléket víz közelében.

6. A készüléket a gyártó utasításainak megfelelően helyezze el.

7. Ne helyezze a készüléket hőforrás, például fűtőtest, tűzhely vagy

más hőtermelő berendezés (ideértve az erősítőket is) közelébe.

8. Kizárólag a gyártó által meghatározott kiegészítőket/

tartozékokat használja. Mérgező vagy veszélyes anyagok és vegyi elemek nevei a termékben Mérgező vagy veszélyes anyagok és elemek Alkatrész neve Ólom (Pb) Higany (Hg) Kadmium (Cd) Hat vegyértékű króm (Cr(VI)) Polibrominált bifenil (PBB) Polibrominált difeniléter (PBDE) NYÁK-ok X O O O O O Fémrészek X O O O O O Műanyag részek O O O O O O Hangszórók X O O O O O Kábelek X O O O O O Ez a táblázat az SJ/T 11364 előírásainak megfelelően készült. O: Azt jelzi, hogy az adott mérgező vagy veszélyes anyag mennyisége az adott alkatrész egyetlen homogén anyagában sem éri el a GB/T 26572 által meghatározott határértéket. X: Azt jelzi, hogy az adott mérgező vagy veszélyes anyagot az alkatrész legalább egy homogén anyaga az GB/T 26572 korlátozó előírásait meghaladó mértékben tartalmazza. Ez a szimbólum azt jelenti, hogy a terméket nem szabad a háztartási hulladékkal együtt kidobni, hanem egy megfelelő hulladékkezelő létesítményben kell leadni, ahol gondoskodnak a termék újrahasznosításáról. A megfelelő hulladékkezelés és újrahasznosítás hozzájárul a természeti erőforrások, az emberi egészség és a környezet védelméhez. A feleslegessé vált termék kezelésével és újrahasznosításával kapcsolatos további információkért forduljon a helyi önkormányzat hulladékkezeléssel megbízott szolgáltatójához, vagy ahhoz az üzlethez, ahol ezt a terméket vásárolta. A Bose Corporation ezennel kijelenti, hogy jelen termék megfelel a rádióberendezésekre és távközlési végberendezésekre vonatkozó 1999/5/EK irányelv és minden más idevonatkozó EU-irányelv alapvető követelményeinek és egyéb rendelkezéseinek. A teljes megfelelőségi nyilatkozat megtalálható a következő címen: www.Bose.com/compliance Kínai importőr: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone EU importőr: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands Taiwani importőr: Bose Taiwan Branch, Room 905, 9F, Worldwide House, 131 Min Sheng East Rd, Section 3, Taipei, Taiwan, 105 Feljegyzendő és megőrzendő adatok: Modellszám: _______________________________________________ Gyári szám: ________________________________________________ A vásárlás dátuma: _________________________________________ A vásárlási bizonylatot érdemes a kezelési útmutató mellett tartani. Gyártás dátuma: A gyári szám első, félkövér számjegye a gyártás évét jelzi: például az „5” 2005-öt vagy 2015-öt jelöl. A VIRTUALLY INVISIBLE a Bose Corporation bejegyzett védjegye az Egyesült Államokban és más országokban. © 2017 Bose Corporation. Előzetes írásos engedély nélkül a jelen kiadvány semmilyen része nem sokszorosítható, módosítható, terjeszthető, illetve nem használható fel semmilyen más módon.

2 - MagyarMagyar - 3

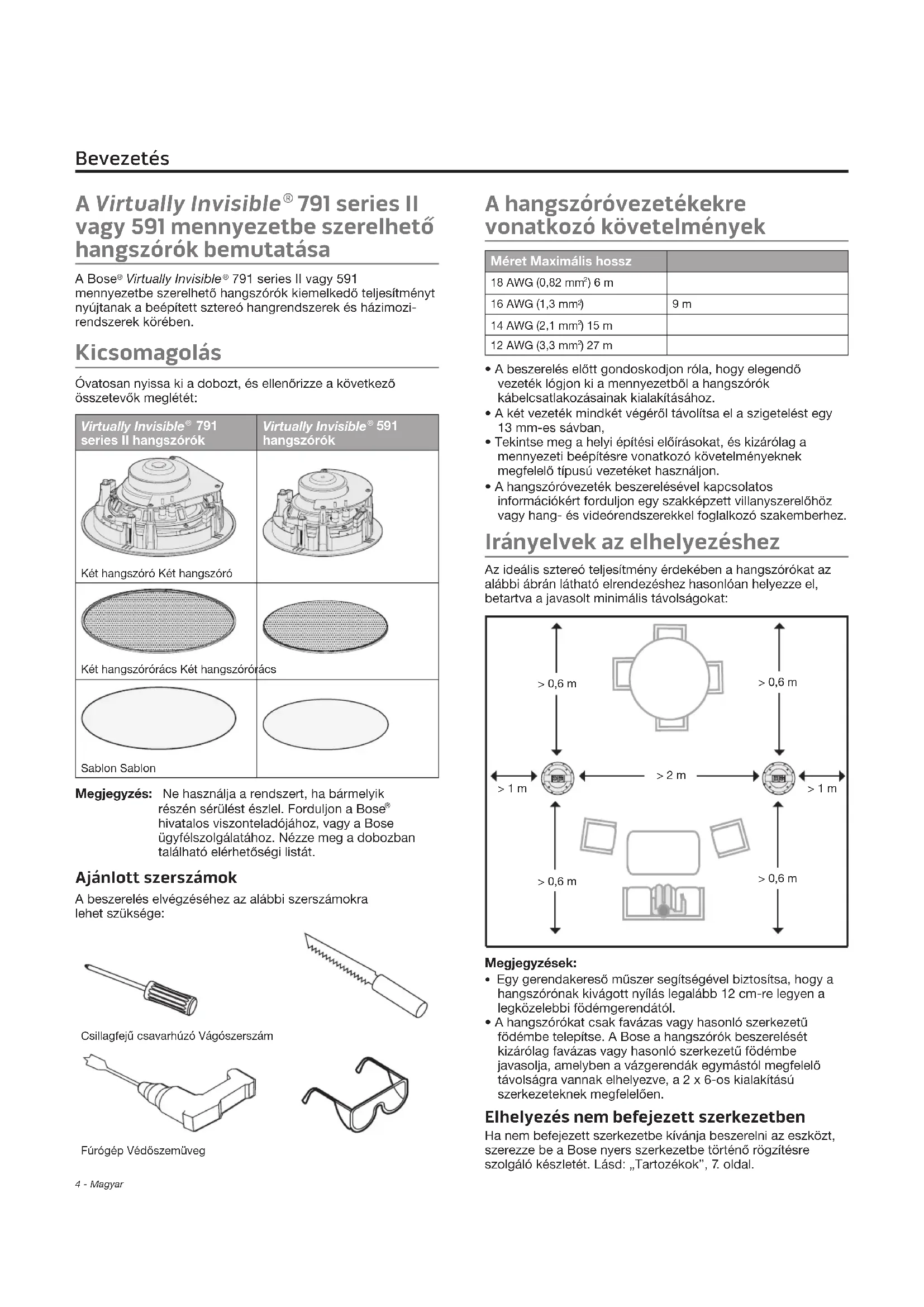

Tartalom Bevezetés A Virtually Invisible

791 series II vagy 591 mennyezetbe szerelhető hangszórók bemutatása A Bose

791 series II vagy 591 mennyezetbe szerelhető hangszórók kiemelkedő teljesítményt nyújtanak a beépített sztereó hangrendszerek és házimozi- rendszerek körében. Kicsomagolás Óvatosan nyissa ki a dobozt, és ellenőrizze a következő összetevők meglétét: Virtually Invisible

hangszórók Két hangszóró Két hangszóróKét hangszórórács Két hangszórórácsSablon Sablon Megjegyzés: Ne használja a rendszert, ha bármelyik részén sérülést észlel. Forduljon a Bose

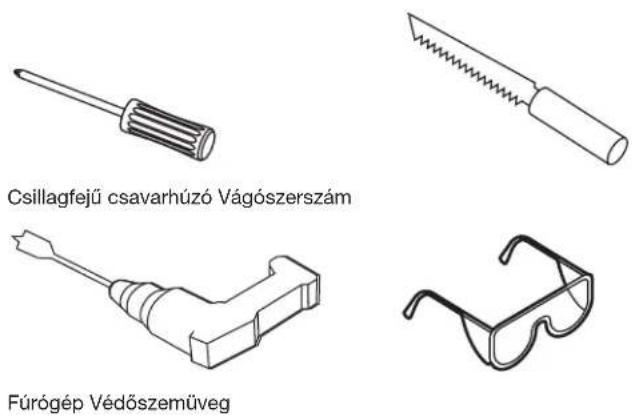

hivatalos viszonteladójához, vagy a Bose ügyfélszolgálatához. Nézze meg a dobozban található elérhetőségi listát. Ajánlott szerszámok A beszerelés elvégzéséhez az alábbi szerszámokra lehet szüksége: Csillagfejű csavarhúzó VágószerszámFúrógép Védőszemüveg A hangszóróvezetékekre vonatkozó követelmények Méret Maximális hossz 18 AWG (0,82 mm ) 6 m16 AWG (1,3 mm

• A beszerelés előtt gondoskodjon róla, hogy elegendő vezeték lógjon ki a mennyezetből a hangszórók kábelcsatlakozásainak kialakításához.

• A két vezeték mindkét végéről távolítsa el a szigetelést egy 13 mm-es sávban,

• Tekintse meg a helyi építési előírásokat, és kizárólag a mennyezeti beépítésre vonatkozó követelményeknek megfelelő típusú vezetéket használjon.

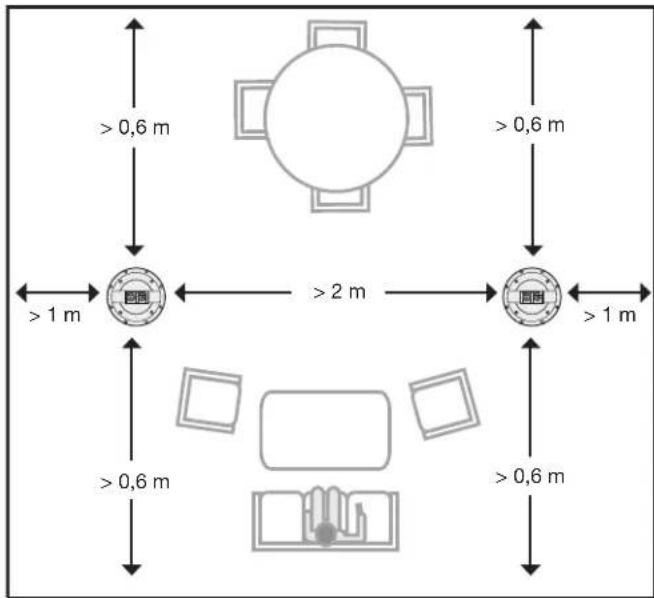

• A hangszóróvezeték beszerelésével kapcsolatos információkért forduljon egy szakképzett villanyszerelőhöz vagy hang- és videórendszerekkel foglalkozó szakemberhez. Irányelvek az elhelyezéshez Az ideális sztereó teljesítmény érdekében a hangszórókat az alábbi ábrán látható elrendezéshez hasonlóan helyezze el, betartva a javasolt minimális távolságokat: Megjegyzések:
• Egy gerendakereső műszer segítségével biztosítsa, hogy a hangszórónak kivágott nyílás legalább 12 cm-re legyen a legközelebbi födémgerendától.

• A hangszórókat csak favázas vagy hasonló szerkezetű födémbe telepítse. A Bose a hangszórók beszerelését kizárólag favázas vagy hasonló szerkezetű födémbe javasolja, amelyben a vázgerendák egymástól megfelelő távolságra vannak elhelyezve, a 2 x 6-os kialakítású szerkezeteknek megfelelően. Elhelyezés nem befejezett szerkezetben Ha nem befejezett szerkezetbe kívánja beszerelni az eszközt, szerezze be a Bose nyers szerkezetbe történő rögzítésre szolgáló készletét. Lásd: „Tartozékok”, 7. oldal. Bevezetés > 2 m> 0,6 m> 1 m > 1 m> 0,6 m> 0,6 m> 0,6 mMagyar - 5 A hangszórók beszerelése A hangszóró nyílásának kivágása

1. Rajzolja körbe a sablont a hangszórók elhelyezési pontjánál.

VIGYÁZAT: Ne kezdje meg a vágást olyan felületen, mely mögött kockázatot hordozó elemek futhatnak, például víz- vagy villanyvezetékek. Ha nem biztos abban, hogy végre tudja hajtani a hangszóró beszerelését, akkor forduljon szakemberhez.

2. Fúrjon egy, a vágószerszám használatához kellően nagy

lyukat a sablon területén belül.

3. Vágjon az átrajzolt vonal mentén.

4. Távolítsa el a kivágott részt.

5. Takarítson el minden szakadt vagy egyenetlen anyagot a

nyílás környékéről. A hangszóróvezeték csatlakoztatása

1. Húzzon ki egy legalább 36 cm hosszú szakaszt a

hangszóróvezetékből. Hagyjon elég a vezetéket, hogy csatlakoztatni tudja a hangszórót onnan, ahol Ön áll.

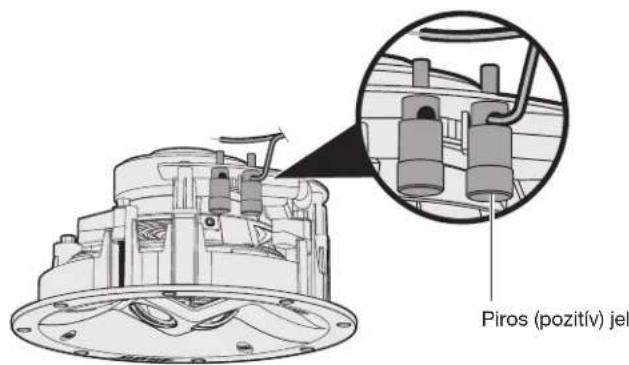

2. Csatlakoztassa a pozitív vezetéket a hangszóró piros

színnel jelölt csatlakozóvégéhez. Megjegyzés: A jelzés a csatlakozóvég felső részén található. Virtually Invisible

3. Csatlakoztassa a negatív vezetéket a hangszóró fekete

színnel jelölt csatlakozóvégéhez. Piros (pozitív) jel6 - Magyar A hangszóró beszerelése

1. A hangszórót a külső pereménél tartva illessze be a nyílásba.

Megjegyzés: Vigyázzon, hogy ne nyomja meg a hangszóró elülső részén található két kis vezetőelemet. Ezzel kárt okozhat a hangszóróban. Virtually Invisible

591 hangszóró FIGYELEM: Bizonyos fajta szigetelések (például újságpapír, cellulóz, lószőrrel felerősített vakolat és bármilyen befújt szigetelőanyag) gyulladásveszélyesek lehetnek. Ügyeljen rá, hogy minden szigetelés megfelelő távolságra legyen a hangszóróktól.

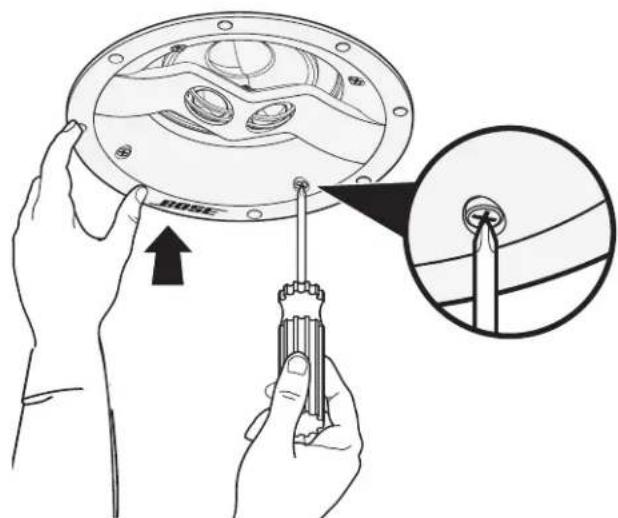

2. Szorítsa meg az összes rögzítőcsavart egy csillagfejű

csavarhúzóval. Megjegyzés: Ha elektromos csavarbehajtót használ, válassza a legalacsonyabb nyomatékfokozatot. Virtually Invisible

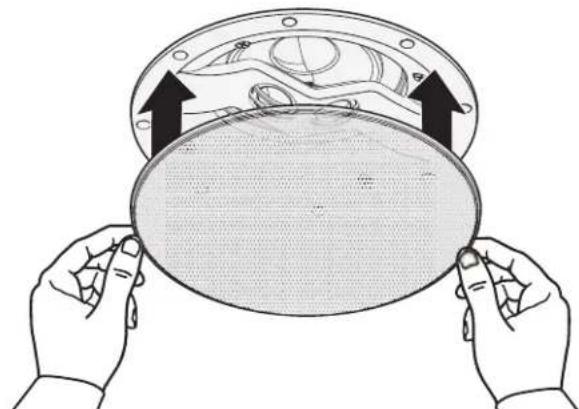

591 hangszóró A rács felhelyezése A rács mágnesek révén rögzül a hangszóró pereméhez. Helyezze fel a rácsot a hangszóróra. Virtually Invisible

591 hangszóró A rács festése A rácsok a hangszóróhoz való rögzítés előtt lefesthetők. A Bose

nem felel a nem gyári festés tartósságáért vagy minőségéért.

• A latex vagy olajbázisú falfestéket szívótartályos festékszóró pisztollyal való használathoz hígítani kell. Olvassa el az útmutatást a festékszóró pisztoly felhasználói útmutatójában.

• Legyen óvatos, ha éles tárgy segítségével teszi szabaddá a festék által eltömített rácsnyílásokat, mert ezzel kárt tehet a rácsban. A hangszórók beszereléseMagyar - 7 Ápolás és karbantartás Hibaelhárítás Probléma Teendő Nem szólnak a hangszórók

• Ügyeljen arra, hogy a hangszóró vezetékei ne húzódjanak ki a hangszóróból vagy a vevőkészülékből/erősítőből.

• Ellenőrizze a vevőkészülék/erősítő beállításait. A beállítási utasításokhoz tekintse meg a vevőkészülék/erősítő felhasználói útmutatóját.

• Ha a vevőkészülék/erősítő második hangkimeneti aljzataihoz más sztereó hangszórók vannak csatlakoztatva, akkor ellenőrizze, hogy a hangszórók csatlakoztatásának megfelelő beállítás (A vagy B kimenet) van-e kiválasztva. Csak egy hangszóró szól

• Állítsa középre a vevőkészülék/erősítő egyensúlykapcsolóját.

• Győződjön meg róla, hogy a vevőkészülék/ erősítő pozitív és negatív csatlakozóvégeiből jövő vezetékek nem érnek egymáshoz.

• Válassza le a hangszóróvezetéket a vevőkészülék/ erősítő adott csatornájáról, és csatlakoztassa egy másik csatornájához.

• Győződjön meg róla, hogy a pozitív és negatív csatlakozóvégekből jövő vezetékek nem érnek egymáshoz a vezeték és a hangszóró csatlakozási pontjánál.

• Húzza ki a hangszóróvezetéket a hangszóróból, és csatlakoztassa egy másik hangszóróhoz. Ha ez a hangszóró működik, az eredetileg csatlakoztatott hangszóró javításra szorul. Nézze meg a dobozban található elérhetőségi listát.

• Ha a fenti hibaelhárítási lépések végrehajtása után a hiba továbbra is fennáll, cserélje ki vagy szerelje be újra a hangszóróvezetéket. Gyengék a mély vagy a magas hangok

• Módosítsa a vevőkészülék/erősítő hangszínegyensúly-beállításait.

• Ügyeljen rá, hogy ne legyen hézag a hangszóró kerete és a fal felülete között.

• Cserélje meg a vevőkészülék/erősítő pozitív és negatív csatlakozóihoz csatlakoztatott vezetékeket.

• Válassza le a hangszóróvezetéket a vevőkészülék/ erősítő adott csatornájáról, és csatlakoztassa egy másik csatornájához. Statikus vagy egyéb zaj szól a hangszóróból

• Ellenőrizze, hogy a vezetékek jó állapotban vannak-e, megfelelően csatlakoznak-e a hangszóróhoz és a vevőkészülékhez/erősítőhöz, és a különböző csatlakozóvégekhez csatlakoztatott vezetékek nem érintkeznek-e egymással.

• Csatlakoztassa megfelelően a zeneforrást a vevőkészülékhez/erősítőhöz.

• Lásd: „Csak egy hangszóró szól”. Tartozékok Befejezetlen szerkezet esetén használja a Bose

nyers szerkezetbe való beszerelésre szolgáló készletet. A készlet két hangszóróhoz való alkatrészt tartalmaz. Abban a fázisban használható, amikor a födémgerendák már a helyükön vannak, a födémburkolat azonban még nem került a helyére. A felszerelt készlet szabadon hagyja a helyet az egyes hangszóróknak, és kijelöli a hangszórónyílások helyét a födémburkolatban. További információkért vagy kiegészítők rendeléséhez forduljon a Bose ügyfélszolgálathoz. Nézze meg a dobozban található elérhetőségi listát. Ügyfélszolgálat A rendszer használatával kapcsolatos további információk:

• Látogasson el az owners.Bose.com webhelyre.

• Forduljon a Bose ügyfélszolgálatához. Nézze meg a dobozban található elérhetőségi listát. Korlátozott garancia A rendszerre korlátozott garancia vonatkozik. A korlátozott garanciával kapcsolatos részletes tudnivalókat a termék dobozában található termékregisztrációs kártyán találja. A regisztrálás lépéseit is ez a lap tartalmazza. A regisztráció elmulasztása nem befolyásolja a korlátozott garanciára való jogosultságát. A termékhez mellékelt garanciális útmutatón szereplő feltételek Ausztráliában és Új-Zélandon nem érvényesek. Az Ausztráliában és Új-Zélandon érvényes garanciával kapcsolatos részletes tudnivalókért keresse fel weboldalunkat a www.Bose.com.au/warranty vagy a www.Bose.co.nz/warranty címen. Műszaki adatok Kompatibilitás Kompatibilis az alábbi névleges értékekkel rendelkező erősítőkkel vagy vevőkészülékekkel: 10–100 W csatornánként/4–8 ohm névleges ellenállás Virtually Invisible

791 series II: 50 W IEC folyamatos teljesítménykezelés; 6 ohm (névleges) Virtually Invisible

591: 50 W IEC folyamatos teljesítménykezelés; 8 ohm (névleges) Virtually Invisible

791 series II hangsugárzó elemek: Két 25,4 mm-es (1") dómos magassugárzó tömb elrendezésben Egy 178 mm-es (7") nagyteljesítményű mélysugárzó Virtually Invisible

591 series II hangsugárzó elemek: Két 19mm-es (

⁄4") dómos magassugárzó tömb elrendezésben. Egy 127 mm-es (5") nagyteljesítményű mélysugárzó Virtually Invisible

791 series II méretei: Átmérő: 214 mm (8,4") Mennyezeti beépítési mélység: 105,2 mm (4,14") Rács átmérője: 254 mm (10") Mennyezeti lyuk átmérője: 219 mm (8

591 méretei: Átmérő: 166 mm (6,5") Mennyezeti beépítési mélység: 96,7 mm (3,8") Rács átmérője: 206 mm (8,11") Mennyezeti lyuk szükséges átmérője: 170 mm (6,7") átmérő Tömeg Virtually Invisible
