INSTRUKCJA OBSŁUGI Virtually Invisible 591 BOSE

Nalezy uwaznie przycztyac ten podrecznik uzytkownika i zachowac go w celu uzycia w przysztosci.

OSTRZEZENIA:

• Na urzadzeniu lub w了我的somey umieszczac zrodet otwartego ognia (np. zapalonych swiec).
• Wszystkie produkty firmy Bose musza byc uzywane zgodnie z przyepsami lokalmymi, krajowymi, federalmymi i branzowymi. Instalator jest zobowiazny zaintalować glosniki i system montażowy zgodnie ze wszystkimi oppowiednimi regulaminami budowlanymi, w tym regulaminami i przyepsami obłowiazujacymi w budynku.
• Niebeziepieczne zamocOWanie lub podwieszenie u góry ciezkich przydmiotów moze spoWodowac powaźne obraZenia i uzskodzenia sprezetu. Do obwiażkowski instalatoraNSE ocena niedawodnosci kazdej ze stosowanych metod instalacji.

PRZESTROGI:

• Glośniki nie zostaly zaprojektowane do instalacji na scianach badź murowanych lub podwieszanych sufitach. Nie jest to rownikę zalecane.
• Produkt nie jest przyznaczony do uzytku w komorach wyrownawczych ze spreźonymgowietzem.
• Na obudowach urzadzen umieszczono etykiety ostrzemawcze.
• Nie nalezy modyfikowac glosnikow lub akcesoriow.
  Nieautoryzowane modyfikace moga niekorzystnie wpywac na bezpieczeneistwo, zgodnosc z przyepamisi i wydajnosc systemu.
• Izolacja musi znajdwac sie z dala od Glośników zgodnia z instrukcjami instalacji w tym podreczniku.

OSTRZEZENIE: Produkt zawiera mate czosci mogace spowodować zadlawienie sie. Nie jest on odpowiedni dla przyci ponijej 3 lat.

OSTRZEZENIE: Produktz zawiera elementy magnetyczne. Wszelkie wpatlwosci dotyczze wplywu tych elementow na FunktionOWANIE implantow medycznych nalezy skonsultowac z lekarzem.

UWAGA: Urzadzenia nalezy uzywac wewnatrz pomieszczeni. Nie jest ono przyznaczone do uzytku na zewnatrz, w pojazdach rekreacynjych ani na fodziach i ne przytestowano seinen dzialania w tych warunkach.

Wañne zalecenia dotyczé bezpieczěnstwa

1. Nalezy przyczycytac te instrukcje.
2. Nalezy zachowac te instrukcje.
3. Nalezy uwzgldenic wsystkie ostrzezenia.
4. Nalezy postepować zgodnie z instrukcjami.
5. Nie wolno korzystac z tego urzadzenia w povlizu wody.
6. Urzadzenie nalewy zainstalowac zgodnie z zaleceniami producenta.
   7.Nie wolno instalowac urzadzenia w povlizu zrodel ciepla, takich jak kaloryfery, przyzwodny kominowe, pierce lub inne urzadzenia (na przykld wzmachniace) wydzielajcie ciepo.
7. Nalezy korzystać wymiącznie z dodatków/akcesoriow zalecanych przyez produkta.

Nazwy i zwartość tokszycznach lub szkodliewychsubstancji albo pierwastkowski
	Toksyczne lub szkodliewesubstancje albo pierwastki
Nazwa	Ołow(Pb)	Ręc(Hg)	Kadm(Cd)	Szekiowatocciowy chrom (Cr(VI))	Polibromowany bifenyli (PBB)	Polibromowany difenyloeter (PBDE)
Polichlorowane bifenyle (PCB)	X O	O O	O O
Czȩsci metalowe	X O	O O	O O
Cźȩsci z tworzyw szt.	O O	O O	O O
Głowniki	X O	O O	O O
Kable	X O	O O	O O
Te tabei przygotowo zgodnia z wymaganiani SJ/T 11364.O: Wskazuju, ze dana substancja tokszycna lub szkodliewa, która jest zawarta we wszystich homogenicznych materiaiach dla tej czȩsci, nie przykracza limitu okreslonego w normie GB/T 26572.
X: Wskazuju, ze dana substancja tokszycna lub szkodliewa, która jest zawarta w co najmiej ednymi z homogenicznych materiaiów uzytych dla tej czȩsci, przykracza limit okreslony w normie GB/T 26572.

Ten symbol oznacza, ze produktu nie nalezy wyrzuać razem
z innymi odpadkami z gospodarstwa domowego. Produkt
nalezy dostarczyc do odompowiedniego.), wieśza zbiócki welu
recyklingu. Prawidlowa utilizacja i recykling ulatwiaja
ochronezasobów naturalnych, ludzkiego zdrowia
i sterodowska naturalnégo. Aby uzyskać,) informaci na
temat utilizacja i recyklinger tego produktu, skont⁺tuj sie
z samorzadem lokalnym, z zakladem utilizacja odpadów
albo ze sklepem, w ktorym produkt dostal nabyty.

Firma Bose Corporation niniejszym deklaruje, ze ten produkt jest zgodny z podstawowychwym wymaganiami i zaleceniami okreslonymi w dyrektywie 1999/5/WE oraz innych obowiazujacych dyrektywach UE. Pelna treć Deklaraciż zgodnosci jest dostepna w wirtnie www.Bose.com/ compliance

Zalecamy przechowywanie paragonu sprezedaź wraz z instrukcja obstugi.

Data produkcji:

Pierwsza pogrubiona cyfra numero seryjneo oznacza rok produkcji, np.cyfra 己 _ 5 ^ 一 oznacza 2005 lub 2015 r.

VIRTUALLY INVISIBLE to zarejestrowany znak towardy firmy Bose Corporation w Stanach Zjednoczonych i innych pairstwach.

© 2017 Bose Corporation. Zadnej czeci tej publikcj nie wolno powielac, modyfikowac, Rozpowszechniac ani wykorzystwyac w inny sposob bez uprzedniego uzyskania pisemnego zezwolenia.

Wprowadzenie

Glosniki sufitowe Virtually Invisible 791 serial lub 591 4

Rozpakowywanie 4

Zalecane narzedzia 4

Wymagania dotyczę przemodów gośnikowych 4

Zalecenia dotyczace Rozmieszczenia 4

Rozmieszczanie w niedokończonej konstrukcji 4

Instalacja gólosników

Wycinanie otworu glosnika 5

Podłuczanie przyzewodów gólsnikowych 5

Instalacja gólznika 6

Mocowanie ostony glosnika. 6

Konserwaca

Rozwiagywanie problemów 7

Akcesoria 7

Dziaf Obslugi Klientow 7

Ograniczona gwarancja 7

Dane technicznne 7

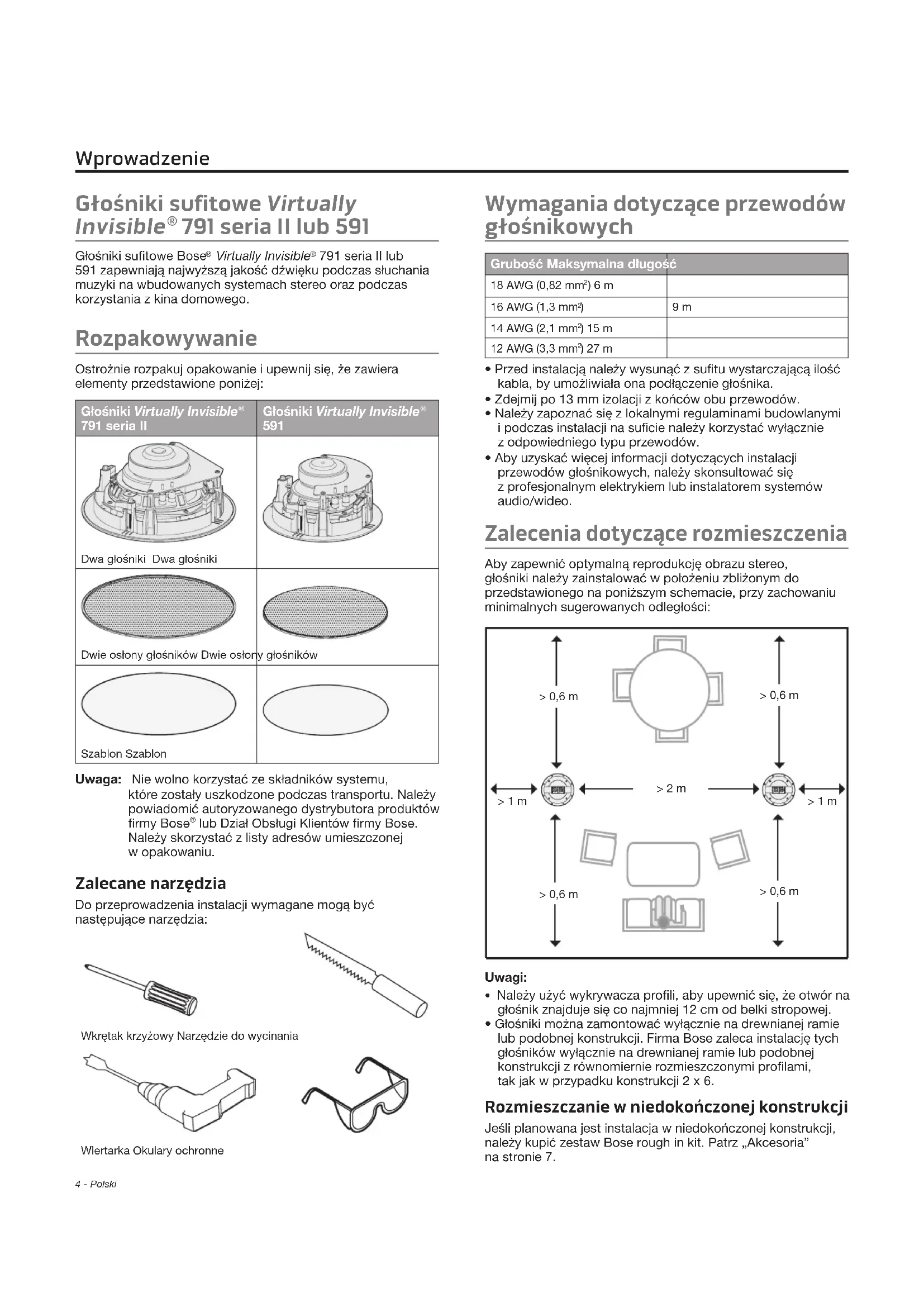

Głośniki sufitowe Virtually Invisible® 791 serial lub 591

Glosniki sufitowe Bose Virtually Invisible 791 serial lub 591 zapewniaja najwyszza jakosc dzwieku podczas sluchania muzyki na wbudowanych systemach stereo oraz podczas korzystania z kina domowego.

Rozpakowywanie

Ostrożnie roźpakuj opakowanie i upewnij sie, ze zawiera elementy przyzdstawione poniȩj:

Glośniki Virtually Invisible® 791 série II	Glośniki Virtually Invisible® 591
Dwa glośniki Dwa glośniki
Dwie osłony glośników Dwie oslony glośników
Szablon Szablon

Uwaga: Nie wolno korzystac ze skladnikow systemu, ktore zostaly uszkodzone podczas transportu. Nalezy powiadomic autoryzowanego dystrybutora produktow firmy Bose lub Dzial Oblugi Klientow firmy Bose. Nalezy skorzystac z listy adresow umieszczonej w opakowaniu.

Zalecane naręźdia

Do przyprowadzenia instalacji wymagane moga byc nastepujace narzedzia:

Wymagania dotyczę przyzewodów gośnikowych

Grubość Maksymalna dlugość
18 AWG (0,82 mm²) 6 m
16 AWG (1,3 mm²)	9 m
14 AWG (2,1 mm²) 15 m
12 AWG (3,3 mm²) 27 m

• Przed instalacja naleź ywsunac z sufitu wystarczajca ilosc kabla, by uzmliwiala ona podlącenie gólsnika.
  Zdejmij po 13 mm izolaci z końcow obu przyzewodów.
• Nalezy zapoznać sie z lokalnymi regulaminami budowlanymi i podcas instalacji na suficie nalezy korzystać wyłącznie z odpowiedniago typu przyzewodow.
• Aby uzyskać wiecej informacji dotycznych instalacji przewodów gośnikowych,NSEzy skonsultowa z profesjonalnym elektrykiem lub instalatorem systemów audio/video.

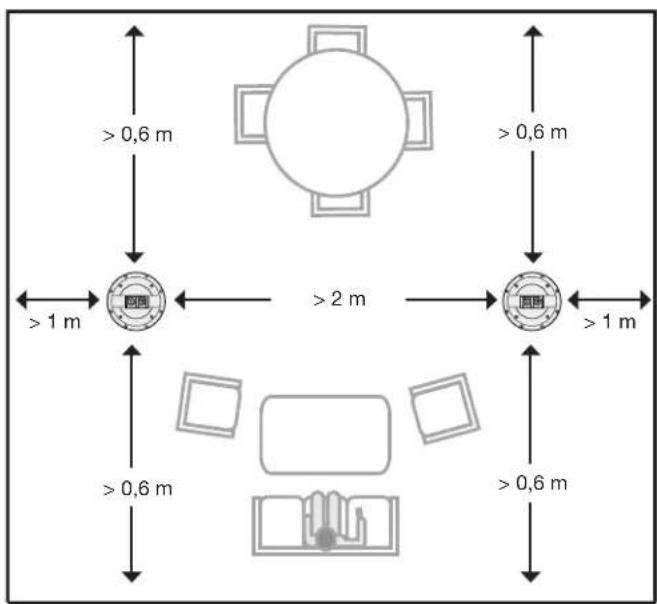

Zalecenia dotyczace rozmieszczenia

Aby zapewnić optymalnarodukcie obrazu stereo, gólsniki naleź zaintalować w połozeniu zblżonym do przyzdawionego na ponijszym schemacie, przy zachowanićMinimalnych sugerowanych odleglosci:

Uwagi:

• Nalezy uzyc wykrywaczza profili, aby upewnic sie, ze otwor na glosnik znajduje sie co najmiej 12 cm od belki stropowej.
  Glosniki maybe zamontowac wylacnie na drewnianej ramie lub podobnej konstrukcji. Firma Bose zaleca instalacje tych glosnikow wylacnie na drewnianej ramie lub podobnej konstrukcji z rownomiernie rozmieszczonymi profilami, tak jak w przypadku konstrukcji 2x6.

Rozmieszczanie w niedokonczonej konstrukcji

Jesli planowana jest instalacja w niedokończonej konstrukcji, naleź kupić zestaw Bose rough in kit. Patrz „Akcesoria" na stronie 7.

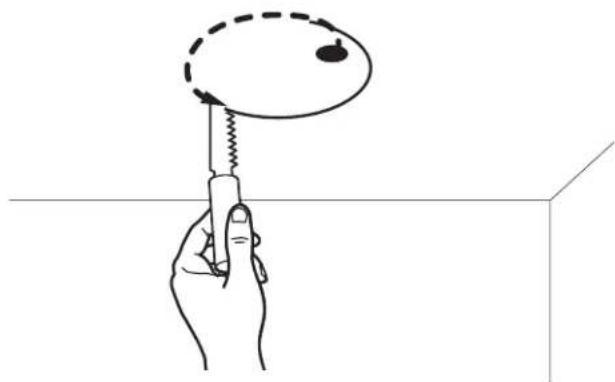

Wycinanie otworugtosnika

1. Obrysuj szablon w.),

OSTRZEZENIE: Nie wycinaj otworu w powierzchniach, za ktorymi moga znajdowa c sie instalacje takie jak przywody elektryczne lub wodociagowe. W przypadku braku wystarczajych umiejtednosci uzmliwajacych wykonanie montazu glosnika nalezy skontaktowac sie z wykwalifikowanym instalatorem.

1. Wywierc otwr wewnatrz obszaru obrysowanego za pomocza szablonu. Otwr powinien byc wystarczajco duzy, by umozliwial wpwadzenie narzedzia do wycinania.
2. Wycinaj wzdluz linii obrysowanej za pomocza szablonu.

1. Usun wycipta czesc.
2. Usń odciety lub pierobowy material z krawędzi otworu.

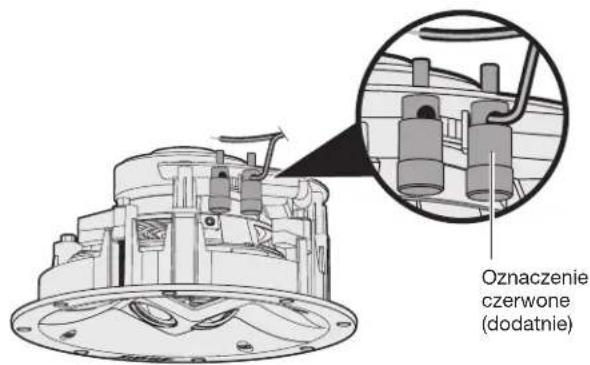

Podłuczanie przygewodów gólosnikowych

1. Wyciagnij co najmiej 36 cm przewodu glosnikowego. Pozostaw wystarczajco duo przewodu,by moc podlaczyglosnik z miejsca, w ktorym sie znajdujesz.

1. Podlacz przywośd dodatni do oznaczonego na czerwoź zacisku glosnika.

Uwaga: Oznaczenia zacisku znajduje sie na gornyczeci zacisku.

Glośnik Virtually Invisible 591

1. Podlacz przywoć ujemny do oznaczonego na czarno zacisku gośnika.

Instalacja gólówna

1. Wsu n glosnik do otworu, trzymajac go za zewnetrze krawedzie.

Uwaga: Nie nalezy naciskać na dwa male gośniczki znajdujace sie z przyodu gośnika. Moź to spowodowej uszkodzenia gośnika.

Glośnik Virtually Invisible 591

PRZESTROGA: Niekotre formy izolacji (na przyklad okladzina z wosia kośskiego, gazety, celuloza lub materiały wdmuchiwane) moga byc przyczyna zaplonu. Nalezy zadbać o to, by izolacja znejdowa są z dala od gośników.

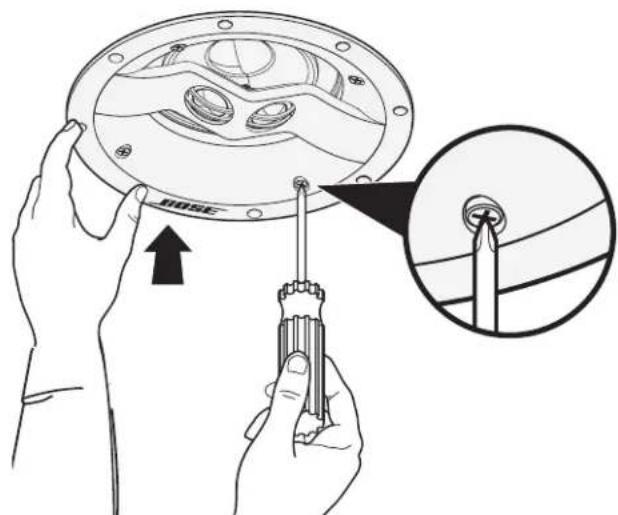

1. Dokrć wszystkie s Ruby mocujuce przy pomocy wkreta krzyżowej.

Uwaga: Podczas korzystania z wiertarki nalezy ustawic najmiejsza prędkość obrotów.

Glosnik Virtually Invisible 591

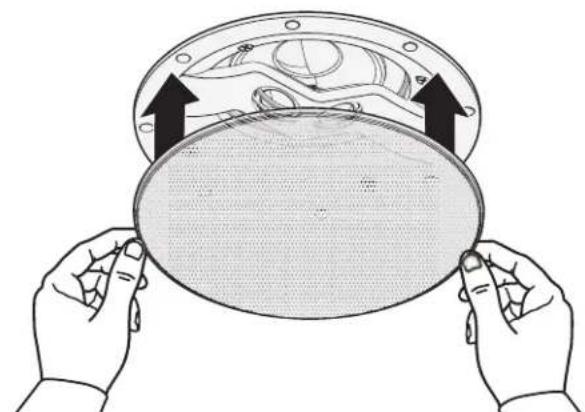

Mocowanie osłony gośnika

Oslona mocowanja jest magnetycznie do obręczy gośnika. Umiesz oslone na gośniku.

Glośnik Virtually Invisible 591

Malowanie ostoy

Oślony gólsnika要去 pomalowac przydremodzie zamocowaniem ich na gólsniku. Firma Bose^® nie odpwiada za jakość pamyswania lub wygliad niefabrycznie stosowanych farb.

• Farba lateksowa lub olejna do malowania wnetrz wymaga rozciecnenia w celu uzycia w pistolecie malarskim. Zapoznaj sie z instrukcja obstugi dołaczona do pistoletu malarskiego.
• Nalezy zachowac ostroznosc podczas usuwania nadmiaru farby z perforacci oslony za pomocz ostrych narzedzi. Moze to doprowadzic do uszkodzenia oslony.

Rozwiązywanie problemów

Problem Zalecane czynnosci
Brak dlżwieku z glosników	Sprawdź,czy przywodny glosnikowe nie odłaczyść od glosnika lub odiornika/wzmacniacza. Sprawdź ustawienia odiornika/wzmacniacza.Instrukcje dotycznej konfiguracja są zaheadne w podȩczniku uzytkownikia odiornika/wzmacniacza.Jesli在深圳 glosniki stereofoniczne są podȩczone do drugiego zestawu wyjsć audio odiornika/wzmacniacza,nały wybrać odpowiednie ustaniewie glosników A lub B zgodnia z wyjsciami A lub B,do ktorych podȩczone są glosniki.
Dźwięk dochodzi tylko z jegno glosnika	Na odiorniku/wzmacniaczu ustaw balans na srodku.Upewnij sie,ze przywody w dodatnych i ujemnych zaciskach odiornika/wzmacniacza nie stykaja sie.Odlącz przywód glosnika od kanalu odiornika/wzmacniacza i podȩcz go do(innergo kanalu.Sprawdź,czy w-Originwu podȩczenia przywodu glosnikowej do glosnika przywodny dodatniogo i ujemné go zacisku nie stykaja sie.Odlącz przywód glosnikowy od glosnika i podȩcz go do(innergo glosnika. Jesli ten glosnikość dla, glosnik, z ktorym wystapit problem, wymaga oddania do serwisu. Naleź y skorzystać z lista adresów umieszczonej w opakowaniu.Jesli wymienione krok在现场紓挙YWANIA problemów nie przyniosy pozytywnego skutku, wymiem i zainstalu ponownie przywód glosnikowy.
Tony niskie/ wysokie są mało intensywne	Dostosuj ustawienia barwy dlżwieku odiornika/wzmacniacza.Sprawdź,czy nie ma szpary między koszem glosnika a powierzchnia sciany.Zamien przywodny podȩczzone do dodatniogo i ujemné zacisku odiornika/wzmacniacza.Odlącz przywód glosnika od kanalu odiornika/wzmacniacza i podȩcz go do(innergo kanalu.
Zakłocenia/szum z glosnika	Sprawdź,czy przywodny glosnikowe są w dobrym stanie, prawnloo podȩczone do glosnika i odiornika/wzmacniacza orazczy nie stykaj są w obrebie zacisków.Prawidloo podȩcz ironicto muzyki do odiornika/wzmacniacza.Patrz „Dźwięk dochodzi tylko z jegno glosnika".

Akcesoria

W przypadku niedućzonej konstrukcji naleź uzyć zestawu Bose® rough-in kit.

Zestaw zawiera czeci dla dwoch gośników i jest przyznaczony do instalaci po umieszczeniu belek stropowych i przyzd Zamontowaniem pły t sciennych. Po zainstalowaniu zestaw zapewnia亂sce dla kazdego gośnika i wskazuje, gdzie nalezy przygotownik otwor na gośnik w plicie sciennej.

Aby uzyskac wiecej informaci dotyczych zamowienia akcesoriow, nalezy skontaktowaic sie z Dzialem Oblugi Klientow firmy Bose. Nalezy skorzysta c z listy adresow umieszczonej w opakowaniu.

Dział Obstugi Klientów

Aby uzyskać dodatkowa pomoc zwiazana z korzystaniem z systemu:

• Odwiedź wityrne owners.Bose.com
• Skontaktuj sie z Dzialem Oblugi Klientów firmy Bose. Naleź skorzystać z listy adresów umieszczonej w opakowaniu.

Ograniczona gwarancja

System jest objety ograniczona gwarancja. Szczegolowe informacje dotyczawe ograniczonej gwarancji są dostepné na dostarczonej razem z urzadzeniem karcie rejestracyjnej produktu. Na karcie można równieźznaleźc informacje dotyczawe sposobu rejestraci. Rezygnacja z rejestracji nie są wptywu na uprawnienia wynikajace z ograniczonej gwarancji.

Dolaczone do tego produktu informacione na temat gwarancji nie dotyczza Australii i Nowej Zelandii. Szczegolowe informacione dotyczace gwarancji w Australii i Nowej Zelandii przyznawe pod adresem www.bose.com.au/warranty lub www.bose.com.nz/warranty.

Dane techniczne

Zgodnosc

Zgodnosc ze wzmacniaczami lub odiornikami o mocy 10-100 W na kanal/4 do 8 omow

Virtually Invisible® 791 serial II: 50 W mocy ciagjej wg normy IEC przy 6 omach

Virtually Invisible® 591: 50 W mocy ciaglej wg normy IEC przy 8 omach

Osprzeg gtosnika Virtually Invisible 791 serial II:

Dwa kopulkowe glosniki wysokotonowe o srednicy 25,4 mm skonfigurowane w ukladzie macierzy

Jeden glosnikiskotonowy o duzym skoku o srednicy 178 mm

Osprzeg gtosnika Virtually Invisible 591:

Dwa kopulkowe glosniki wysokotonowe o srednicy 19 mm skonfigurowane w ukladzie macierzy

Jeden glosnikiskotonowy o duzym skoku o srednicy 127 mm

Wymiary glosnika Virtually Invisible 791 serial II:

Srednica: 214 mm

Wymiar w glab sufitu: 105,2 mm

Srednica maskownicy: 254 mm

Srednica otworu w suficie: 219 mm

Wymiary glosnika Virtually Invisible 591:

Srednica: 166 mm

Wymiar w glab sufitu: 96,7 mm

Srednica maskownicy: 206 mm

Wymagana srednica otworu w suficie: 170 mm

Waga

Virtually Invisible 791 serial:2,18 kg kaźdy

Virtually Invisible® 591:1,45 kg každy
