사용 설명서 Virtually Invisible 591 BOSE

591:1.45. (3.19)2 - 한국어

이 사용자 안내서를 주의하여 읽고 향후 참조를 위해

• 촛불과 같은 무방비 상태의 불꽃을 제품 위나 근처에 두지

제품은 현지, 주, 연방 및 업계 규정을 준수하여 사용해야 합니다. 지역 건물 법규 및 규정을 포함한 적용 가능한 건물 법규에 따라 라우드스피커와 마운팅 시스템이 설치되었는지 확인하는 것은 설치하는 사람의 책임입니다.

• 무거운 물건을 불안전하게 마운팅하거나 머리 위로 걸어 놓으면 심각한 인명 상해와 재산 손실이 발생할 수 있습니다. 사용 목적에 따른 마운팅 방법의 안정성을 판단하는 것은 설치하는 사람의 책임입니다.

• 본 스피커는 벽면 매입이나 석조 건물의 천장, 드롭 천장에 매입 설치하도록 설계되지 않았으며, 이를 권장하지도 않습니다.

• 본 제품은 공기 조화기용 천장 속 공간에 사용하도록 제작된

• 안전 관련 표시는 제품 외장을 참조하십시오.

• 스피커 또는 액세서리를 개조하지 마십시오. 허가 없이 변경하면 안전, 규정 준수 및 시스템 성능에 문제가 발생할 수

• 본 안내서의 설치 지침에 따라 스피커에서 모든 절연재를

경고: 질식 위험이 발생할 수 있는 소형 부품을 포함하고 있습니다. 3세 미만의 어린이가 사용하기에 부적합합니다. 경고: 이 제품에는 자석 재질이 포함되어 있습니다. 사용자 몸에 이식한 의료 기기의 작동에 어떤 영향이 있는지에 관해 질문이 있을 경우 의사에게 문의하십시오.

이 제품은 실내에서만 사용해야 합니다. 이 제품은 레저용 차량이나 선박 등의 야외에서 사용하도록 설계되거나 테스트되지

5. 본 장비를 물 가까이에서 사용하지 마십시오.

6. 제조업체의 지침에 따라 설치하십시오.

7. 방열기나 난방기, 전기 난로 또는 열을 발생시키는 기타 기기(증폭기

8. 제조업체에서 지정한 부품이나 액세서리만 사용하십시오.

유해 물질의 명칭 및 농도 유해 물질부품 번호납(Pb) 수은(Hg) 카드뮴(Cd)6가 크롬(VI)폴리브롬화

X O O O O O 본 테이블은 SJ/T 11364 조항에 따라 준비되었습니다. O: 이 부품의 모든 동종 재질에 함유된 이 유해 물질이 GB/T 26572에서 규정한 제한 요구사항 미만임을 나타냅니다. X: 이 부품에 사용된 동종 재질 중 최소한 하나에 함유된 이 유해 물질이 GB/T 26572에서 규정한 제한 요구사항을 초과함을 의미합니다. 이 표시는 제품을 가정용 쓰레기처럼 폐기해서는 안 되며 적합한 수거 시설에 보내 재생해야 함을 의미합니다. 올바른 폐기와 재생을 통해 천연 자원, 인류 건강 및 환경을 보호하는 데 일조할 수 있습니다. 이 제품의 폐기 및 재생에 대한 자세한 정보는 지방 자치체, 폐기물 수거 업체 또는 이 제품을 구입한 매장에 문의하십시오. Bose Corporation은 이 제품이 지침서 1999/5/EC 및 기타 모든 적용 가능한 EU 지침의 필수 요건과 관련 조항을 준수하고 있음을 여기에서 선언합니다. 표준 부합 신고서 전문은 www.Bose.com/compliance를 참조하십시오. 중국 수입업체: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone EU 수입업체: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 대만 수입업체: Bose Taiwan Branch, Room 905, 9F, Worldwide House, 131 Min Sheng East Rd, Section 3, Taipei, Taiwan, 105 기록용으로 작성하여 보관하십시오. 모델 번호: _________________________________________________ 일련 번호: _________________________________________________ 구입일: ____________________________________________________ 영수증을 사용자 안내서와 함께 보관하십시오.

일련 번호의 첫 자리 굵은 글자체는 제조 년도를 나타냅니다. 즉

2005년 또는 2015년입니다. VIRTUALLY INVISIBLE은 미국 및 기타 국가에서 Bose Corporation의 등록 상표입니다. © 2017 Bose Corporation. 사전 서면 승인 없이 본 설명서의 특정 부분을 복제, 변경, 배포 또는 사용할 수 없습니다.한국어 - 3

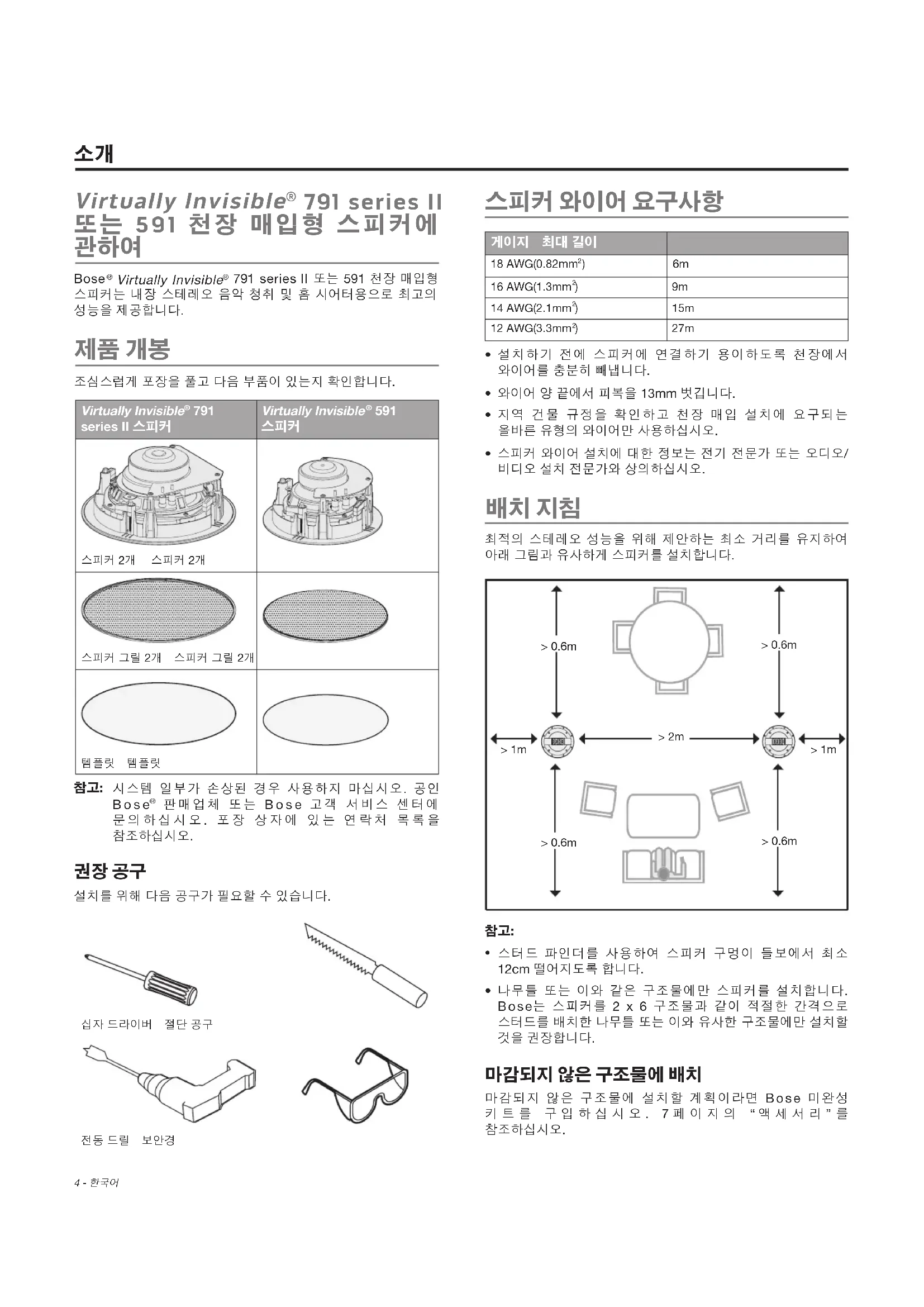

791 series II 또는 591 천장 매입형 스피커에

791 series II 또는 591 천장 매입형 스피커는 내장 스테레오 음악 청취 및 홈 시어터용으로 최고의

조심스럽게 포장을 풀고 다음 부품이 있는지 확인합니다. Virtually Invisible

스피커 2개 스피커 2개스피커 그릴 2개 스피커 그릴 2개템플릿 템플릿참고: 시스템 일부가 손상된 경우 사용하지 마십시오. 공인 Bose

판매업체 또는 Bose 고객 서비스 센터에 문의하십시오. 포장 상자에 있는 연락처 목록을

설치를 위해 다음 공구가 필요할 수 있습니다. 십자 드라이버 절단 공구전동 드릴 보안경 스피커 와이어 요구사항 게이지 최대 길이18 AWG(0.82mm ) 6m16 AWG(1.3mm ) 9m14 AWG(2.1mm ) 15m12 AWG(3.3mm ) 27m

• 설치하기 전에 스피커에 연결하기 용이하도록 천장에서 와이어를 충분히 빼냅니다.
• 와이어 양 끝에서 피복을 13mm 벗깁니다.

• 지역 건물 규정을 확인하고 천장 매입 설치에 요구되는 올바른 유형의 와이어만 사용하십시오.

• 스피커 와이어 설치에 대한 정보는 전기 전문가 또는 오디오/ 비디오 설치 전문가와 상의하십시오.

최적의 스테레오 성능을 위해 제안하는 최소 거리를 유지하여 아래 그림과 유사하게 스피커를 설치합니다. 스터드 파인더를 사용하여 스피커 구멍이 들보에서 최소 12cm 떨어지도록 합니다.

• 나무틀 또는 이와 같은 구조물에만 스피커를 설치합니다. Bose는 스피커를 2 x 6 구조물과 같이 적절한 간격으로 스터드를 배치한 나무틀 또는 이와 유사한 구조물에만 설치할 마감되지 않은 구조물에 배치 마감되지 않은 구조물에 설치할 계획이라면 Bose 미완성 키트를 구입하십시오. 7페이지의

1. 스피커 위치에 템플릿을 대고 본뜹니다.

경고: 위험 요소가 뒤에 숨겨져 있는 표면(전기 배선 또는 배관 등)을 절단하지 마십시오. 스피커를 마운팅할 자신이 없는 경우 설치 전문가에게 의뢰하십시오.

2. 절단 공구가 들어가기에 충분한 크기로 템플릿 영역 내부를

5. 구멍 주위의 찢기거나 거친 부분을 깔끔하게 정리합니다.

1. 스피커 와이어를 최소한 36cm 당겨 뺍니다.

사용자가 서있는 곳에서 스피커까지 연결할 와이어를

2. 양극 와이어를 스피커의 적색 표시 단자에 연결합니다.

참고: 단자 표시는 단자 상단에 위치해 있습니다. Virtually Invisible

3. 음극 와이어를 스피커의 흑색 표시 단자에 연결합니다.

1. 스피커의 바깥 가장자리를 잡고 구멍에 삽입합니다.

참고: 스피커 전면에 장착된 2개의 작은 드라이버를 누르지 않도록 합니다. 스피커가 손상될 수 있습니다. Virtually Invisible

591 스피커 주의: 말총 회반죽, 신문, 셀룰로오스 또는 발포재와 같은 특정 형태의 절연재는 불이 붙을 수 있습니다. 모든 절연재를 스피커에서 멀리 치워야 합니다.

2. 십자 스크루드라이버를 사용하여 모든 클램프를 조입니다.

참고: 전동 드릴을 사용할 경우 가장 낮은 토크 설정을 Virtually Invisible

그릴은 스피커 림에 자력으로 부착됩니다. 그릴을 스피커 위에 배치합니다. Virtually Invisible

그릴을 스피커에 부착하기 전에 스피커 그릴에 페인트를 칠할 수 있습니다. Bose

는 제품 출고 후 도포하는 페인트의 접착력 또는 마감에 책임을 지지 않습니다.

• 라텍스 또는 오일 성분의 건축용 페인트는 흡관식 스프레이 건에 사용하기 위해 희석해야 합니다. 스프레이 건과 함께 제공된 사용자 안내서에서 가이드라인을 참조하십시오.

• 그릴 표면이 손상될 수 있으므로 막힌 페인트를 제거하기 위해 그릴 구멍에 날카로운 물체를 사용할 때는 스피커 설치한국어 - 7

문제 해결 방법스피커에서 소리가 나지 않는 경우

• 스피커 와이어가 스피커 또는 수신기/증폭기에서 분리되지 않았는지 확인합니다.
• 수신기/증폭기의 설정을 확인합니다. 수신기/ 증폭기 사용자 안내서에서 설정에 관한 지침을

• 다른 스테레오 스피커가 수신기/증폭기의 두 번째 오디오 출력 세트에 연결된 경우 스피커에 연결된 A 또는 B 출력에 일치하는 올바른 A 또는 B 스피커 설정을 선택해야 합니다.한쪽 스피커에서만 소리가 날

• 수신기/ 증폭기에서 밸런스 콘트롤을 중앙에

• 수신기/증폭기의 양극과 음극 단자 와이어가 서로 접촉되지 않아야 합니다.
• 수신기/증폭기 채널에서 스피커 와이어를 분리하여 다른 수신기/증폭기 채널에 다시 연결합니다.

• 스피커에 연결되는 스피커 와이어에서 양극과 음극 단자 와이어가 서로 접촉되고 있지 않은지

• 스피커에서 스피커 와이어를 분리하여 또 다른 스피커에 다시 연결합니다. 이 스피커가 작동할 경우 이전 스피커를 서비스 받아야 합니다. 포장 상자에 있는 연락처 목록을 참조하십시오.

• 본 문제 해결 단계에서 문제를 해결하지 못하는 경우 스피커 와이어를 교환하고 다시 설치합니다. 저음/고음이 약할 경우
• 수신기/증폭기의 음색 밸런스 설정을 조정합니다.

• 스피커 프레임과 벽 표면 사이에 틈이 없어야

• 수신기/증폭기의 양극 및 음극 단자에 연결된 와이어를 서로 맞바꿉니다.
• 수신기/증폭기 채널에서 스피커 와이어를 분리하여 다른 수신기/증폭기 채널에 다시 연결합니다. 스피커에서 잡음/소음이 날 경우
• 와이어 상태가 양호하고 스피커와 수신기/증폭기에 단단히 연결되어 있고 단자를 교차 접촉하고 있지

수신기/증폭기에 올바르게 연결합니다.

마감되지 않은 구조물의 경우 Bose 미완성 키트를 사용합니다. 두 스피커의 부품이 포함된 이 키트는 들보 설치 후 석고보드 추가 전에 설치할 수 있도록 제작되어 있습니다. 설치가 끝나면 키트에는 각 스피커를 위한 공간이 확보되며 석고보드에 스피커 구멍을 뚫을 위치가 표시됩니다. 자세한 정보가 필요하거나 액세서리를 주문하려면 Bose 고객 서비스 센터에 문의하십시오. 포장 상자에 있는 연락처 목록을

• Bose 고객 서비스 센터에 문의하십시오. 포장 상자에 있는 연락처 목록을 참조하십시오.

시스템은 제한 보증의 적용을 받습니다. 제한 보증의 자세한 내용은 제품 포장에 포함된 등록 카드에 제공되어 있습니다. 등록 방법은 카드의 지침을 참조하십시오. 등록하시지 않더라도 제한 보증에 대한 권리에는 영향이 없습니다. 이 제품에 제공된 보증 정보는 오스트레일리아와 뉴질랜드에는 적용되지 않습니다. 오스트레일리아와 뉴질랜드 보증에 대한 자세한 정보는 웹사이트 www.Bose.com.au/warranty 또는 www.Bose.co.nz/warranty를 참조하십시오.

호환되는 증폭기 또는 수신기 정격: 채널 당 10-100W/4 ~ 8옴 정격 Virtually Invisible

791 series II: 50W IEC 연속 전원 처리, 6옴

591: 50W IEC 연속 전원 처리, 8옴 정격 Virtually Invisible

791 series II 드라이버 보완재: 어레이로 구성된 25.4mm 돔형 트위터 2개 178mm 고진폭 우퍼 1개 Virtually Invisible

591 드라이버 보완재: 어레이로 구성된 19mm 돔형 트위터 2개 127mm 고진폭 우퍼 1개 Virtually Invisible

791 series II 치수: 직경: 214mm천장 매입 깊이: 105.2mm그릴 직경: 254mm 천장 구멍 직경: 219mm Virtually Invisible

591 치수: 직경: 166mm 천장 매입 깊이: 96.7mm 그릴 직경: 206mm 필요한 천장 구멍 직경: 170mm 직경
