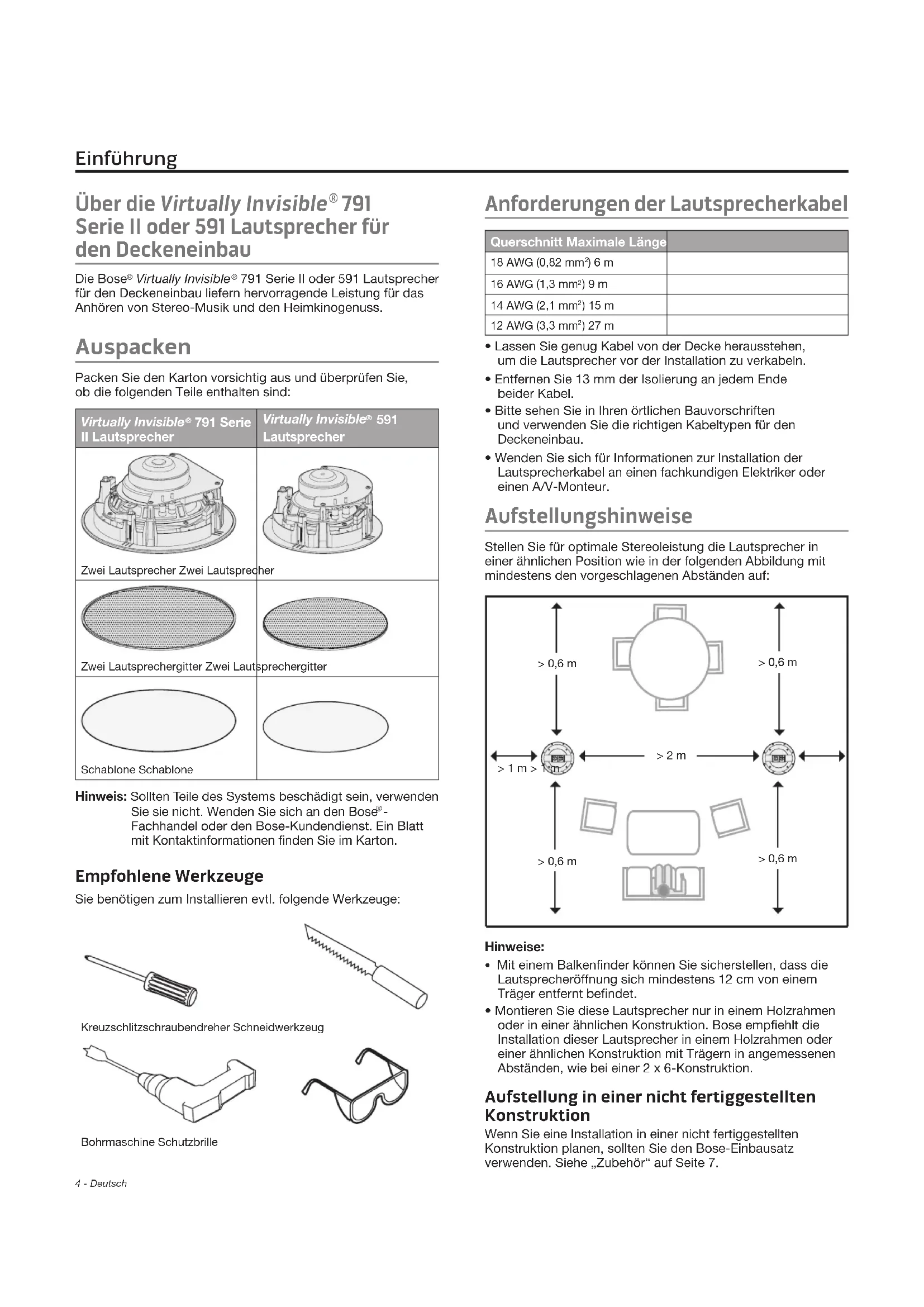

Einführung

Über die Virtually Invisible® 791 Serie II oder 591 Laufsprecher für den Deckeneinbau. 4

Auspacken 4

Empfohlene Werkzeuge 4

Anforderungen der Lautsprecherkabel 4

Aufstellungshinweise 4

Aufstellung in einer nicht fertiggestellten Konstruktion 4

Installieren der Laatsprecher

Aussagen der Lautsprecheröffnung 5

Anschlieben der Lautsprecherkabel 5

Installieren der Laufsprecher 6

Anbringend Gitters 6

Pflege und Wartung

Fehlerbehebung 7

Zubehor 7

Kundendienst. 7

Eingeschränkte Garantie 7

Technische Daten 7

Über die Virtually Invisible® 791 Serie II oder 591 Laufsprecher für den Deckeneinbau

Die Bose® Virtually Invisible® 791 Serie II oder 591 Laufsprecher für den Deckeneinbau liefern hervorragende Leistung für das Anhören von Stereo-Musik und den Heimkinogenuss.

Auspacken

Packen Sie den Karton vorsichtig aus und überprüfen Sie, ob die folgenden Teile enthalten sind:

Virtually Invisible® 791 Serie II Laufsprecher
Virtually Invisible 591 Lautsprecher

Zwei Laatsprecher Zwei Laatspredher

Zwei Laufsprechergitter Zwei Laufsprechergitter

Schablone Schablone

Hinweis: Sollten Teile des Systems beschädigt sein, verwenden Sie sie nicht. Wenden Sie sich an den Bose-Fachhandel oder den Bose-Kundendienst. Ein Blatt mit Kontaktinformationenfinden Sie im Karton.

Empfohlene Werkzeuge

SiebenotigenzumInstallierenevtl.folgendeWerkzeuge:

Kreuzschlitzschraubendreher Schneidwerkzeug

Bohrmaschine Schutzbrille

Anforderungen der Laufsprecherkabel

Querschnitt Maximale Länge
18 AWG (0,82 mm2) 6 m
16 AWG (1,3 mm2) 9 m
14 AWG (2,1 mm2) 15 m
12 AWG (3,3 mm2) 27 m

• Lassen Sie genug Kabel von der Decke herausstehen, um die Laufsprecher vor der Installation zu verkabeln.
• Entfernen Sie 13 mm der Isolierung an jedem Ende beider Kabel.
  -itte sehen Sie in Ihren ortlichen Bauvorschriften und verwenden Sie die richtigen Kabeltypen fur den Deckeneinbau.
• Wenden Sie sich für Informationen zur Installation der Laufsprecherkabel an einen fachkundigen Elektriker oder einen A/V-Monteur.

Aufstellungshinweise

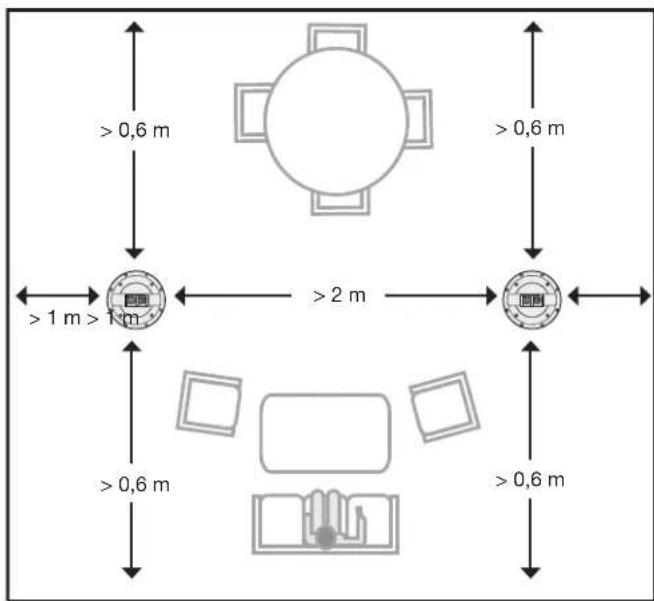

Stellen Sie für optimale Stereoleistung die Lautspricher in einer ähnlichen Position wie in der folgenden Abbildung mit mindestens den vorgeschlagenen Abständen auf:

Hinweise:

• Mit einem Balkenfinder können Sie sicherstellen, dass die Laufsprecheröffnung sich mindestens 12 cm von einem Träger entfernst befindet.
• Montieren Sie diese Laufsprecher nur in einem Holzrahen oder in einer ähnlichen Konstruktion. Bose empfeht die Installation dieser Laufsprecher in einem Holzrahen oder einer ähnlichen Konstruktion mit Trägern in angemessenen Abständen, wie bei einer 2 x 6-Konstruktion.

Aufstellung in einer nicht fertiggestelltener Konstruktion

Wenn Sie eine Installation in einer nicht fertiggestelltener Konstruktion planen, sollen den Bose-Einbausatz verwenden. Siehe „Zubehör" auf Seite 7.

Aussagen der Laufsprecheröffnung

1. Zeichnen Sie am vorgesehenen Ort der Laufsprecher eine Linie um die Schablone.

WARNING: Schneiden Sie nicht in Flächen, hinter denen sich elektrische Leitungen, Rohre oder ähnliches befinden. Wenn Sie Bedeken bei der Befestigung der Laatsprecher haben, siehen Sie einen qualifizierten Fachbetrieb zu Rate.

1. Bohren Sie in den Schablonenbereich ein Loch, das für Ihr Schneidwerkzeug groß genug ist.
2. Schneiden Sie entlang der gezeichneten Linie.

1. Entfernen Sie das ausgeschnittene Teil.
2. Beseitigen Sie gerissene oder raue Materialien rund um die Öffnung.

Anschlieben der Laufsprecherkabel

1. Ziehen Sie mind. 36 cm Laufsprecherkabel Heraus.
   Lassen Sie genug Kabel übrig, um den Laufsprecher an ihrer Standort anzuschreiben.

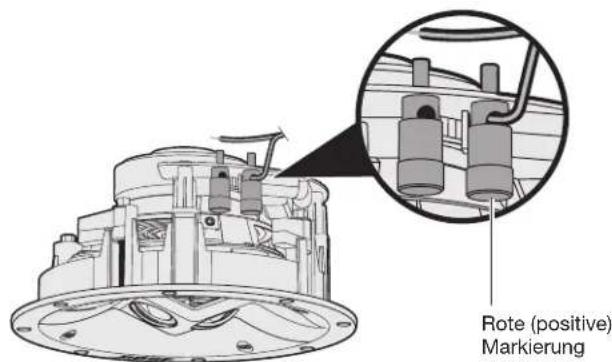

1. Schlieben Sie die positive Ader an die rot markierte Klemme am Laatsprecher an.

Hinweis: Die Klemmenmarkierung befindet sich oben an der Klemme.

Virtually Invisible 591 Lautsprecher

1. Schlieben Sie die negative Ader an die schwarz markierte Klemme am Laatsprecher an.

Installieren der Laufsprecher

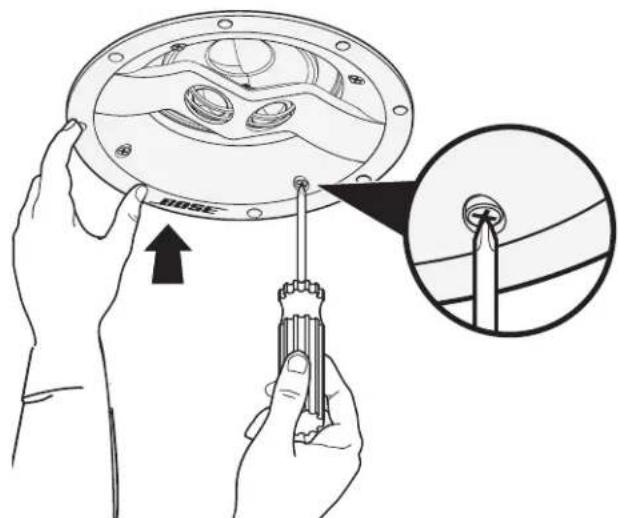

1. Halten Sie den Laufsprecher an den Außenkanten, während Sieihn in die Öffnung einfahren.

Hinweis: Drücken Sie nicht auf die zwei kleinen Treiber an der Vorderseite des Laufsprechers. Dies konnte den Laufsprecher beschädigen.

Virtually Invisible 591 Lautsprecher

ACHTUNG: Bestimmte Formen der Dammung (wie Zeitungen, Zellulose oder andere eingeblasene Materialien) können eine Brandgefahr darstellen. Halten Sie Dammstoffe von den Laatsprechem fern.

1. Ziehen Sie alle Klemmschrauben mit einem Kreuzschlitzschraubendreher fest.

Hinweis: Wenn Sie einen Akkuschrauber verwenden, stellen Sie die niedrigste Geschwindigkeit ein.

Virtually Invisible 591 Lautsprecher

Anbringend Gitters

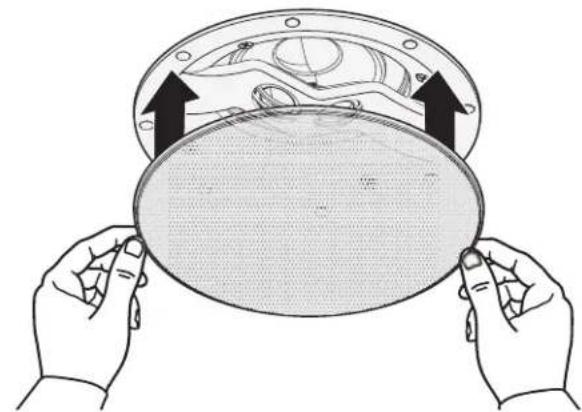

Das Gitter wird mit Magneten am Rand des Laufsprechers angebracht.

Bringen Sie das Gitter am Laufsprecher an.

Virtually Invisible 591 Lautsprecher

Lackieren des Gitters

Sie konnen die Laufsprechergitter lackieren, bevor Sie sie am Laufsprecher anbringen. Bose^® übernimmt keine Verantwortung für die Haftfähigkeit und Qualität der nachträglich aufgebrachten Farbe.

• Latexfarbe oder Wandfarbe auf Ölbasis muss zum Spruhen mit einer Spritzpistole verdünnt werden. Nahere Informationen finden Sie in der mit ihrer Spritzpistole mitgelieferten Bedienungsanleitung.
• Gehen Sie bei der Verwendung von scharfen oder spitzen Gegenständen vorsichtig vor, um Lackansammlungen in den Gitterlochungen zu entfern. Dies kann das Gitter beschädigen.

Fehlerbehebung

Problem Lösung
Kein Ton an den Laut-sprechern	Stellen Sie safer, dass die Lautspracherkabel nicht von den Lautsprachern oder dem Empfänger/Verträger getrennt werden. Prüfen Sie die Einstellungen an Ihrm Receiver/Verträger. Weitere Informationen zu den Einstellungen finden Sie in der Bedienungsanleitung des Receivers/Verträkers. Wenn weitere Stereolatsprecher an einen zweiten Satz Audioausgänge an Ihrm Receiver/Verträker angeschlossen sind, während die wichtigen A- oder B-Lautspruchereinstellungen für die A- oder B-Ausgänge der Lautspricher.
Kein Ton von einem Laufsprecher	Bringen Sie den Balance-Regler am Receiver bzw. Verträker in die mittlere Stellung. Vergewissem Sie sich, dass sich die Adern an den positiven und negativen Klemmen am Receiver/Verträker nicht berühren. Entfernen Sie das Lautspracherkabel vom Ausgang des Receivers/Verträkers und verbinden Sie es mit einem anderen Kanal. Prüfen Sie, ob sich die Adern an den positiven und negativen Klemmen an der Stelle berühren, an der die Lautzspracherkabel an den Lautspricher angeschlossen sind. Entfernen Sie das Lautspracherkabel vom Lautsprecher und schreiben Sie es an einen anderen Laufsprecher an. Wenn dieser Lautsprecher funktioniert, muss der andere Lautsprecher repariert werden. Ein Blatt mit Kontaktinformationen finden Sie im Karton. Tauschen Sie das Lautzspracherkabel aus und installieren Sie es wieder, wenn diese Fehlerbehebungsschritte das Problem nichtlös.
Schwache Bände oder Höhen	Passen Sie die Tonbalance-Einstellung am Receiver/Verträker an. Vergewissem Sie sich, dass keine Lücken zwischen dem Lautzspracherrahmen und der Wandfläche vorhanden sind. Vertauschen Sie die Adern, die an den positiven und negativen Klemmen am Receiver/Verträker angeschlossen sind. Entfernen Sie das Lautzspracherkabel vom Ausgang des Receivers/Verträkers und verbinden Sie es mit einem anderen Kanal.
Rauschen vom Lautsprecher	Vergewissem Sie sich, dass die Kabel in gutem Zustand sind, dass sie fest an den Lautzprecher und den Receiver/Verträker angeschlossen sind und dass sie sich zwischen Klemmen nicht berühren. Schließen Sie die Musikquelle richtig an den Receiver/Lautspricher an. Siehe „Kein Ton von einem Lautzspricher“.

Zubehör

Verwenden Sie für nicht fertiggestellte Konstruktionen den Bose®-Einbausatz.

Der Bausatz enthalt die Teile für zwei Laufsprecher und ist für die Montage nach Anbringen der Träger und vor Hinzufugen der Gipskartonplatten gedacht. Der Bausatz reserviert einen Platz für jeder Laufsprecher und gibt an, wo die Laufsprecheröffnung in der Gipskartonplatte erfolgen soll.

Wenden Sie sich an ihren Bose-Kundendienst, wenn Sie weitere Informationen wünschen oder Zubehörteile bestellen möchten. Ein Blatt mit Kontaktinformationen finden Sie im Karton.

Kundendienst

Wenn Sie zusätzliche Hilfe bei der Verwendung des Systems benötigen:

• Besuchen Sie owners.Bose.com
• Wenden Sie sich an den Bose-Kundendienst. Ein Blatt mit Kontaktinformationen finden Sie im Karton.

Eingeschränkte Garantie

Für das System gilt eine eingeschränkte Garantie. Einzelheiten zu den Garantiebedingungen finden Sie auf der Produktregistrierungskarte im Karton. Wie Sie sich registrieren, ist auf der Karte beschrieben. Ihr eingeschränkte Garantie ist jedoch unabhängig von der Registriierung gültig.

Die mit thisem Produkt angegebenen Garantieinformationen gelten nicht in Australien und Neuseeland. Nahere Informationen zu unserer Garantie in Australien und Neuseeland finden Sie auf unserer Website unter www.Bose.com.au/warranty oder www.Bose.co.nz/warranty.

Technische Daten

Kompatiabilität

Kompatibel mit Verständern oder Receivern mit 10-100 W pro Kanal/4 bis 8 Ohm

Virtually Invisible® 791 Serie II: 50 W Dauerbelastbarkeit nach IEC an 6 Ohm

Virtually Invisible® 591: 50 W Dauerbelastbarkeit nach IEC an 8 Ohm

Virtually Invisible® 791 Serie II Treiber:

Zwei 1" (25.4 mm) Kalottenhöchtoner als Array konfiguriert
Ein 7" (178 mm) High-Excursion-Woofer

Virtually Invisible 591 Treiber:

Zwei 3 / 4 (19 mm) Kalottenhochtöner als Array konfiguriert
Ein 5'' (127 mm) High-Excursion-Wofer

Virtually Invisible® 791 Serie II Abmessungen

Durchmesser: 214 mm

Tiefe in der Decke: 105,2 mm

Gitterdurchmesser: 254 mm

Durchmesser der Deckenöffnung: 219 mm

Virtually Invisible 591 Abmessungen:

Durchmesser: 166 mm

Tiefein derDecke:96,7mm

Gitterdurchmesser: 206 mm

Erforderlicher Durchmesser der Deckenöffnung: 170 mm
Durchmesser

Gewicht

Virtually Invisible® 791 Serie II: jeweils 2,18 kg

Virtually Invisible 591: jeweils 1,45kg

Virtually Invisible® 791 series II meretei:

Atmero: 214 mm (8,4")

Virtually Invisible ^® 591 meretei:

Atmero: 166 mm (6,5")

Du kan trenge folgende verktoy for a fullfore monteringen:

Wiertarka Okulary ochronne

Virtually Invisible® 591: 50 W IEC kontinuierlig markeffekt,** märkt für 8 ohm

Drivstegskomplement for Virtually Invisible® 791 series II-högtalare:
