Virtually Invisible 591 - Kaiuttimet BOSE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kattoon asennettava kaiutin
Merkki	Bose
Malli	Virtually Invisible 591
Kaiuttimen halkaisija	166 mm
Ritilän halkaisija	206 mm
Syvyys katossa	96,7 mm
Vaadittavan aukon halkaisija	170 mm
Yksikköpaino	1,45 kg
Sallittu teho (IEC)	50 W jatkuva 8 ohmilla
Vahvistimen yhteensopivuus	10-100 W per kanava, 4-8 ohmia
Bassokaiutin	127 mm (5") korkea hyötysuhde
Diskanttikaiuttimet	Kaksi 19 mm kupolia ryhmässä
Asennustyyppi	Kattoon asennettava
Suositeltu kaapelin poikkipinta	18 AWG (0,82 mm²) enintään 6 m, 16 AWG (1,3 mm²) enintään 9 m
Asennusmateriaali	Puurakenne tai vastaava
Mukana tulevat tarvikkeet	2 kaiutinta, 2 ritilää, 2 sabluunaa
Huolto	Ritilän maalaus mahdollista (lateksi- tai öljyväri ohennettuna ruiskulla)
Käyttölämpötila	Vain sisäkäyttöön
Takuu	Rajoitettu takuu (katso ehdot)

Usein kysytyt kysymykset - Virtually Invisible 591 BOSE

Kuinka asennan Bose Virtually Invisible 591 -kaiuttimen kattoon?

Leikkaa 170 mm halkaisijaltaan oleva aukko, vie kaiutinkaapeli, liitä liittimet (+ punainen, - musta), työnnä kaiutin ja kiristä ruuvit kiinnittääksesi sen. Kiinnitä sitten magneettinen ritilä.

Mikä on tarvittava syvyys katossa?

Tarvittava syvyys on 96,7 mm. Varmista, että katon yläpuolella on riittävästi tilaa.

Voinko maalata kaiuttimen ritilän?

Kyllä, ritilä voidaan maalata lateksi- tai öljymaalilla hieman ohennettuna, ruiskulla levitettynä. Varo tukkimasta reikiä.

Millaisia kaiutinkaapeleita suositellaan?

Käytä kaapelia, jonka poikkipinta on 18 AWG (0,82 mm²) enintään 6 m, 16 AWG (1,3 mm²) enintään 9 m, tai paksumpaa pidempiä matkoja varten. Kuori vaippa 13 mm.

Kaiutin ei tuota ääntä, mitä tehdä?

Tarkista kaapeliliitännät kaiuttimen ja vahvistimen liittimistä. Varmista, että vahvistin on päällä ja lähde on oikea.

Mitä tehdä, jos ääni tulee vain yhdestä kaiuttimesta?

Säädä vahvistimen tasapaino keskelle. Varmista, etteivät liitinten kaapelit kosketa toisiaan. Kokeile vaihtaa kanavia tai kaiuttimia ongelman paikantamiseksi.

Voinko asentaa kaiuttimen tiiliseinään tai alakattoon?

Ei, nämä kaiuttimet on suunniteltu asennettavaksi vain puurakenteeseen tai vastaavaan, eivät tiiliseiniin tai alakattoon.

Mikä on suositeltu vahvistimen teho?

Yhteensopivia vahvistimien kanssa 10-100 W per kanava 4-8 ohmia, nimellisteho 50 W IEC jatkuva 8 ohmilla.

Sisältääkö kaiutin magneetteja?

Kyllä, tämä tuote sisältää magneettisia osia. Ota yhteyttä lääkäriin, jos sinulla on lääketieteellinen implantti, johon magneetti voi vaikuttaa.

Kuinka puhdistaa tai huoltaa kaiutin?

Huolto rajoittuu ritilän mahdolliseen maalaukseen. Älä käytä vettä tai kemikaaleja. Vältä kosteutta lähellä.

KÄYTTÖOHJE Virtually Invisible 591 BOSE

Lue tämä käyttoohje huolellisesti ja säästä se tulevaa käytöa varten.

VAROITUKSIA:

• Alà laita laitteen pälletai lahelle avotulta, esimerkiksi palavaa kyntiläa.
  KaikkiaBose 假 -tuotteita kaytettaaessa on noudatettava paakkalisia ja kansallisia maarayksi. Asentajan vastuulla on varmista, etta kaiuttimet ja kiinnitsjarkestema asennetaan sovellettavia rakennusmaarayksi, kuten paikkalisia rakennusmaarayksi ja-saannoksi, noudattaen.
• Raskaan esineen kiinnittäminen tai ripustaminen huonosti saattaa aiheuttta vakavia henkiö-tai laitteistovahinkoja. Asentajan vastuilla on arvioida käytettävien kiinitsymenetelmi n luotettavus.

VAROTOIMENPITEET:

• Naita kaiutimia ei ole tarkoitettu asennettaviksi seinaan, tilikattoon eikä alakattoon.
  Naita kaiuttimia ei ole tarkoitettu kaytettaviksi ilmanvaihtokanavissa.
  Kaiuttimien ulkokuorissa on turvallisuusmerkintõja.
• Alä tee muutoksia kaiuttimin ti niden varusteisii. Ilman lupaa tehydt muutokset voivat vaarantaa turvallisuuden, vaatimusten tāytymisen ja järjestelmän tehokkuuden.
• Alā sijota kaiuttimia eristeiden lahelle.

VAARA: Laitteessa on pienia osia. Ne voivat aiheuttaa tukehtumisvaaran. Ei sovellu alle 3-vuotiaiden lasten kayetettavaki.

VAARA: Tämä laite sisältaa magneetin. Jos mielessäsi on kysmyksiä vaikutuksesta läketieteelliseen implanttiin, ota yhteys läkärin.

HUOMAA: Tata tuotetta on kaytettava sisatiloissa. Sitä ei ole suunnitelu kaytettavaksi ulkona, ajoneuvoissa tai veneissä, eikä ulkona kayttamista ole testattu.

Tärkeita turvallisuusohjeita

1. Lue namä ohjeet.
2. Säilytā nämä ohjeet.
3. Ota kaikki varoitukset huomioon.
4. Noudata kaikkia ohjeita
5. Alä kayta tata laitetta veden lahettyvillä.
6. Asenna laite valmistajan ohjeiden mukaisesti.
7. Āla sijota laitetta minkān lammonlåhteen, kuten lampopattereiden, lampovaraajien, unuien tai muiden lampo a tuottavien laitteiden (vahvistimet mukaan lukien) lahelle.
8. Käytä ainoastaan valmistajan märrittämä lisavarusteita.

Myrkyllisten tai vaarallisten aineiden tai alkuaineiden nimet ja sisälto
	Myrkylliset tai vaaralliset aineiden tai alkuaineet
Osan nimi	Lyijy(Pb)	Eloheopea(Hg)	Kadmium(Cd)	Kuosiaryainen(CR(VI))	Polybrominoitu bifenyll(PBB)	Polybrominoitu difenyllieetteri(PBDE)
PCB-yhdisteel	X O	O O O O	O
Metalliosat	X O	O O O O	O
Muoviosat	O O	O O O O	O
Kaiuttimet	X O	O O O O	O
Johdot	X O	O O O O	O
Tämä taulukko on laadittu SJ/T 11364 -märäysten mukaisesti.O: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tastamateriaialista valmistetuissa osissa alle GB/T 26572 -raja-arvon.
X: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tastamateriaialista valmistetuissa osissa yli GB/T 26572 -raja-arvon.

Tämä symboli merkitsee, etta tuotetta ei saa havittä kotitalousjatteen mukana, vaan se on toimitettava kierratykseen. Kierrattaminen auttaa estamän vahingollisia seurauksia ymparistolle, luonnolle ja ihmister terveydelle. Saat lisatietoja kierrattamisestä paikallisita viranomaisila, kotitalousjatteen kierratyspalvelusta tai likkeestä, josta tuote ostettiin.

Bose Corporation vakuutta taten, etta tama tuote tayttä direktiivin 1999/5/CE (R&TTE-direktiivi) sekä muiden sovellettavien EU-direktiivien vaatimukset. Taydellinen vaatimustemukaisuusvakuutus on osoitteessa www.Bose.com/compliance

Maahantuoja Kiinassa: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Maahantuoja EU:ssa: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

On suositeltavaa sailyttä ostokuitti tämän kayttöohjeen valissä.

Valmistuspäiva:

Sarjanumeron ensimmäinen lihavoitu numero on valmistusvuosi, 5 merkitsee vuotta 2005 tai 2015.

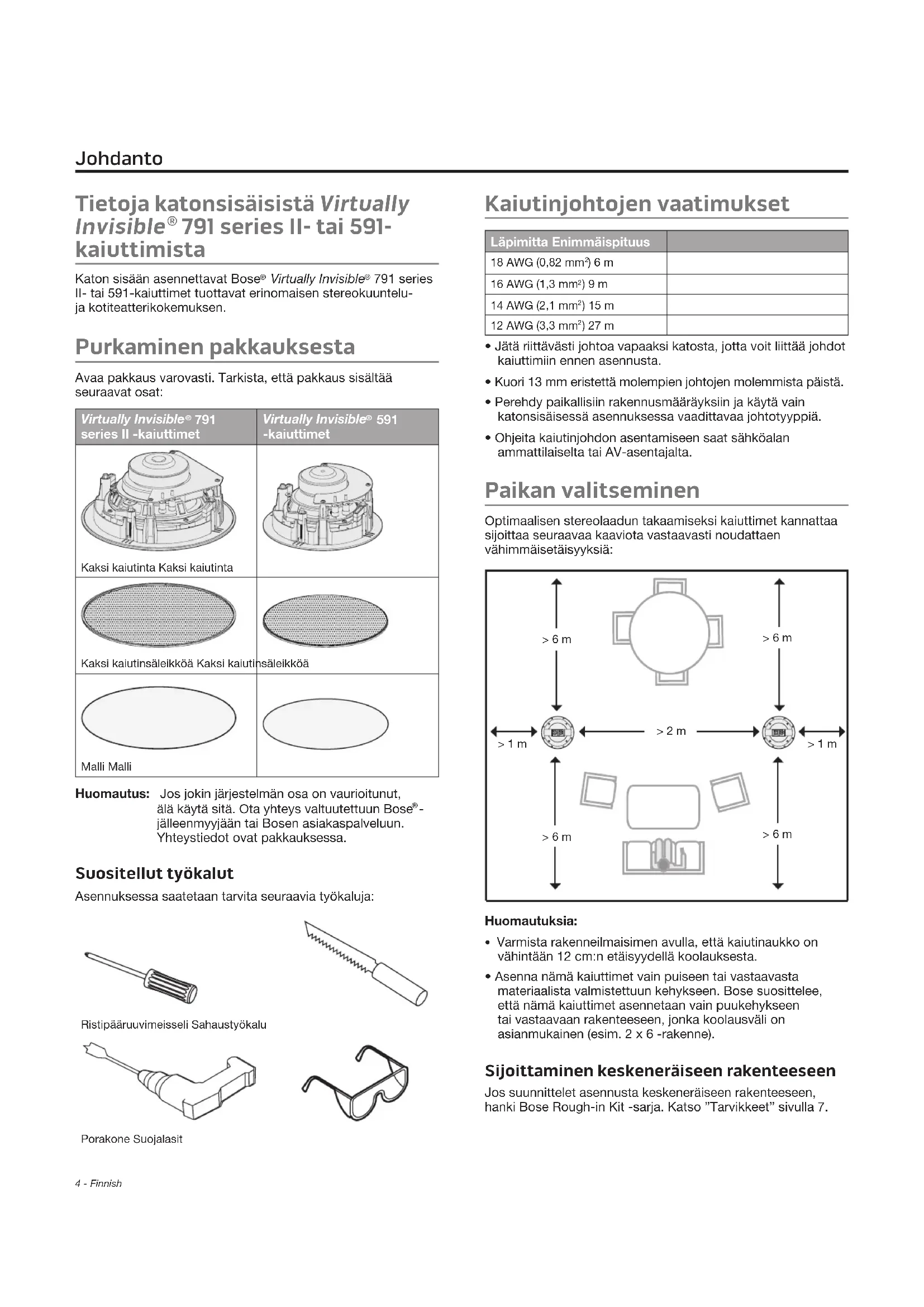

Johdanto

Tietoja katonsisaisista Virtually Invisible 791 series II- tai 591-kaiuttimista. 4

1. Purkaminen pakkauksesta

Suositellut tyokalut 4

Kaiutinohtojen vaatimukset 4

Paikan valitseminen 4

Sjoittaminen keskeneräiseen rakenteeseen 4

Kaiuttimien asentaminen

Aukon sahaaminen kaiutinta varten 5

Kaiutinjohdon liittäminen 5

Saleikon kiinnittäminen 6

Hoito ja kunnossapito

Ongelmanratkaisu 7

Tarvikkeet. 7

Asiakaspalvelu 7

Rajoitetti takuu 7

Tekniset tiedot 7

Tietoja katonsisäisista Virtually Invisible® 791 series II- tai 591-kaiuttimista

Katon sisään asennettavat Bose® Virtually Invisible® 791 series II- tai 591-kaiuttimet tuottavat erinomaisen stereokuunteluja kotiteatterikokemuksen.

Purkaminen pakkauksesta

Avaa pakkaus varovasti. Tarkista, etta pakkaus sisaltaa seuraavat osat:

Virtually Invisible® 791 series II -kaiuttimet	Virtually Invisible® 591 -kaiuttimet
Kaksi kaiutinta Kaksi kaiutinta
Kaksi kaiutinsäleikköä Kaksi kaiutinsäleikköä
Malli Malli

Huomautus: Jos jokin jarestelm an osa on vauroitunut, ala kayta sita. Ota yhteys valtuutettuun Bosejalleenmyyjaan tai Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

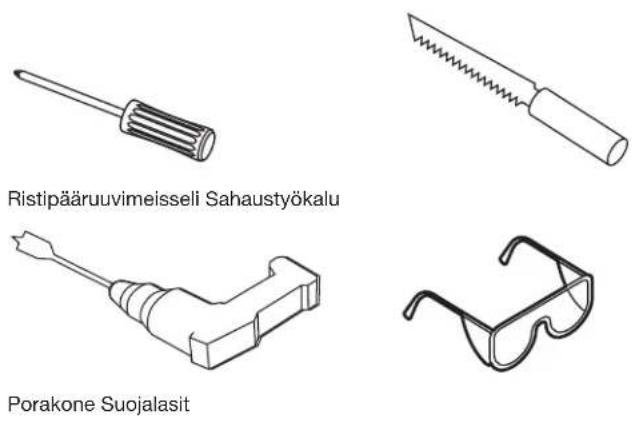

Suositellut tyokalut

Asennuksessa saatetaan tarvita seuraavia tyokaluja:

Kaiutinjohtojen vaatimukset

Läpimitta Enimmäispituus
18 AWG (0,82 mm²) 6 m
16 AWG (1,3 mm²) 9 m
14 AWG (2,1 mm²) 15 m
12 AWG (3,3 mm²) 27 m

• Jata riittavasti johtoa vapaaksi katosta, jotta voit liittaa johdot kaiuttimiin ennen asennusta.
• Kuori 13 mm eristettä molempien johtojen molemmista päistä.
• Perehdy paikallsinr rakennusmaarayksiin ja kayta vain katonsisaisessa asennuksessa vaadittavaa johtotyyppia.
• Ohjeita kaiutinjohdon asentamiseen saat sahkoalan ammattilaiselta tai AV-asentajalta.

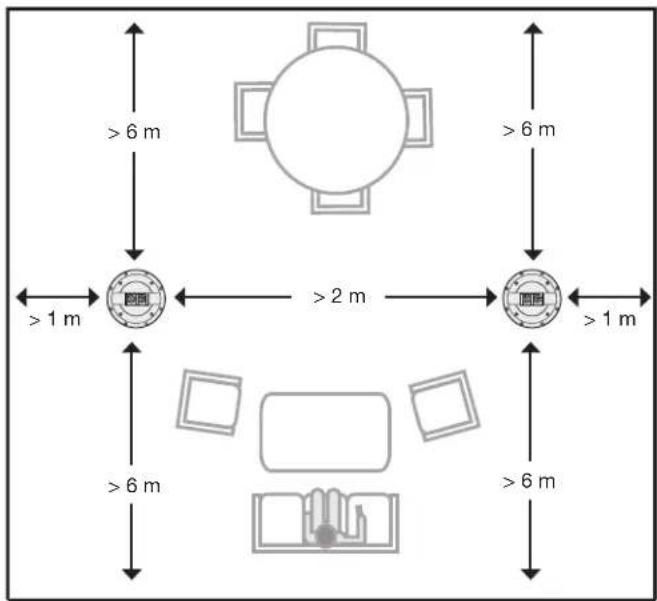

Paikan valitseminen

Optimaalisen stereolaadun takaamiseksi kaiuttimet kannattaa sjoittaa seuraavaa kaaviota vastaavasti noudattaen vahimmäisetäisyyksi:

Huomautuksia:

• Varmista rakenceilmaisimen avulla, etta kaiutaukko on vahintaan 12 cm:n etaisyydella koolauksesta.
• Asenna namä kaiuttimet vain puiseen tai vastaavasta materiaialista valmistetuun kehykseen. Bose suosittee, etta namä kaiuttimet asennetaan vain puukehykseen tai vastaavaan raketeeseen, Jonka koolausvali on asianmukainen (esim. 2 x 6 -rakenne).

Sijoittaminen keskeneräiseen rakenteeseen

Jos suunnittelet asennusta keskeneräiseen rakenteeseen, hanki Bose Rough-in Kit -sarja. Katso "Tarvikkeet" sivulla 7.

Aukon sahaaminen kaiutinta varten

1. Jaljennà malli kaiuttimen paikalle.

VAARA: Alä saeha pintoja, joiden takana voi olla sähkö-tai vesijohtoja tai muita rakenteita, jotka eivat saa vaurioitua. Jos olet epavarma asennustaidoistasi, ota yhteys ammattiasentajaan.

1. Poraa mallin alueelle sahaustyokalulle sopiva aukko.
2. Sahaa piirtamääsi vivaa pitkin.

1. Irrota sahattu osa.
2. Puhdista repeytym aukon ympaillt.

Kaiutinjohdon liittäminen

1. Vedä ulos vahintaaan 36 cm kaiutinjohtoa.

Johdon tulee ulottua reilusti seisomapaikasta kaiuttimen liittamiskohtaan.

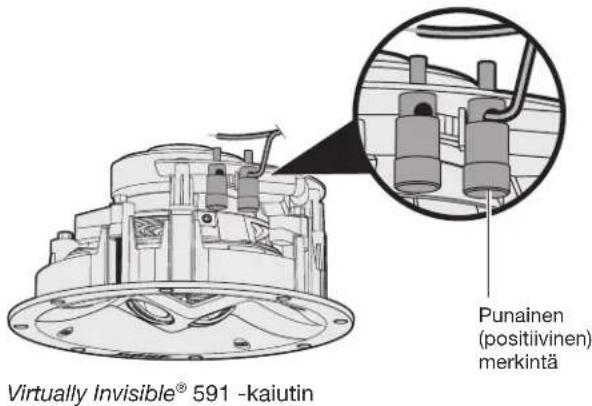

1. Liitä positivinen johdin kaiuttimen punaisella merkittyyn liitäntään.

Huomautus: Liiattann merkinta on sen ylaosassa.

1. Liitä negatiivinen johdin kaiuttimen mustalla merkittyn liitantään.

1. Työnnä kaiutin aukosta pitelemällä sitä ulkoreunoista.

Huomautus: Älä paina kaiuttimen etuosan kahta pientä ohjainta. Kaiutin voi vauroitua.

Virtually Invisible 591 - kaiutin

VAROITUS: Tietyt eristeet, kuten sanomalehdet, sellulooasa ja oljet, voivat syttyä tuleen. Pidä eristeet loitolla kaiuttimista.

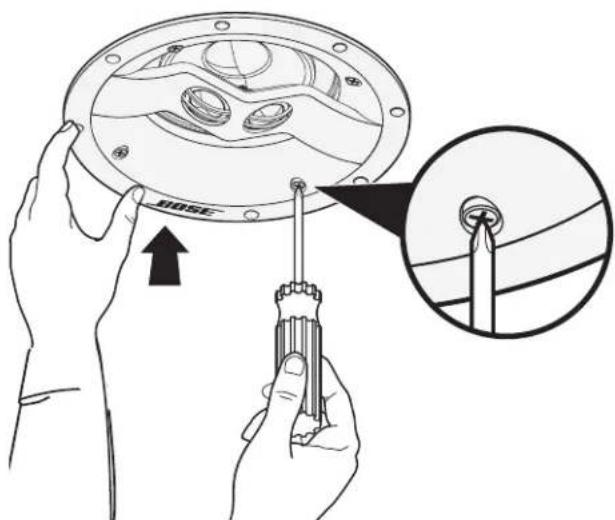

1. Kiristä kaikki pidätinruuvit ristipäruuvimeisselillä.

Huomautus: Jos kayt poraa, valitse pienin vaantomomentti.

Virtually Invisible 591 - kaiutin

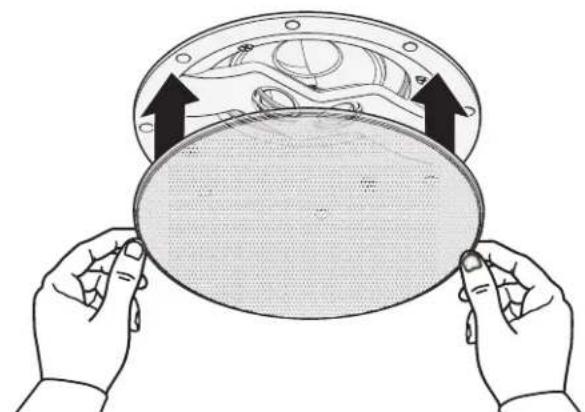

Säleikön kiinnittäminen

Saleikko kiinitetaa kaiuttimen reunaan magneeteilla.

Aseta saleikkö kaiuttimeen.

Virtually Invisible 591 - kaiutin

Säleikön malaaminen

Kaiutinsaleikot voi maalata ennen niiden kiinnittamista kaiuttimiin. Bose^® ei vastaa muiden kuin tehtaalla levitetyjen maalien psvvyydesta tai laudusta.

• Lateksi- tai oljypohjainen sisustusmaali on ohennettava ruiskumaalausta varten. Lisatietoja on maaliruiskun kayttohjeessa.
• Ole varovainen, jos poistat maalin aiheuttamaa sukosta lavistamalla saleikkon teravalla esineellä, sillä saleikkö voi vauroitua.

Ongelmanratkaisu

Ongelma Toimintaohjeet

Kaiuttimista ei kuulu äntä.	·Varmista, että kaiutinjohdot eivät ole irronneet kaiuttimista tai vastaanottimesa/vehvistimesa. ·Tarkista vastaanottimen tai vahvistimen asetukset. Asetusohjeet ovat vastaanottimen tai vahvistimen käytöoppaassa. ·Jos vastaanottimen tai vahvistimen toiseen änen låhtöliitäntään on yhdistetty toiset stereokaiuttimet, varmista, että oikea A- tai B-asetus on käytössä. Sen tulee vasta sitä A- tai B-.liitäntää, johon kaiuttimet on yhdistetty.
Ääni kuuluu vain toisesta kaiuttimesta.	·Aseta vastaanottimen tai vahvistimen tasapainoasetus keskitetyksi. ·Varmista, että vastaanottimen tai vahvistimen positivisen ja negatiivisen liitännä johtimet eivät kosketa toisian. ·Irrota kaiutinjohto vastaanottimen tai vahvistimen kanavalitännästä ja kiinnitä se toiseen kanavalitäntään. ·Varmista, että positivisen ja negatiivisen liitännä johtimet eivät kosketa tosisian kohdassa, jossa kaiutinjohto yhdistyy kaiuttimeen. ·Irrota kaiutinjohto kaiuttimesta ja liiä se toiseen kaiuttimeen. Jos tämä toinen kaiutin toimii, kaiutin vaatii huoltoa. Yhteystiedot ovat pakkaukssessa. ·Jos ongelma ei ratkea noudattamalla naitä ohjeita, asenna kaiutjohto uudelleen.
Basso tai diskantti kuuluu vaimeasti.	·Säädä vastaanottimen tai vahvistimen änen tasapainoasetusta. ·Varmista, että kaiutinkehyksen ja seinäppinnan vällin ei jää rakoja. ·Valhda vastaanottimen tai vahvistimen positivisen ja negatiivseen liitäntään kytketyt johdot päättäin. ·Irrota kaiutjohto vastaanottimen tai vahvistimen kanavalitännästä ja kiinnitä se toiseen kanavalitäntään.
Kaiuttimesta kuuluu suhinaa/kohinaa.	·Varmista, että johdot ovat hyvässä kunnossa, ne on liitety tukevasti kaiuttimeen ja vastaanottimeen tai vahvistimeen ja itäne ne eivät kosketa tosisian liitäntöjen kautta. ·Liitä musikkilähde kunnolla vastaanottimeen tai vahvistimeen. ·Katso "Ääni kuuluu vain toisesta kaiuttimesta".

Tarvikkeet

Voit asentaa kaiuttimet rakennusvaiheessa kayttamalla Rough-in Kit -sarja.

Sarja sisäläa osat kahta kaiutinta varten. Se asennetaan, kun koolaus on paikallaan mutta levyjä ei ole viel asennetu. Asennetu sarja varaa paikat kaiuttimille ja auttaa tekemään levyihin reliat niitä varten.

Bosen asiakaspalvelu auttaa kysmyksissä ja tarviketilauksissa. Yhteystiedot ovat pakkaukssessa.

Asiakaspalvelu

Lisatietoja järestelmän käytämisetä:

Kay osoitteessa owners.Bose.com.
- Ota yhteys Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

Rajoitetti takuu

Järestelmällä on rajoitettu takuu. Rajoitetun takuun lisätedot ovat järestelmän mukana toimitetussa rekisteröintikortissa. Kortissa kerrotaan takuun rekisteröimisestä. Rekisteröinn iaiminlyöminen ei vaikuta rajoitettuun takuuseen.

Täm tuotteen mukana toimitetut takuutiedot eivat ole voimassa Australiassa eivatkUudessa-Seelannissa. Oositeessa www.Bose.com.au/warranty ja www.Bose.co.nz/warranty kerrotaan Australiassa ja UudessaSeelannissa voimassa olevasta takuusta.

Tekniset tiedot

Yhteensopivuus

Yhteensopiva seuraavien vahvistimien ja vastaanottimien kanssa: 10-100 W kanavaa kohti / 4-8 ohmia

Virtually Invisible® 791 series II: Jatkuva 50 W:n IEC teho, 6 ohmia

Virtually Invisible® 591: Jatkuva 50 W:n IEC teho, 8 ohmia

Virtually Invisible® 791 series II -ohjaimen taydennys:

Kaksi 1 tuuman (25,4 mm) diskanttkaiutinta

Yksi 7 tuuman (178 mm) pitkäiskuinen bassokaiutin

Virtually Invisible 591 -ohjaimen taydennys:

Kaksi 3/4 tuuman (19 mm) diskanttikaiutinta

Yksi 5 tuuman (127 mm) pitkäiskuinen bassokaiutin

Virtually Invisible® 791 series II -kaiuttimen mitat

Halkaisija: 214 mm

Syvyss katossa: 105,2 mm

Saleikon halkaisija: 254 mm

Kattoaukon halkaisija: 219 mm

Virtually Invisible 591 - kaiuttimen mitat:

Halkaisija: 166 mm

Syvyss katossa: 96,7 mm

Saleikon halkaisija: 206 mm

Tarvittavan kattoaukon halkaisja: 170 mm

Paino
