HASZNÁLATI ÚTMUTATÓ FSD 3618 LTX BL 40 METABO

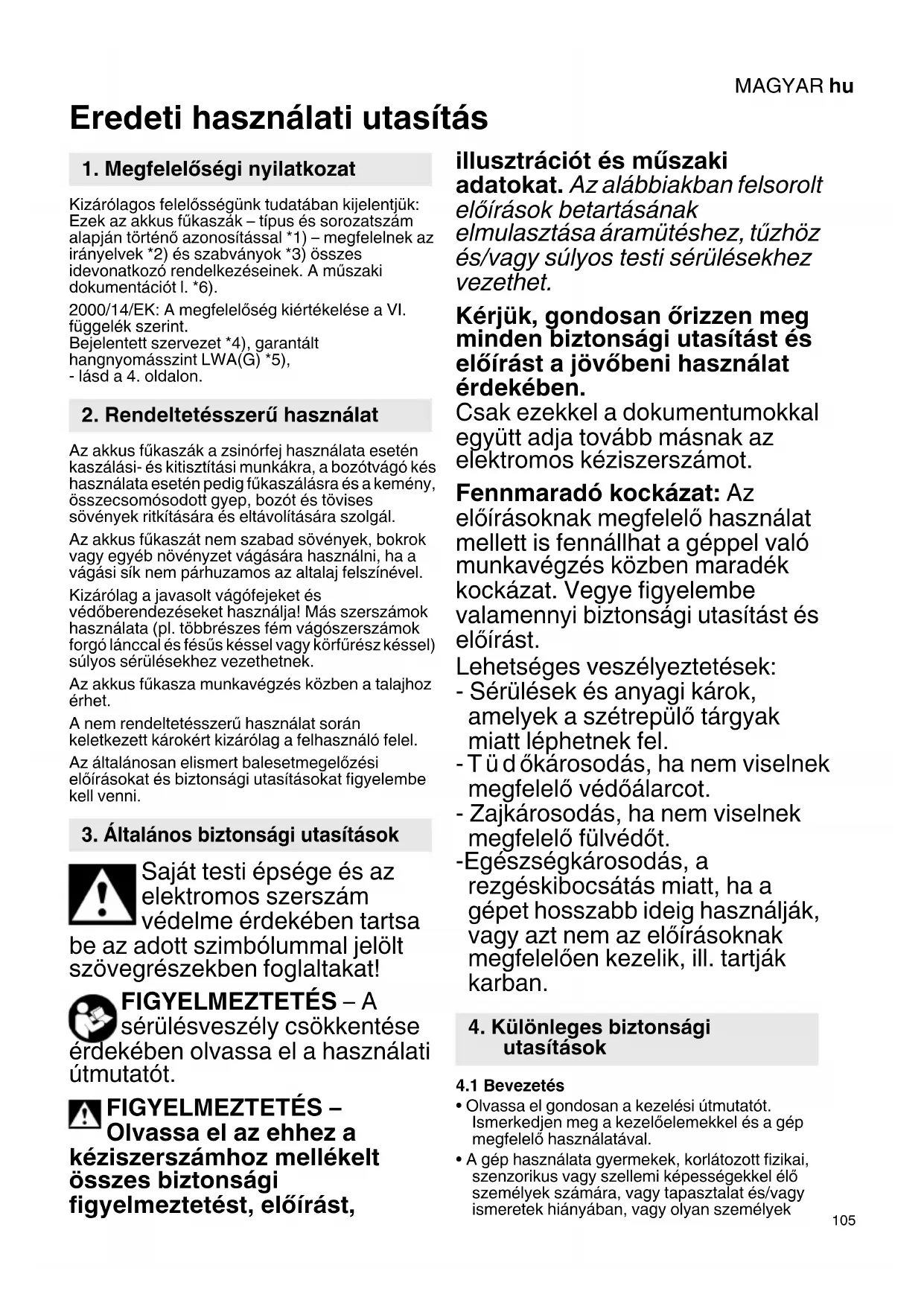

Eredeti használatiutasítás

1. Megfelelo'segi nyilatkozat

Kizárolagos felelossegunk tudataban kijelentjuk: Ezek az akkus fukaszak - tipus es sorozatszam alapjan torten o azonositassal *1)- megfelelnek az iranyelvek *2) es szabvanyok *3) osszes idevonatkozo rendelkezeseinek. A muszaki dokumentaciot L. *6).

2000/14/EK: A megfeleloség kiertékelése a VI. fuggelék szerint.
Bejelentett szervezet 4), garantált
hangnyomásszint LWA(G) 5),
- Jásd a 4, oldalon

2. Rendeltetesszerú használat

Az akkus fukaszak a zsinorfej hasznalata eseten kaszalasi- es kitisztitasi munkakra, a bozotvago kes hasznalata eseten pedig fukaszalasra es a kemeny, osscecsomosodott gyep, bozot es tovises soyenek ritkitasara es eltayolitasara szolgal.

Az akkus fukaszat nem szabad sovenyek, bokrok vagy egyeb novenyzet vagasara hasznalni, ha a vagasi sik nem párhuzamos az altalaj felszinevel.

Kizárólag a javasolt vágófejeket és
védöberendezéseket használja! Más szerszámok
használata (pl. tobbreszes férn vágószerszámok
forgó lanccal és fésús kessel vagy körfürész késsel)
súlyos sérülsekhez gezethetnek.

Az akkus fukasza munkavegzés kozben a talajhoz érhet.

A nem rendeltetesszeru hasznalat soran keletkezett krokert kizarolag a felhasznalo feel.

Az altalanosan elismert balesetmegelozési elóirásokat és biztonsági utasításokat figyelembe kell yenni.

3. Általános biztonságiutasítások

Sajat testi épsege és az elektromos szerszám védelme érdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS - A

sérulésveszély csökkentese

erdekében olvassa el a hasznalati utmutatot.

FIGYELMEZTETÉS -

Olvassa el az ehhez a

kéziszerszámhozmellekelt
összesbiztonsági

figyelmeztétést, elóirást,

illusztrációt és műszaki adatokat. Az alábbiakban felsorolt előirások betartásanak elmulasztása áramütéshez, tuzhöz és/vagy súlyos testi sérülsekhez gezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasístés elóirastajovobeni használat\ erdekében.

Csak ezekkel a dokumentumokkalegyutt adja tovabb masnak azelektromos keziszerszámot.

Fennmaradó kockázat: Az előirásoknak megfelelo használat mellett is fennállhat a géppel való munkavégzés kozben maradék kockázat. Vegye figyelembe valamennyi biztonsági utasítást és előirást.

Lehetséges veszélyeztét sék:

• Sérülések és anyagi károk, amelyek a szétrepól tárgyak miatt léphetnek fel.
  -Tü dokárosodás, ha nem viselnek megfelelo védóálearcot.
• Zajkárosodás, ha nem viselnek megfelelo fulvédót.
  -Egész ségkarosodás, a rezgéskibocsátas miatt, ha a gépet hosszabb ideig használják, vagy azt nem az elóirásoknak megfeleloen kezelik, ill. tartják karban.

4. Különleges biztonsagiutasítások

4.1 Bevezetés

• Olvassa el gondosan a kezelési utmutató. Ismerkedjen meg a kezelöelemekkel és a gép megfelelo hasznalataval.
• A gép hasznalata gyermekek, korlatozott fizikai, szenzorikus vagy szellemi képességekkel élo személyek szamára, vagy tapasztalat és/vagy ismeretek hiányaban, vagy oyan személyek

MAGYARhu

althal, akik a jelenutasitasokat nem ismerik, tilos. A helyi eloirasok a felhasznaló eletkorát korlatozhatjak.

• Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszulekkel.
• Ne üzemeltesse a gépet, ha személyek, foleg gyermekek, vagy háziállatok vannak a közelben.
• A felhasznaló felelos a masokon keletkezó sérülsekér tés masok tulajdonában fellepó anyagi károkér.
• Ne végezzen a készüléken valtoztatásokat.
• A nemzeti eloirasok korlatozhatjak a gep hasznalatat.

4.2 Elokeszités

A gép hasznalata kozben mindig viseljenBiztonsagos, csuszásmentes labbelit, es hosszú, Ellenálo nadragot. Ne üzemeltesse a gépet mezitlab vagy nyitott labbivel. Ne viseljen laza, vagy lelogó zsinórokkal és szalagokkal ellatott ruházatot. Mindig viseljen arcvedöt és vedöszemüveget. Viseljen védokesztyut.
A kés hasznalatakor: biztonságos, csuszásmentes, acésapkás labbelit használjon.
Vizsgalja at gondosan a gép alkalmazási területét és távolítsa el onnan azokat a tárgyakat, amelyeket a gép felkaphat és elrepithet.
A hosszabbitokábelt távolítsa el a gép használati tartományából. A feszültseg alatt allo gezetek érintese elektramos áramütest okozhat.
Hasznalat elott szemrevetelezessel mindig ellenorizni kell, hogy a kés, a rogzitocsavar es a kesegység nem kopott-e el vagy nem rongalodott-e meg. Az elkopott vagy megrongalodott szerkezeti elementeket ki kell cserelni az egyenetlenseg elkerulese erdekében. Cserelje ki a megrongalodott részeket vagy a nem olvashato feliratokat.
- Soha ne cserelje ki a nemfem vagozsinort fem vagozinsorra. Kizarolag eredeti tartozekokat hasznaljon.
- Ha hosszabb ideig dolgozik, viseljen fulvedot. A hosszabb idön keresztül ható erós zajszt halláskárosodást okozhat.
- Gyakoroljon minded munkatechnikát. Amennyiben semmilyen gyakorlata nincs ilyen gelepekkel kapcsolatban, elször kérjen segitséget tapasztalt szemelyektöl.

4.3 Visszacsapódás

A visszacsapódás a beakado vagy blokkoló
forgó kés miatt bekövetkező hirtelen reakció (24)
A beakadás vagy blokkolás a forgó kés hirtelen megállasát okozza. Ilyenkor az ellenörizetlen gép a kés forgásirányával ellentétes irányban a blokkolás helye felé gyorsul.
Mindig figyeljenarra, hogy stabilan álljon, tartsa a gépet erösen mindkét markolattal, és kerülje el a penge elakadását vagy blokkolását. Figyeljen a rejtett akadályokra, amik a kés blokkolását okozhatják.

4.4 Üzemelés

A gépet csak nappali fényben vagy jó mester séges vilagítas mellett lehet használni.
- Kerülje a tep nedes fuvon valo uzemeltetését.
- Ne használjá a gépet rossz idöben, különosen vihar veszélye eseten. Ez csökkenti annak veszélyét, hogy villamcsapás érje.
- A szellozonyilasokat idegentestektol mentesen kell tartani.
Ha fárdt, kábitószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Az elektromos kéziszerszámmal vegzett munka kozben már egy pillanatnyi figyelmetlenség is komoly sérülsekhez gezethet.
- Mindig a mellekelt hordszijat / vallhevedert hasznalja.
Kerulje el a normalistól eltéro testtartást. Ugyeljenarra, hogy mindigBiztosan alljon es az egyensúlyat megtartsa, kulönösen a lejton.
- Üglyeljen a stabil állásra. Amennyiben elvesztné az egyensúlyát, azonnal engedje el a kapcsolót (6).
- Munka kozben ügyeljen a helyes testtartásra, tartson szünetét, és valtsa a munkahelyzetét.
A gépet mindigCsak lépésben gezetve használja.
- A lej t okön mindig a vizszintes irány mentén dolgozzon, soha ne nyirja a fuvet fel- vagy lefelé haladva.
- Egy irányváltoztatas alkalmával a lejtökön legyen\ mindig nagyon ovatos.
- Ne dolgozzon tul meredek lejt'on.
- Ne nyirjon füvet meredek lejtok, árkok vagy tõtësek kõzelében.
- F i g y e l j e n a g o d r o k r e, baregyéb rejtett tárgyakra, amelyekben elbotolhat. Távolítsa el az akadályokat, mint pl. koveket éságakat.
A vagenszerszámot mindig a talaj kozelében vezesse.
- Soha ne üzemeltesse a gépet sérult vagy hiányzo védöberendezesekkel vagy - burkolatokkal (pl. lépéshatároló, védōburkolat, markolat).
- A gépet ovatosan, az eloirásoknak megfeleloen, és lábát a vágobetétől távol tartva kell bekapcsolni.
- Veszélyes, mozgo alkatrészek miatti veszély. A mozgo alkatrészeket ne érintse meg. Barmilyen érintés elott minded alkatrésznek teljesen le kell állnia, és ki kel vennie az akkumulátort.
- Ne vigye kezét vagy lábát a forgo részek közelébe vagy alá.
- Kapcsolja ki a motort és vegye ki az akkuegységet. Győzödjön meg arról, hogy minded mozgo elem leált:
- ha a gépet felügyelet nélkül hagyja;
- m i e l'ott a blokkolasokat eltavolitaná;
- mielott a gépet ellenörizné, megtiszṭitaná vagy azokon munkalatokat végezne;
- ha egy idegen tárgyat eltalalt vagy ha a gépet ledobta. Ellenörizze a gépet a károkra

vonatkozoan es javittassa meg, mielott azimuth ujra üzembe helyezné.

• ha a gép szokatlanul erösen vibránlí kezdene.
• Amennyiben a gép szokatlanul erősen vibrálna, gondos Ellenörzsésre van szükség:
• ellenőrizable rongálóásokra tekintettel;
• cserélje ki, vagy javittassa meg a megrongálódott alkatrészeket;
• gondoskodjon arról, hogy minded anya, csap és csavar szorosan meg legyen húzva.
• Egy baleset vagy egy üzemzavar eseten a gépet azonnal ki kell kapcsolni és az akkuegységeket el kell távolitani.

4.5 Karbantartás és tárolás

• Az elektramos szerszámot és tartozékait gondosan ápolja. Sok olyan baleset történik, amelyet az elektramos kezsizerszám nem kielegítő karbantartására lehet visszavezetni.
• Minden anya, csap és csavar mindig feszesen meghuzott allapotban kell legyen annak erdekében, hogy a gép biztonságos üzemállapotátbiztositani lehessen.
  A gép beallitásakor figyeljen arra, hogy ne csipodjön be az ujj a mozgo kések és a gép rögzítéttelemei kóze.
• Vegye ki az akkuegységeket a gépból, varjon, mig valamennyi MOZgo alkatrész leáll, mielótt barmilyen beallitast, atalakitast, karbantartast, tisztlist végezne, vagy tárolna a gépet.
  A kés karbantartásakor figyeljenarra, hogy a kések, a kivett akkuegységek ellenère meg mozoghatnak.
• Az elkopott vagy megrongalódd alkatrészeketBiztonsági okokból Ki kell cserélni. Csak eredeti potalkatrészeket és tartozékokat lehet használni.
  A tároláshoz és a szállitáshoz mindig fel kell helyezni a védóburkolatot a késre.

4.6 Az akkus gépek alkalmazása és kezelése

• Az akkumulátortCsak a gyartó altal ajánlott toltokészülekebden toltse fel.Ha egyBizonyos akkumulatortipus feltoltésere szolgalo toltokészülekben egy masik akkumulatort probalfeltolteni,tuz keletkezhet.
• Az elektramos szerszámbanCsak az ahhoztartozó akkumulátort használa. Másakkumulátorok használata személyi sérülseketés tuzet okozhat.
• Akadályozza meg a használaton kívūlì akkumulátor gémkapcsokkal, penzérmekkel, kulcsokkal, szögekkel, csavarokkal és egyéb kisméretú fémtárgyakkal való érintkezését, amelyek az érintkezőrroidárlatat okozhatják. Az akkumulátor érintkezöi közöttti roidzárlat égési sérlüleseket vagy tuzet okozhat.
• Hibás alkalmazás esétén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha veletlenül megis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblütse le vizzzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kivül egy

orvost. A kilépô akkumulátorfolyadék irritaciókat vagy égeses börserülèseket okozhat.

• Ne használjon megrongálódott vagy átalakitott akkut. A megrongálódott vagy megvaltoztatott akkumulátorok elöreláthatatlan módon viselkedhetnek, amely tuzhöz, robbanáshoz vagy sérülésvesszélyhez vezet.
• Ne tegy ki az akkumuláort tuz, vagy extrem hómér sékletek hatásanak. Ha az akkumuláort tuznek, vagy 130 °C-ot (265 °F) meghaladó hómér sékletnek teszik ki, az robbanást okozhat.
  Tartsa be valamennyi toltesi eloirast es ne toltse fel az akkumulatort, ha annak a homserseklete az utasitasokban megadott homserseklet tartomanyon kivul esik. Az akkumulator nem megfelelo modon, vagy a megadott homserseklet tartomanyon kivuli feltoltese megrongalhatja az akkumulatort es megnovelhetia tuzveszelyt.
• Kerülje el a valetlenszeru hasznalatbavételt. Győzödjön meg arról, hogy a gépet kikapcsolták, mielótt csatlakoztatja az akkumuláort, felemeli vagy szállitja a gépet. Ha a gép szállitása során az ujjat a kapcsolón tartja, vagy ha a gépet bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesetekhez gezethet.

• Vegye ki az akkuegyéget a gépból...

• ... beallitas, atalakitas, karbantartas vagy tisztitas elott.

• ... ha a kezelő eltávolodna a géptöl.
• ...blokkolások eltávolítása elött.
  ...idegen testekhez éres utan annak érdekében, hogy ellenörizhesse a gépet rongalódásokra tekintettel.
• ...azonnali Ellenorzs érdekében, ha a gép tul erösen vibränlí kezdene.

Ovja az akkuegséget a nedvességtoll!

Ne tegye ki az akkuegységet tuz hatasanak!

• Ne használjon sérult vagy deformálódott akkuegységet!
• Ne nyissa fel az akkuegységet!
• Ne érintse meg vagy ne zárja rovidre az akkuegység érintkezóit!

A hibás litium-ion akkuegységból enyhén savas, éghetó folyadék folyhat ki!

Ha az akkumulatorfolyadek kifolyik és erintkezésbe kerül a börevel, azonnal öblitse le bo vizzel. Ha az akkumulatorfolyadek a

szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse ala magat orvosi kezelésnek!

• Meghibásodott gép esétén ki kell venni a gépból az akkuegységet.

A Iltium-ionos akkuegység szallitasa:

A litium-ionos akkuegység szallitasa a veszélyes anyagokról szoló rendeletek (UN 3480 es UN 3481) hatalya alá esik. A litium-ionos akkuegység szallitasa során mindig tajekozódjon az aktualisan érvényes elöirásokról. Adott esetben

MAGYARhu

erdeklodjon a szallitovallalatanal. Tanusitvannyal ellatott csomagolas a Metabo vallalattol igenyelheto.

Csak akkor adjon fel akkuegységet, ha annihilá sertetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépból. Biztositsa az érintkezők rovidzárlat elleni védelmét (pl. ragasztószalaggal).

4.7 Szimbólumok

FIGYELMEZTETÉS - Általános veszélyhelyzet!

Olvassa el a hasznalati utmutatot.

Figyelen arra, hogy az elrepuló idegen testek miatt senki ne sérüljön meg. Másokat tartson távol.

Tartsa a kölben tartózkódó személyeket és háziallatokat biztonságos távolságban a berendezestól.

Másokat tartson távol. Más személyektól és a tárgyaktól tartson legalabb

15 m távolságot.

Ovja a keszüléket a nedvességól. Ne tegye ki eső hatásanak.

Viseljen szemvedot.

Viseljen hallásvéð felszerelést. Az erős zajszint halláskárosodást okozhat.

Viseljen fejvedot, ha leeso alkatreszek miatti kockazat all fenn.

Viseljen csuszasmentes labvedot.

Ne hasznaljon fém fureszlapokat.

Viseljen kesztyut.

Övakodjon a visszautestöl.

Övakodjon a kirepūlo alkatrészektól.

5. Áttekintés

Lásda 2.és3.oldt.

1 rud (ergonomikusan hajlitott)
2 markolat
3 felfuggesztési pont
4 markolat
5 k a p c s o lóretes zelés

6 kapcsoló (be- és kikapcsolás, fordulatszám beállitás)

7 FSD 36-18 LTX BL 40: lépéshatároló (ne használja markolatként)

8 A nyil jelzi a vagoszerszámok forgásirányát

9 szalvagó (FIGYELMEZTETÉS! Sérulésveszély az éles vagoélek miatt)

10 védóburkolat

11 vagofej

12 akkuegység-kireteszelés

13 a kapacitaskijelzo nyomogombja *

14 akkuegység(ek) *

15 kapacitas- és figyelmeztető kijelő *

16 zsinor (vagozsinor)

17 sapka (a zsinórfejé)

18 alaptest (a zsinórfejé)

19 lemezful (védōburkolat)

20 csavar (a védōburkolat rögzítéséhez)

21 rud (a hajtotengely reteszeléséhez)

22 furat (a hajtóngely reteszelésehz)

23 hajtótengely

24 kés

25 alatet

26 rogzitosapka

27 szoritoanya

28 kombinált kulcs

29 zsinórfej

30 a markolat csavarjai

31 szányascsavar

32 markolatrud

33 kábeltartó

34 vallheveder

35 karabinerkampo

• kiviteltól fuggöen

6. Üzembe helyezés

VIGYAZAT! Kapcsolja ki a gépet és vegye ki az akkuegységet (14). A nem kivist beindulas sulyos seruléseket okozhat. Agépnek le kell allnia.
VIGYAZAT! Sérulésveszély a szalvágo (9) és a kés (24) éles vagoélei miatt. Viseljen vedókesztýüt.

6.1 A védoburkolat (10) felhelyezése (B ábra)

VIGYAZAT! Sérulisveszély a szalvágo (9) éles vagoéle miatt. Viseljen vedokesztyut.

1. Akassza be a védōburkolatot (10) a lemezfulbe (19).
2. Csavarja be és erösen húzza meg a csavart (20).

6.2 A zsinórfej (29) felhelyezése / levétele (C ábra)

Felhelyezes

1. Reteszelje a Hajtótengelyt (23):

2. a szállitott rudat (21) dugja be a furatba (22).
   -Forgassa a hajtotengelyt (23) kézzel, mig a rud (21) bekattan es a hajtotengely nem forog tovabb.

3. Az abrán láthato MODON csavarja rá a zsinórfejet (29) az oramutato jarásával ellentêtesen és kézzel húzza meg.

4. A hajtótengely kioldasa: - Húzza ki a rudat (21).

Levétel

Ugyanugy jaron el, mint a felhelyezesnel, csak a zsinorfejet az oramutato jarasaval egyezoen csavarja le.

6.3 A vagozsinor behelyezese (16) a zsinorfejbe (29) (A abra).

1. Az alaptestet (18) tartsa meg. Forsassa el a kupakot (17) az oramutato jarásával megegyezó irányba, amig a haromszög jelölések egymàssal szemben nem lesznek (és/vagy a nyomófej oldalan levő atménő horony a zsinófey haromszögével egy vonalba nem esik).
2. Hajlitsa egyenesre a zsinor vegt (hogy konnyebben be lehessen tolni). Tolja a zsinor vegt (16) a nyillal es, LINE IN" felirattal jelolt nyilasba. MEGJEGYZES: lasd A abra: pontosan a nyil iranyaban tolja be (kicsit ferden)! Eredmeny: A zsinor vge a szemben levov nyilason ismet kijon.
3. A rovidebbzsinorveget huzza ki annyira, hogy mindkét zsinorveg egyenlo hosszusagu legyen.
4. Az alaptestet (18) tartsa meg. Forsassa a kupakot (17) az oramutato jarasaval egyezoen: A szal feltekercselodik az alaptestre. Allitsa meg, ha mindkét oldalon meg 13 cm (5.1") zsinor kilog. (A tul hossz u zsinor az elso hasznalatkor automatikusan levagodik a szalvagorol (9).

6.4 A kés felhelyezese / levétele (D ábra) Felhelyezés

1. Reteszelje a hajtótengelyt (23):
2. a szállitott rudat (21) dugja be a furatba (22).
3. Forsassa a hajtótengelyt (23) kézzel, mig a rud (21) bekattan és a hajtótengely nem forog tovább.
4. Az abran lathato modon helyeze fel a kest (24), alatet (25) rogzitosapkát (26). VIGYAZAT! Az alatet (25) megfeleloen korben helyeze fel (lasd D abra)! Csaparja ra a szoritoanyat (27) az oramutato jarasaval ellentetesen es a mellekelt kombinalt kulccsal (28) erosen huzza meg.
5. A hajtótengely kioldása: - Húzza ki a rudat (21).

Levétel

Ugyanugy jarjon el, mint a felhelyezesnel,csak as zoritoanyat (27) a mellekelt kombinalt kulccsal 28) az oramutato jarasaval egyezoen csavarja le.

6.5 A markolat felhelyezese

VIGYAZAT! A markolat es a rud also végé kozotti távolságnak legalább az E/F. abran megadott ertéknek kell lennie.

FSD 36-18 LTX BL 40 (E ábra):

1. Valassza ki a megfelelo poziciot, lásd a 7.1 fejezetet.

2. A markolatot (2) az ábra szerint helyezze fel a rúdra (1) és a csavarokat (30) erősen húzza meg.

FSB 36-18 LTX BL 40 (Fábra):

1. Valassza ki a megfelelo poziciot, lásd a 7.1 fejezetet.
2. Helyezze a markolatrudat,32) az abranak megfeleloen a rudra (1). Allitsa be a kivant helyzet et es kivant szoget es a szarnyascsavart (31) erosen huzza meg.
3. Nyomja a kábelt a kábeltartóba (33) és hagyj abekattanni.

6.6 Akkuegység

Az akkuegységet hasznalat elott fel kell tolteni. Toltse fel ujra az akkuegységet teljesitménycsokkenéskor.

Az akkegység feltöltésére vonatkozóutasitásokat a Metabo tõlto hasznalati utmutatójaban talalhat.

A Li-ion akkuegységeknél kapacías- és figyelmeztető kijelzövel (15) (kiviteltől fuggöen):

• Nyomja meg a gombot (13) és a LED-lampák (15) kijelzik a toltesszintet.
• Ha valamelyik LED-lampa villog, az akkuegység majdnem teljesen lemerült, és üjra fel kell tolteni.

Akkuegység behelysezé, kivetele

VIGYAZAT! Mielott az akkuegységeket kiveszi vagy behelyezi: Kapcsolja ki a gépet és varja meg, mig a motor leall.

Behelyezes: Nyomja be az akkuegységet (14) bekattanásig.

Kivétel: Nyomja meg az akkuegység-kireteszelés gombját (12) és húzza ki az akkuegységet (14).

7. Használat

VIGYÁZAT! Üzemeltétés kozben viseljen szemvédôt.

7.1 Gép beallitása a hasznalójához (G ábra)

1. Húzza meg a vällhevedert (34). A hosszt úgy allítsa be, hogy a karabinerkampo (35) kb. kézsélességgel legyen a csipó alatt.
2. A karabinerkampôt akassza be a felfüggesztési ponton (3).
3. Egyensúlyozza ki a gépet: - Oldja ki a felfüggesztési pont (3) csavarját.
4. Tolja el a felfuggesztési pontot uy hogy a vagofej (11) kiegyensulyozott allapotban finoman felfekudjön a talajon.
5. Ismét húzza meg a felfüggesztési pont csavarját.
6. A markolatot kenyelmes helyzetben helyezze fel. Lásd a 6.5. fejezetet.

7.2 A gép indítasa, a fordulatszám modosítasa

1. A gépet jobb kézzel a (4)-es markolaton es bal kézzel a (2)-es markolaton erősen tartsa meg. FSD 36-18 LTX BL 40: Ne a lépéshatárolónal (7) fogva tartsa.
2. A kapcsoloreteszelést (5) nyomja be és tartsa benyomva.

MAGYARhu

1. Bekapcsoláshoz nyomja meg a kapcsolót (6). A fordulatszámot benyomással valtoztathatja meg.

7.3 A gép leallitasa

Engedje el a kapcsolot (6). Két kézzel fogja a gépet a markolatoknál, és varja meg, amig a gep teljesen leáll.

7.4 Kaszálás

A vagofejet (11) mindig a talaj kozelében vezesse.
A vagofejet (11) egyenletesen mozgassa odavissza. Lassan és ovatosan menjen elore.

7.5 A vagozsinor utanallitasa

Múkó dó gépnél a zsinófejet (29) érintse roviiden a talajhoz: kb. 3 cm szal utanállitasa történik. A tul hosszú zsinó automatikusan levágódik a szalvágóról (9).

Ha a szalak kozvetlenul a szalfejnél törnek vagy tuli rovidek, kézzel kell kihuzni öket:

VIGYAZAT! Vegye ki az akkuegységeket (14). A nem kivist beindulas sulyos serelesekokozhat. A gepnek le kell allnia.

• Kapcsolja ki a gépet, hagyja leállni a motort, vegye ki az akkuegységet (14).
• A kupakot (17) nyomja le és tartsa lenyomva.
• A szalakat kezzel huzza ki.
• Ha a vagozsinor elfogyott: lasd a 6.3 fejezetet.

8. Tisztítás, szállítás, párolás

VIGYÁZAT! Vegye ki az akkuegységeket (14). A nem kivistand beindulás sulyos sérülseket hat. A gépnek le kell allnia.

VIGYAZAT! Sérulésveszély a szalvágo (9) ése a kés (24) éles vagoélei miatt. Viseljen kkesztýüt.

8.1 Tisztlitas

• Minden hasznalat utan meg kell tisztitani: uritse ki a maradek fuvet, leveleket, szennyezodest es egyeb lerakodasokat.

8.2 Szállítás, tárolás

A gépet tárolas elott tiszítitsa meg.
A vagoszalat mindig tartsa nedvesen. A szaraz vagozsinor gyorsabban szakad el es gyorsabban kopik. Pl. vegye ki a vagoszalat a tekercsbol és tárolja egy vizestálban.
- Győzödjön meg arról, hogy a gépen ne legyen laza vagy megrongálódott elem.

Amennyiben szükséges:

• A séruilt alkatrészeket azonnal cserélje ki.

-Huzza meg a csavarokat.
- Adott esetben javittassa meg szakmuhelyben.

Tárolja a gépet egy száraz helyen.
Gyözödjön meg arról, hogy gyermekek ne ferhessenek a gép kölébe.
- FSB 36-18 LTX BL 40: A helytakárékos szállitashoz vagy tárolashoz a markolatrud (32) a szárnyyascsavar kioldása után (31) 90^ -kal

elforgathó. Húzza meg ismét az (31) szányas csavart.

A tároláshoz és a szállitáshoz mindig fel kell helyezni a védóburkolatot a késre.
A szállításhozBiztonságos helyzetben rögzítse.

9. Karbantartás

VIGYÁZAT! Vegye ki az akkuegységeket (14). A nem kivistand beindulás súlyos seruléseket that. A gépnek le kell allnia.

VIGYAZAT! Sérulésveszély a szalvAGO (9) és a kés (24) éles vagoelei miatt. Viseljen kesztyüt.

9.1 Általános karbantartás

Ellenorizze a gépet minded hasznalat elott megrongálódtt, hianyzo vagy laza alkatrészekre, mint csavarokra, anyákra, csapszegekre és sapkákra tekintétel.
A gépet minded hasznalat elott ellenorizze serulésre es eloregedesre vonatkozoan, adott esetben javittassa azt meg szakmuhelyben.
- Húzzon meg minded rögzítés és sapkát.
Tisztitsa meg a gépet egy száraz kendövel. Ne használjon vizet
A megrongalóddott akkuegységeket tilos karbantartani. Az akkuegységek bárminemu karbantartásatCsak a gyátro, vagy az erre feljogosított ügfélszolgálat végesheti el.

9.2 A vagozsinor csereje

Lásda 6.3. fejezetet.

A rendelési számot lásd a 11. fejezetben

9.3 Életlen kés

VIGYAZAT! Az életten vagy rosszul megelezett kés (24) fokozza a visszaütésélyét.

Az eltompult kés (24) 180^ -kal elforgathó. Ha a kés mindkét oldala életlen, javasoljuk, hogy szakszervizben élesitésse meg és egyensúlyoztassa ki. Rendszeresen ellenorizzae a kés épsegét, adott esetben azonnal javittassa azt meg szakmühelyben.

9.4 Kenés

Nincszuksegkenesre.

10. Problémák és Ümezzavarok

Egy vilagító dióda villog a kozponti Kapacitas kijelzón (15).

Lemerütz akkuegység.
-Toltse fel az akkuegységeket.

A gép nagyon hangos lesz.

A yagozsinor tul rovid
- Allitsa utan a vagoszalat (lasd a 7.5 fejezetet)

A kapacitas kijelzo es jelzolampa minded LEDje (15) villog.

Tulterhelés.
-Hagyja lehulni a gépet.
- Lassabban menjen elore.

A gép nem indul be.

Az akumulátor teljesitménye túl alacsony.
-Toltse fel az akkuegségeket.

A gép tul erōsen vibrál.

A k'est (24) nem egyensúlyozták ki vagy elkopott.
Cserelje ki a kest (24).

A vágozsinó (16) a két oldalon nem egyenlo hosszú.
- Allitsa utan a vagoszalat. Lásda (7.5). fejezetet.

A gép fünyirás közben leall.

Lemerült az akkuegység.

• Töltsfel az akkuegségedeket.
  Blokkolás törtent.
• Vegye ki az akkuegségeket (14). Ellenörzze a kest (24) / zsinörfejet (29).

A gép Üzemhömér séklete tûn nagy.
-Hagyja lehulni a gepet.

11. Tartozékok

Csak eredeti Metabo-vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.

Csak olyan tartozékokat hasznaljon, amelyek megfelelnek az ebben a hasznalati utasitasban megadott kovetelmenyeknek és adatoknak.

A Bozótvágo kés, 3-szányú, Ø 255 mm, védóburkolattal (csereként): Rendelési szám: 628432000
B Fukés, 4-szányú, Ø 254 mm, védóburkolattal: Rendelési szám: 628433000
C Vagozsinor, 2 mm (cserekent): Rendelési szam: 628430000
D kompletzsinorfej (teljes haz tekerccsel es vagoszallal egyutt), (cserekent) Rendelesi szam: 628429000
E K ülön böz ökapacitású akkuegysége oyan akkuegységet vásároljón, amelynek feszültsege illik az elektramos kéziszerszámhoz. Rendelési szám: 6253670004,0 Ah (LiHD) Rendelési szám: 6253680005,5 Ah (LiHD) Rendelési szám: 6253690008,0 Ah (LiHD) Rendelési szám: 62554900010,0 Ah (LiHD) stb. Rendelési szám: 6255910004,0 Ah (Li-Ion) Rendelési szám: 625592000 5,2 Ah (Li-Ion) stb.

Fk: ASC 55, ASC 145, ASC 145 Duo, stb.

A teljes tartozekprogram megtalalható a www.metabo.com honlapon vagy a katalógusban.

12. Javitás

Elektromos szerszám javításat csak villamos szakember vegezheti el és csakeredeti alkatrészek felhasznalásával!

A javitásra szoruló Metabo elektromos
kéziszerszámokkal, kérjuk, forduljon Metabo
szakkereskedöhécz. A címeket a
www.metabo.com honlapon találja.

A potalkatreszek listaja letolthet o a www.metabo.com honlaprol.

13. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozó helyi előirásokat.

Ne dobja az akkuegységet a háztartási szemétbe! Juttassa vissza a meghibásodott vagy elhasználodott akkuegységet a Metabo kereskedöknek!

Ne dobja vizbe az akkuegységet.

Csak az EU tagországok esetében: soha ne dobjon elektromos kézsizerszámot a háztartási hulladék kozé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezesekról és annak nemzeti jogba való atvételeról szólo Europai Irányelvnek megfeleloen a használt elektromos szerszámokat kulön kell gyüjteni és környezetbarát ujrahasznosításba kell helyezni.

A hulladékeltávolítas elott muködtesse a készüléket az akkuegység teljes lemeruléséig. Biztositsa az érintkezok rovidzárlat elleni védelmét (pl. ragasztószalaggal).

14. Mûszaki adatok

Az adatok ertelmezését lasd a 4. oldalon.

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

U = feszültseg

B = vágássélesség

Hd Esaax. vagozsinor hossz

Hx = vagozsinor atmero

n_0 = uresjarati fordulatszam

m = suly (a legkisebb akkuegységgel)

A mérési eredményeket az EN ISO 11806-1, EN 60335-1, EN 50636-2-91 szabvány szerint határoztuk meg.

Megengedett környezeti hómér séklet üzemelés kozben:

-20°C - 50°C (korlatozott teljesitmény 0°C alatti hómér séklet esétén). Megengedett környezeti hómér séklet lárolásnál: 0°C - 30°C.

Megengedett környezeti hómér séklet toltés során: 0^ - 40^ .

--- egyenáram

A megadott muszaki adatokra tures vonatkozik (a\ mindenkor erenyben lev szabvanyoknak\ megfeleloen).

MAGYARhu

Emisszios ertékek

Ezek az ertekek lehetoveteszik az elektromos szerszam kibocsatasiertekeinek meghatarozasat, illetve kulonbozo elektromos szerszamok osszehasonlitasat. Az alkalmazasi feltetelektol, az elektromos szerszam allapotatol vagy a hasznalt betetszerszamoktol fuggoen a tenyleges kornyezetiterhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyembe a munkaszuneteket es az alacsonyabb kornyezeti terhelessel jarofazisokat is. A megfeleloen alkalmazott becsultertekek alapjan irjon elo vedointezedseket a felhasznaló szamára, illetve hozzon szervezési intezkedeseket.

Rezgési összéréték (három irányú vektorösszeg):

a_h = rezgéskibocsatasi ertek

K_n = Bizonytalansag(rezgés)

jellemző A-osztályú zaisztint:

LDA = hängnyomásszint

LWA = hangteljesitményszint

K_OA K_WA = bizonytalansag

hangteljesitményszint

Viseljen fulvedot!
