GEBRUIKSAANWIJZING FSD 3618 LTX BL 40 METABO

nl Oorspronkelijke gebruiksaanwijzing 28

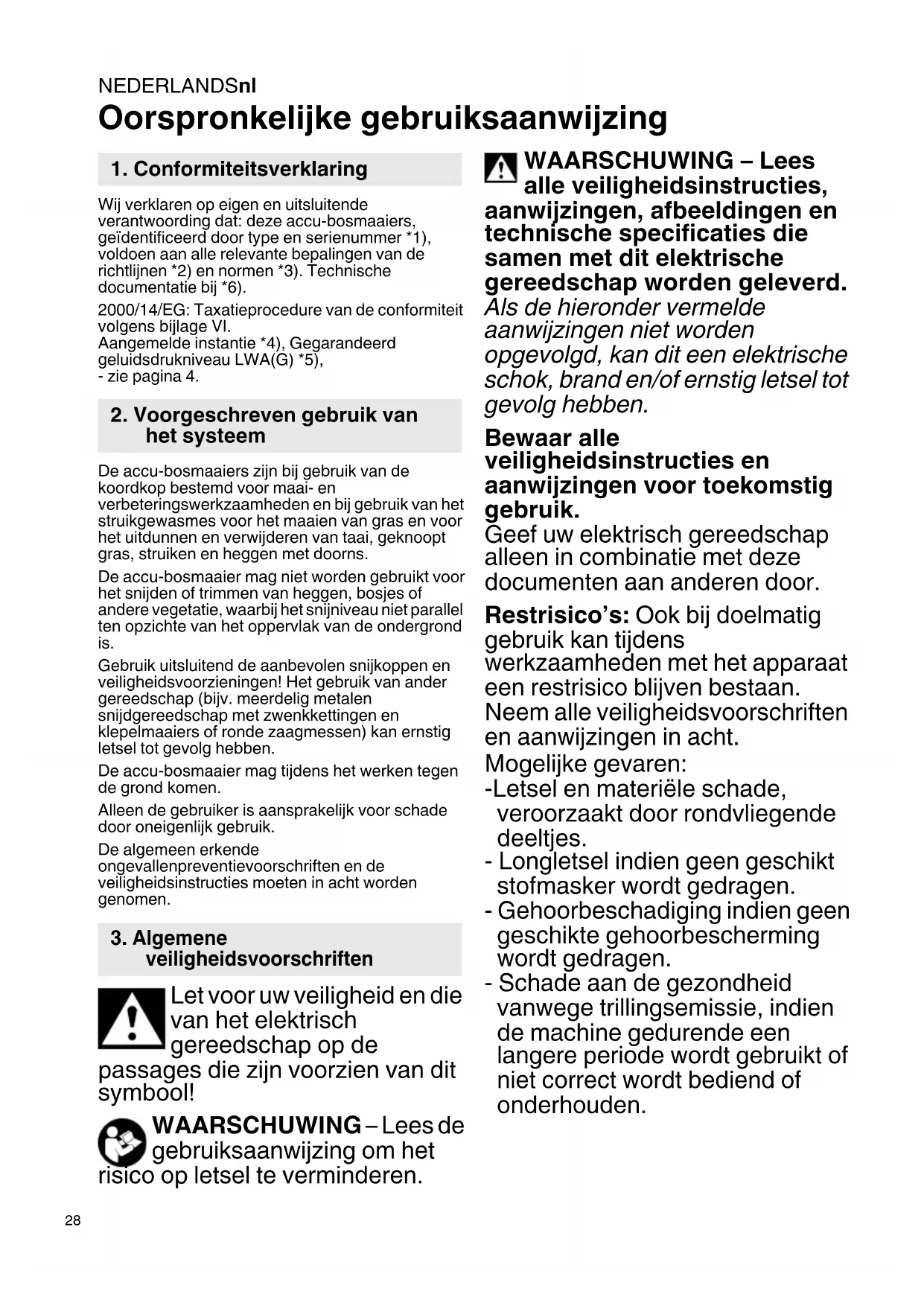

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze accu-bosmaaiers, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *6).

2000/14/EG: Taxatieprocedure van de conformiteit volgens bijlage VI.
Aangemelde instantie 4), Gegerandeerd geluidsdrukniveau LWA(G) 5), -zie pagina 4.

2. Voorgeschreiben gebruik van het systeme

De accu-bosmaaiers zijn bij gebruik van de koordkop bestemd voor maai- en verbeteringswerkzaamheden en bij gebruik van het struikgewasmes voor het maaien van gras en voor het uitdunnen en verwijderen van taai, geknoopit gras, struiken en heggen met doorns.

De accu-bosmaaier mag Niet worden gebruikt voor het snijden of trimmen van heggen, bosjes of andere vegetatie, waar bij het snijniveau Niet parallel ten opzichte van het oppervlak van de ondergrond is.

Gebruik uitsluitend de aanbevolen snijkopen en veiligheidsvoorzieningen! Het gebruik van ander gereedschap (bijv. meerdelig metalen snijdgereedschap met zwenkkettingen en klepelmaaiers of Ronde zaagmessen) kan ernstig letsel tot gevolg hebben.

De accu-bosmaaier magijdens het werken tegen de grondkommen.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de veiligheidsinstructies要去en in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veriligheid en die van het elektrisch gereedschap op de

passages die zijn voorzien van dit symbolism!

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd.

Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Geef uw elektrisch gereedschap alleen in combinatie met deze documenten aan anderen door.

Restrisico's: Ook bij doelmatig gebruik kan tijdens werkzaamheden met het apparaat een restrisico blijven bestaan.

Neem alle verilgheidsvoorschriften en aanwijzingen in acht.

Mogelijkke gezaren:

• Letsel en materiaële schade,veroorzaakt door rondvliegende deeltjes.
• Longletsel indien geen geschikt stofmasker worden gedragen.
• Gehoorbeschadiging indien geen geschikte gehoorbescherming worden gedragen.
• Schade aan de gezondheid vanwege trillingsemissie, indien de machine gedurende een langereperiode worden gebrukt of Niet correct wordt bediend of onderhoden.

4. Speciale veiligheidsinstructies

4.1 Inleiding

• Lees de gebruiksaanwijzing aandachtig door. Maak u vertrouwd met de bedieningselementen en het juiste gebruik van de machine.
• Het is Niet toegestaan dat kinderen, Personen met beperkte fysieke, sensorische of psychische vaardigheden of een gebrek aan ervaring en/of kennis, of Personen die Niet op de hoogte zijn van deze instructies, deze machine gebruiken. Plaatselijke voorschriften können de leeftijd van de bediener beperken.
• Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.
• Gebruik de machine Niet als Personen, in het bijzonder kinderen, of huisdieren in de buurt�n.
• De gebruiker is verantwoordelijk voor letsel of materièle schade aan andere Personen of diens eigendom.
• Geen veranderingen aan het apparaat uitvoeren.
• Nationale voorschriften können het gebruik van het gereedschap beperken.

4.2 Voorbereiding

• Draagijdens het gebruik van het gereedschap altijd stevig, slipvast schoeisel en een lange, resistente broek. Gebruik de machine nicht met blote voeten of open schoeisel. Draag geen loszittende kleding of kleding met los hangende koorden of bandjes. Draag altijd gezichtsbescherming en een veiligheidsbril. Draag veiligheidshandschoenen.
• Bij gebruik van het mes: stevig, slipvast schoeisel met stalen neus dragen.
• Controller het toepassingsgebied van het gereedschap grondig en verwijder alle voorwerpen die door het gereedschap+kennen worden vastgegrepen en weggeslingerd.
• Verwijder de verlengkabel uit het toepassingsgebied van het gereedschap. Het contact met een onder spanning staande kabel kan een elektrische schok tot gevolg hebben.
• Voor gebruik algijd door een visuèle controle controleren of het mes, de bevestigingschroef en de messencomponent versleten of beschadigd zich. Versleten of beschadigde componenten要去en als set worden verrangen om een onevenwichtigheid te voorkomen. Vervang beschadigde of onleesbare opschriften.
• Vervang nooit de Niet-metalen snijddraad door een metalen snijddraad. Gebruik uitsluitend origineel toebehoor.
• Draag gehoorbeschemming als gedurende langereijd met de machine gewerkt worden. Langdurige bloatstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.
• Oefen alle werktechnieken. Wanneer u geen ervaring heeft met dergelijkere gereedschappen,要去 een beroep doen op de hulp van ervaren Personen.

4.3 Terugslag

• Terugslag is de plotselinge reactie als gevolg van het draaiend mes (24) dat blijft haken of blokkeert. Indien het draaiende mes blokkeert of blijft haken, komt het onmiddelijk tot stilstand. Hierdoor worden een ongecontroleerd gereedschap gegen de draairichting van het mes versneld op het punt van de blokkering. Let.altijd op een zekere stand, houd het gereedschap goed vast aan beiden handgrepen en vermijd het vasthaken of blokkeren van het mes. Pas op voor verborgen hindernissen, die een blokkeren van het mes tot gevolg konnen hebben.

4.4 Gebruik

• Gebruik de machine alleen overdag of bij goed kunstlicht.
• Vermijd het gebruik van de machine als het gras nat is.
• Gebruik het gereedschap Nietijdens slecht一周, in het bijzonder Niet als er gevaar is voor onweer. Dit verminder het gevaar, te worden getroffen door de blikksem.
• Houd de ventilatieopeningen vrij van vreemde voorwerpen.
• Gebruik geen elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheidijdens het gebruik van elektrisch gereedschap kan ernstig letselveroorzaken.
• Gebruik alsijd de meegeleverde draagriem/schouderriem.
• Voorkom een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht bent, in het bijzonder op hellingen.
• Let altijd op een stevige stand. Mocht u het evenwicht verliezen, moet u de schakelaar (6) direct loslaten.
• Let op de juiste werkhouding, las een pauze in en wissel de werkpositie.
• Beweeg de machine alleen stapvoets.
• Werk bij hellingen altijd langs de horizontallyrichting, maai nooit van bovenaar beneden.
• Wees buitengewoon voorzichtig bij het wisselen van de richting op hellingen.
• Werk nicht op te steile hellingen.
  Maai niet in de buurt van steile hellingen, sloten of bermen.
• Let op gaten, gleuven, rotsen en andere verborgen voorwerpen, waardoor u kunt vallen. Verwijder alle hindernissen zoals stenen en takken.
• Het snijdgereedschap moet algid zich bij de grond worden bewogen.
• Gebruik het gereedschap nooit met beschadigde of zonder veiligheidsvoorzieningen of - afdekkingen (bijv. voetbegrenzer, beschemkap, handgreep).
• Schakel demotor voorzichtig in overeenstemming met de instructies en met de voeten ver weg van de snijdinzet aan. 2

NEDERLANDSnl

• Gevaar door gevaarlijke, bewegende onderdelen. Raak geen bewegende onderdelen aan. Voor elk contact要去en alle onderdelen volledig tot stilstand zichgekomen en het.accupack worden verwijderd.
• Handen en voeten nicht in de buurt van of onder draaiende delenplaatsen.

• Motor uitschakelen:, accupack(s) verwijderen.
  Zorg ervoor dat alle beweeglijke onderdleen tot stilstand zichn gekomen:

• als de machine zonder toezicht worden achtergelaten;

• voordat u blokkeringen verwijdert;
• voordat u het gereedschap contrôleert, reinigt of werkzaamheden eraan uitvoert;
• als er een vreemd voorwerp werk geraakt of als u het gereedschap heeft lately vallen.

Controleer het gereedschap op beschadigingen en voer reparatiesuit,voordatu het gereedschap weer in gebruik neemt.

• als het gereedschap zeer sterk begint te vibreren.

• Als de machine buitengewoon sterk begint te trillen is een directe controle noodzakelijk:

• onderzoeken op beschadigingen;
• als beschadigde onderdelen verrangen of gerepareererd worden;
• zorg ervoor dat alle moeren, boute n en schroeven stevig zich vastgedraaid.
• Bij een ongeval of een storing dient u de machine directuit te schakelen en de accupacks te verwijdersen.

4.5 Onderhoud en opslag

• Voer zorgvuldig onderhoud UIT aan elektrische gereedschappen en toebehoor. Veel ongevalten hebben hun oorzaak in slecht onderhoden elektrische gereedschappen.
• Alle moeren, bouteen en schroeven要去en alsijdt stevig worden vastgedraaid om ervoor te zorgen dat de machine zich in een veilige bedrijfstoenstand bevindt.
• Let bij het instellen van de machine erop dat uw vingers Niet klem raken tussen beweeglijke messen en vaste componenten van de machine.
• Accupacksuit het gereedschap nemen, wachtent totdat alle beweeglijke onderdelen tot stilstand zichn gekomen, voordat u instel-, ombouw, onderhouds- of reinigingswerkzaamhedenuitvoert of voordat het gereedschap worden opgeborgen.
• Bij onderhoud van de messen moet erop worden gelet dat de messen, ondanks de verwijdderde.Accupack, nog können bewegen.
• Versleten of beschadigde onderdelen要去en omwille van de veilighheid worden verrangen. Gebruik alleen originele reserveonderdelen en toebehoort.
• Breng de beschermende afdekking aan op het mes alvorens het opbergen en Transporteren.

4.6 Gebruik van en omgang met een met accu-machine

• Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's worden gebruikt.
• Gebruik alleen de waarvoort bestemde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.
• Voorkom aanraking van de Niet-gebruekte accu met paperclips, Munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten hunnen veroorzaken.

Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, moet u bovendien een arts raadplegen. Gelekte
accuvloeistof kan tot huidirritaties of verbrandingen leiden.
- Gebruik geen beschadigde of veranderde accu. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van

Stel een accu Niet bloot aan vuur of hoge temperaturen. Bootstelling aan vuur of temperaturen boven 130^ (265^) kan een explosie veroorzaken.

• Neem alle instructies voor het laden in acht en laad de accu of het accu-gereedschap nooit op buiten het in de gebruiksaanwijzing genoemde temperatuurbereik. Verkeer laden of laden buiten het toegestane temperatuurbereik kan de accu beschadigen en het brandgevaar verhogen.
• Voorkom dat het apparaat onbedoeld worden ingeschakeld. Zorg ervoor dat de machineuitgeschakeld is alvorens de accu aan te sluiten, op te nemen of te dragen. Wanner u bij het dragen van de machine uw vinger aan de schakelaar hebt of wanner u de machine ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Accupacksuit de machine nemen...

• ...voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

• ...als de bediener de machine zonder toezicht alleraat.
• ...voort het verwijderen van blokkeringen.
• ...na het aanraken van een vreemd voorwerp, om de machine op beschadigingen te controleren.
• ...voorde directe controle,als de machine begint zeer sterk te vibreren.

Accu-packs Niet aan vuur bloatstellen!

• Geen defecte of cervormde accu-packs gebruiken!
• Accu-packs nicht openen!
• Contacten van de accu-packs nicht aanraken of kortsluiten!

Uit defecte Li-ion-accu-packs kan eenicht zure, brandbare vloeistof lekken!

Wanner accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddelijk onder stromend water afspoelen. Wanner er

accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!
- Bij een defecte machine要去 de accu-pack uit de machine halen.

Transport van Li-ion-accu-packs:

Op de verzending van Li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accu-packs要去 informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventuele ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.
- Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

4.7 Symbolen

WAARSCHUWING - Algemeen gevaar!

De gebruiksaanwijzing lezen.

Let erop dat niemand gewond raakt door weggeslingerde voorwerpen. Houd andere personen uit de buurt.

Houd zich in de buurt bevindende personen en huisdieren op een veilige afstand ten opzichte van het apparatus.

Houd andere Personen uit de buurt. Houd een afstand van minimaal 15 m

in acht ten opzichte van personen en voorwerpen.

Beschem het apparaat gegen vocht. Niet aan regen blootstellen.

Draag oogbescherming.

Draag gehoorbescherming. Bootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.

Draag hoofdbescherming als er een risico op valende voorwerpen bestaat.

Draag slipvaste voetbescherming.

Gebruik geen metalen zaagbladen.

Handschoenen dragen.

Pas op voor een terugslag.

Pas op voorwegslingerende voorwerpen.

5. Overzicht

Zie pag. 2, en 3.

6 Schakelaar (aan-/uitschakelen, toenental instellen)

7 FSD 36-18 LTX BL 40: voetbegrenzer (niet als handgreep gebruiken)

8 Pijl toont de draairichting van het snijdgereedschap

9 Draadafkorter (WAARSCHUWING! Gevaar voor letsel door scherp mes)

0 Beschermkap

1 Snijdkop

2 Ontgrendeling accupack

3 Knop voor de individatie van de capaciteit *

4 Accupack(s)*

5 Capaciteits- en signaalindicatie *

6 Draad (snijddraad)

7 Kap (van de draadkop)

8 Basis (van de draadkop)

9 Plaatlus (beschemkap)

20 Schroef (voort het bevestigen van de beschermkap)

21 Staat (voort het vergrendelen van de aandrijfas)

22 Boorgat (voort het vergrendelen van de aandrijfas)

23 Aandrijfas

24 Mes

25 Schijf

26 Spankap

27 Spanmoer

28 Combisleutel

29 Draadkop

30 Schroeven van de handgreep

31 Vleugelschroef

32 Handgreepstang

33 Kabelhouser

34 Schouderriem

35 Karabijnhaak

• afhankelijk van de UITvoering

6. Ingebruikname

WAARSCHUWING! Gereedschap

uitschakenen accupacks (14) verwijdersen.

Ongewenst starten kan ernstig letsel veroorzaken.

Het gereedschap moet stilstaan.

WAARSCHUWING! Gevaar voor letsel door

scherpe snijdrand aan de draadafkorter (9) en

het mes (24). Draag veiligheidshandschoenen.

6.1 Beschermkap (10) aanbrengen (afb.B)

WAARSCHUWING! Gevaar voor letsel door

scherpe snijdrand aan de draafafkorter (9).

Draag veiligheidshandschoenen.

1. Beschermkap (10) in de plaatlus (19) haken.
2. De schroef (20) erin draaien en krachtig aantrekken.

6.2 Draadkop (29) aanbrengen / verwijderen (afb. C)

Aanbrengen

1. Aandrijfas (23) vergrendelen:

2. meegeleverde staaf (21) in het boorgat (22) steken.

3. Aandrijfas (23) met de hand vastdraaien, tot de staaf (21) vast klikt en de aandrijfas Niet meer gedraaid kan worden.

4. Zoals weergegeven, de draadkop (29) gegen de klok in erop draaien en met de hand vast draaien.

5. Aandrijfas losmaken:
6. Staat (21) eruit trekken.

Verwijderen

Opdezelfde manier te werk gaan zoals bij het monteren,echter de draadkop met de klok mee eraf draaien.

6.3 Snijddraad (16) in de draadkop (29) plaatsen (afb.A)

1. Basis (18) vasthouden. Kap (17) met de klok mee draaien, totdat de driehoekige markeringen gegenover elkaar staan (en/of de doorlopende groef aan de zijkant van de drukknop in een lijn staat met de driehoek van de kap van de draadkop).
2. Het uiteinde van de draad buigen (zodat hij er makkelijker kan worden ingeschoven). Het uiteinde van de draad (16) in de met een pijl en de woorden 'LINE IN' gemarkeerde opening schuiven. OPMERKING: zie afb. A: exact in derichting van de pijl schuiven (een beetje schuin)! Resultaat: het uiteinde van de draad komt er aan de tegenoverliggende openingeerui.
3. Het kortere uiteinde van de draad zo ver eruit trekken, totdat beiden uiteinden van de draad even lang+zijn.
4. Basis (18) vasthouden. Kap (17) met de klok mee draaien: de draad worden opgerold op de basis. Stop als aan beiden zichden nog 13 cm (5,1") draaduitsteekt. (Een te lange draad worden bij het eerste gebruik automatisch afgesonden door de draadafkorter (9)).

6.4 Mes aanbrengen / verwijderen (afb. D)

Aanbrengen

1. Aandrijfas (23) vergrendelen:
2. meegeleverde staaf (21) in het boorgat (22) steken.
3. Aandrijfas (23) met de hand vastdraaien, tot de staaf (21) vast klikt en de aandrijfas Niet meer gedraaid kan worden.
4. Zoals weergegeven het mes (24), de schijf (25) en spankap (26) monteren. WAARSCHUWING! Schijf (25) in de juiste richting eropplaatsen (zie afb. D)! De spanmoer (27) gegen de klok in erop draaien en met de meegeleverde combisleutel (28) stevig vastdraaien.
5. Aandrijfas losmaken:
6. Staat (21) eruit trekken.

Verwijderen

Ga opdezelfde manier te werk bij het aanbrengen,
echter de spanmoer (27) met de meegeleverde
combisleutel (28) met de klok mee eraf draaien.

6.5 Handgreep aanbrengen

WAARSCHUWING! De afstand van de handgreep maar het onderste uiteinde van de

stang moet tenminste de in afb. E/F vermelde waarde bedragen.

1. Kies de juiste positie, zie hoofdstuk 7.1.
2. Handgreep (2) zoals weergegeven aan de stang (1) bevestigen en de schroeven (30) stevig vast draaien.

FSB 36-18 LTX BL 40 (afb. F):

1. Kies de juiste positie, zie hoofdstuk 7.1.
2. Handgreep (32) zoals weergegeven aan de stang (1) bevestigen. Gewenste positie en gewenste hoek instellen en vleugelmoer (31) stevig vast draaien.
3. Kabel in de kabelhouser (33) drukken en latent vergrendelen.

6.6 Accupack

Het accupack voor gebruik opladen.

Laad het accupack bij vermogensverlies wee por.

U vindt de instructies voor het opladen van het occupapck in de gebruiksaanwijzing van de Metabolader.

Bij Li-Ion-accu-packs met capaciteits- en

signaalindicatie (15) (afhankelijk van de uitvoering):

• Druk op knop (13) waarna de laadtoestand worden aangegeven door de led-lampen (15).
• Wanneer een led-lampje knippert, is het accupack bijna leeg en moet waar worden opgeladen.

Accupack inzetten, uitmelen

WAARSCHUWING! Voordat u.Accupacks verwijdert ofplaatst: shcakel het gereedschap

uit en wacht, totdat de motor stil staat.

Inbrengen: accupacks (14) inschuiven tot ze inklikken.

Verwijderen: knop voor de ontgrendeling van het.Accupack (12) indrukken en accupacks (14) eruit trekken.

7. Gebruik 8. Reinigen, transporteren,

WAARSCHUWING! Draagijdens het gebruik een oogbescherming.

7.1 Gereedschap instellen voor de gebruiker (afb. G)

1. Schouderriem (34) aantrekken. De lenghte zo instellen dat de karabijnhaak (35) zich ongeveer een hand breed onder de heup bevindt.
2. Karabijnhaak inhaken bij het ophangpunt (3).

3. Gereedshcap uitbalanceren:

4. Schroef van het ophangpunt (3) losmaken.

5. Ophangpunt zo verschuiven dat de snijdkop (11) in uitgebalanceerde toestand Lichtjes op de grond ligt.

6. Schroef van het ophangpunt waar vastdraaien

7. Handgreep in een comfortabile positie bevestigen. Zie hoofdstuk 6.5.

7.2 Het gereedschap starten, toerental veranderen

1. Gereedschap met de rechterhand aan de handgreep (4) en met de linkerhand aan de handgreep (2) stevig vasthouden. FSD 36-18 LTX BL 40: Niet aan de voetbegrenzer (7) vasthouden.
2. Schakelaarvergrendeling (5) drukken en ingedrukt honden.
3. Voor het inschakelen de schakelaar (6) indrukken. Het toerental kan door het indrukken worden veranderd.

7.3 Gereedschap stoppen

Schakelaar (6) loslaten. Gereedschap met beiden handen aan de handgrepen vasthouden en wachten, totdat het gereedschap volledig tot stilstand is gekomen.

7.4 Maaien

De snijdkop (11) altijd zich bij de grond bewegen. Snijdkop (11) gelijkmatig heb en weer bewegen. Langzaam en voorzichtig aan voren gaan.

7.5 Snijddraad opniew instellen

Met draaiend gereedschap de draadkop (29) kort gegen de grond tikken: er wordt ongeveer 3 cm draad aangevoerd. Een te lange draad worden automatisch afgesneden door de draadafkorter (9).

Als de draden direct bij de kop afscheuren of te kort zichn,要去en ze met de hand eruit worden getrokken:

WAARSCHUWING! Accupacks (14) verwijderen. Ongewenst starten kan ernstig letselveroorzaken. Het gereedschap要去 stilstaan.

• Gereedschap uitschakelen, motor tot stilstand, laten komen, accupacks (14) verwijderen.
• Kap (17) drukken en gedrukt honden.
• Draad met de hand eruit trekken.
• Indien de snijddraad op is: zie hoofdstuk 6.3.

opbergen

WAARSCHUWING! Accupacks (14) verwijderen. Ongewenst starten kan ernstig letsel veroorzaken. Het gereedschap moet stilstaan.
WAARSCHUWING! Gevaar voor letsel door scherpe snijdrand aan de draafafkorter (9) en het mes (24). Draag veiligheidshandschoenen.

8.1 Reinigen

• Na elk gelebruik reinigen: verwijder grasresten, bladeren, verontreinigungen en andere afzettingen.

8.2 Transporteren, opbergen

• Het gereedschap voor het opbergen reinigen.
• De snijddraad aktijd vochtig houden. Een droge snijddraad scheurt sneller en verslijt sneller. Bijvoorbeeld de snijddraad uit de spoel halen en in een kom met water leggen.

• Controller dat de machine geen losse of beschadigde onderdelen bezit.
  Indienoodzakelijk:

• Vervang de beschadigde onderdelen.

• Draai de schroeven vast.

• Indien nodig door een gespecialiseerde werkplaats lately repareren.

• Machine op een droge plek bewaren.

• Zorg ervoor dat kinderen nicht in de buurt van de machine könnenkommen.
• FSB 36-18 LTX BL 40: voor het ruimtebesparend transporteren of opbergen kan de handgreepstang (32) na het losdraaien van de vleugelschroef (31) 90^ worden gedraaid. Vleugelschroef (31) waar vastdraaien.
• Breng de beschermende afdekking aan op het mes alvorens het opbergen en Transporteren.
• Voor het transporteren in een veilige positie zekeren.

9. Onderhoud

WAARSCHUWING! Accupacks (14) verwijderen. Ongewenst starten kan ernstig letsel veroorzaken. Het gereedschap moet stilstaan.
WAARSCHUWING! Gevaar voor letsel door scherpe snijdrand aan de draadafkorter (9) en het mes (24). Draag veiligheidshandschoenen.

9.1 Algemeen onderhoud

• Controller de machine voor elk gebruik op beschadigde, ontbrekende of losse onderdelen zoals schroeven, moeren, bouteen en dappen.
• Het gereedschap na elk gebruik op beschadiging en slijtage controleren en, indien nodig, in een gespecialiseerde werkplaats lately herstellen.
• Draai alle bevestigingen en doppen goed vast.
• Reinig de machine met een droge doek. Gebruik geen water

NEDERLANDSnl

• Voer nooit onderhoudswerkzaamheden aan beschadigde accu'suit. Er mag uitsluitend door de fabrikant of erkende servicewerkplaatsen onderhoud aan de accu's worden UITgevoerd.

9.2 Snijddraad cervangen

Zie hoofdstuk 6.3.

Bestelnummer zie hoofdstuk 11.

9.3 Bot mes

WAARSCHUWING! Een bot of verkeerd geslepen mes (24) verhoegt het gevaar op waterugslag.

Een bot geworden mes (24) kan 180^ worden gedraaid. Als beiden waren bot zichn, is het aan te bevelen het in een gespecialiseerde werkplaats te latent slijpen en uit te balanceren. Mes regelmatig op beschadiging controleren en, indien nodig, direct in een gespecialiseerde werkplaats latent herstellen.

9.4 Smeren

Eenlichtdiode van de capaciteitsweergave (15) knippert.

Accupacks waar leeg.

• Accupacks opladen.

Gereedschap wordt erg luid.

Snijddraad is te kort

• Snijddraad opniew instellen (zie hoofdstuk 7.5)

Alle lichtdioden van de capaciteits- en signaalindicatie (15) knipperen.

Overbelasting.
- Laat het gereedschap afkoelen.
-Beweeg langzameraarvoren.

Het gereedschap start nicht.

Het vermogen van de accu is gering.
- Accupacks opladen.

Het gereedschap trilt zeer sterk.

Het mes (24) is nicht uitgebalanceerd of versleten.
-Mes (24) verrangen.
Snijddraad (16) heeft nicht bezelfde lenghte aan beiden zichden.
-Snjiddraad opniew instellen. Zie hoofdstuk (7.5).

Het gereedschap stochtijdens het maaien.

Accupacks waar leeg.
- Accupacks opladen.
Er is een blokkering opgetreden.
- Accupacks (14) verwijderen. Controller het mes (24) / de draadkop (29).
De bedrijfstemperatuur van de machine is te hoog.
- Machine laten afkoelen.

11. Toebehoren

Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accompanies en toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

A Struikgewasmes, 3-vleugelig, 255 mm, incl. beschemende afdekking (als reserve): Bestelnr.: 628432000
B Grasmes, 4-vleugelig, 0254 mm, incl. beschermende afdekking: Bestelnr.: 628433000
C Snijddraad 2 mm (als reserve): Bestelnr.: 628430000
D complete draadkop (volledige behuizing incl. spoel en snijddraad), (als reserve) Bestelnr.: 628429000
E Accupacks met verschillende capaciteiten. Koop alleen accupacks met een spanning die aansluit bij uw elektrisch gereedschap.

Bestelnr.: 625367000 4,0 Ah (LiHD)

Bestelnr.: 625368000 5,5 Ah (LiHD)

Bestelnr.: 625369000 8,0 Ah (LiHD)

Bestelnr.: 625549000 10,0 Ah (LiHD) etc.

Bestelnr.: 625591000 4,0 Ah (Li-lon)

Bestelnr.: 625592000 5,2 Ah (Li-Ion) etc.

Laadapparaten: ASC 55, ASC 145, ASC 145, Duo, etc.

Completet toebehorenprogramma, ziewww.metabo.com of de catalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende

elektricien en alleen met originele reserveonderdelen worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte gereedschappen, verpakkingen en toebehoren.

Accu-packs mogen nicht bij het huisvuil worden gegood! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar!

Accu-packs Niet in het water gooien.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische

apparaten en de vertaling hiervan in de nationale wetgeving dieren afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijkke wijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 4.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

U = spanning

B = maabreedte

H = max. snijddraadlength

H_X = snijddraad-diameter

n_0 = toerental bij onbelast draaien

m = gewicht (met hetkleinste accupack)

Meetgeevens vastgesteld volgens

EN ISO 11806-1, EN 60335-1, EN 50636-2-91.

Toegestane omgevingstemperatuur tijdens het gebruik:

-20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0°C tot 30°C

Toegestane omgevingstemperatuur tijdens het laden: 0^ tot 40^ .

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drierichtingen):

ah = trillingsemissiewaarde

K_n = onzekerheid (trilling)

Typisch A-gekwaliffeerd geluidsniveau:

LpA geluidsdrukniveaua

LwA = geluidsvermogensniveau

K_OA K_WA = onzekerheid

L_WA(G) = gegarandeerd geluidsvermogensniveau conform 2000/14/EG

Draag gehoorbescherming!

ITALIANOit

Xpnooioite npootaia kepaaic, av unapxikivovoc nwons eepwv.

Xpnooioe avioaogntik npoataia noiwv.

MnyxpoonoioeiEe taaiokouc npiovodikouc.

Φopατεγαντι.

Ppoox n an avakpuon.
