HASZNÁLATI ÚTMUTATÓ WG547E.9 WORX

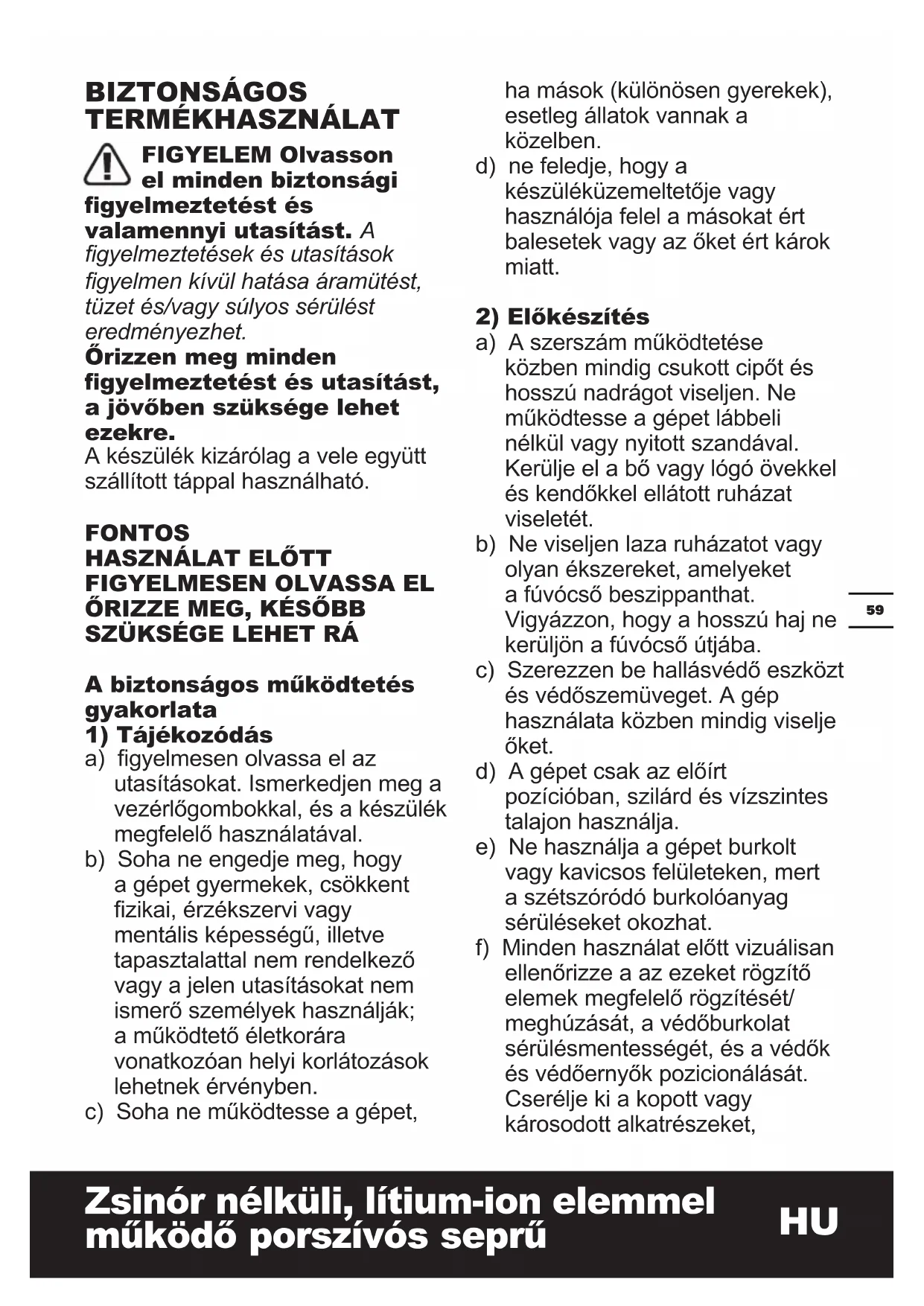

FIGYELEM Olvasson el minden biztonsági gyelmeztetést és valamennyi utasítást. A gyelmeztetések és utasítások gyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. Őrizzen meg minden gyelmeztetést és utasítást, a jövőben szüksége lehet ezekre. A készülék kizárólag a vele együtt szállított táppal használható. FONTOS

A biztonságos működtetés gyakorlata

a) gyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlőgombokkal, és a készülék megfelelő használatával. b) Soha ne engedje meg, hogy a gépet gyermekek, csökkent zikai, érzékszervi vagy mentális képességű, illetve tapasztalattal nem rendelkező vagy a jelen utasításokat nem ismerő személyek használják; a működtető életkorára vonatkozóan helyi korlátozások lehetnek érvényben. c) Soha ne működtesse a gépet, ha mások (különösen gyerekek), esetleg állatok vannak a közelben. d) ne feledje, hogy a készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt.

a) A szerszám működtetése közben mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a gépet lábbeli nélkül vagy nyitott szandával. Kerülje el a bő vagy lógó övekkel és kendőkkel ellátott ruházat viseletét. b) Ne viseljen laza ruházatot vagy olyan ékszereket, amelyeket a fúvócső beszippanthat. Vigyázzon, hogy a hosszú haj ne kerüljön a fúvócső útjába. c) Szerezzen be hallásvédő eszközt és védőszemüveget. A gép használata közben mindig viselje őket. d) A gépet csak az előírt pozícióban, szilárd és vízszintes talajon használja. e) Ne használja a gépet burkolt vagy kavicsos felületeken, mert a szétszóródó burkolóanyag sérüléseket okozhat. f) Minden használat előtt vizuálisan ellenőrizze a az ezeket rögzítő elemek megfelelő rögzítését/ meghúzását, a védőburkolat sérülésmentességét, és a védők és védőernyők pozicionálását. Cserélje ki a kopott vagy károsodott alkatrészeket,6160 Zsinór nélküli, lítium-ion elemmel működő porszívós seprű

hogy megőrizze a gép eredeti állapotát. Cserélje ki a sérült vagy olvashatatlanná vált címkéket.

a) A gép elindítása előtt ellenőrizze, hogy a gyűjtőkamra üres-e. b) Tartsa távol az arcát és a testét a beszívó nyílástól. c) Ne engedje, hogy kezei, testrészei vagy ruházata a gyűjtőkamrába vagy a kidobó csúszdába, vagy bármely mozgó alkatrész közelébe kerüljenek. d) Munkavégzés közben mindig ügyeljen az egyensúlyára. Ne nyúljon túl messzire. Soha ne álljon magasabban a gép talpánál a hulladékok összegyűjtése során. e) A gép működtetése közben kerülje el a gép feldolgozott anyagot kidobó övezetét. f) Ha rezgéseket bocsát ki, azonnal kapcsolja ki a gép áramellátását és várja meg a gép teljes leállását. Vegye ki az akkucsomagot a gépből, majd tegye meg a következő lépéseket a gép újabb elindítása és működtetése előtt:

i) vizsgálja meg a gépet

az esetleges károsodások felfedezéséért;

ii) cserélje ki vagy javítsa meg a

károsodott részeket;

iii) keresse meg az esetleg

meglazult részeket, és rögzítse őket. g) Ne engedje, hogy a feldolgozott anyagok felgyűljenek a gép kidobó övezetében; az efféle jelenség megzavarja a folyamatos kidobást, és akár a beszívott anyag beszívó nyíláson való kilökéséhez vezethet. h) Ha a gép eldugult, a hulladékok eltávolítása előtt kapcsolja ki a gép áramellátását és vegye ki a gép akkucsomagját.

i) Soha ne működtesse a

szerszámot, ha a védőburkolata vagy egyéb védőelemei megsérültek, illetve a biztonsági eszközök. j) Tartsa tisztán a gép áramforrását, a károsodás és az esetleges tűzveszély megelőzése végett. k) Ne szállítsa/költöztesse a gépet működő áramforrással. l) Mindig csatlakoztassa le az áramforrásról a gépet (pl. vegye ki belőle az akkumulátort), ha - ha felügyelet nélkül hagyja a gépet, - akadálymentesítés és a kidobó csúszda megtisztítása előtt, - mielőtt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne; m) Ne használja a gépet rossz időjárási viszonyok között, különösen, ha fennáll a villámlás veszélye.

4) Karbantartás és tárolás

a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse; b) A kopott vagy sérült alkatrészeket cserélje ki. c) Csak eredeti cserealkatrészeket6160 Zsinór nélküli, lítium-ion elemmel működő porszívós seprű

és tartozékokat használjon. d) A gépet száraz, gyerekek elől elzárt helyen tárolja. e) Ha a gép szervizelés, ellenőrzés, tárolás vagy tartozékcsere céljából le van állítva, válassza le az akkucsomagot vagy szüntesse meg a gép áramellátását, és bizonyosodjon meg, hogy a gép összes mozgó alkatrésze teljesen leállt. Az ellenőrzések és beállítások, stb. előtt, várja meg a gép teljes lehűlését. Gondosan tartsa karban és tisztán a gépet. f) A gépet száraz, gyerekek elől elzárt helyen tárolja. g) Tárolás előtt mindig várja meg a gép teljes lehűlését. h) Soha ne próbálja kiiktatni a védőelem szinkronizáló funkcióját.

KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg. b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy ókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes. c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben. d) Az akkumulátort ne tegye ki ütésnek. e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz. f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz. g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon. h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze. j) Használaton kívül6362 Zsinór nélküli, lítium-ion elemmel működő porszívós seprű

ne hagyja töltőn az akkumulátort. k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse. l) Az akkumulátor szobahőmérsékleten (20 °C ± 5 °C) használva nyújtja a legjobb teljesítményt.

Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el egymástól. n) Csak a WORX által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet. o) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort. p) Az akkumulátor gyermekektől távol tartandó. q) Őrizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre. r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort. s) Ártalmatlanításnál megfelelően járjon el. SZIMBÓLUMOK Olvassa el a kezelői kézikönyvet Viseljen szemvédőt Viseljen fülvédőt A közelben ne álldogáljon senki Figyelmeztetés veszélyre Ne tegye ki esőnek Gondoskodjon arról, hogy az akkumulátort eltávolította az alkatrészek cseréjét megelőzően. Az elemeket ne dobja ki, a lemerült elemeket vigye a helyi gyűjtő- vagy újrahasznosító pontokra.6362 Zsinór nélküli, lítium-ion elemmel működő porszívós seprű

Ne dobja tűzbe Ne tegye ki esőnek vagy víznek A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

• Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

Típus WG547E WG547E.1 WG547E.9 (520-559 - a szerszám megnevezése, azaz akkus fúvókészülék) WG547E WG547E.1 WG547E.9 Feszültség 20V Max* Levegőkapacitás I: 7.6m

/min Fújási sebesség I: 88km/h II: 120km/h A töltő üzemfeszültsége 220-240V~50/60Hz

Töltésidő 1 óra (Kb.) / A gép súlya 2.0kg 1.6kg

• Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.

A-súlyozású hangnyomásszint

= 3dB(A) A-súlyozású hangerő

= 3dB(A) Viseljen hallásvédőt.

Tipikus súlyozott rezgés

Bizonytalanság K = 1.5m/s² A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható. FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon. A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.6564 Zsinór nélküli, lítium-ion elemmel működő porszívós seprű

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e. Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat. FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet. A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti: MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat. Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el. TARTOZÉKOK WG547E WG547E.1 WG547E.9 Akkumulátor (WA3551) 1 2 / Töltőkészülék (WA3880) 1 1 / Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

RENDELTETÉS A fúvócső hulladék fújására szolgál. Beltérben és állattartásban nem használható.

ÖSSZESZERELÉS Összeszerelés & A fúvócső leszerelése Lásd az A, B ábrát Az akkumulátor behelyezése és eltávolítása Megjegyzés: Nyomja le az akkumulátorkioldó gombot, és csúsztassa ki az eszközből az akkumulátort. Miután feltöltötte, csúsztassa vissza az eszközbe. Elég, ha enyhe nyomást gyakorol rá. Lásd az C, D ábrát Az akkumulátor feltöltése Az akkumulátor NINCS FELTÖLTVE, használat előtt előbb fel kell tölteni. További részletek a töltő használati útmutatójában. Figyelmeztetés! A töltőt és az akkumulátort kifejezetten egymáshoz tervezték, ezért ne próbálkozzon más eszköz használatával. Soha ne helyezzen fémtárgyakat a töltőbe vagy az akkumulátorba, és ne engedje, hogy azokba fémtárgyak jussanak, mivel ez elektromos meghibásodáshoz vezet, és veszélyes. Lásd az E ábrát

Elindítás és Leállítás Figyelmeztetés! Kikapcsolást követően a szerszám még néhány másodpercig működik. Mielőtt a szerszámot letenné, várja meg, hogy a motor teljesen leálljon. Lásd az F ábrát A fúvási sebesség beállítása a kétsebességes kapcsolóval

ÖTLETEK A HASZNÁLATHOZ

- Az eszköz működtetésekor tartsa a fúvócsövet kb. 8’’-rel a talaj fölött. - Oldalirányú söprő mozdulatokat végezzen. Lassan haladjon, a felgyülemlett levelek vagy hulladék legyenek ön előtt. - Miután a leveleket vagy hulladékot egy kupacba fújta, onnan egyszerűen eltakaríthatja. Figyelmeztetés! - Ne fújjon kemény tárgyakat, például szögeket, csavarokat vagy köveket. - Ne működtesse a fúvógépet emberek vagy állatok közelében. - Legyen különösen óvatos, ha a lépcsőkről vagy más szűk helyekről tisztítja le a hulladékot.

Viseljen biztonsági szemüveget vagy más megfelelő szemvédőt, illetve hosszú nadrágot és zárt cipőt. Lásd az G ábrát6564 Zsinór nélküli, lítium-ion elemmel működő porszívós seprű

Az akkus fúvó tárolása Megjegyzés: Az akkus fúvót akár a falra is felakaszthatja a hátoldali burkolaton kialakított akasztó hurok segítségével. Lásd az H ábrát

AZ ESZKÖZ TISZTÍTÁSA

A szerszámot tisztítsa rendszeresen. Figyelmeztetés! Vigyázzon, hogy a szerszám mindig száraz legyen. Soha ne permetezze vízzel. - A szerszám tisztításához csak szappanos vizet és nedves ruhát használjon. - Ne használjon semmilyen vegyi anyag tartalmú tisztítószert vagy oldószert, mert az súlyosan károsíthatja a műanyagot. - A termékben önzsírzó csapágyak találhatóak, így ezeket nem szükséges zsírozni.

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél

NYILATKOZAT A gyártó, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Kijelenti, hogy a termék Leírás Akkus fúvókészülék Típus WG547E WG547E.1 WG547E.9 (520-559 - készülék jelölése, azaz az akkus fúvókészülék) Rendeltetés Blowing Megfelel a következő irányelveknek, 2006/42/EC, 2014/30/EU, 2011/65/EU, 2000/14/EC módosítva: 2005/88/EC 2000/14/EC módosítva: 2005/88/EC: - Megfelelőség-ellenőrző eljárás a V függelék értelmében - Mért hangerő-szint 87dB(A) - Garantált hangerő-szint 89dB(A) Az alábbi normáknak: EN 60335-1, EN 50636-2-100, EN 62233,

EN ISO 3744, EN 55014-1, EN 55014-2

A műszaki dokumentáció összeállítására jogosult személy: Név Marcel Filz Cím Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2018/08/23 Allen Ding Helyettes főmérnöke, Tesztelés és minősítés Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China6766 Ventilator/Aspirator cu baterie din Li-Ion fără cablu
