Produkttyp	Akku-Laubbläser
Marke	WORX
Modell	WG547E.9
Nennspannung	18 V (max 20 V)
Luftdurchsatz	7,6 m³/min (niedrige Geschwindigkeit) / 10 m³/min (hohe Geschwindigkeit)
Luftgeschwindigkeit	88 km/h (niedrige Geschwindigkeit) / 120 km/h (hohe Geschwindigkeit)
Gewicht	1,6 kg
Schalldruckpegel	75 dB(A)
Schallleistungspegel	87 dB(A)
Vibration	< 2,5 m/s²
Batterietyp	Li-Ion 20 V (max)
Kompatibles Ladegerät	Modell WA3880 (separat erhältlich)
Ladezeit	Ca. 1 Stunde
Mitgelieferte Komponenten	Oberes Rohr, unteres Rohr, Wandhalterung
Gehäusematerial	Kunststoff
Sicherheit	Tragen von Augen- und Gehörschutz erforderlich; nicht dem Regen aussetzen
Wartung	Mit einem feuchten Tuch und milder Seife reinigen; keine Lösungsmittel verwenden
Ersatzteile erhältlich	Rohre, Akku, Ladegerät
Verwendungszweck	Ausblasen von leichtem Schmutz und Blättern im Außenbereich

Häufig gestellte Fragen - WG547E.9 WORX

Wie baue ich das Rohr des Laubbläsers Worx WG547E.9 zusammen?

Stecken Sie das untere Rohr in das obere Rohr, bis es einrastet. Zum Demontieren drücken Sie die Rohrlösetaste und trennen Sie die beiden Teile.

Wie setze ich den Akku ein und entferne ihn?

Zum Einsetzen schieben Sie den Akku in das Fach, bis er einrastet. Zum Entfernen drücken Sie die Akku-Entriegelungstasten und ziehen Sie den Akku heraus.

Welcher Akku und welches Ladegerät sind mit dem WG547E.9 kompatibel?

Das Modell WG547E.9 verwendet einen Li-Ion 20 V (max) Akku der Worx PowerShare Serie. Empfohlen wird das Ladegerät WA3880. Akku und Ladegerät sind separat erhältlich.

Wie lange dauert das Laden des Akkus?

Die Ladezeit beträgt ca. 1 Stunde mit dem Ladegerät WA3880.

Was ist die maximale Luftgeschwindigkeit?

Der Laubbläser hat zwei Geschwindigkeiten: niedrige Geschwindigkeit mit 88 km/h und hohe Geschwindigkeit mit 120 km/h.

Wie hoch ist der Geräuschpegel des Laubbläsers?

Der Schalldruckpegel beträgt 75 dB(A) und der Schallleistungspegel 87 dB(A). Das Tragen eines Gehörschutzes wird empfohlen.

Kann ich den Laubbläser im Regen verwenden?

Nein, der Laubbläser darf nicht Regen oder Wasser ausgesetzt werden. Verwenden Sie ihn bei trockenem Wetter.

Wie reinige und warte ich den Laubbläser?

Reinigen Sie das Gerät mit einem feuchten Tuch und milder Seife. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel. Die Lager sind selbstschmierend, keine zusätzliche Schmierung erforderlich.

Was tun, wenn der Laubbläser ungewöhnlich vibriert?

Stoppen Sie das Gerät sofort, entfernen Sie den Akku, überprüfen Sie es auf Schäden, ersetzen Sie beschädigte Teile und ziehen Sie lose Teile fest, bevor Sie es wieder starten.

Wie bewahre ich den Laubbläser auf?

Lagern Sie es an einem trockenen Ort, außerhalb der Reichweite von Kindern. Sie können es mit der mitgelieferten Wandhalterung an der Wand aufhängen, indem Sie die Aufhängelöcher auf der Rückseite verwenden.

BEDIENUNGSANLEITUNG WG547E.9 WORX

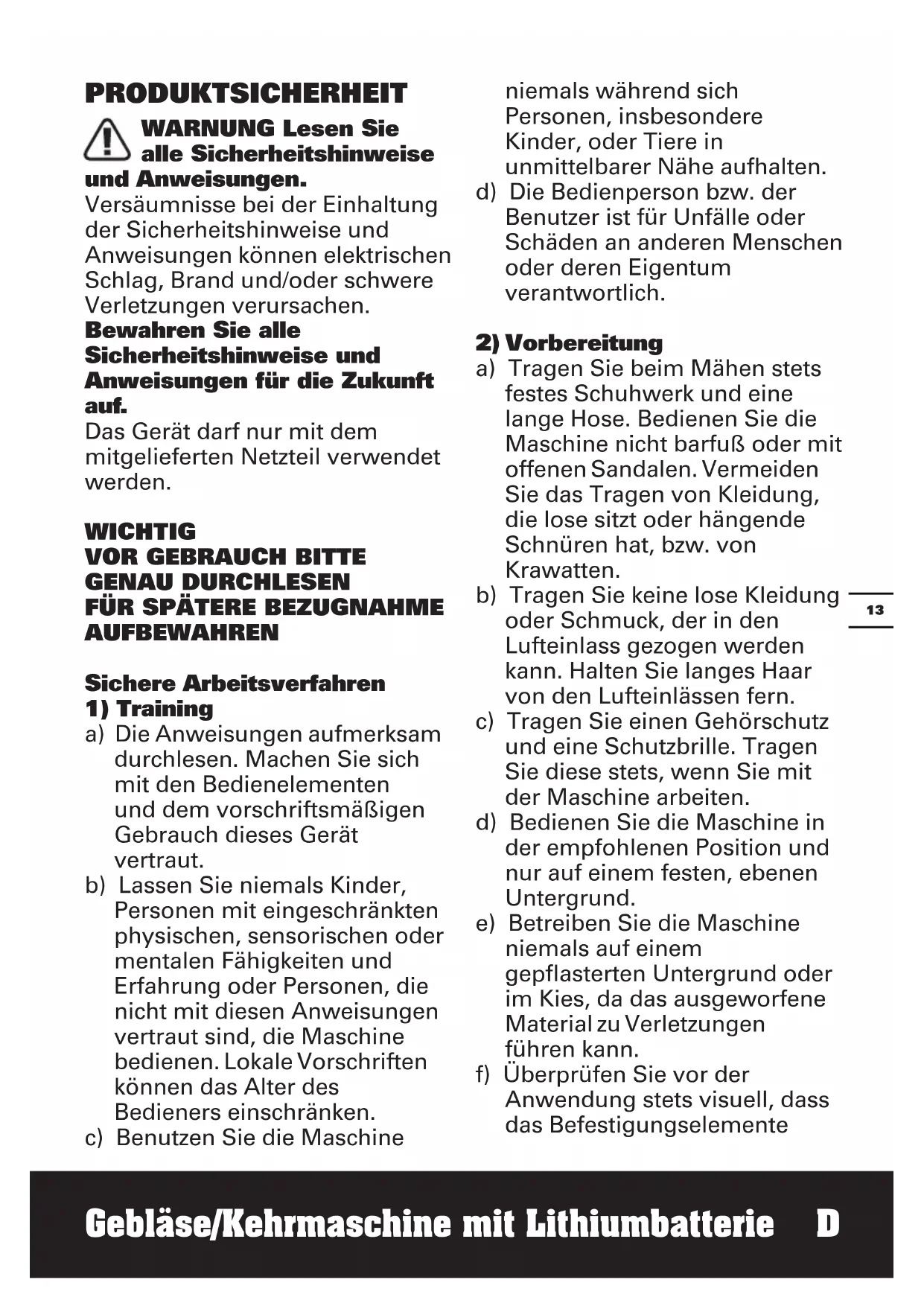

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Das Gerätarf nur mit dem mitgelieferten Netzteil verwendet werden.

WICHTIG VOR GEBRAUCH BITTE GENAU DURCHLESEN FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN

Sichere Arbeitsverfahren 1) Training

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschrifsmäßigen Gebrauch diesen Gerät vertraut.
b) Lassen Sie niemals Kinder, Personen mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten und Erfahrung oder Personen, die nicht mit diesen Anweisungen vertraut sind, die Maschine bedieren. Lokale Vorschriften konnen das Alter des Bedieners einschranken.
c) Benutzen Sie die Maschine

niemals während sich
Personen, insbesondere
Kinder, oder Tiere in
unmittelbarer Höhe aufhalten.

d) Die Bedienperson bzw. der Benutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

2) Vorbereitung

a) Tragen Sie beim Mähen stets festes Schuhwerk und eine lange Hose. Bedienen Sie die Maschine nicht barfuß oder mit offenen Sandalen. Vermeiden Sie das Tragen von Kleidung, die lose sitzt oder hangende Schnüren hat, bzw. von Krawatten.
b) Tragen Sie keine lose Kleidung oder Schmuck, der in den Luftteinlass gezogen werden kann. Halten Sie langes Haar von den Luftteinlüssen fern.
c) Tragen Sie einen Gehörschutz und eine Schutzbrille. Tragen Sie diese stets, wenn Sie mit der Maschine arbeiten.
d) Bedieren Sie die Maschine in der empfohlenen Position und nur auf einem festen, ebenen Untergrund.
e) Betreiben Sie die Maschine niemals auf einem grepflasterten Untergrund oder im Kies, da das ausgeworfene Material zu Verletzungen führen kann.
f) Überprüfen Sie vor der Anwendung stets visuell, dass das Befestigungselemente

gesichert sind, dass das Gehäuse unbeschädigt ist und die Schutzvorrichtungen bzw. Abdeckungen installiert sind. Ersetzen Sie verschlissene oder beschädigte Klingen und Schrauben in Sätzen, um das Gleichgewicht beizubehalten. Ersetzen Sie beschädigte oder unleserliche Aufkleber.

3) Betrieb

a) Stellen Sie vor dem Starten der Maschine sicher, dass die Vorschubkammer leer ist.
b) Halten Sie das Gesicht und andere Körperteile von der Einlassöffnung fern.
c) Verhindern Sie, dass Hande oder andere Körperteile in die Vorschubkammer, in den Auswurf oder in die Nähe von anderen beweglichen Teilen gelangen.
d) Sorgen Sie stets für Gleichgewicht und festen Stand. Vermeiden Sie anormale Körperhaltungen. Stehen Sie beim Zuführren von Material zur Maschine niemals über dem Maschinensockel.
e) Halten Sie sich beim Betrieb dieser Maschine immer vom Auswurfbereich fern.
f) Wenn die Maschine ungewöhnliche Gerausche macht oder zu vibrieren beginnnt, schalten Sie die Stromquelle sofort ab und halten Sie die Maschine zum Stillstand kommt. Entfern den Akku aus der Maschine

und treffen Sie folgende Vorkehrungen, bevor Sie die Maschine wieder in Betriebnehmen und bedienen.

i) suchen Sie nach Schäden;
ii) ersetzen oder reparieren Sie alle beschädigten Teile;
iii) suchen Sie nach losen Teilen, undziehen Sie diese fest.
g) Verhindern Sie, dass sich das verarbeitete Material im Auswurfbereich ansammeln kann; dadurch wird der ordnungsgemäße Auswurf verhindert und es kann zum Rückschlagen des Materials durch die Einlassöffnung führen.
h) Falls die Maschine verstopt, schalten Sie die Stromquelle ab und entfernen Sie das Akkupack aus der Maschine, bevor Sie die Rückstände entfernen.
i) Arbeiten Sie niemals mit dem Gerät, wenn Schutzeinrichtungen oder Abschirmungen beschädigt sind. Benutzen Sie das Gerät niemals ohne angebrachte Sicherheitseinrichtungen.
j) Halten Sie die Stromquelle frei von Rückständen und anderen Ansammlungen, um Schäden an der Stromquelle oder mögliche Brände zu verhindern.
k) Transportieren Sie diese Maschine nicht, während die Stromversorgung eingeschaltet ist.

I) Klemmen Sie die Maschine stets von der Stromversorgung ab(z. B. entfernen Sie das Akkupack aus der Maschine)
- jedes Mal, wenn Sie die Maschine verlassen,
- bevor Sie Blockaden oder Verstopfungen im Auswurf entfernen,
- sie die Maschine überprüfen, saubern oder an der Maschine arbeiten;
m) Vermeiden Sie die Nutzung der Maschine bei schlechtem Wetter, besonderss wenn die Gefahr eines Blitzschlags besteht.

4) Wartung und aufbewährung

a) Den Festsitz aller Schrauben, Mattern und Bolzen sicherenstellen, um zu gewährleisten, dass sich der Rasenmacher in einem betriebssicheren Zustand befindet.
b) Abgenutzte oder beschädigte Teile Sicherheitshalber auswechseln.
c) Verwenden Sie ausschließlich Original-Ersatzteile und Originalzubehör.
d) Lagern Sie die Maschine an einem trockenen Ort und außerhalb der Reichweite von Kindern.
e) Wenn die Maschine für Wartungsarbeiten, Inspektionen, zur Lagerung oder zum Wechseln eines Zubehörs angehalten wird, schalten Sie die

Stromquelle aus, klemmen Sie die Maschine von der Stromversorgung ab und stellen Sie sicher, dass alle beweglichen Teile vollständig zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie Inspektionen, Einstellungen, usw. durchführten.Warten Sie die Maschine sorgfältig, und halten Sie diese sauber.

f) Lagern Sie die Maschine an einem trockenen Ort und außerhalb der Reichweite von Kindern.
g) Lassen Sie die Maschine vor der Lagerung stets abkühlen.
h) Versuchen Sie nie, die Verriegelungsfungtion der Schutzvorrichtung zu umgehen.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschlieben. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschlieben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendung des Akkupacks ist diese von

Metallgegenständen
fernzuhalten, wie etwa
Büroklammern, München,
Nägeln, Schrauben
oder anderen kleinen
Metallgegenständen, wo sich die Batterieklemmen berühren konnten. Das Kurzschlieben der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, scarf diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer desses

Anweisungen beachten und den korrekten Ladevorgang ausführren.

j) Akkupack bei Nichtverwendung nicht langere Zeit aufladen lessen.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks Funktionieren bei normaler Zimmertemperatur (20^ ± 5^) am besten.
m) Beim Entsorgen von Akkupacks sollenn Akkupacks mit verschiedene elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.

Ein Ladegerät, das für eine bestimmte Art von Akkupackgreeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.

o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
s) Ordnungsgemäß entsorgen.

SYMBOL

Bedienungsanleitung lesen

Tragen Sie eine Schutzbrille

Tragen Sie einen Gehörschutz

Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein.

Warning vor Gefahren

Vor Regen schützen

Stellen Sie safer, dass der Akku vor dem Wechseln des Zubehörns entwickeln wird.

Li-Ion	Akku nicht in den Haushaltsmull geben. Bringen Sie den leeren Akku zu ihrer lokalen Sammel-oder Recyclingstelle.
	Nicht verbrennen
	Vor Regen und Feuchtigkeit schützen
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinse Auskunft.

KOMPONENTEN

1. HINTEN

2. EIN/AUS-SCHALTER

3. ROHRFREIGABETASTE

4. UTERES GEBLÄSEROHR

5. OBERES GEBLÄSEROHR

6. MOTORHEHUSE

7. WANDAUFHÄNGUNG

8. AKKU*

9. AKKUFREIGABETASTEN*

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WG547E WG547E.1 WG547E.9 (520-559 - Bezeichnung der Maschine, Vertreter des Akku-Laubblasgeräts)

	WG547E WG547E.1	WG547E.9
Spannung 20V	= Max*
Luftgeschwindigkeit I	7.6m³/min II: 10m³/min
Gebäsegeschwindigkeit	I: 88km/h II: 120km/h
Spannung des Ladegeräts	220-240V~50/60Hz	/
Ladezeit 1 Stunde (Ca.) /
Gewicht 2.0kg 1.6kg

• Spannung ohne Arbeitslast gemessen. Die anfängliche Akkuspannung erreicht maximal 20 Volt. Die Nennspannung liegt bei 18 Volt.

INFORMATIONENÜBER LARM

Gewichteter Schalldruck	LpA= 75dB(A)KpA= 3dB(A)
Gewichtete Schalleistung	LwA= 87dB(A)KwA= 3dB(A)
Tragen Sie einenGehorschutz.

INFORMATIONENÜBER VIBRATIONEN

Typischer gewichteter Vibrationswert a	h< 2.5m/s2
Unsicherheit K = 1.5m/s2

Der Schwingungsgesamtwert kann zum Vergleichen eines Werkzeugs mit einem anderen verwendet werden, ebenso für eine vorläufige Beurteilung von Belastungen.

WARNING: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die

Materialien geschritten oder angebohr werden. Das Werkzeug ist in gutem Zustand und gut gepflegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Scharfe und seines gutsen Zustands.

Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird theses Werkzeug nicht angemessen gehandelt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNING: Um bereits zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnittte während tatsächcher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.
Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie diesen Werkzeug diesen Anweisungen entsprechend und acht den Sie auf eine gute Einfettung (wo erforderlich).

Bei regelmäßiger Verwendung theses Werkzeugs sollenn Sie in Antivibrationszubehör investieren. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖRTEILE

	WG547E	WG547E.1	WG547E.9
Akkupack (WA3551)	1 2	/
Ladegerät (WA3880)	1 1	/

Wir empfehlen Ihnen, sãmtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie bisher.

BEDIENUNG

Bestimmungsgemäßer Gebrauch

Das Geblase ist nur für den Hausgebrauch bestimmt. Verwenden Sie es m Freien, um Gartenabfälle zu bewegen.

MONTAGE UND BEDIENUNG

MASSNAHME	ABBILDUNG
MONTAGE
Sie das Gebläse anbringen & Zum Lösen des Gebläse	Siehe Abb. A, B
Anbringen und entfernen des akkus Hinweis: Drücken Sie die Akkuverriegelung hinein, um den Akku zu entriegeln, undziehen Sieihn aus dem Bohrer hereaus. Schieber Sieihn nach dem Aufladen wieder in den Bohrer hinein. Schieber Sieihn mit leichtem Druck ganz in die Aufnahme hinein.	Siehe Abb. C, D
Laden des akkus Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden. Weitere Details finden Sie im Handbuch des Ladegeräts. Warning! Das Ladegerät und der Akku sind aufeinander abgestimmt und sollenn nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie daraufuf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommt.	Siehe Abb. E
BEDIENUNG
Ein-und Ausschalten Warning! Nach dem Ausschalten lauft das Werkzeug noch ein paar Sekunden weiter. Warten Sie, bis der Motor komplett gestoppt ist, bevor Sie das Werkzeug ablegen.	Siehe Abb. F

Einstellen der Geblüsedrehzahl mittels zweistufigem Drehzahlschalter VERWENDUNGSTIPPS-Halten Sie das Geblüserohr ca. 8" oberhalb des Bodens, während Sie mit dem Werkzeug arbeiten.-Bewegen Sie sich mit halbkreisforderigen, folgenden Bewegungen langsam vorwärts, um die angesammelten Trümmer/Blätter immer vor sich zu haben.-Haben Sie Trümmer/Blätter mit dem Geblüse zu einem Haufen aufgeschickt, konnen Sieihn muhelos entsorgen.	Siehe Abb. G
Vorsicht! - Richten Sie das Geblüse nicht auf harte Gegenstände wie Nägel, Muttern oder Steine.- Arbeiten Sie nicht mit dem Geblüse, wenn Passanten oder Tiere in der Höhe sind.- Lassen Sie besondere Vorsicht walten, wenn Sie auf Treppen oder an anderen beengten Stellen arbeiten.- Tragen Sie eine Schutzbrille oder einen anderen geeigneten Augenschutz, lange Hosen und feste Schuhe.
Lagerung Ihres Akku-Gebläses Hinweis: Sie können Ihr Akku-Geblüse lagern, indem Sie es mit der Höhe geöse auf der Rückseite des Gebläses an die Wand hangen.	Siehe Abb. H

REINIGEN DES WERKZEUGS

Reinigen Sie das Werkzeug regelmäßig.

WARNING! Achten Sie darauf, dass Ihr Produkt trocken bleibt. Unter denen

Umständen mit Wasser besprühen.

• Verwenden Sie zur Reinigung des Werkzeugs nur eine milde Seifenlauge und ein weiches Tuch.
• Verwenden Sie kein Reinigungs- oder Lösungsmittel, das Chemikalien enthalt, die das Plastik stark beschädigen können.
• Selfbstettende Kugellager befinden sich in Ihrhem Produkt, davon braucht es nicht eingefettet zu werden.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler

geben Ihnen hierzuGREne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Erklaren Hiermit, Dass Unser Produkt

Beschreibung Akku-Laubblasgerät

Typ WG547E WG547E.1 WG547E.9 (520-559 - Bezeichnung der Maschine, Vertreter des Akku-Laubblasgeräts)

Funktion Laubblasgeräts

den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC, 2014/30/EU, 2011/65/EU,

2000/14/EC geändert durch 2005/88/EC

2000/14/EC geändert durch 2005/88/EC:

• Konformitätsbewertungsverfahren nach

• Gemessene Schalleistung

• Garantierte Schalleistung

Anhang V

87dB(A)

89dB(A)

Normen,

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Marcel Filz

Anschrift Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2018/08/23

Allen Ding

Stellvertretender Chefingenieur, Prüfung und

Zertifizierung

Positec Technology (China) Co., Ltd.

Adresse Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2018/08/23

Allen Ding

Gebruik ALTIJD scherpe beitels, boren en messen.
