WG547E.9 - Blåsare WORX - Gratis bruksanvisning och manual

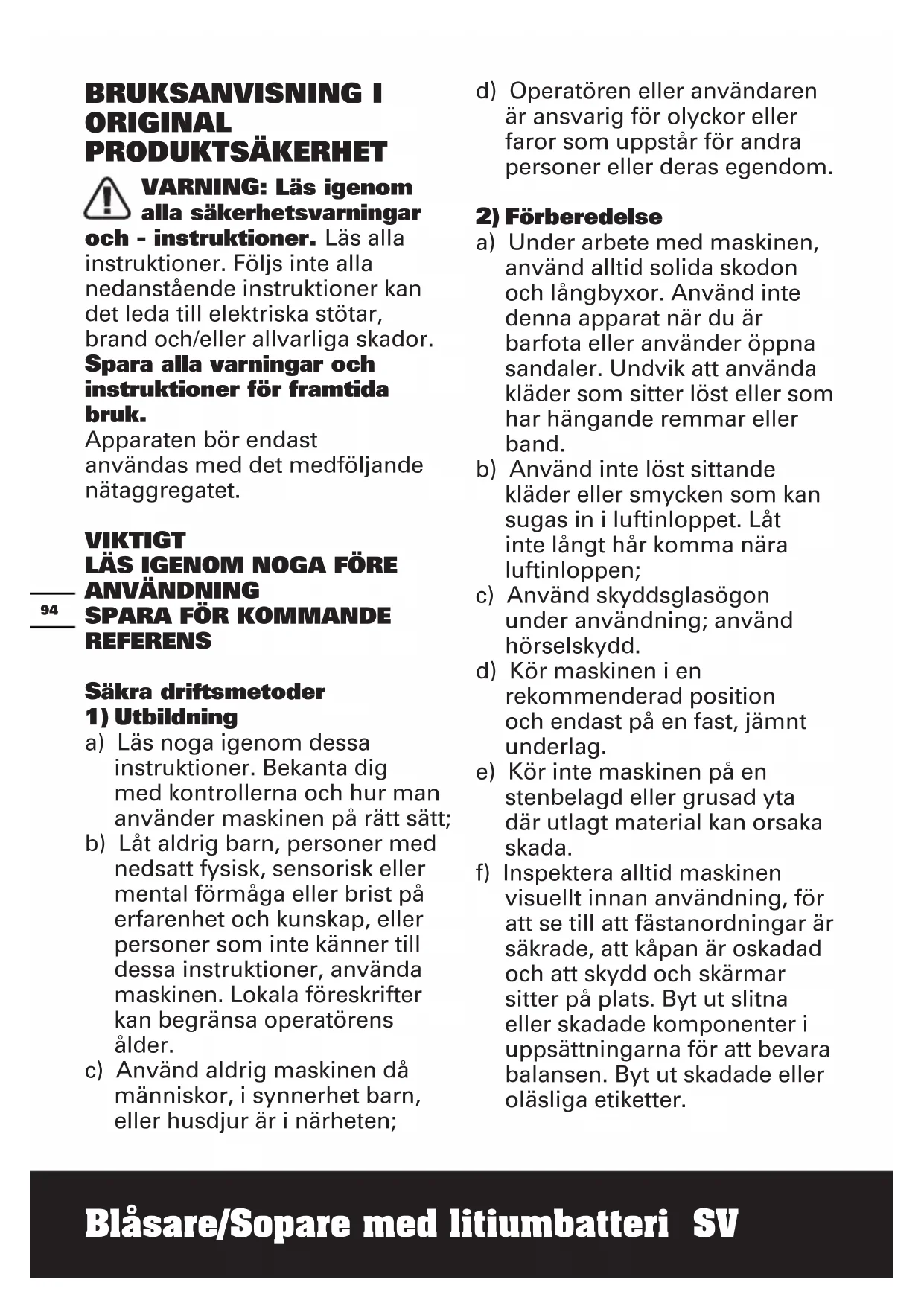

BRUKSANVISNING WG547E.9 WORX

VARNING: Läsigenom alla sakerhetsvarningar och - instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varninger och instruktioner for framtida bruk.

Apparaten bör endast
användas med det medfoljande
nätaggregatet.

VIKTIGT
LÄS IGENOM NOGA FÖRE
ANVÄNDNING
SPARA FÖR KOMMANDE
REFERENS

Sakra driftsmetoder 1) Utbildning

a) Läs noga igenom dessa instruktioner. Bekanta dig med kontrollerna och hur man använder maskinen på rätt sätt;
b) Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental formåga aller brist på erfarenhet och kunskap, ull personer som inte känner till dessa instruktioner, använda maskinen. Lokala foreskritter kan begränsa operatörens älder.
c) Använd aldrig maskinen dà manniskor, i synnerhet barn, eller husdjur ar i narheten;

d) Operatoren aller användaren ar ansvarig for olyckor aller faror som uppst for andrapersonerller deras egendom.

2) Förberedelse

a) Under arbete med maskinen,
använd alltid solida skodon
och langbyxor. Använd inte
denna apparatNDAR du ar
barfota aller använder öppna
sandaler. Undvik att anvanda
kläder som sitterlös ihrer som
har hangande remmar ihrer
band.
b) Använd inte留存 sittende kläder aller smycken som kan sugas in i luftinloppet. Latinte langt hare komma nara luftinloppen;
c) Använd skyddsglasögon under användning; använd hörskelydd.
d) Kör maskinen i en rekommenderad position och endast på en fast, jämnt underlag.
e) Kör inte maskinen på en stenbelagd eller grusad yta)där utlagt material kan orsaka skada.
f) Inspektera alltid maskinen visuellt innan användning, für att se till att fästanordningar ar säkrade, att kapan ar oskadad och att skydd och skärmar sitter på plats. Byt ut slitna eller skadade componenter i uppsättingarna for att bevara balansen. Byt ut skadade eller oläsliga etiketter.

3) Drift

a) Innan du startup maskinen, sakerstall att matarkammaren ar tom.
b) Hall ditt ansikte och din kropp borta fran mataroppingen.
c) Låt inte händer eller en annan kroppsdel eller kläder komma i kontakt med insidan av matarkammaren, utmatningsrännan eller i narheten av naggon rörlig del.
d) Hall god balans och fotfaste i alla lagen. Overstrack dig inte. Stå aldrig på en högre niva'an basen av maskinen nar du matar in material i den.
e) Stainte i vagen for utslappszonen när du kör maskinen.
f) Om maskinen skulle börja ge ifrän sig ovanliga ljud eller vibrationer, stäng omedelbart av strömköllan och lat maskinen stanna. Ta bort batteripaket fran maskinen och vidta foljande Åtgärder innan du startar om och kör maskinen:
i) Inspektera for skada.;
ii) Ersatt aller reparera eventuella skadade delar;
iii) Kontrollera och dra at eventuella losa delar.
g) Lat inte bearbetat material byggas upp i utsläppszonen; detta kan forhindra ordentligt utslapp och resultera i rekyl av material genom mataröppningen.
h) Om maskinen blir igensatt,
stäng av strömmen och ta bort

batteripaketetfrän maskineninnandu rensar bort skrap.

i) Använd aldrig maskinen med trasiga skydd aller skärmar, allerutan sakerhetsanordningar.
j) Håll strömköllan fri frän skråp och andra ansamlingar for att Förhindra skador på strömköllan eller möjlig brand.
k) Transporterainte denna maskin medan strommen ar pa.
I) Koppla alltid bort maskinen fran strömkällan (ta t.ex. bort batteripacketet fran maskinen)

• narhelst du går ifrän maskinen;
• innan du rensar en tilltappning;
• innan kontroll, rengöring eller underhäll på maskinen;

m) Undvik att använda maskinen under däliga vaderforhällanden, särskilt vid risk För blixtnedslag.

4) Underhäll och förvaring

a) Se till att alla muttrar, bultar och skruvar ar Åtdragna for att sakerstalla att maskinen ar driftsaker.
b) Byt ut slittna ellr skadade delar.
c) Använd endast originalreservdelar och tillbehör.
d) Forvara maskinen pa en torr plats, utom rackhall for barn.
e) När maskinen stoppas, p.g.a. service, kontroll, lagring eller for att byta tillbehör,

stäng av strömköllan, koppla bort maskinen frän strömförsörjningen och sakerställ att alla delar som rör sig har stannat helt och hallet. Låt maskinen svalna innan du utfor kontroller, justeringar etc. Vårdamaskinen ochhall den ren.

f) Forvara maskinen pa en torr plats, utom rackhall for barn.
g) Lat alltid grasklippen svalna innan du staller undan den.
h) Forsök aldrig att "köra über" sparranordningen på skyddet.

SÄKERHETSFORESKRIFTER FÜR BATTERIET

a) Tainte isär batteriet, öppna inte heller batteriet ellersära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda)där det kan kortslutas eller skadas av ledande material. När batteriet inte används, hull det borta frän metallobjekt, sösom pappersgem,pengar, nycklar, naglar, skruvar ull andra smä metallobjekt som kan leda ström frän enterminal till en annan. Om batteriterimalerna kortsluter varandra kan de Förorsaka brandrisk.
c) Exponera inte batteriet fereld ell er varme. Undvik forvaring i direkt solljus.
d) Utsätt inte batteriet für

mekanisk chock.

e) Om batteriet lacker, låt inte vätskan komma i kontakt med hud eller ögon. Om söända skulle hända, skölj med mycket vatten och sök läkarhjalp.
f) Sök omedelbar lækarhjalp om nagon har svalt en battericell eller batteriet.
g) Hall batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas fore användning. Använd den härBruksanvisningen for att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning;när det det inte används.
k) After lang tids användning kan det blinödvändigt att ladda och ladda ur batterieet mga ganger for att na maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m) När du kasserar batteriet, se till att hälla batterier med olica elektrokemiska system ifràn varandra.
n) Ladda endast med laddare av varumarket WORX. Använd ingen annan laddare an den som specifikt ske anvandas med det har batteriet. En laddare som passar for en viss typ av

batteri kan fororsaka brandrisk vid användning tillsammans med att annat batteri.

o) Använd inte ett batteri som inte ar avsett for användning med det här verktyget.
p) Håll batteriet borta是从 barn.
q) Behäll den ursprungliga bruksanvisingen for framtida användning.
r) Plocka ur batteriet fran verktyget d'det inte anvands.
s) Kassera batteriet på rätt sätt.

SYMBOLER

Läs bruksanvisningen

Använd skyddsglasögon

Använd skyddsglasögon

Håll kringstående undan

Varning för fara

	Utsätt inte für regn
	Se till att batteriet tas bort innan byte av tillbehör.
Li-Ion	Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvinningsstation.
	Färe ej uppeldas
	Färe ej utsättas für regn eller vatten
	Uttjänade elektriskaprodukter färe inte kasseras som hushållsavfall. Återanvänd där det finns anlaggningar für det. Kontakta din lokala myndigheter aller äterförsäljare foråtervinningsråd.

KOMPONENTER

1. HANDTAG
2. TILL/FRÄN-STROMBRYTAREN
3. KNAPP FÖR LÖSGÖRANDE AV SLANGEN
   4.ÖVRE BLÅSRÖR
4. NEDRE BLÁSRÖR
   6.MOTORHUS
5. VÄGGUPPHÄNGNINGSSTÖD
6. BATTERIPAKET *

7. KNAPPAR FÖR LÖSGÖRANDE AV BATTERIPACKEN

8. Alla tillbehör beskrivna eller avbildade nedan medfoljer inte standardprodukten.

TEKNISKA DATA

Typ WG547E WG547E.1 WG547E.9 (520-559 - maskinbeteckning, representativt for den sladdlosa lovblasaren)

	WG547E WG547E.1	WG547E.9
Spanning 20V	--- Max*
Luftkapacitet I: 7.6m	3/min II: 10m³/min
Blåshastighet I: 88km/h II: 120km/h
Laddarens spanning	220-240V~50/60Hz /
Laddningstid 1 timme (Cirka.) /
Maskinens vikt 2.0kg 1.6kg

• Spanning uppmatt utan belastning. Initial batterispanning ar max. 20 V. Nominell spanning ar 18V.

BULLERINFORMATION

Uppmätt ljudtryck	LpA= 75dB(A)KpA= 3dB(A)
Uppmätt ljudstyrka	LwA= 87dB(A)KwA= 3dB(A)
Använd hörskyydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering a	h< 2.5m/s2
Osäkerhet K = 1.5m/s2

Det deklarerade totala vibrationsvardet kan anvandas for att jamfora ett verktyg med ett annat och det kan ocksanvandas for preliminar bedomning av exponering.

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig

a t fran det deklarerade vardet beroende pa hur verktyget anvands och beroende pa foljande exemple och andra variationer av hur verktyget anvands: Hur verktyget anvands och materialet som verktyget anvands med.

Verktyget ar i bra skick och bra underhallet.
Användning av korrekt tillbehör till verktyget och sakerställandet att det ar vasst och i bra skick.
Beroende på hur tajt Åtdraget handtaget ar och om nagra antivibrationsltilbehör används.

Verktyget används som avsett enlicht konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- armvibrationssyndrom om det används på felaktigt satt.

WARNING: For att det ska bli korrekt bör en beräkning av exponeringsniv'an under verkliga

forhällanden vid användning också tes med for alla delar av hanteringscykeln sasom tiden nar verktyget ar avstängt och när det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsnivän over den totala arbetsperioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejlar, borrar och blad.

Underhäll verktyget i enliget med dessa instruktioner ochhall det vãsmort (dar det ar nödvändigt).

Om verktyget ske användas regelbundet, investera i antivirusrationstillbehör.

Planera ditt arbetsschema for att sprida ut användning av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

	WG547E	WG547E.1	WG547E.9
Batteripaket (WA3551)	1 2 /
Laddare (WA3880)	1 1 /

Vi rekommenderar att du koper dina tillbehör fransamma Återforsäljare som du köpteproduktenfrän. Läs på tillbehorens forpackning for merainformation.Din Återforsäljare kan också hjälpa dig och ge dig ränd.

HANTERING

ÄNDAMÄLSENLIG ANVÄNDNING

Blåsaren ar avsedd for att blasa skrapi. Den ar inte avsedd att användas inomhus erler for djurtrimning.

MONTERING & HANTERING

AKTIVITET BILD
MONTERING
Sätta ihop & demontering av blåsröret	Se Fig.A, B
Ta bort eller sätta i batteripaketetObs: Tryck på batteripaketets spärrhakeoch ta bort batteriet frän borrmaskinen.Efter laddningen skjut i batteripaketeti borrmaskens batteriport. En enkelskjutning och ett lätt tryck är tillräckligt.	Se Fig.C, D
Ladda batterietDitt batteripaket är OLADDAT ochdu måste ladda det en gang innananvändning.Mer information finns ibruksanvisningen till laddaren.Varning! Laddaren ochbatteripaketet är särskiltkonstruerade for att fungera tillsammans.Använd inget annat batteripaket eranàgon annan laddare. Se till att inga metallföremålkommen in i laddaren ellber Batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.	Se Fig. E
HANTERING
START OCH STOPPVarning! Verktyget fortsätter att gänagrosekunder after att det stängtesav. Låt motorn stanna helt och halletinnan verktyget sätts ned.	Se Fig. F
Justera blåshastigheten med en 2-växladbrytaretANVÄNDARRÄD-Häll blåsröret ungefär 8" over markenvid användning.- Rör den i en svepande rörelse frän sida till sida. Gå langsamt framåt och häll detsmalde skräpet framfor dig.- När skräpet/löven blåsts ihop i en högär det,enkelt att Göra sig av med högen.Försiktighet!- Blå inte HARDa foremål som spikar,bultar erller stenar.- Använd inte lväblåsaren naraaskådare eller husdjur.- Var extra försiktig vid rengöringav trappor erller andra trängautrymmen.- Använd sakerhetsglasögoneller annan lämpligögonskyddsutrustning,langbyxoroch skor.	Se Fig. G

Förvaring av din batteridrivna lõvblåsare Obs: Du kan forvara din batteridrivna lõvblåsare genom att hänga den på vöggen i det avsedda hålet på baksidan av blåsaren.

Se Fig. H

RENGÖR VERKTYGET

Rengör verktyget regelbundet.

Varning! Häll produit torr. Spruta under inga omständigheter vatten på det.

• Rengör endast med mildtvällösning och en fuktig trasa.
• Använd inga tvättmedel, rengöringsmedel eller Lossningsmedel som kan innehålla kemikalier som kan skada plasten.
• Produktien anvander självsmörjande lager sägen smörjning krävs.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd)daret finns anlaggningar for det.Kontakda dinlokala myndigheter erler aterforsäljare for atervinningsrad.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Deklarerar att denna produit,

Beskrivning

Sladdlos lovblas

Typ

WG547E WG547E.1

WG547E.9 (520-559 - maskinbeteckning, représentativt for den sladdlosa lovblåsaren)

Funktion

Blåsa

Uppfyller foljande direktiv,

2006/42/EC, 2014/30/EU, 2011/65/EU

• Konformitetsutvärderingsprocedur enlicht

Bilaga V

• Uppmatt bullerniva

87dB(A)

• Deklarerad garanterad bullernivá

89dB(A)

Standarder overensstammer med,

EN 60335-1, EN 50636-2-100, EN 62233,

EN ISO 3744, EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den teknska filen,

Namn Marcel Filz

Adress Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2018/08/23

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd.
