HASZNÁLATI ÚTMUTATÓ CNS 3635 Battery Kärcher

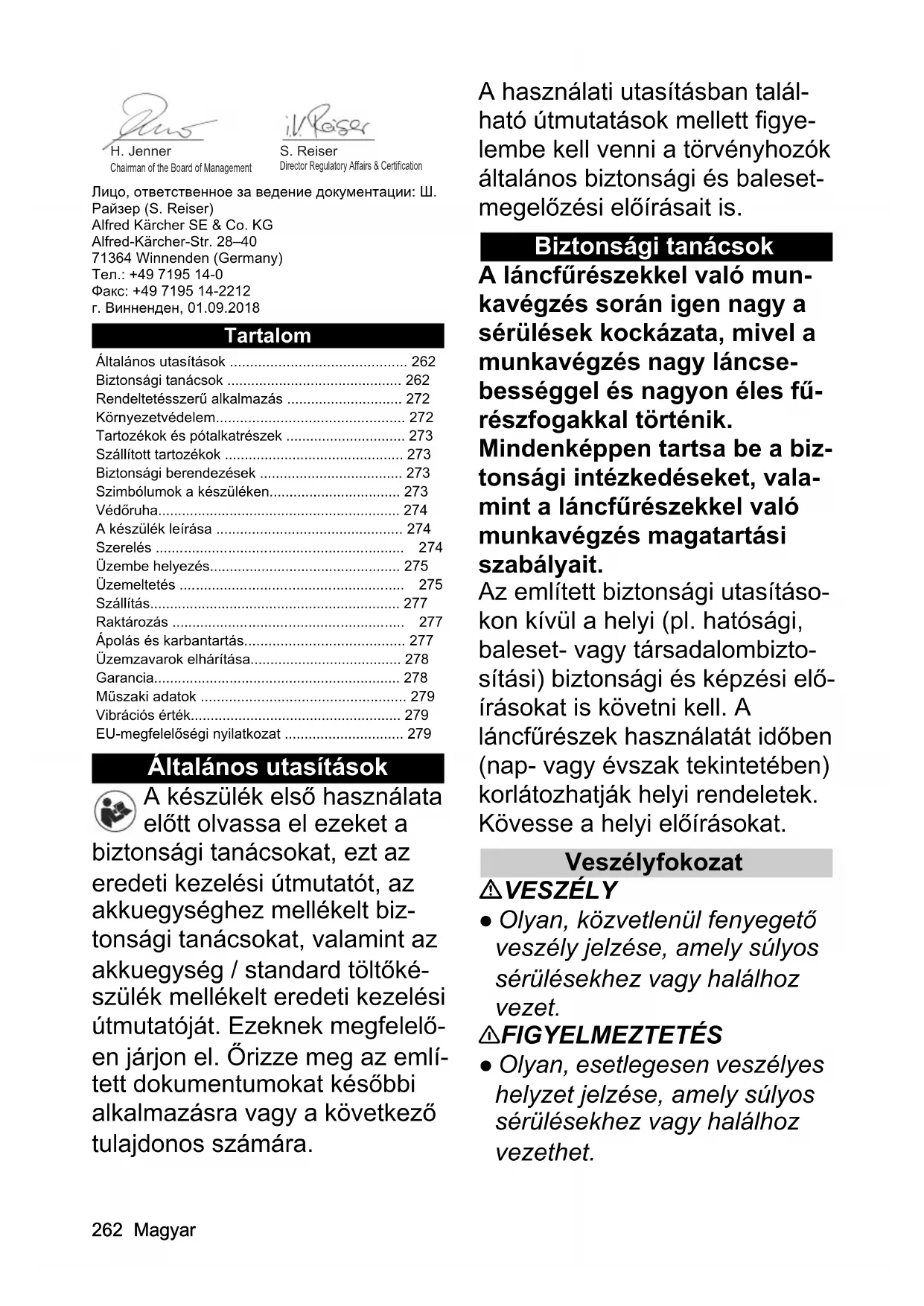

• kg 4,3262 Magyar Лицо, ответственное за ведение документации: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 г. Винненден, 01.09.2018 Tartalom Általános utasítások A készülék első használata előtt olvassa el ezeket a biztonsági tanácsokat, ezt az eredeti kezelési útmutatót, az akkuegységhez mellékelt biz- tonsági tanácsokat, valamint az akkuegység / standard töltőké- szülék mellékelt eredeti kezelési útmutatóját. Ezeknek megfelelő- en járjon el. Őrizze meg az emlí- tett dokumentumokat későbbi alkalmazásra vagy a következő tulajdonos számára. A használati utasításban talál- ható útmutatások mellett figye- lembe kell venni a törvényhozók általános biztonsági és baleset- megelőzési előírásait is. Biztonsági tanácsok A láncfűrészekkel való mun- kavégzés során igen nagy a sérülések kockázata, mivel a munkavégzés nagy láncse- bességgel és nagyon éles fű- részfogakkal történik. Mindenképpen tartsa be a biz- tonsági intézkedéseket, vala- mint a láncfűrészekkel való munkavégzés magatartási szabályait. Az említett biztonsági utasításo- kon kívül a helyi (pl. hatósági, baleset- vagy társadalombizto- sítási) biztonsági és képzési elő- írásokat is követni kell. A láncfűrészek használatát időben (nap- vagy évszak tekintetében) korlátozhatják helyi rendeletek. Kövesse a helyi előírásokat. Veszélyfokozat VESZÉLY ● Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS ● Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet. Általános utasítások p. 262
• Biztonsági tanácsok p. 262
• Rendeltetésszerű alkalmazás p. 272
• Környezetvédelem p. 272
• Tartozékok és pótalkatrészek p. 273
• Szállított tartozékok p. 273
• Biztonsági berendezések p. 273
• Szimbólumok a készüléken p. 273
• Védőruha p. 274
• A készülék leírása p. 274
• Szerelés p. 274
• Üzembe helyezés p. 275
• Üzemeltetés p. 275
• Szállítás p. 277
• Raktározás p. 277
• Ápolás és karbantartás p. 277
• Üzemzavarok elhárítása p. 278
• Garancia p. 278
• Műszaki adatok p. 279
• Vibrációs érték p. 279
• EU-megfelelőségi nyilatkozat Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserMagyar 263 몇 VIGYÁZAT ● Olyan, esetlegesen veszélyes helyzet jelzése, amely kön- nyebb sérülésekhez vezethet. FIGYELEM ● Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet. Villamos szerszámok általános biztonsági utasításai 몇 FIGYELMEZTETÉS ● Olvassa el az összes bizton- sági utasítást és előírást. A biztonsági utasítások és elő- írások betartásának elmulasz- tása áramütést és/vagy súlyos sérüléseket okozhat. Őrizze meg valamennyi biztonsági utasítást és előírást. A biztonsági utasításokban használt „villamos szerszám” ki- fejezés hálózatról (hálózati csat- lakozókábellel) működő villamos szerszámokra és akku- mulátorral (hálózati csatlakozó- kábel nélkül) működő villamos szerszámokra vonatkozik. 1 Munkahelyi biztonság a Tartsa a munkavégzési te- rületet tisztán és jól meg- világítva. A rendetlenség vagy a ki nem világított mun- katerület balesetekhez ve- zethet. b A villamos szerszámmal ne dolgozzon robbanásve- szélyes környezetben, ahol éghető folyadékok, gázok vagy porok találha- tók. A villamos szerszámok szikrát vethetnek, ami által a por vagy a gőzök kigyullad- hatnak. c A gyermekeket és más személyeket tartsa távol a villamos szerszám hasz- nálata során. A figyelemel- vonás a berendezés feletti uralom elvesztéséhez ve- zethet. 2 Elektromos biztonság a A villamos szerszám csat- lakozódugójának bele kell illenie a csatlakozóaljzat- ba. A csatlakozódugót semmiképpen sem szabad módosítani. Adapter csat- lakozóaljzatot ne használ- jon védőföldelt villamos szerszámmal együtt. A mó- dosítatlan csatlakozódugók és az ahhoz illő csatlakozó- aljzatok csökkentik az ára- mütés kockázatát. b Kerülje el a csövek, fűtő- testek, tűzhelyek és hű- tőszekrények földelt felületével való érintke- zést. Ezek ugyanis fokozott áramütési kockázatot jelen- tenek, ha az Ön teste földel- ve van. c A villamos szerszámokat tartsa távol az esőtől és a nedvességtől. A víz beha- tolása a villamos szerszá-264 Magyar mokba növeli az áramütés kockázatát. d A kábelt ne használja a rendeltetésén kívül más célra, például a villamos szerszám tartására, fela- kasztására, illetve a csat- lakozódugónak az aljzatból való kihúzására. Tartsa távol a kábelt hőtől, olajtól, éles szélektől vagy mozgó berendezéskom- ponensektől. A károsodott vagy megcsavarodott csat- lakozókábelek fokozzák az áramütés kockázatát. e Ha villamos szerszámmal dolgozik a szabadban, ak- kor csak olyan hosszabbí- tó kábelt használjon, amely a kültérben is hasz- nálható. A kültérben való használatra alkalmas hos- szabbító kábel alkalmazása csökkenti az áramütés koc- kázatát. f Ha a villamos szerszám használata nedves kör- nyezetben nem kerülhető el, akkor használjon hibaá- ram-védőkapcsolót. Hiba- áram-védőkapcsoló használata csökkenti az ára- mütés kockázatát. 3 Személyek biztonsága a Figyeljen oda és megfon- toltan végezze a villamos szerszámmal való munkát. Ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll, akkor ne használja a villamos szer- számot. A villamos szer- szám használata során akár a pillanatnyi figyelmetlenség is komoly sérülésekhez ve- zethet. b Viseljen védőfelszerelést és minden esetben védő- szemüveget. A személyes védőfelszerelés (pl. porvédő maszk, csúszásmentes biz- tonsági kesztyű, védősisak vagy fülvédő) viselete a villa- mos szerszám használati módjától függően csökkenti a sérülések kockázatát. c Akadályozza meg a vélet- lenszerű üzembe helye- zést. Győződjön meg arról, hogy a villamos szerszám ki van kapcsol- va, mielőtt az áramellátás- hoz és/vagy az akkumulátorhoz csatla- koztatja, felemeli vagy tart- ja. Ha a villamos szerszám szállítása során az ujját a kapcsolón tartja, illetve ha a berendezést bekapcsolt ál- lapotban csatlakoztatja az áramellátáshoz, az balese- tet okozhat. d A villamos szerszám be- kapcsolása előtt távolítsa el a beállító szerszámot vagy a csavaros csatlako- zást. A berendezés forgóMagyar 265 komponenseiben hagyott szerszám vagy kulcs sérülé- seket okozhat. e Törekedjen a normál test- tartás megőrzésére. Álljon stabilan, és mindig tartsa meg egyensúlyát. Ezáltal a villamos szerszámot várat- lan helyzetekben is jobban uralma alatt tudja tartani. f Viseljen megfelelő ruháza- tot. Ne viseljen bő ruhát vagy ékszert. Tartsa távol a haját, ruházatát és kesz- tyűjét a mozgó komponen- sektől. A bő ruházat, a kesztyű, az ékszer vagy a hosszú haj becsípődhet a mozgó komponensek közé. g Porelszívó és -felfogó be- rendezések felszerelése esetén győződjön meg ar- ról, hogy ezek csatlakoz- tatva vannak és helyesen használják őket. A porelszí- vás alkalmazása csökkent- heti a por általi veszélyek kialakulását. 4 Villamos szerszám haszná- lata és kezelése a Ne terhelje túl a berende- zést. A munkavégzéshez a megfelelő villamos szer- számot használja. A meg- felelő villamos szerszámmal jobban és biztonságosab- ban tud dolgozni a megadott teljesítménytartományban. b Ne használjon olyan villa- mos szerszámot, amely- nek kapcsolója elromlott. Az olyan villamos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyes, és javításra szorul. c Húzza ki a csatlakozódu- gót a csatlakozóaljzatból és/vagy távolítsa el az ak- kumulátort, mielőtt beállí- tási műveleteket végezne a berendezésen, alkatré- szeket cserélne ki rajta, vagy a berendezést félre- tenné. Ez az intézkedés megakadályozza a villamos szerszám véletlenszerű elin- dítását. d A nem használt villamos szerszámokat tartsa távol a gyermekektől. Ne hagy- ja, hogy olyan személyek használják a berendezést, akik annak használatát nem ismerik, illetve ezeket az előírásokat nem olvas- ták el. A villamos szerszá- mok veszélyesek, ha tapasztalatlan személyek használják őket. e Kezelje a villamos szer- számokat gondosan. Elle- nőrizze, hogy a mozgó komponensek hibátlanul működnek-e és nem akad- nak-e be, nincsenek-e el- törve vagy nincs-e rajtuk olyan károsodás, amely a266 Magyar villamos szerszám műkö- dését negatívan befolyá- solná. A meghibásodott komponenseket a beren- dezés használata előtt ja- víttassa meg. Sok baleset oka a villamos szerszámok helytelen karbantartása. f Tartsa a vágószerszámo- kat élesen és tisztán. Az éles vágóélű, gondosan ápolt vágószerszámok ke- vésbé akadnak el és kön- nyebben vezethetők. g A villamos szerszámokat, tartozékokat, behelyezhe- tő szerszámokat stb. a je- len előírások szerint használja. Ennek során vegye figyelembe a mun- kakörülményeket és a vég- zendő tevékenységet. A villamos szerszámoknak a rendeltetésüktől eltérő hasz- nálata veszélyes helyzete- ket eredményezhet. 5 Akkumulátoregységek használata és ápolása a Az akkumulátoregységet csak a gyártó által engedé- lyezett töltőeszközökkel töltse. A nem az adott akku- mulátoregységhez tervezett töltőeszközök tüzet okozhat- nak. b A készüléket csak a meg- felelő akkumulátoregy- séggel üzemeltesse. Másfajta akkumulátoregysé- gek használata sérülést és tüzet okozhat. c Tartsa távol a nem hasz- nált akkumulátoregysége- ket fémes tárgyaktól, mint például irodakapcsoktól, érméktől, kulcsoktól, szö- gektől, csavaroktól vagy más kisebb fémtárgyaktól, amelyek rövidzárlatot okozhatnak. A rövidzárlat következménye tűz vagy robbanás lehet. d Adott esetben az akkumu- látoregységből folyadék szivároghat. Kerülje el a folyadékkal való érintke- zést. Ha ez mégis megtör- tént, akkor a folyadékot vízzel alaposan öblítse le. Ha a folyadék a szemet éri, haladéktalanul kérjen or- vosi segítséget. Az akku- mulátorfolyadék hatására a bőrön kiütések és égési se- bek keletkezhetnek. 6 Szerviz a A villamos szerszám javí- tását csak képzett szak- személyzet végezheti, eredeti pótalkatrészek fel- használásával. Ezáltal biz- tosítható a berendezés biztonságos állapotának fenntartása.Magyar 267 További általános biztonsági előírások Megjegyzés ● Egyes területe- ken előírások korlátozhatják a készülék alkalmazását. Érdek- lődjön erről a helyi hatóságnál. VESZÉLY ● Életveszély a ké- szülék kontrollálatlan mozgásai által okozott vágott sérülések miatt. Tartsa távol a testrészeket a mozgó alkatrészektől. ● Sérü- lésveszély a kisodródó vagy le- eső tárgyak miatt. Soha ne használja a készüléket, ha 15 m -es körzetben emberek, különö- sen gyermekek vagy állatok tar- tózkodnak. ● A készülék mindennemű átalakítása tilos. 몇 FIGYELMEZTETÉS ● Gyer- mekek, és a jelen utasítást nem ismerő személyek nem üzemel- tethetik ezt a készüléket. Helyi rendeletek korlátozhatják a kez- elő életkorát. ● A lehetséges ve- szélyek felismerése érdekében a munkaterületet akadálytalanul át kell tudni tekinteni. A készülé- ket csak akkor használja, ha a megvilágítás megfelelő. ● A működtetés előtt győződjön meg róla, hogy a készülék és az ös- szes kezelőszerv előírásszerű működését, beleértve a láncfé- ket és a biztonsági berendezé- seket is. Ellenőrizze a laza zárakat, győződjön meg az ös- szes védőberendezés és mar- kolat előírásszerű és biztonságos rögzítését. Ne használja a készüléket, ha an- nak állapota nem kifogástalan. ● Soha ne működtesse a készü- léket, ha a fogantyún lévő esz- közkapcsoló nem megfelelő módon kapcsol be vagy ki. ● Cserélje ki az elhasználódott vagy sérült alkatrészeket, mi- előtt üzembe helyezi a készülé- ket. ● Visszaütés kockázata az egyensúly elvesztése miatt. Ke- rülje a szabálytalan testhelyze- tet, álljon stabilan, és mindig tartsa meg egyensúlyát. ● Azon- nal állítsa le a készüléket, és el- lenőrizze sérülések tekintetében, vagy azonosítsa a rezgés okát, ha a készülék lee- sett, ütést kapott vagy szokatlan módon rezeg. A sérüléseket ja- víttassa meg az arra jogosult ügyfélszolgálattal, vagy cserélje ki a készüléket. 몇 VIGYÁZAT ● A készülék mű- ködtetése során viseljen teljes körű szem- és fülvédelmet, erős és ellenálló kesztyűt, valamint fejvédelmet. Viseljen arcmasz- kot, ha a munka porral jár. ● A készülékkel végzett munka so- rán viseljen hosszú, nehéz nad- rágot, stabil lábbelit és megfelelő szabású kesztyűt. Ne dolgozzon mezítláb. Ne viseljen ékszert, szandált vagy rövidnad- rágot. ● Sérülésveszély, ha a la- za ruházatot, hajat vagy ékszert a készülék mozgó alkatrészei el- kapják. Ruházatát és ékszereit268 Magyar tartsa távol a gép mozgó részei- től. A hosszú haját hátul kösse össze. ● A fülvédő korlátozhatja a figyelmeztető hangok érzéke- lésének képességét, ezért ügyeljen a közelében és a mun- katerületen felmerülő esetleges veszélyekre. ● Csak a gyártó ál- tal jóváhagyott tartozékokat és pótalkatrészeket használjon. Az eredeti tartozékok és az eredeti pótalkatrészek garantálják a ké- szülék biztonságos és zavar- mentes üzemelését. Láncfűrészek biztonsági utasításai Testrészeit tartsa távol a működő fűrész láncától. A fűrész elindítása előtt győ- ződjön meg arról, hogy a fű- részlánccal semmi sem érintkezik. Láncfűrésszel va- ló munkavégzés során a pilla- natnyi figyelmetlenség is a ruházatnak vagy testrészek- nek a lánc általi becsípődését okozhatja. Tartsa a láncfűrészt jobb ke- zével mindig a hátsó fo- gantyúnál, bal kezével pedig az elülső fogantyúnál fogva. A láncfűrész ettől elté- rő tartása növeli a sérülések kockázatát, és ennélfogva ti- los. A villamos szerszámot csak szigetelt felületeken szabad tartani, mivel a fűrészlánc érintkezhet eltakart vezeté- kekkel. A fűrészláncok, ame- lyek feszültségvezető dróttal érintkeznek, feszültségveze- tővé teszik a villamos szer- szám fém alkatrészeit, és így a kezelőt áramütés érheti. Viseljen védőszemüveget és fülvédőt. További védő- felszerelés javasolt a fejre, a kézre, a lábra és a lábfejre. A megfelelő védőöltözet csök- kenti az elrepülő faforgács ál- tali sérülésveszélyt, és a fűrészlánc véletlenszerű meg- érintését. A láncfűrészt ne használja fán. A fán történő üzemeltetés sérülésveszélyt jelent. Ügyeljen mindig arra, hogy stabilan álljon, és a láncfű- részt csak akkor használja, ha szilárd, biztonságos és egyenes talajon áll. A csú- szós talaj vagy az instabil álló- felület, mint például a létra, az egyensúly vagy a láncfűrész feletti uralom elvesztéséhez vezethet. Megfeszített ág vágása so- rán számoljon az ág vissza- pattanásával. Ha a farostokban felszabadul a fe- szültség, akkor a megfeszített ág eltalálhatja a kezelősze- mélyt és/vagy a láncfűrész fe- letti uralomvesztést okozhatja.Magyar 269 Legyen különösen óvatos aljnövényzet és fiatal fák vá- gása során. A vékony ágak beakadhatnak a fűrészláncba, megüthetik Önt vagy elmoz- díthatják Önt az egyensúlyá- ból. A láncfűrészt tartsa az elül- ső fogantyúnál fogva kikap- csolt állapotban, a fűrészláncot a testétől távol tartva. A láncfűrész szállítá- sa vagy tárolása során min- dig helyezze fel a védőburkolatot. A láncfűrész gondos kezelése csökkenti a futó fűrészlánc óvatlan meg- érintésének valószínűségét. Tartsa be a kenésre, a lánc- feszességre és az alkatrész- cserére vonatkozó utasításokat. A szakszerűtle- nül megfeszített vagy meg- kent lánc elszakadhat vagy növelheti az ütéskockázatot. A fogantyúkat tartsa szára- zon, tisztán, valamint olaj- és zsírmentesen. A zsíros, olajos fogantyúk csúsznak, és a berendezés feletti uralom el- vesztéséhez vezetnek. Csak fát fűrészeljen. A lánc- fűrészt ne használja nem rendeltetésszerű művele- tekhez. Például: Ne használ- ja a láncfűrészt műanyag, falazat vagy olyan épí- tőanyagok fűrészelésére, amelyek nem fából készül- tek. A láncfűrész nem rendel- tetésszerű munkák elvégzésére történő haszná- lata veszélyes helyzeteket idézhet elő. Ütés okai és megakadályozása Ütés akkor fordulhat elő, ha a vezetősín csúcsa hozzáér egy tárgyhoz, vagy ha a fa elhajlik és a fűrészlánc beakad a vágásrés- be. A síncsúcs megérintése számos esetben váratlan, hátrafelé irá- nyuló reakcióhoz vezethet, amelynél a vezetősín felfelé és a kezelő irányába csapódik. A fűrészlánc beakadása a veze- tősín felső szélébe a sínt hirte- len visszalökheti a kezelő irányába. E reakciók mindegyike a fűrész feletti uralom elvesztéséhez és súlyos sérülésekhez is vezethet. Ne hagyatkozzon kizárólag a láncfűrészbe épített biztonsági berendezésekre. A láncfűrész kezelőjeként alkalmazzon kü- lönféle intézkedéseket a bal- eset- és sérülésmentes munkavégzés érdekében. Az ütés a villamos szerszám helytelen vagy hibás használa- tának következménye. A követ- kező megfelelő óvintézkedésekkel megakadá- lyozható:270 Magyar Tartsa szorosan mindkét ke- zével a fűrészt, úgy, hogy a hüvelykujj és a többi ujj szo- rosan közrefogják a fo- gantyúkat. Testét és karjait tartsa úgy, hogy az ütőerők- nek ellen tudjon állni. Meg- felelő intézkedések esetén a kezelő uralkodni tud az ütő- erők felett. Soha ne engedje el a láncfűrészt. Kerülje el az abnormális testtartást, és ne fűrészeljen váll feletti magasságban. Ezáltal elkerülhető a síncsúcs véletlenszerű megérintése, és a láncfűrész váratlan helyze- tekben könnyebben uralom alatt tartható. Használja mindig a gyártó által előírt pótsíneket és fű- részláncokat. A nem megfe- lelő pótsínek és fűrészláncok a lánc szakadásához és/vagy ütéshez vezethetnek. Tartsa be a gyártónak a fű- részlánc élesítésére és kar- bantartására vonatkozó előírásait. A túl alacsony mélységkorlátozók növelik az ütés kockázatát. Kiegészítő biztonsági utasítások a láncfűrészekhez Megjegyzés ● A Kärcher azt ajánlja, hogy az első használat során a fatörzseket fűrészállvá- nyon fűrészelje. ● A láncfűrész használatakor tartson magánál egy elsősegélydobozt a nagy sebekhez és egy segélyhívásra alkalmas eszközt. Legyen a kö- zelben egy nagyobb és átfogóbb ápolást lehetővé tévő elsőse- gély-doboz is. 몇 FIGYELMEZTETÉS ● Gon- doskodjon a stabil álló helyzet- ről, a tiszta munkahelyről, és a készülék használata előtt ter- vezze meg a visszavonulási utat leeső ágak esetén. ● Óvakodjon a kenőolajködtől és a fűrészpor- tól. Ha szükséges, viseljen maszkot vagy légzőkészüléket. ● A készüléket mindig két kézzel tartsa. Fogja a fogantyúkat a hü- velykujjával az egyik oldalon, a többi ujjával pedig a másikon. Tartsa a hátsó fogantyút a jobb kezével, az elülső fogantyút pe- dig a bal kezével. ● Sérülésve- szély. Ne alakítsa át a készüléket. Ne használja az eszközt a készülék gyártója nem ajánlott alkatrészek vagy eszkö- zök meghajtására. ● A készülék bekapcsolása előtt ellenőrizze, hogy a fűrészlánc nem érint semmilyen tárgyat. ● Súlyos sé- rülés vagy halál kockázata, ha a nem megfelelően beállított fű- részlánc kiugrik a vezetősínből. Minden használat előtt ellenőriz- ze a lánc feszességét. A lánc hossza a hőmérséklettől függ. ● Ügyeljen arra, hogy az összes védőburkolat, fogantyú és a kar- mos ütköző megfelelően legyenMagyar 271 rögzítve és jó állapotban legyen. ● Súlyos sérülések a nem meg- felelő munkavégzés esetén: A láncfűrésszel végzett mun- ka során mindig figyelnie kell és felügyelnie kell a munkahe- lyét. A munkaterület mérete az elvégzendő feladattól és a fa vagy a munkadarab mére- tétől függ. Egy fa kidöntése nagyobb munkaterületet igé- nyel, mint pl. a méretre vágás. Soha ne fűrészeljen úgy, hogy a teste a vezetősínnel és a lánccal egy vonalban van. Így csökkentheti annak veszélyét, hogy visszarúgáskor a lánc el- találja a fejét vagy a testét. Fűrészelés során ne mozgas- sa ide-oda a gépet, hagyja, hogy a lánc végezze a mun- kát, tartsa élesen a láncot és ne próbálja meg átnyomni a láncot a vágaton. A vágás végén ne nyomja meg a fűrészt. Legyen készen arra, hogy tehermentesítse a fűrészt a fa átvágása után. Fűrészelés során ne állítsa le a láncfűrészt. Hagyja a fűrészt működni, amíg az befejezi a fűrészelő vágást. ● Ismerkedjen meg új láncfűré- szével - végezzen egyszerű vá- gásokat egy biztonságosan megtámasztott faanyagban. Is- mételje meg ezt akkor is, ha már régóta nem használta a láncfű- részét. ● Ne fűrészeljen 75 mm- nél kisebb átmérőjű szőlőtőké- ket és / vagy kisméretű bokro- kat. ● Kapcsolja ki a készüléket, rögzítse a láncféket, vegye ki az akkumulátoregységet, és ügyel- jen arra, hogy valamennyi moz- gó részegység teljes mértékben leállt: a készülék tisztítása vagy az eltömődés megszüntetése előtt. mielőtt a készüléket felügyelet nélkül hagyja. A tartozékok felszerelése vagy eltávolítása előtt. Mielőtt elvégezné az eszköz ellenőrzését, karbantartását vagy munkát végezne vele. 몇 VIGYÁZAT ● A láncfűrész nehéz eszköz. A láncfűrészt használó személyeknek legye- nek jó fizikai állapotban, és le- gyenek egészségesek. Rendelkezzenek jó látási, moz- gási és egyensúlyozási képes- séggel, valamint kézügyességgel. Ha a fentiekkel kapcsolatban kétségei vannak, inkább ne használja a láncfű- részt. ● A készülékkel végzett munka során mindig viseljen rá- csos rostéllyal szerelt védősisa- kot, hogy visszarúgás esetén csökkentse az arc- és fejsérülé- sek kockázatát.272 Magyar Fennmaradó kockázatok 몇 FIGYELMEZTETÉS ● Bizonyos kockázatok még a készülék előírt alkalmazása mellett is fennállnak. A készü- lék alkalmazása a következő veszélyekkel járhat: A vibrációk sérüléseket okoz- hatnak. Minden munkához a megfelelő szerszámot és a megfelelő fogantyút használ- ja, illetve korlátozza a munka- végzési időt és a kitettséget. A zaj halláskárosodást okoz- hat. Viseljen hallásvédelmet és korlátozza a zajterhelést. Vágási sérülések a fűrészlánc szabadon lévő fűrészfogaival való érintkezéskor. A vezető sín váratlan, hirtelen mozgása vagy visszarúgása miatti vágási sérülések. Vágási sérülések és fertőzé- sek veszélye a fűrészlánctól lerepülő alkatrészek miatt. Kisodródó tárgyak (faforgács, szilánkok) által okozott sérülé- sek. Por és részecskék belélegzé- se. Kenőanyag / olaj érintkezése bőrrel. Kockázatcsökkentés 몇 VIGYÁZAT ● A készülék hosszabb haszná- lati időtartama a kezek rezgés okozta vérellátási zavarához vezethet. Általánosan érvé- nyes használati időtartamot nem lehet meghatározni, mivel az többféle tényezőtől függ: Személyes hajlam a rossz vé- rellátásra (gyakran hideg uj- jak, ujjzsibbadás). Alacsony környezeti hőmér- séklet. Viseljen meleg kesz- tyűt kezei védelme érdekében. Rossz vérellátás a berende- zés túl erős megmarkolása miatt. A szünetmentes üzemeltetés károsabb, mint a szünetek ál- tal megszakított üzem. A készülék rendszeres, hos- szan tartó használata és a tü- netek, pl. az ujjzsibbadás, hideg ujjak ismételt fellépése esetén, forduljon orvoshoz. Rendeltetésszerű alkalmazás VESZÉLY Nem rendeltetésszerű használat Vágási sérülések általi életveszély Csak rendeltetésszerűen használja a készüléket. A láncfűrész csak magánhasználatra alkalmas. A láncfűrészt kültéri munkavégzésre tervezték. Biztonsági okokból a láncfűrészt mindig két kézzel, szilárdan kell tartani. A láncfűrészt gallyak, ágak, fatörzsek és gerendák fűrészelésére fejlesztették ki. A vezetősín vágási hossza határozza meg a fűrészelt anyag lehetséges legnagyobb átmérőjét. A láncfűrészt kizárólag fa vágására lehet használni. Ne használja a láncfűrészt nedves környezetben vagy esőben. A láncfűrészt csak jól megvilágított környezetben használja. Biztonsági okokból tilos a készülék átépítése és a gyártó engedélye nélküli módosítása. Minden egyéb használat nem engedélyezett. A beren- dezés nem rendeltetésszerű használatából eredő ve- szélyeztetésekért a felhasználó vállalja a felelősséget. Környezetvédelem A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma- golást.Magyar 273 Az elektromos és elektronikus készülékek érté- kes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akku- mulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisíté- se potenciális veszélyt jelenthet az emberek egészség- re és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szüksége- sek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíte- ni. Összetevőkre vonatkozó utasítások (REACH) Az összetevőkre vonatkozó aktuális információkat itt ta- lálja: www.kaercher.com/REACH Tartozékok és pótalkatrészek Csak eredeti tartozékot és eredeti pótalkatrészt alkal- mazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan infor- mációkat itt talál: www.kaercher.com. Szállított tartozékok A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereske- dőt. Biztonsági berendezések 몇 VIGYÁZAT Hiányzó vagy módosított biztonsági berendezések A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezéseket ne módosítsa és ne mel- lőzze használatukat. Lánc alacsony visszarúgási kockázattal Az alacsony visszarúgási kockázatú lánc csökkenti a visszarúgás valószínűségét. Az egyes fűrészfogak előtt található borotvafogak (befo- gókések) megakadályozzák, hogy a fűrészfogak túl mé- lyen hatoljanak a visszarúgási zónában, ezáltal csökkentve a visszarúgás mértékét. A lánc csiszolásánal fennáll annak a veszélye, hogy ez a biztonsági funkció nem működik tovább. Ha a fűrész- teljesítmény romlik, biztonsági okokból a láncot ki kell cserélni. Pótalkatrészek esetén csak a gyártó által aján- lott vezetősín és lánc kombinációt használja. Vezetősínek Azoknak a vezető síneknek, amelyek kis sugarú heg- gyel rendelkeznek, általában alacsonyabb a visszarú- gási kockázata. Ezért használjon egy megfelelő lánccal szerelt ill. meg- felelő hosszúságú vezető sínt a feladathoz. A hosszabb vezetősínek növelik annak a valószínűségét, hogy a fű- részelés közben elveszíti az irányítást. Minden használat előtt ellenőrizze a lánc feszességét (lásd a A láncfeszesség ellenőrzésefejezetben). Ha a lánc feszessége nincs megfelelően beállítva, akkor a ki- sebb (a vezető sín teljes hosszánál rövidebb) ágak fű- részelése növeli a lánc leesésének kockázatát. Lánc fogó Ha a lánc meglazul vagy elszakad, a lánc fogó akadá- lyozza meg, hogy a lánc a felhasználó irányába repül- jön. Karmos ütköző Az integrált karmos ütköző forgatópontként használha- tó, hogy a láncfűrésznek stabilitását biztosítsunk vágás közben. Fűrészelés közben nyomja előre a készüléket, amíg a csapok behatolnak a faanyag szélébe. Ha a hátsó fo- gantyút felfelé vagy lefelé mozgatják a vágás irányá- ban, akkor a láncfűrésszel végzett munka során a fizikai igénybevétel csökken. Láncfék A láncfékek veszély esetén arra szolgálnak, hogy a lánc gyorsan megállítható legyen. Ha a kézvédő / láncfék kart a vezetősín irányába nyom- ják, akkor a láncnak azonnal le kell állnia. A láncfék nem tudja megakadályozni a visszarúgást, de csökkenti a sérülések kockázatát, ha a vezetősín vis- szarúgás esetén eltalálja a felhasználót. A készülék minden üzembe helyezése előtt ellenőrizni kell a láncfék megfelelő működését (lásd a A fék műkö- désének ellenőrzésefejezetben). Szimbólumok a készüléken Általános figyelmeztető jelzések Készüléke üzembe helyezése előtt ve- gye figyelembe a használati útmutatót és a biztonsági utasításokat. A készülékkel végzett munka során vi- seljen megfelelő fej-, szem- és hallásvé- delmet. A készülékkel végzett munka során vi- seljen csúszásmentes biztonsági cipőt. A készülékkel való munkavégzés során viseljen csúszásmentes és ellenálló vé- dőkesztyűt. Életveszélyt jelent a láncfűrész visszarú- gása. Soha ne érintse meg a fűrészelni kívánt tárgyakat a vezetősín csúcsával. Életveszély a láncfűrész ellenőrizetlen mozgása miatt. A készüléket mindig két kézzel tartsa. Életveszély a láncfűrész ellenőrizetlen mozgása miatt. Soha ne tartsa a készü- léket egyetlen kézzel. Ne tegye ki a készüléket esőzésnek vagy nedves körülményeknek. A címkén feltüntetett, garantált zajszint a következő: 104 dB. A láncfék meg van lazítva.274 Magyar Védőruha VESZÉLY Életveszély vágási sérülések következtében. A készü- lékkel való munkavégzéshez viseljen megfelelő védőru- házatot. Kövesse a helyi balesetmegelőzési előírásokat. Fejvédelem A készülékkel végzett munka során viseljen megfelelő, az EN 397 szabványnak megfelelő és CE jelöléssel el- látott sisakot. A készülékkel végzett munka során viseljen az EN 352- 1 szabványnak megfelelő és CE-jelöléssel ellátott hal- lásvédőt. A repülő forgácsok elleni védelem érdekében viseljen megfelelő, az EN 166 szabvány szerinti vagy CE-jelö- léssel rendelkező védőszemüveget. Vagy viseljen az EN 1731 szabvány szerinti és CE-jelöléssel rendelkező sisakrostélyt. A szakkerekedelemben kaphatók fülvédővel és arcvé- dővel ellátott védősisakok. Láncfűrész kabát A felsőtest védelmére viseljen olyan láncfűrész kabátot, amely megfelel az EN 381-11 szabványnak és CE jelö- léssel rendelkezik. Védőkesztyű A készülékkel végzett munka során viseljen megfelelő, vágásvédő kialakítással rendelkező védőkesztyűt, amely megfelel az EN 381-7 szabványnak és CE-jelö- léssel rendelkezik. Lábvédő A készülékkel végzett munka során viseljen az EN 381- 5 szabványnak megfelelő és CE jelöléssel ellátott, min- den irányban védett lábvédőt. Biztonsági cipő A készülékkel végzett munka során viseljen csúszás- mentes biztonsági cipőt, amely megfelel az EN 20345 szabványnak és CE-jelöléssel rendelkezik. Ez biztosít- ja, hogy a biztonsági cipő megfeleljen az EN 381-3 szabványnak. Ha csak alkalmanként használja a láncfűrészt, a talaj vízszintes, és alacsony a megbotlás vagy a bokrokba való beakadás kockázata, használhat biztonsági cipőt acél elülső sapkával és védő kamáslival, amely megfe- lel az EN 381-9 szabványnak. A készülék leírása A használati utasításban a maximális felszereltséget is- mertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást). A képet lásd az ábrák oldalán Ábra A 1 Lánc 2 Vezetősín 3 Karmos ütköző 4 Lánc olajtartály fedél 5 Kézvédő / Láncfék kar 6 Kézi fogantyú, hátsó 7 Készülékkapcsoló 8 Készülékkapcsoló reteszelésfeloldó billentyűje 9 Akkumulátoregység-reteszelés feloldó billentyűje 10 Burkolat 11 Kézi fogantyú, elülső 12 Gyűrű a lánc feszességének beállításához 13 Láncfeszítő gomb 14 Lánc fogó 15 Típustábla 16 Láncolaj 17 Láncvédő 18 *Battery Power 36V akkumulátorcsomag 19 *Battery Power 36V gyorstöltő készülék p. 279

• optional Akkuegység A készülék 36 V Kärcher Battery Power akkuegységgel üzemeltethető. Szerelés A lánc és a vezetősín felszerelése 몇 VIGYÁZAT Éles lánc Vágási sérülések A láncon végzett munka során viseljen védőkesztyűt.

1. Lazítsa meg a láncfeszítő gombot és távolítsa el a

2. Helyezze a láncot a vezetősínre. Vegye figyelembe

a lánc forgásirányát. Ábra C A láncféket a gép észleli és blokkolja a fűrészláncot. Forgassa a lánc feszességének beállítá- sához: = Lánc feszítése = Lánc lazítása A lánc menetiránya (a jelölés a borítás alatt található) Rögzítse a láncfeszítő fejet Oldja ki a láncfeszítő fejet A vezetősín és a lánc kenése A láncolaj minimális szintjeMagyar 275

3. Helyezze a láncot a lánckerék köré és helyezze be

a vezetősínt. Ábra D

4. Helyezze fel a borítást és húzza meg a láncfeszítő

5. Állítsa be a lánc feszességét (lásd a A láncfeszes-

ség beállításafejezetben).

6. Helyezze fel a láncvédőt.

Ábra F Üzembe helyezés A láncolaj-tartály feltöltése

1. Ha szükséges, tisztítsa meg a töltőnyílás környékét

a forgácstól és a szennyeződésektől.

2. Vegye le a láncolaj-tartály fedelét.

3. Lassan töltse a láncolajat a tartályba.

4. Ha szükséges, a kiömlött láncolajat egy ruhával

5. Zárja vissza a láncolaj-tartály fedelét.

A láncfeszesség ellenőrzése 몇 VIGYÁZAT Éles lánc Vágási sérülések A láncon végzett munka során viseljen védőkesztyűt.

1. Távolítsa el a láncvédőt.

2. Óvatosan húzza meg a láncot.

Ábra J A vezetősín és a lánc közötti távolság legyen ca. 5,5 mm.

3. Ha szükséges, állítsa be a lánc feszességét (lásd a

A láncfeszesség beállításafejezetben). Az akkuegység felszerelése

1. Az akkuegységet tolja a készülék tartóegységébe,

míg hallhatóan be nem pattan. Ábra K Üzemeltetés A készülék alapvető kezelése

1. Vizsgálja meg a fa és az ág esetleges sérüléseit (pl.

rothadás). Sérült vagy rothadt ágak esetén forduljon szakértő fagondozási szakemberhez.

2. Távolítsa el a láncvédőt.

3. A készüléket két kézzel, szilárdan tartsa.

A készülék bekapcsolása

1. Húzza meg a kézvédő / láncfék kart a fogantyú irá-

nyába. Ábra L A láncfék meg van lazítva.

2. Nyomja meg a készülékkapcsoló reteszelésfeloldó

3. Nyomja meg a készülékkapcsolót.

A készülék beindul. Az üzem megszakítása

1. Engedje el a készülékkapcsolót.

2. Tolja a kézivédő / láncfék kart a vezetősín irányába.

Ábra N A láncféket a gép észleli és blokkolja a fűrészláncot.

3. Távolítsa el az akkuegységet a készülékből (lásd a

Akkuegység eltávolításafejezetben). Munkamódszerek Munkahelyzet VESZÉLY A láncfűrész ellenőrizetlen mozgásai Életveszély vágási sérülések következtében Tervezze meg a vágást a fűrészelés előtt és ismerje fel a veszélyeket. Mindig két kézzel és stabilan tartsa a láncfűrészt. Ne mozgassa a láncfűrészt a test tengelyébe. Ábra O A láncfűrészt úgy mozgassa a teste mellett oldal- irányban, hogy egyetlen testrésze se érjen bele a láncfűrész mozgástartományába. Tartson minél nagyobb távolságot a fűrészelt anyag- tól. Soha ne dolgozzon létrán vagy fán állva. Soha ne dolgozzon instabil helyen. Behúzás / visszarúgás VESZÉLY A láncfűrész ellenőrizetlen mozgásai Életveszély vágási sérülések következtében Tervezze meg a vágást a fűrészelés előtt és ismerje fel a veszélyeket. Mindig két kézzel és stabilan tartsa a láncfűrészt. A behúzás / visszarúgás esetén egy olyan hatásról be- szélünk, amely rendszerint ellentétes irányban lép fel a fűrészelt anyagon mozgó lánchoz képest. Ábra P 1 Behúzás 2 Visszarúgás Ha a vezetősín alsó részével fűrészel - "tenyeres" vá- gással -, és a fűrészlánc elakad vagy egy szilárd tárgyat ér el a fában, a láncfűrész rándulásszerűen megindul- hat a vágott anyag felé. A behúzás elkerülése érdekében mindig rögzítse biztonságosan a karmos ütközőt. Ha a vezetősín tetejével fűrészel - "fonák" vágással -, és a fűrészlánc elakad vagy egy szilárd tárgyat ér el a fá- ban, akkor a láncfűrész visszarúghat a felhasználó irá- nyába. A visszarúgás elkerülése érdekében: Ne hagyja beszorulni a vezetősín felső részét. A vezetősínt ne forgassa le a vágásban. Visszarúgás VESZÉLY A láncfűrész ellenőrizetlen mozgásai Életveszély vágási sérülések következtében Tervezze meg a vágást a fűrészelés előtt és ismerje fel a veszélyeket. Mindig két kézzel és stabilan tartsa a láncfűrészt. Visszarúgás közben a láncfűrész hirtelen és ellenőrizet- lenül a felhasználó irányába sodródik. Visszarúgásra akkor kerül sor, ha pl. a láncfűrész a fű- részsín felső részén váratlanul akadályhoz ér vagy be- szorul. Ábra Q A láncfűrészt mindig tartsa úgy, hogy ellen tudjon tartani a visszarúgási erőknek. Ne engedje el a lánc- fűrészt. Fűrészelés során ne hajoljon túlságosan előre. Ne vigye a láncfűrészt vállmagasság fölé.276 Magyar Mindig várjon, amíg a lánc eléri a teljes fordulatszá- mot, és teljes gázzal fűrészeljen. Ne fűrészeljen a fűrészsín hegyével. A vezetősínt rendkívül óvatosan helyezze be a már megkezdett vágatba. Ügyeljen a törzs helyzetére és az erőkre, amelyek lezárhatják a vágási rést és beszoríthatják a fűrész- láncot. Gallyazás során soha ne fűrészeljen egyszerre több ágat. Csak éles és megfelelően megfeszített lánccal dol- gozzon. Használjon alacsony visszarúgási kockázatú láncot és egy kis sínfejjel rendelkező vezetősínt. A dőlési irány és a visszavonulási útvonal tervezése VESZÉLY Eldőlő fa Életveszély A favágást csak szakirányú képzettséggel rendelkező személy végezheti. A dőlés irányának tervezésekor vegye figyelembe a kö- vetkezőket: A következő munkaállomás távolsága legyen lega- lább 2,5 fa hosszúságú. Ne végezzen fakivágást erős szélben. A fa ilyenkor ellenőrizetlenül dőlhet el. A dőlés irányát a fa növekedési iránya, a terep (lej- tő) és az időjárási viszonyok alapján határozza meg. A fát mindig egy növekedési résbe döntse, soha ne más fákra. Minden alkalmazott számára meg kell tervezni a vissza- vonulási utat. Ennek során az alábbiak érvényesek: A visszavonulási utat körülbelül 45 ° -kal a dőlés irá- nyával szemben tervezze meg. Ábra R A visszavonulási utat tisztítsa meg az akadályoktól. Ne hagyjon semmilyen szerszámot és felszerelést a visszavonulási úton. Ha meredek lejtőn dolgozik, a visszavonulási utat a lejtővel párhuzamosan tervezze meg- A visszavonulási út használatakor vigyázzon a le- eső ágakra, és figyelje a lombkorona szintet. Munkaterület előkészítése a törzsön

1. Tisztítsa meg a törzsön lévő munkaterületet a zava-

ró ágaktól, a bozóttól és az akadályoktól. A biztonságos álló helzyet biztosítva.

2. Alaposan tisztítsa meg a törzs alját, pl. fejszével.

A homok, kövek és más idegen anyagok elkoptatják a láncot.

3. Távolítsa el a nagy gyökereket.

a A gyökeret függőlegesen vágja be. Ábra S b A gyökeret vízszintesen vágja be. c Távolítsa el a laza gyökérdarabot a munkaterü- letről. Döntési vágás elkészítése VESZÉLY Eldőlő fa Életveszély A favágást csak szakirányú képzettséggel rendelkező személy végezheti.

1. Ügyeljen arra, hogy senki ne kerüljön veszélybe az

eldőlő fa miatt. A kiáltásokat a motorzaj miatt nem mindig lehet meghallani. A fakivágási területen csak a fakivágással foglalko- zó személyek tartózkodhatnak.

2. A döntési bevágást derékszögben végezze el a dő-

lés irányához képest. a A talajhoz lehető legközelebb végezzen egy víz- szintes vágást (talpvágást) a törzs átmérőjének kb. 1/3-án. Ábra T b Készítsen egy ferde vágást (fedővágás) kb. 45- 60 ° szögben.

3. Végezze el a döntési vágást.

a A döntési vágást a talpvágással párhuzamosan és legalább 50 mm-rel magasabban kell elvégez- ni. b A döntési vágást csak annyira szabad elvégezni, hogy legalább 50 mm széles törési szakasz ma- radjon. A törési szakasz megakadályozza a fa elfordulá- sát és rossz irányba dőlését. Ahogy a döntési vágás megközelíti a törési sza- kaszt, a fának el kell dőlnie.

4. Ha fennáll annak a veszélye, hogy a fa nem a kívánt

irányba dől, vagy hátrabillen és beszorítja a fűrész- láncot, ne folytassa a vágást. Használjon ékeket a vágat bővítéséhez és a fának a helyes irányba való döntéséhez.

5. Ha a fa dőlni kezd, húzza ki a láncfűrészt a vágatból.

6. Kapcsolja ki a készüléket.

7. Húzza be a láncféket.

8. Tegye le a láncfűrészt.

9. Kövesse a tervezett visszavonulási utat.

Kifeszített faanyag fűrészelése VESZÉLY A láncfűrész és a fűrészanyag ellenőrizetlen mozgá-

Életveszélyes vágási sérülések, a fűrészelt anyag által okozott sérülések Tervezze meg a vágást a fűrészelés előtt és ismerje fel a veszélyeket. Mindig két kézzel és szorosan tartsa a láncfűrészt Kifeszített faanyag akkor keletkezik, amikor egy fatörzs, ág, gyökeres csonk vagy csemete egy másik faanyag miatt megfeszül.

1. Vigyázzon a megfeszített faanyagra, mert fennáll

annak a veszélye, hogy visszapattan az eredeti helyzetébe. Ábra U

2. A megfeszített faanyagot óvatosan fűrészelje a nyo-

más oldaláról (lásd még a Megfeszített törzs méret- re vágásafejezetben). Ábra V Gallyazás VESZÉLY Visszarúgás Életveszélyes vágási sérülések Gallyazáskor ügyeljen arra, hogy a vezetősín / lánc ne legyen beszorulva. 몇 FIGYELMEZTETÉS A súlyeloszlás megváltoztatása gallyazáskor Sérülésveszély a törzs ellenőrizetlen mozgása miatt A munkaterületet úgy válassza ki, hogy ne lépjen fel ve- szély. A növekedés irányában gallyazzon. Ábra W Fentről lefelé gallyazzon. A nagyobb, alul lévő ágakat hagyja meg támaszték- ként, hogy a fát a talaj felett tartsa. Lehetőleg támassza meg a láncfűrészt. Ne gallyazzon a törzsön állva.Magyar 277 Ne vágjon a sín hegyével. Vegye figyelembe a megfeszített ágakat. A megfe- szített ágakat alulról felfelé vágja. Soha ne vágjon egyszerre több ágat. Rendszeresen távolítsa el a munkaterületről a levá- gott ágakat. Törzs méretre vágása VESZÉLY A láncfűrész ellenőrizetlen mozgásai Életveszély vágási sérülések következtében Tervezze meg a vágást a fűrészelés előtt és ismerje fel a veszélyeket. Mindig két kézzel és stabilan tartsa a láncfűrészt. FIGYELEM A lánc károsodása a talajjal való érintkezés miatt Ügyeljen arra, hogy a lánc ne érjen hozzá a talajhoz.

1. Rögzítse a láncfűrészt a karmos ütközővel.

2. A törzset egyeneltesen fűrészelje át.

Megfeszített törzs méretre vágása VESZÉLY A láncfűrész ellenőrizetlen mozgása Életveszélyes vágási sérülések A megfeszített fatörzsek levágásakor ügyeljen a nyo- más oldalán lévő tehermentesítő vágások és a vonóol- dalon lévő leválasztó vágások sorrendjére. Ha a törzs 2 oldalon van kitámasztva: a A nyomásoldalon végzett tehermentesítő vágás- hoz fűrészelje be felülről a törzs átmérőjének kb. 1/3-át. Ábra X b Végezzen leválasztó vágást a vonó oldalon alul- ról. Ha a törzs 1 oldalon van kitámasztva: a A nyomásoldalon végzett tehermentesítő vágás- hoz fűrészelje be alulról a törzs átmérőjének kb. 1/3-át. Ábra Y b Végezzen leválasztó vágást a vonó oldalon felül- ről. Akkuegység eltávolítása Megjegyzés Hosszabb munkamegszakítás esetén távolítsa el az ak- kuegységet a készülékből és biztosítsa illetéktelen al- kalmazás ellen.

1. Az akkuegység reteszelés feloldó billentyűjét húzza

az akkuegység irányába. Ábra Z

2. Nyomja meg az akkuegység reteszelés feloldó bil-

lentyűjét az akkuegység kireteszeléséhez.

3. Vegye ki az akkuegységet a készülékből.

1. Távolítsa el az akkuegységet a készülékből (lásd a

Akkuegység eltávolításafejezetben).

2. Tisztítsa meg a készüléket (lásd a A készülék tisz-

tításafejezetben). Szállítás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára. 몇 VIGYÁZAT Ellenőrizetlen beindulás Vágási sérülések Szállítás előtt vegye ki a készülékből az akkumulátort. A láncfűrészt csak felhelyezett láncvédővel szállítsa.

1. Távolítsa el az akkuegységet (lásd a Akkuegység

eltávolításafejezetben).

2. Tolja a kézivédő / láncfék kart a vezetősín irányába.

Ábra N A láncfék észlelve.

3. Helyezze fel a láncvédőt.

4. A készüléket csak a fogantyúnál fogva és a vezető-

sínnel hátrafelé szállítsa.

5. Hosszabb útszakaszok esetén ürítse ki a láncolaj-

tartályt. a Távolítsa el a láncolaj-tartály fedelét. Ábra G b A lánckenő olajat töltse egy megfelelő tartályba. c Húzza meg a láncolaj-tartály fedelét.

6. Járműben történő szállítás esetén a készüléket biz-

tosítsa csúszás és felborulás ellen. Raktározás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára. 몇 VIGYÁZAT Ellenőrizetlen beindulás Vágási sérülések Tárolás előtt vegye ki a készülékből az akkumulátort. A láncfűrészt csak felhelyezett láncvédővel tárolja.

1. Távolítsa el az akkuegységet (lásd a Akkuegység

eltávolításafejezetben).

2. Tolja a kézivédő / láncfék kart a vezetősín irányába.

Ábra N A láncfék észlelve.

3. Helyezze fel a láncvédőt.

4. Ürítse ki a láncolaj-tartályt.

a Távolítsa el a láncolaj-tartály fedelét. Ábra G b A lánckenő olajat töltse egy megfelelő tartályba. c Húzza meg a láncolaj-tartály fedelét.

5. Ha egy hónapnál tovább tárolja a készüléket, olajoz-

za meg a láncot a rozsdásodás elkerülése érdeké- ben.

6. Tárolja a készüléket száraz, jól szellőztetett helyen.

Tartsa távol a korrodáló hatású anyagoktól, pl. kerti vegyszerektől és jégmentesítő sótól. Ne tárolja a ké- szüléket a szabadban. Ápolás és karbantartás 몇 VIGYÁZAT Ellenőrizetlen beindulás Vágott sérülések A készüléken végzett mindennemű munkavégzés előtt vegye ki az akkumulátort a készülékből. 몇 VIGYÁZAT Éles lánc Vágási sérülések A láncon végzett munka során viseljen védőkesztyűt. A készülék tisztítása

1. Vegye ki az akkucsomagot (lásd a Akkuegység el-

távolításafejezetben).

2. A láncot kefével tisztítsa meg a vágási törmeléktől

és a szennyeződésektől. Ábra AA

3. A házat és a fogantyúkat puha, száraz ruhával tisz-

títsa meg.278 Magyar

4. Minden tisztítás után ellenőrizze a láncfék működé-

sét (lásd a A fék működésének ellenőrzésefejezet- ben). Karbantartási időközök Minden üzembe helyezés előtt Minden üzembe helyezés előtt a következő tevékeny- ségeket kell elvégezni: Ellenőrizze a láncolaj szintjét, szükség esetén tölt- sön utána láncolajat (lásd a A láncolaj-tartály feltöl- tésefejezetben). Ellenőrizze a lánc feszességét (lásd a A láncfe- szesség ellenőrzésefejezetben). Ellenőrizze a lánc megfelelő élességét, szükség esetén cserélje ki a láncot (lásd a A lánc és a veze- tősín cseréjefejezetben). Ellenőrizze a készülék sértetlenségét. Ellenőrizze valamennyi csap, anya és csavar szoros illeszkedését. Ellenőrizze a láncfék működését (lásd a A fék mű- ködésének ellenőrzésefejezetben). 5 üzemóránként Ellenőrizze a láncfék működését 5 üzemóránként (lásd a A fék működésének ellenőrzésefejezetben). Karbantartási munkálatok A fék működésének ellenőrzése

1. Kapcsolja be a készüléket.

2. Amíg a készülék működik, fordítsa el a kezét az elül-

ső fogantyún úgy, hogy a kézvédő / láncfék kart a kézfejével a vezetősín felé nyomja. A láncfék észlelve. A láncnak le kell állnia.

3. Húzza meg a kézvédő / láncfék kart a fogantyú irá-

nyába. A láncnak meg kell lazulnia. A láncfeszesség beállítása

1. Távolítsa el az akkuegységet (lásd a Akkuegység

eltávolításafejezetben).

2. Lazítsa meg a láncfeszítő gombot.

3. Állítsa be a lánc feszességét a gyűrűvel.

4. Ellenőrizze a lánc feszességét.

Ábra J A vezetősín és a lánc közötti távolság legyen ca. 5,5 mm.

5. Húzza meg a láncfeszítő fejet.

A lánc és a vezetősín cseréje 몇 VIGYÁZAT Éles lánc Vágási sérülések A láncon végzett munka során viseljen védőkesztyűt.

1. Távolítsa el az akkuegységet (lásd a Akkuegység

eltávolításafejezetben).

2. Lazítsa meg a láncfeszítő gombot és távolítsa el a

3. Távolítsa el a vezető sínt a láncfeszítő berendezés-

4. A vezetősín cseréjéhez le kell venni a láncfeszítő

berendezést. Ábra AF

5. A régi lánc és szükség esetén a vezetősín hulladék-

kezelését szakszerűen végezze.

6. Ha szükséges, szerelje fel a láncfeszítő berende-

zést az új vezetősínre. Ábra AG

7. Helyezze az új láncot a vezetősínre. Vegye figye-

lembe a lánc forgásirányát. Ábra C

8. Helyezze a láncot a lánckerék köré és helyezze be

a vezetősínt. Ábra D

9. Helyezze fel a borítást és húzza meg a láncfeszítő

10. Állítsa be a lánc feszességét (lásd a A láncfeszes-

ség beállításafejezetben). Üzemzavarok elhárítása Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz. A használati idő előrehaladtával az akkumulátoregység kapacitása még megfelelő ápolás mellett is csökken, így már teljesen feltöltött állapotban sem éri el a teljes üzemidőt. Ez nem hiba. Garancia Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanci- aidőn belül díjmentesen orvosoljuk, amennyiben anyag- , illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati iro- dához. (A címet lásd a hátoldalon) Hiba Ok Elhárítás A készülék nem indul el Az akkumulátor-egység lemerült. Töltse fel az akkumulátor-egységet. Az akkumulátor-egység meghibásodott. Cserélje ki az akkumulátor-egységet. Az akkumulátor-egység nincs megfelelő- en behelyezve. Tolja be az akkumulátor-egységet a tartó- ba, míg be nem pattan. A készülék üzem közben leáll Az akkumulátor túlmelegedett Hagyja abba a munkát, és várjon, amíg az akkumulátor hőmérséklete eléri a normál tartományt. A motor túlmelegedett Hagyja abba a munkát, hagyja a motort le- hűlni.Magyar 279 Műszaki adatok A műszaki változtatások jogát fenntartjuk. Vibrációs érték 몇 FIGYELMEZTETÉS A közölt vibrációs érték mérése standard vizsgálati eljá- rás alapján történt, és a készülékek összehasonlítására használható. A közölt vibrációs érték felhasználható a terhelési érték előzetes meghatározására. A készülék használati módjától függően a lengési érték a készülék pillanatnyi használat során eltérhet a mega- dott teljes értéktől. Készülékek > 2,5 m/s² kéz-kar vibrációval (lásd a használati útmutatóban a Műszaki adatok című fejezetet). 몇 VIGYÁZAT ● A készülék több órán keresztül, megszakítás nélkül történő használata érzék- csökkenést okozhat. ● Viseljen meleg kesztyűt kezei védelme érdekében. ● Tartson rendsze- resen szünetet. EU-megfelelőségi nyilatkozat Ezúton kijelentjük, hogy az alább megjelölt gép tervezé- se és felépítése alapján, valamint az általunk forgalom- ba hozott kivitelben megfelel a vonatkozó EU- irányelvek alapvető biztonsági és egészségügyi köve- telményeinek. A gépen végzett, de velünk nem egyez- tetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Akkus láncfűrész Típus: 1.444-05x.x Vonatkozó EU-irányelvek 2014/30/EU irányelv 2006/42/EK (+2009/127/EK) 2011/65/EU irányelv 2000/14/EK (+2005/88/EK) Alkalmazott harmonizált szabványok EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60745-1:2009+A11:2010 EN 60745-2-13:2009+A1:2010 Alkalmazott megfelelőségértékelési eljárások 2000/14/EK és módosítása: 2005/88/EK: V. melléklet Zajteljesítményszint dB(A) Mért:102,2 Szavatolt:104 0197. sz. ellenőrző szerv, a TÜV Rheinland LGA Pro- ducts GmbH; Tillystarße 2 D - 90431 Nürnberg, Német- ország végezte el az EK típusvizsgálatot, tanúsítvány száma: BM XXXXXXXX 0001 Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el. Dokumentációs ügyekben meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/09/01 A készülék teljesítményre vonatkozó adatai Üzemi feszültség V 36 A lánc alapjárati sebessége m/s 21 Lánc olajtartály térfogata ml 190 Az EN 60745-1, EN 60745-2-13 szerint meghatáro- zott értékek Zajszint L

dB(A) 91,2 Bizonytalansági paraméter K

dB(A) 3,0 L zajteljesítményszint

dB(A) 102,2 Bizonytalansági paraméter K

dB(A) 1,8 Kéz-kar-vibrációs érték elülső kézi fogantyú m/s

3,6 Kéz-kar-vibrációs érték hátsó kézi fogantyú m/s

4,9 Bizonytalansági paraméter K m/s

1,5 Méretek és súlyok Hosszúság x szélesség x magas- ság mm 834 x 222 x
