HASZNÁLATI ÚTMUTATÓ WHSS 90F TS K WHIRLPOOL

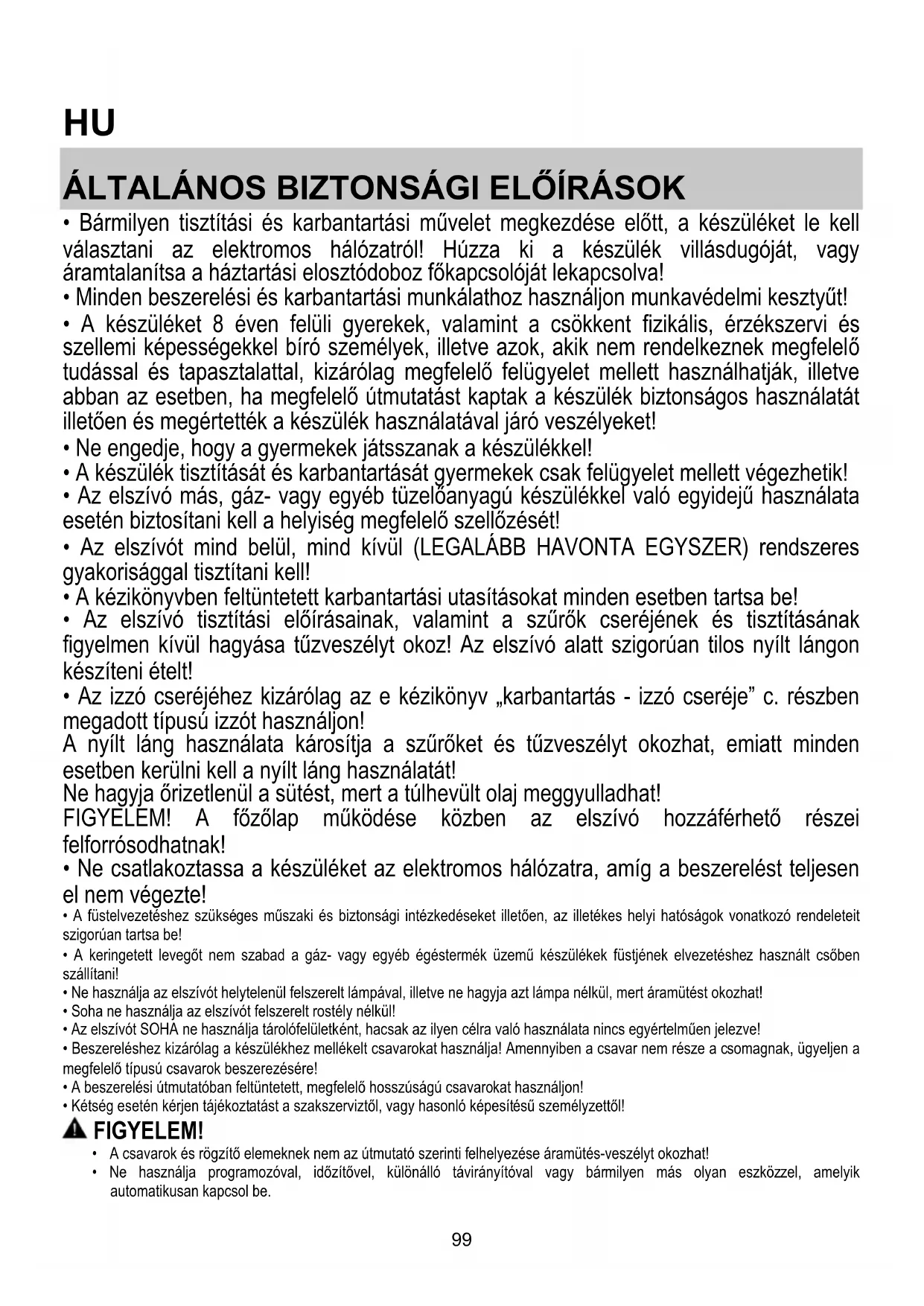

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!

• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!

• A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!

• Ne engedje, hogy a gyermekek játsszanak a készülékkel!

• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!

• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!

• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!

• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon! A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát! Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat! FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!

• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!

• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéshez használt csőben szállítani!

• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!

• Soha ne használja az elszívót felszerelt rostély nélkül!

• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!

• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére!

• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!

• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől! FIGYELEM!

• A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!

• Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.100 A 3 évesnél fiatalabb gyermekeket tartsa távol a készüléktől. Felnőtt állandó felügyelete nélkül a készüléket 8 évesnél fiatalabb gyermekektől tartsa távol. FIGYELEM: a készüléket ne üzemeltesse külső eszközzel vagy külön távirányítóval. Ez a készülék nem professzionális használatra készült. Ne használja a készüléket a szabadban. A személyi sérülés elkerülése érdekében a készüléket két vagy több embernek kell mozgatnia és telepítenie. A telepítést, beleértve a vízellátó csatlakozásokat (ha vannak) és az elektromos csatlakozásokat, valamint a javítási műveleteket, szakképzett személyzetnek kell elvégeznie. A telepítés befejezése után tartsa a csomagolóanyagot (műanyag részeket, polisztirolt stb.) gyermekektől távol, hogy elkerülje a fulladást. . Ne használja a készüléket vizes testrészekkel vagy mezítláb. Soha ne használjon gőztisztító berendezéseket - áramütés veszélye. A csomagolóanyag 100% -ban újrahasznosítható és újrahasznosítási szimbólummal van ellátva

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak. Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.

• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést. A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén. Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

ELEKTROMOS CSATLAKOZÁS

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően. FIGYELEM! Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e. H a kábel nem rendelkezik csatlakozódugóval,csatlakoztassa a vezetékeket az alábbi táblázat szerint: Hálózati feszültség és frekvencia Vezetékek Lásd a páraelszívó belsejében található, a jellemzőket felsoroló címkén feltüntetett értéket. : sárga/zöld N : kék L : barna Elektromos vezeték cseréje Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszervíz szolgálattól.101

(kivezetett verziónál) Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz. A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet. Ezért ezzel kapcsolatban felelősséget nem vállalunk. ! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a cső deformálódását. ! A gyártó nem vállal felelősséget a fent leírt előírások be nem tartása esetén. KERINGETETT VAGY KIVEZETETT ? ! Az Ön álal vásárolt elszívó kivezetett változatban való alkalmazásra készült Amennyiben a páraelszívót keringetett verzióban szeretné használni, úgy a megfelelő KELLÉK KÉSZLETET be kell szerelnie. Ellenőrizze ezen kézikönyv első oldalain, hogy a KELLÉK KÉSZLET a csomag része-e, vagy külön szükséges-e megvásárolnia. Megjegyzés: Amennyiben a készlet része, előfordulhat, hogy az aktív szénfilter alapú kiegészítő szűrőrendszer a páraelszívóba már beépítésre került. A páraelszívó kivezetett verzióból keringetett verziójúvá való átalakításához szükséges információkat ebben a kézikönyvben megtalálja. Kivezetett verzió A gőzök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik. FIGYELEM! Kivezetőcső nincs a csomagban, külön kell azt megvennie. Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen FIGYELEM! Amennyiben az elszívó szénfilteres, szükséges annak kiemelése. Keringetett verzió Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.102

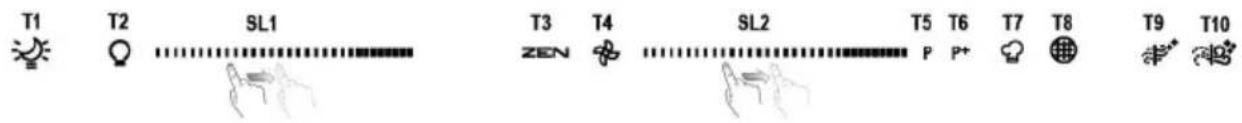

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

T1. „Éjszakai fény” BE/KI T2. Főzőlap világítása BE/KI – Színhőmérséklet kiválasztása T3. „ZEN üzemmód” T4. Motor BE/KI T5. „NAGY TELJESÍTMÉNY 1” funkció T6. „NAGY TELJESÍTMÉNY 2” funkció T7. „Cook Sense” automatikus üzemmód T8. Szűrő telítettségének jelzője T9. „Daily Air Sense” üzemmód BE / KI T10. „Intensive Air Sense” üzemmód BE / KI

T1. „ÉJSZAKAI FÉNY” BE/KI

Nyomja meg a halvány háttérvilágítás be- és kikapcsolásához. T2. FŐZŐLAP VILÁGÍTÁSA BE/KI – SZÍNHŐMÉRSÉKLET KIVÁLASZTÁSA Nyomja meg a főzőlap világításának be- és kikapcsolásához.

• Bekapcsolt világításnál húzza az ujját jobbra vagy balra az SL1 LED-szalagon a fényerősség növeléséhez vagy csökkentéséhez. A fény színhőmérsékletének beállítása

• Nyomja meg (hosszan) ismét,

• és húzza az ujját jobbra vagy balra az SL1 LED-szalagon a hidegebb vagy melegebb fényerősség beállításához. Ha öt másodpercig nem módosítja a színt, az SL1 villogni kezd a kiválasztott színnél, és hangjelzés hallatszik – ez jelzi, hogy a rendszer mentette a beállítást. Ne feledje: Bekapcsoláskor a világítás a készülék utolsó kikapcsolásakor érvényes fényerősséget használja.

Nyomja meg a „ZEN” elszívás üzemmód be- és kikapcsolásához. Ezzel a funkcióval olyan elszívási fokozat állítható be, amely biztosítja a tökéletes egyensúlyt a halk működés és a hatékony elszívás között.

Nyomja meg az elszívómotor be- vagy kikapcsolásához.

• Bekapcsolt motornál húzza az ujját jobbra vagy balra az SL2 LEDszalagon az elszívási sebesség növeléséhez vagy csökkentéséhez.

T5. „NAGY TELJESÍTMÉNY 1” FUNKCIÓ

Kapcsolja be az elszívómotort, majd nyomja meg a T5 gombot a „NAGY TELJESÍTMÉNY 1” intenzív elszívás sebesség bekapcsolásához (ez a funkció idővezérelt). Ne feledje: Az elszívó öt perc után visszakapcsol az előzőleg használt sebességre.

T6. „NAGY TELJESÍTMÉNY 2” FUNKCIÓ

Kapcsolja be az elszívómotort, majd nyomja meg a T6 gombot a „NAGY TELJESÍTMÉNY 2” intenzív elszívás sebesség bekapcsolásához (ez a funkció idővezérelt). Ne feledje: Az elszívó öt perc után visszakapcsol az elő zőleg használt sebességre.

T7. „COOK SENSE” AUTOMATIKUS ÜZEMMÓD

Az elszívó automatikusan növeli az elszívási sebességet, és az 1. fokozatra kapcsol, ha a környezeti feltételeket figyelő beépített érzékelő mérése alapján ez szükséges. Ha a környezeti feltételek nem változnak, és az elszívó már az 1. elszívási fokozaton működik, a készülék öt perc elteltével kikapcsol. Ne feledje: A funkció megfelelő működéséhez először állítsa be az automatikus üzemmód paramétereit a vonatkozó rész alapján.103 Ne feledje: Ha bekapcsolt automatikus üzemmód mellett egyéb funkciókat módosít, amelyek hatással vannak a sebességre, a „Cook Sense” funkció kikapcsol. T8. SZŰRŐ TELÍTETTSÉGÉNEK JELZŐI Az elszívó rendszeres időközönként jelzi, hogy a szűrő karbantartása szükséges. Ne feledje: A jelzőfények csak bekapcsolt elszívónál működnek. A T8 gomb világít: Végezze el a zsírszűrő karbantartását. A T8 gomb villog: Végezze el a szénszűrő karbantartását. A szűrő telítettségjelzőjének nullázása: Ne feledje: Ehhez a művelethez be kell kapcsolni az elszívót. Nyomja meg és tartsa lenyomva a T8 gombot. A szénszűrő telítettségjelzőjének bekapcsolása Ne feledje: Ehhez a művelethez ki kell kapcsolni az elszívómotort. Ez a jelzőfény általában ki van kapcsolva – a funkció bekapcsolásához nyomja meg egyszerre és tartsa lenyomva a T3 és T10 gombot: A funkció bekapcsolását a gombok kigyulladása jelzi. A funkció kikapcsolásához ismét nyomja meg és tartsa lenyomva a gombokat (T3 és T10): A gombok röviden felvillannak, majd kialszanak. Ekkor a funkció kikapcsolt. T9. „DAILY AIR SENSE” ÜZEMMÓD BE / KI Az elszívó automatikusan növeli az elszívási sebességet, és az 1. fokozatra kapcsol, ha a környezeti feltételeket figyelő beépített érzékelő mérése alapján ez szükséges. Ha az elszívási sebesség az érzékelt környezeti feltételek miatt nem változik, az elszívó két óra elteltével kikapcsol. Öt óra folyamatos használat után az elszívó kikapcsol az üzemmódtól függetlenül. Ne feledje: A funkció megfelelő működéséhez először állítsa be az automatikus üzemmód paramétereit a vonatkozó rész alapján. T10. „INTENSIVE AIR SENSE” ÜZEMMÓD BE / KI Az elszívó automatikusan növeli az elszívási sebességet, és az 5. fokozatra kapcsol, ha a környezeti feltételeket figyelő beépített érzékelő mérése alapján ez szükséges. Ha az elszívási sebesség az érzékelt környezeti feltételek miatt nem változik, az elszívó két óra elteltével kikapcsol. Öt óra folyamatos használat után az elszívó kikapcsol az üzemmódtól függetlenül. Ne feledje: A funkció megfelelő működéséhez először állítsa be az automatikus üzemmód paramétereit a vonatkozó rész alapján. AZ AUTOMATIKUS ÜZEMMÓD PARAMÉTEREINEK BEÁLLÍTÁSA Az automatikus üzemmód megfelelő használatához kalibrálni kell az elszívót, és meg kell adni a főzőlap típusát. Az elszívó kalibrálása Ne feledje: Ehhez a művelethez a készüléknek készenléti állapotban kell lennie (ez a motor kikapcsolása után egy perccel kapcsol be). Nyomja meg és tartsa lenyomva öt másodpercig a T4 gombot. Bekapcsol az 1. elszívási fokozat, és a T4 gomb villog: ez jelzi, hogy megkezdődött az elszívó kalibrálása (a művelet körülbelül 15 percet vesz igénybe). Ne feledje: A kalibrálási folyamat leállításához nyomja meg és tartsa lenyomva öt másodpercig a T4 gombot. Ekkor a kalibrálás megszakad, így később meg kell ismételni. Ne feledje: A kalibrálás automatikusan elindul, amikor a készüléket először csatlakoztatja az áramforráshoz. A T4 villog. Várjon 15 percet, amíg a kalibrálás befejeződik. A főzőlap típusának kiválasztása Ne feledje: Ehhez a művelethez a készüléknek készenléti állapotban kell lennie (ez a motor kikapcsolása után egy perccel kapcsol be). Nyomja meg és tartsa lenyomva öt másodpercig a T9 és T10 gombokat. Kigyullad a T9 és a T10 gomb. Gázüzemű főzőlap esetén nyomja meg a T9 gombot – a kiválasztást a gomb villogása jelzi. Elektromos főzőlap esetén nyomja meg a T10 gombot – a kiválasztást a gomb villogása jelzi. A gomb a megnyomása után három másodpercig villog – ez a beállítás mentését jelzi.104 KARBANTARTÁS Tisztítás A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Zsírszűrők karbantartása Visszatartja a főzésből eredő zsírrészecskéket. Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán. A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter karbantartása Magában tartja a főzésből származó kellemetlen szagokat. A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként (vagy amikor a filterek telítődését jelző rendszer – ha a birtokunkban lévő modellnél van ilyen - ennek szükségességét jelzi. NEMÔŽE byť umývaný alebo regenerovaný.

Izzók cseréje Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve. A LEDEK optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé. Az izzó cseréjéhez vegye fel a kapcsolatot a hivatalos alkatrész kereskedőkkel!105

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna. A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta. A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000- 3-3. A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Amennyiben úgy tapasztalja, hogy valami nem működik, mielőtt a Szervíz szolgálathoz fordulna, próbálja elvégezni az alábbi egyszerű ellenőrzéseket:

• Ha az elszívó nem működik Ellenőrizze, hogy: - nincs-e áramkimaradás. - be van-e állítva a sebesség.

• Ha az elszívó alacsony teljesítményű Ellenőrizze, hogy: - A kiválasztott motorsebesség megfelelő-e a keletkezett füst- és gőz elvezetésére - A konyha megfelelően szellőzött-e a működéshez szükséges levegő biztosításához. - A szénfilter nem használódott-e el (kivezetett verziójú páraelszívó).

• Ha az elszívó normál működés közben állt le: Ellenőrizze, hogy: - nincs-e áramkimaradás. - a biztosíték nem kapcsolódott-e le. Az esetleges működési hibák esetén, mielőtt a szakszervízhez fordulna, húzza ki a készülék villásdugóját az elektromos hálózatból legalább 5 másodpercre, majd próbálja újra áram alá helyezni. Amennyiben a hiba továbbra is fennáll, forduljon a szakszervízhez.106

Magasság (cm) Szélesség (cm) Mélység (cm) Kivezetőcső átmérője (cm) 110-129,5 89,8 32 15

Készletben nem mellékelt termékek

A Biztonsági útmutatót, a Használati útmutatót, a termékspecifikációt és az energiafogyasztási adatokat letöltheti:

• a docs.whirlpool.eu honlapról

• a QR-kód segítségével

• Vagy vegye fel a kapcsolatot a vevőszolgálattal (a telefonszámot lásd a garanciafüzetben). Amikor a vevőszolgálatot hívja, kérjük, hogy készítse elő a termék azonosító lemezén látható adatokat.107
