MODE D'EMPLOI WHSS 90F TS K WHIRLPOOL

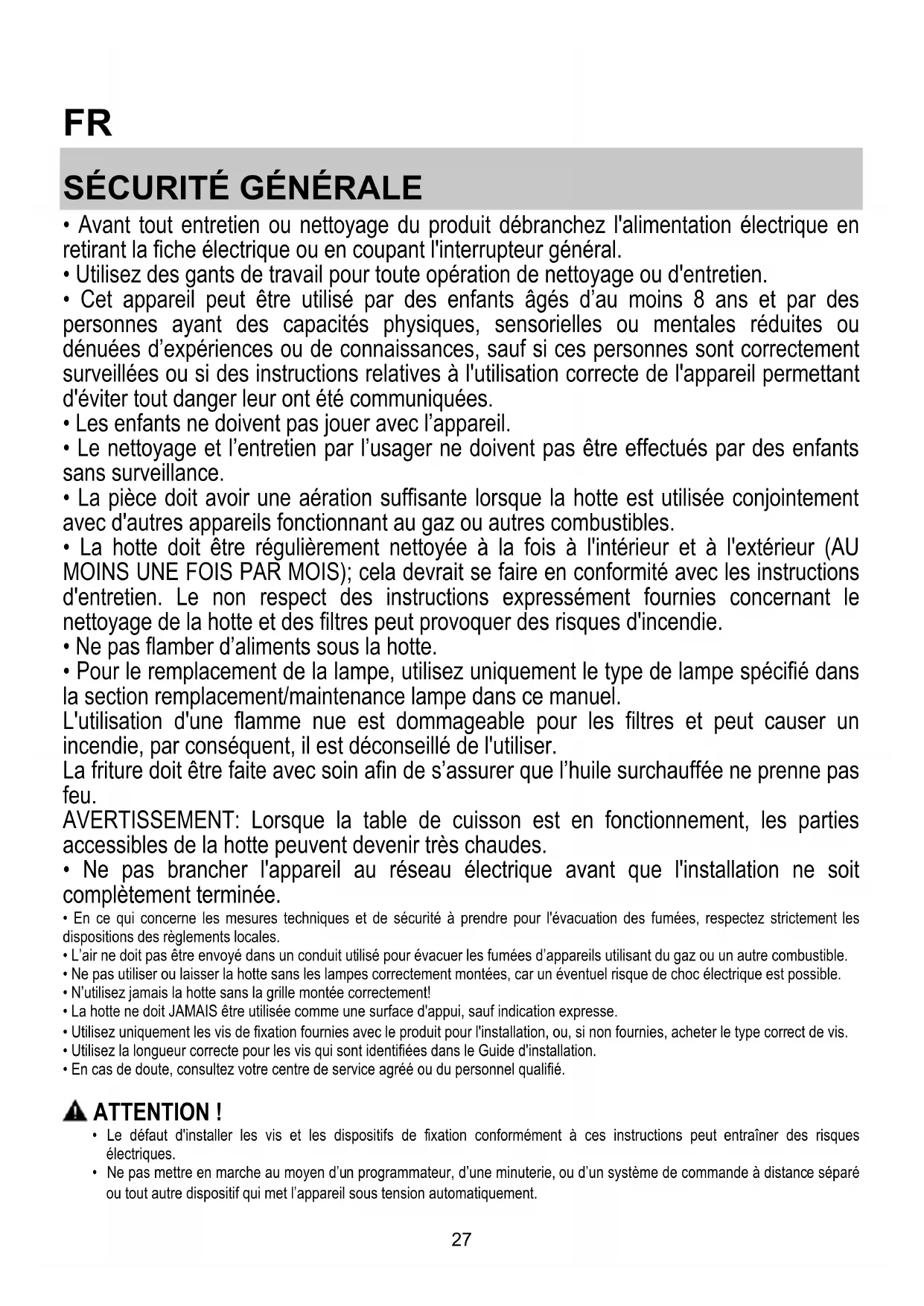

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.

• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.

• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d’aliments sous la hotte.

• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel. L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser. La friture doit être faite avec soin afin de s’assurer que l’huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties

accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.

• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

• L’air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

• N’utilisez jamais la hotte sans la grille montée correctement!

• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.

• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié. ATTENTION !

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.28 Les enfants de moins de 3 ans ne doivent pas s’approcher de l’appareil. Sans la surveillance constante d’un adulte, garder l’appareil hors de la portée des enfants de moins de 8 ans. ATTENTION : l’appareil ne peut être mis en marche par le biais d’un dispositif externe ou d’un système de commande à distance séparé. Cet appareil n’est pas destiné à un usage professionnel. Ne pas utiliser l’appareil à l’extérieur. Pour éviter le risque de lésions personnelles, l’appareil doit être déplacé et installé par deux ou plusieurs personnes. L'installation, comprenant éventuellement aussi les raccords pour l’alimentation hydriques (si prévus) et les branchements électriques , et les interventions de réparation doivent être effectués par un personnel qualifié. Après avoir complété l’installation, conserver le matériel d’emballage (plastique, polystyrène, etc.) hors de la portée des enfants pour éviter le risque d’étouffement. . Ne jamais utiliser l’appareil pieds nus ou mouillés. Ne jamais utiliser d’appareils de nettoyage à vapeur pour éviter le risque de choc électrique. Comme indiqué par le symbole, le matériel d’emballage est 100 % recyclable

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l’utilisation, l’entretien et l’installation restent identiques. Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d’hôtes.

• Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.

• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.

• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d’évacuation.

• Avant d'installer l'appareil, vérifiez qu’il n’y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation. La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. BRANCHEMENT ÉLECTRIQUE La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. ATTENTION! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. Si le câble n'est pas équipé d'une fiche,branchez les fils selon le tableau suivant: Tension principale et fréquence Branchement des fils Se référer à la valeur indiquée sur l’étiquette des caractéristiques à l’intérieur de la hotte. : jaune/vert N : bleu L : brun29 Changement du câble d'alimentation La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

(pour les versions aspirantes) Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord). L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d’aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard. ! Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°). ! Éviter les variations excessives de section du tuyau. ! La société décline toute responsabilité si ces normes ne sont pas respectées. FILTRANTE OU ASPIRANTE ? ! Votre hotte est prête pour être utilisée en version aspirante. Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu. Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s’il faut l’acheter à part. Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte. Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel. Version aspirante Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte. ATTENTION! Le tuyau d’évacuation n’est pas fourni et doit être acheté à part. Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord. ATTENTION! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Version filtrante L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce. Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

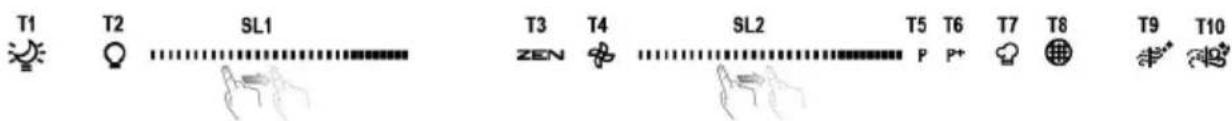

COMMANDES La hotte est équipée d’un panneau de contrôle doté d’une commande de vitesse d’aspiration et d’une commande d’éclairage du plan de cuisson.

T1. Témoin Nuit ALLUMÉ/ÉTEINT T2. MARCHE/ARRÊT éclairage plaque de cuisson - Sélectionner la température de couleur T3. Fonctionnement en « Mode ZEN » T4. MARCHE/ARRÊT Moteur T5. Fonction « POWER BOOST 1 » T6. Fonction « POWER BOOST 2 » T7. Mode Automatique « Cook Sense »30 T8. Indicateur de saturation de filtre T9. MARCHE/ARRÊT Mode de fonctionnement « Air Sense Quotidien » T10. MARCHE/ARRÊT Mode de fonctionnement « Air Sense Intensif »

T1. TÉMOIN NUIT ALLUMÉ/ÉTEINT

Appuyez pour allumer ou éteindre le rétroéclairage doux. T2. MARCHE/ARRÊT ÉCLAIRAGE PLAQUE DE CUISSON - SÉLECTIONNER LA TEMPÉRATURE DE COULEUR Appuyez pour allumer ou éteindre l’éclairage de la plaque de cuisson.

• Avec les lampes allumées, utilisez votre doigt pour faire glisser à droite ou à gauche sur la bande de LED SL1 pour augmenter ou diminuer l’intensité de la lumière. Pour régler la température de couleur de l’éclairage

• Appuyez (et maintenir) à nouveau,

• en utilisant votre doigt pour faire glisser à droite ou à gauche sur la bande de LED SL1 pour régler l’intensité de l’éclairage plus froid ou plus chaud. Si vous ne changez pas la couleur pendant cinq secondes, SL1 clignotera selon le réglage de couleur que vous avez choisi et un signal sonore retentira pour indiquer que le système a enregistré cette configuration. Veuillez noter : L’éclairage s’allume à la dernière intensité que vous avez réglée avant l’extinction de l’appareil.

T3. FONCTIONNEMENT EN « MODE ZEN »

Appuyer pour activer ou désactiver le mode d’extraction « ZEN ». Cette fonction permet d’activer une vitesse d’extraction avec l’équilibre parfait entre le calme et l’efficacité d’extraction.

T4. MARCHE/ARRÊT MOTEUR

Appuyez pour allumer ou éteindre le moteur d’extraction.

• Avec le moteur allumé, utilisez votre doigt pour faire glisser à droite ou à gauche sur la bande de LED SL2 pour augmenter ou diminuer la vitesse d’extraction.

T5. FONCTION « POWER BOOST 1 »

Avec le moteur d’extraction allumé, appuyez sur T5 pour activer la vitesse d’extraction intensive « POWER BOOST 1 » (contrôlée en temps). Veuillez noter : La hotte recommencera à fonctionner à la vitesse à laquelle elle était précédemment utilisée après cinq minutes.

T6. FONCTION « POWER BOOST 2 »

Avec le moteur d’extraction allumé, appuyez sur T6 pour activer la vitesse d’extraction intensive « POWER BOOST 2 » (contrôlée en temps). Veuillez noter : La hotte recommencera à fonctionner à la vitesse à laquelle elle était précédemment utilisée après cinq minutes.

T7. MODE AUTOMATIQUE « COOK SENSE »

La hotte augmentera la vitesse d’extraction 1 automatiquement si le capteur dans la hotte détecte que les conditions ambiantes l’exigent. Si les conditions ambiantes ne changent pas - et que la hotte utilise déjà la vitesse d’extraction 1 – la hotte s’éteindra après cinq minutes. Veuillez noter : Pour s’assurer que cette fonction est utilisée correctement, veuillez configurer les paramètres pour le mode automatique tout d’abord comme décrit dans la section pertinente. Veuillez noter : Lors de l’utilisation du mode automatique, si vous changez d’autres fonctions qui commandent la vitesse, la fonction « Cook sense » s’éteindra.

T8. VOYANTS SATURATION DU FILTRE

À intervalle régulier, la hotte indique le besoin d’effectuer l’entretien du filtre. Veuillez noter : Les voyants fonctionnent lorsque la hotte est allumée. Bouton T8 allumé : Effectuer l’entretien du filtre de graisse. Bouton T8 clignotant : Effectuer un entretien du filtre au charbon actif . Réinitialisation des indicateurs de saturation du filtre : Veuillez noter : Cela doit être fait avec la hotte allumée. Appuyer sur la touche T8. Activation de l’indicateur de saturation du filtre à charbon actif Veuillez noter : Cela doit être fait avec le moteur d’extraction éteint.31 Cet indicateur est habituellement désactivé – appuyez sur les boutons T3 et T10 simultanément et maintenez-les enfoncés pour activer la fonction : Les boutons s’allumeront pour indiquer l’activation. Pour désactiver la fonction, appuyez sur les mêmes boutons (T3 et T10) à nouveau et maintenez-les enfoncés : Les boutons clignoteront brièvement puis s’éteindront pour indiquer la désactivation. T9. MARCHE/ARRÊT MODE DE FONCTIONNEMENT « AIR SENSE QUOTIDIEN » La hotte augmentera la vitesse d’extraction à 1 automatiquement si le capteur dans la hotte détecte que les conditions ambiantes l’exigent. Si la vitesse d’extraction ne change pas du fait des conditions ambiantes détectées, la hotte s’éteindra après deux heures. La hotte s’éteindra dans tous les cas après cinq heures d’utilisation, quel que soit le mode de fonctionnement. Veuillez noter : Pour s’assurer que cette fonction est utilisée correctement, veuillez configurer les paramètres pour le mode automatique tout d’abord comme décrit dans la section pertinente. T10. MARCHE/ARRÊT MODE DE FONCTIONNEMENT « AIR SENSE INTENSIF » La hotte augmentera la vitesse d’extraction à 5 automatiquement si le capteur dans la hotte détecte que les conditions ambiantes l’exigent. Si la vitesse d’extraction ne change pas du fait des conditions ambiantes détectées, la hotte s’éteindra après deux heures. La hotte s’éteindra dans tous les cas après cinq heures d’utilisation, quel que soit le mode de fonctionnement. Veuillez noter : Pour s’assurer que cette fonction est utilisée correctement, veuillez configurer les paramètres pour le mode automatique tout d’abord comme décrit dans la section pertinente. CONFIGURATION DES PARAMÈTRES POUR LE MODE AUTOMATIQUE Afin de s’assurer que le mode automatique est utilisé correctement, vous devrez étalonner la hotte et sélectionner le type de plaque de cuisson. Étalonnage de la hotte Veuillez noter : Cela doit être fait avec l’appareil en veille, à savoir une minute après l’extinction du moteur. Appuyez sur le bouton T4 pendant cinq secondes. La vitesse d’extraction 1 s’allumera et le bouton T4 clignotera pour indiquer que l’étalonnage de la hotte a débuté (cela prendra environ 15 minutes). Veuillez noter : Pour arrêter le processus d’étalonnage, appuyez sur le bouton T4 pendant cinq secondes. L’étalonnage sera ensuite invalidée et devra donc être répétée. Veuillez noter : L’étalonnage sera réalisé automatiquement lorsque l’alimentation au produit est allumée pour la première fois. T4 clignotera. Attendez 15 minutes pour que l’étalonnage soit terminé. Sélection du type de plaque de cuisson Veuillez noter : Cela doit être fait avec l’appareil en veille, à savoir une minute après l’extinction du moteur. Appuyez sur les boutons T9 et T10 pendant cinq secondes. Les boutons T9 et T10 s’allumeront. En cas d’utilisation de gaz pour alimenter la plaque de cuisson, appuyez sur le bouton T9 – le bouton clignotera pour indiquer que cette fonction a été sélectionnée. En cas d’utilisation d’électricité pour alimenter la plaque de cuisson, appuyez sur le bouton T10 – le bouton clignotera pour indiquer que cette fonction a été sélectionnée. Une fois enfoncé, le bouton clignotera pendant trois secondes pour indiquer que votre sélection a été enregistrée.32 ENTRETIEN Nettoyage Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergent liquides neutres.

NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS

POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL! Entretien des filtres anti-graisses Il retient les particules de graisse issues de la cuisson. Le filtre doit être nettoyé une fois par mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

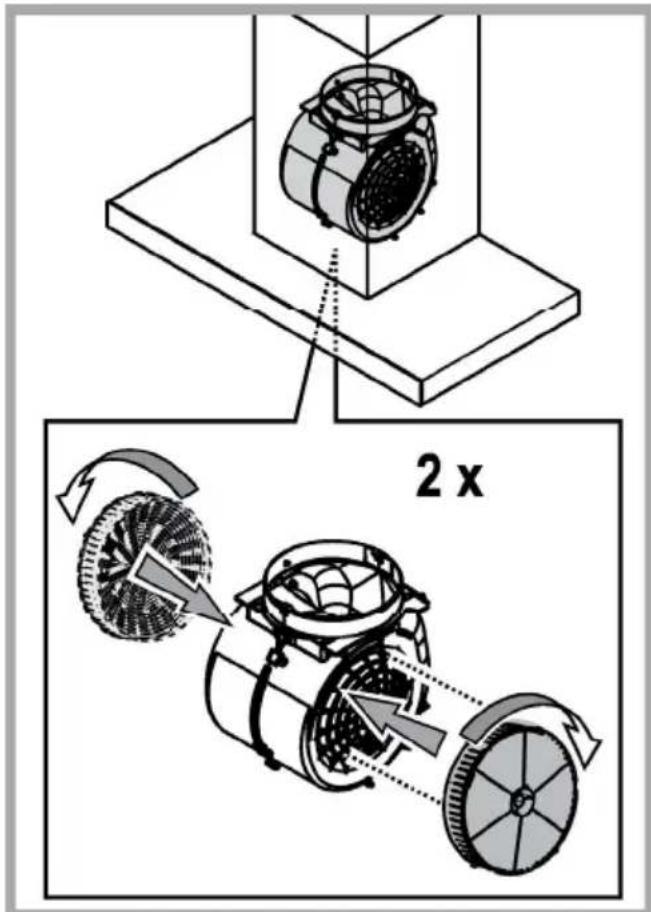

Entretien des filtres au charbon Retient les odeurs désagréables de cuisson. La saturation du charbon actif se constate aprés un emploi plus ou mois long, selon le type de cuisiniére et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité). IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes La hotte est dotée d’un système d’éclairage basé sur la technologie LED. Les LEDS garantissent un éclairage optimal, une durée jusqu’à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique. Pour remplacer les lampes, contactez le centre service agréé pour pièces de rechange.33 ÉLIMINATION Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l’impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et n’utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d’optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas: S'assurer: - de l'absence de coupure de courant. - qu'une vitesse a été sélectionnée.

• Si la hotte a un faible rendement: S'assurer: - que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées. - que la cuisine est insuffisamment aérée pour assurer une prise d'air. - que le filtre à charbon n'est pas usé (hotte en version filtrante).

• Si la hotte s'éteint durant son fonctionnement normal: S'assurer: - de l'absence de coupure de courant. - que le dispositif d'interruption omnipolaire ne s'est pas déclenché. Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.34

Hauteur (cm) Largeur (cm) Profondeur (cm) Ø de tube d'évacuation (cm) 110-129,5 89,8 32 15

Éléments non fournis avec la hotte

Vous pouvez télécharger les consignes de sécurité, le manuel de l’utilisateur, la fiche produit et les données énergétiques en :

• Visitant notre site internet docs.whirlpool.eu

• Utilisant le Code QR

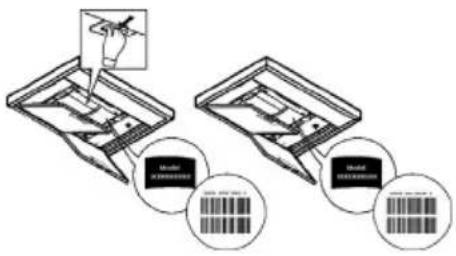

• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service Après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l’appareil.35
