GEBRUIKSAANWIJZING WHSS 90F TS K WHIRLPOOL

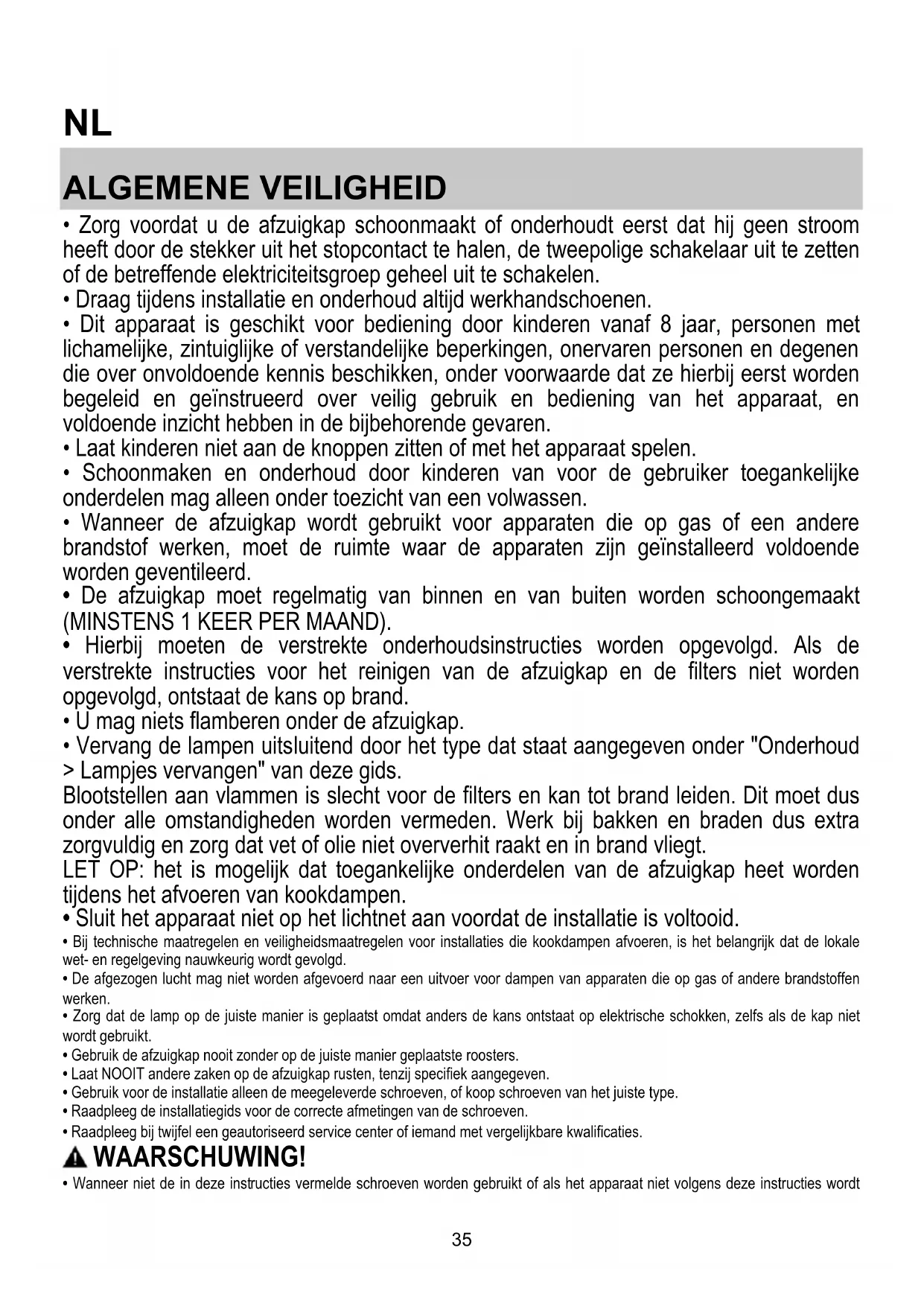

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.

• Draag tijdens installatie en onderhoud altijd werkhandschoenen.

• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.

• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassen.

• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand.

• U mag niets flamberen onder de afzuigkap.

• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids. Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt. LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.

• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig wordt gevolgd.
• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.

• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.

• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties. WAARSCHUWING!

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt36 bevestigd, kunnen elektrische risico's ontstaan.

• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld. Houd kinderen jonger dan 3 jaar uit de buurt van het apparaat. Zonder het voortdurende toezicht van een volwassene moeten kinderen jonger dan 8 jaar uit de buurt van het apparaat gehouden worden. OPGELET: het apparaat is niet bedoel om in werking te worden gesteld door middel van een extern apparaat of een afzonderlijk afstandsbedieningssysteem. Dit apparaat is niet bedoeld voor een professioneel gebruik. Gebruik het apparaat niet in de open lucht. Om het risico op persoonlijk letsel te voorkomen, moet het apparaat verplaatst en geïnstalleerd worden door twee of meer personen. De installatie, waaronder ook de eventuele aansluiting op de watervoorziening (indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen moeten worden uitgevoerd door gekwalificeerd personeel. Na het voltooien van de installatie moet het verpakkingsmateriaal (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard worden om verstikkingsgevaar te voorkomen. . Gebruik het apparaat niet wanneer u nat bent of op blote voeten. Gebruik voor de reiniging nooit stoomreinigers - gevaar voor elektrische schokken. Het verpakkingsmateriaal is 100% recycleerbaar en is gemarkeerd met het betreffende symbool

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven echter hetzelfde. Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.

• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.

• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.

• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie. De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65 cm, in geval van een gas- of gemengd fornuis. Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt. ELEKTRISCHE AANSLUITING De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet. WAARSCHUWING! Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren. Als de kabel niet is voorzien van een stekker,sluit u de kabels aan overeenkomstig de volgende tabel: Spanning en frequentie net Aansluiting draden Verwijs naar de waarde aangegeven op het typeplaatje dat is aangebracht in de afzuigkap. : geel/groen N : blauw L : bruin37 Vervanging van de voeding De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet u een nieuw exemplaar aanvragen bij de technische dienst. LUCHTAFVOER (afzuigend apparaat) Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis. Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie. Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid. • Houd de buis zo kort mogelijk.
• Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°).
• Vermijd grote variaties in de doorsnede van de afvoerbuis. ! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen. FILTEREND OF AFZUIGEND APPARAAT ? ! Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt. Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden. Controleer op de eerste pagina’s van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden. Opmerking: Indien de set meegeleverd wordt, kan, in enkele gevallen, het extra actieve koolstoffilter reeds op de kap gemonteerd zijn. De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden. Uitvoering als afzuigend apparaat Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP! De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

LET OP! Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd. Filtrerende versie De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte. Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.38 BEDIENINGSELEMENTEN De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

Druk om de zachte achtergrondverlichting in of uit te schakelen. T2. KOOKPLAATLAMPEN AAN/UIT – SELECTEER DE KLEURTEMPERATUUR Druk om de kookplaatverlichting aan of uit te schakelen.

• Strijk met uw vinger naar rechts of naar links, als de lampen branden, over de rij ledlichtjes SL1 om de lichtintensiteit te verhogen of te verlagen. Kiezen van de kleurtemperatuur van de verlichting

• Druk nogmaals (en houd ingedrukt)

• en strijk met uw vinger naar rechts of naar links over de rij ledlichtjes SL1 om het licht kouder of warmer in te stellen. Als u de kleur vijf seconden lang niet verandert, begint SL1 te knipperen met de door u gekozen kleurinstelling en een hoorbaar signaal gaat af om aan te geven dat het systeem deze configuratie heeft opgeslagen. Let op: Het licht gaat branden met de laatste intensiteit die u heeft ingesteld alvorens het apparaat uit te schakelen.

T3. WERKING IN “ZEN” AFZUIGMODUS

Druk om de “ZEN” afzuigmodus in of uit te schakelen. Deze functie dient om een afzuigsnelheid in te schakelen die perfect gebalanceerd is tussen stilte en efficiëntie.

Druk om de afzuigmotor in of uit te schakelen.

• Strijk, terwijl de motor draait, met uw vinger naar rechts of naar links over de rij ledlichtjes SL2 om de afzuigsnelheid te verhogen of te verlagen.

T5. “VERMOGENSOPVOERING 1” FUNCTIE

Druk, terwijl de afzuigmotor draait, op T5 om “VERMOGENSOPVOERING 1” intensieve afzuigingsnelheid (met timer) te kiezen. Let op: Na vijf minuten gaat de kap terug werken aan de snelheid die eerder werd gebruikt.

T6. “VERMOGENSOPVOERING 2” FUNCTIE

Druk, terwijl de afzuigmotor draait, op T6 om “VERMOGENSOPVOERING 2” intensieve afzuigingsnelheid (met timer) te kiezen. Let op: Na vijf minuten gaat de kap terug werken aan de snelheid die eerder werd gebruikt.

T7. AUTOMATISCHE MODUS “COOK SENSE”

De kap verhoogt de afzuigsnelheid automatisch tot 1 als de sensor in de kap voelt dat dit nodig is in verband met de omgevingsomstandigheden. Als de omgevingsomstandigheden niet veranderen – en de kap al op afzuigsnelheid 1 staat – wordt de kap na vijf minuten uitgeschakeld.39 Let op: Om er zeker van te zijn dat deze functie correct wordt gebruikt, configureert u eerst de parameters voor de automatische werkwijze volgens de uitleg in het betreffende deel. Let op: Wanneer u de automatische modus gebruikt en andere functies die de snelheid regelen verandert, wordt de functie “Cook Sense” uitgeschakeld.

T8. VERZADIGINGSINDICATORS VAN DE FILTER

De kap signaleert regelmatig de behoefte om de filter te onderhouden. Let op: De indicators functioneren alleen wanneer de kap aangezet is. T8-toets brandt: Voer onderhoud uit aan de vetfilter. T8-toets knippert: Voer onderhoud uit aan het koolstoffilter. De indicatoren van filterverzadiging resetten: Let op: Dit moet uitgevoerd worden als de kap ingeschakeld is. Houd de toets T8 ingedrukt. De indicator van de verzadiging van het koolstoffilter activeren Let op: Dit moet uitgevoerd worden als de afzuigmotor uitgeschakeld is. Deze indicator is gewoonlijk uitgeschakeld – houd de toetsen T3 en T10 tegelijkertijd ingedrukt om de functie in te schakelen: De toetsen lichten op om de inschakeling aan te geven. Om de functie uit te schakelen, houdt u opnieuw dezelfde toetsen (T3 en T10) ingedrukt: De toetsen knipperen even en gaan vervolgens uit om de uitschakeling aan te geven. T9. “DAILY AIR SENSE”-MODUS AAN/UIT De kap verhoogt de afzuigsnelheid automatisch tot 1 als de sensor in de kap voelt dat de omgevingsomstandigheden dit vereisen. Als de afzuigsnelheid niet wordt veranderd door de gedetecteerde omgevingsomstandigheden, wordt de kap na twee uren uitgeschakeld. De kap wordt in ieder geval na vijf uren gebruik uitgeschakeld, onafhankelijk van de werkingswijze. Let op: Om er zeker van te zijn dat deze functie correct wordt gebruikt, configureert u eerst de parameters voor de automatische werkwijze volgens de uitleg in het betreffende deel. T10. “INTENSIVE AIR SENSE”-MODUS AAN/UIT De kap verhoogt de afzuigsnelheid automatisch tot 5 als de sensor in de kap voelt dat de omgevingsomstandigheden dit vereisen. Als de afzuigsnelheid niet wordt veranderd door de gedetecteerde omgevingsomstandigheden, wordt de kap na twee uren uitgeschakeld. De kap wordt in ieder geval na vijf uren gebruik uitgeschakeld, onafhankelijk van de werkingswijze. Let op: Om er zeker van te zijn dat deze functie correct wordt gebruikt, configureert u eerst de parameters voor de automatische werkwijze volgens de uitleg in het betreffende deel. DE PARAMETERS VOOR DE AUTOMATISCHE MODUS CONFIGUREREN Om er zeker van te zijn dat de automatische modus correct wordt gebruikt, dient u de kap te kalibreren en het kookplaattype te selecteren. De kap kalibreren Let op: Dit moet uitgevoerd worden als het apparaat in stand-by staat, d.w.z. een minuut na de uitschakeling van de motor. Houd de toets T4 vijf seconden lang ingedrukt. De afzuigsnelheid 1 wordt ingeschakeld en de toets T4 gaat knipperen om aan te geven dat de kapkalibratie gestart is (dat duurt ongeveer 15 minuten). Let op: Om de kalibratieprocedure te stoppen houdt u de toets T4 vijf seconden lang ingedrukt. De kalibratie wordt dan ongeldig gemaakt en moet bijgevolg herhaald worden. Let op: De kalibratie wordt automatisch uitgevoerd wanneer de stroomtoevoer naar het product de eerste maal wordt aangezet. T4 gaat knipperen. Wacht 15 minuten tot de kalibratie helemaal uitgevoerd is. Het kookplaattype selecteren Let op: Dit moet uitgevoerd worden als het apparaat in stand-by staat, d.w.z. een minuut na de uitschakeling van de motor. Houd de toetsen T9 en T10 vijf seconden lang ingedrukt. De toetsen T9 en T10 lichten op. Als u gas gebruikt om de kookplaat te doen functioneren, drukt u op de toets T9 – de toets knippert om aan te geven dat het geselecteerd werd. Als u elektriciteit gebruikt om de kookplaat te doen functioneren, drukt u op de toets T10 – de toets knippert om aan te geven dat het geselecteerd werd. Na het indrukken knippert de toets drie seconden om aan te geven dat uw selectie werd opgeslagen.40 ONDERHOUD Schoonmaak ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET

REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE

VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL! Onderhoud van de vetfilters Vangt vetdeeltjes op uit de kookdampen. Moet één keer per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen. Trek aan de verende hendel om het vetfilter te verwijderen.

Onderhoud van het koolstoffilter Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Vervanging lampjes De kap is voorzien van een verlichtingssysteem gebaseerd op de LEDDEN technologie. De Ledden zorgen voor een optimale verlichting, voor een 10 maal langere tijdsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90%. Om de lampen te vervangen, neem contact op met de erkende assistentie service voor de reserveonderdelen.41 VERWIJDERING Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu. Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving. Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking. Toestel ontworpen, getest en gefabriceerd volgens:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie. STORINGEN Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap niet functioneert: Controleer of: Controleer dat: - er geen stroomonderbreking is. - er een snelheid is geselecteerd.

• Bij een laag rendement van de afzuigkap: Controleer of: Controleer dat: - de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen. - de keuken is voldoende geventileerd voor een correcte luchttoevoer. - de koolstoffilter niet is verzadigd (i.g.v. recirculatie).

• het uitvallen van de afzuigkap tijdens de normale werking heeft plaatsgevonden. Controleer of: Controleer dat: - er geen stroomonderbreking is. - de omnipolaire schakelaar niet is opgetreden. In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.42 TECHNISCHE GEGEVENS Højde (cm) Bredde (cm) Dybde (cm) Ø på udsugningsrør (cm) 110-129,5 89,8 32 15

Niet meegeleverde onderdelen

U kunt de Veiligheidsinstructies, de Handleiding, de Productfiche en de Energiegegevens downloaden:

• Op onze website docs.whirlpool.eu

• Gebruik makend van de QR-code

• Anders, contacteer onze Klantenservice (Het telefoonnummer staat in het garantieboekje). Wanneer u contact neemt met de Klantenservice, gelieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.43
