РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WHSS 90F TS K WHIRLPOOL

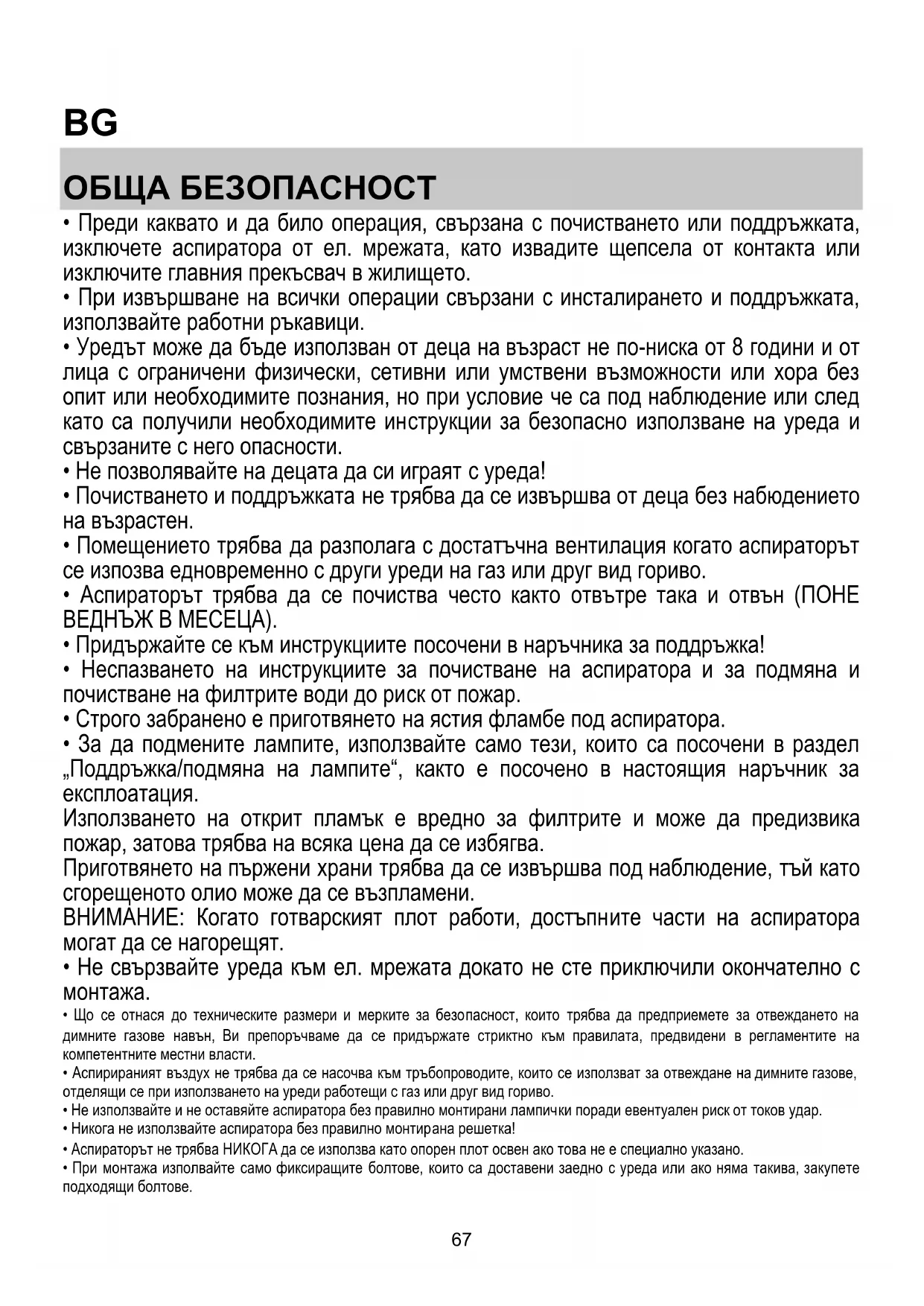

• Преди каквато и да било операция, свързана с почистването или поддръжката, изключете аспиратора от ел. мрежата, като извадите щепсела от контакта или изключите главния прекъсвач в жилището.

• При извършване на всички операции свързани с инсталирането и поддръжката, използвайте работни ръкавици.

• Уредът може да бъде използван от деца на възраст не по-ниска от 8 години и от лица с ограничени физически, сетивни или умствени възможности или хора без опит или необходимите познания, но при условие че са под наблюдение или след като са получили необходимите инструкции за безопасно използване на уреда и свързаните с него опасности.

• Не позволявайте на децата да си играят с уреда!

• Почистването и поддръжката не трябва да се извършва от деца без набюдението на възрастен.

• Помещението трябва да разполага с достатъчна вентилация когато аспираторът се изпозва едновременно с други уреди на газ или друг вид гориво.

• Аспираторът трябва да се почиства често както отвътре така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА).

• Придържайте се към инструкциите посочени в наръчника за поддръжка!

• Неспазването на инструкциите за почистване на аспиратора и за подмяна и почистване на филтрите води до риск от пожар.

• Строго забранено е приготвянето на ястия фламбе под аспиратора.

• За да подмените лампите, използвайте само тези, които са посочени в раздел „Поддръжка/подмяна на лампите“, както е посочено в настоящия наръчник за експлоатация. Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва на всяка цена да се избягва. Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като сгорещеното олио може да се възпламени. ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора могат да се нагорещят.

• Не свързвайте уреда към ел. мрежата докато не сте приключили окончателно с

• Що се отнася до техническите размери и мерките за безопасност, които трябва да предприемете за отвеждането на димните газове навън, Ви препоръчваме да се придържате стриктно към правилата, предвидени в регламентите на компетентните местни власти.

• Аспирираният въздух не трябва да се насочва към тръбопроводите, които се използват за отвеждане на димните газове, отделящи се при използването на уреди работещи с газ или друг вид гориво.

• Не използвайте и не оставяйте аспиратора без правилно монтирани лампички поради евентуален риск от токов удар.

• Никога не използвайте аспиратора без правилно монтирана решетка!

• Аспираторът не трябва НИКОГА да се използва като опорен плот освен ако това не е специално указано.

• При монтажа изполвайте само фиксиращите болтове, които са доставени заедно с уреда или ако няма такива, закупете подходящи болтове.68

• Използвайте болтове с подходяща дължина, както е посочено в наръчника за инсталиране.

• При наличие на съмнения, моля свържете се с оторизирания сервиз за техническо обслужване или квалифициран

• Неисталирането на болтовете и механизмите за фиксиране в съотвествие с настоящите инструкции може да доведе до рискове от електрическо естество.

• Не използвайте с програматор, таймер, отделно дистанционно управление или каквото и да е друго устройство, което се активира автоматично. Дръжте децата под 3 годишна възраст далеч от уреда. Без непрекъснато наблюдение на възрастен, съхранявайте уреда далеч от деца на възраст под 8 години. ВНИМАНИЕ: уредът не е предназначен да функционира чрез външно устройство или отделна система за дистанционно управление. Този уред не е предназначен за професионална употреба. Не използвайте уреда на открито. За да избегнете риск от нараняване на хора, този уред трябва да бъде преместван и инсталиран от двама или повече

Инсталирането, включващо евентуални съединения за водно захранване (ако е предвидено), електрически свързвания, и операциите, свързани с ремонт трябва да се извършват от квалифициран персонал. Като приключи инсталирането, съхранявайте опаковъчния материал (пластмасови части, полистирол и т.н.) далеч от деца, за да се избегне риск от задушаване. . Не използвайте уреда, когато сте мокри или с боси крака. Никога не използвайте парочистачки за почистване – риск от токов удар. Опаковъчният материал се рециклира на 100% и е маркиран със символа за рециклиране

Аспираторът може да се различава външно от чертежите поместени в настоящото упътване, но независимо от това инструкциите за употреба, поддръжката и инсталирането са абсолютно същите. Придържайте се стриктно към тук посочените инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване. Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназначен само за битова

• Съветваме Ви да съхранявате настоящото упътване за да може да го използвате във всеки един момент. При продажба, отдаване под наем или преместване, упътването за употреба трябва да остане заедно с продукта.

• Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките за безопасност.

• Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните тръби!

• Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има такива, свържете се с търговския представител и не пристъпвайте към инсталиране. Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 50cm в случай на електрически печки и не по-малко от 65cm, в случай на газови или комбинирани печки. Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има предвид. ЕЛ. СВЪРЗВАНЕ Напрежението в ел.мрежата трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение ІІІ, в съответствие с правилата за монтиране.

Преди да свържете отново аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабелът е монтиран както трябва.69 Ако кабелът не е оборудван с щепсел,свържете проводниците съгласно следната таблица: Напрежение и честота на мрежата Свързване на кабелите Направете справка със стойността, посочена на етикета с характеристики вътре в аспиратора. : жълт/зелен N : син L : кафяв Подмяна на захранващия кабел Аспираторът е снабден със специален кабел за захранване; в случай, че кабелът бъде увреден обърнете се към гаранционния сервиз за да получите нов. ОТВЕЖДАНЕ НА ВЪЗДУХА (за аспирираща версия) Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на въздуха. Свързването към въздуховодни тръби и отвори с по-малък диаметър намалява капацитета на аспириране и увеличава значително шума по време на работа.

тези случаи фирмата не поема никаква отговорност. ! Използвайте тръба с необходимата дължина. ! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°). ! Не променяайте рязко сечението на тръбите! ! Фирмата не поема никаква отговорност в случай на неспазване на настоящите норми. ФИЛТРИРАЩА ИЛИ АСПИРИРАЩА ВЕРСИЯ? ! Аспираторът е готов за употреба във вариант на аспирираща версия. За да използвате аспиратора във вариант на филтрираща версия е необходимо да инсталирате специалния ДОПЪЛНИТЕЛЕН КОМПЛЕКТ. В началото на настоящия наръчник е посочено дали ДОПЪЛНИТЕЛНИЯТ КОМПЛЕКТ е доставен или трябва да бъде закупен отделно. Бележка: Ако комплектът е вече доставен, имайте предвид, че в някои случаи допълнителната филтрираща система на базата на филтри с активен въглен може вече да е инсталирана върху аспиратора. Информацията относно трансформирането на аспиратора от аспирираща във филтрираща версия се съдържа в настоящото ръководство. Аспирираща версия Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец.

Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно. Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен.

Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени. Филтрираща версия Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен.70

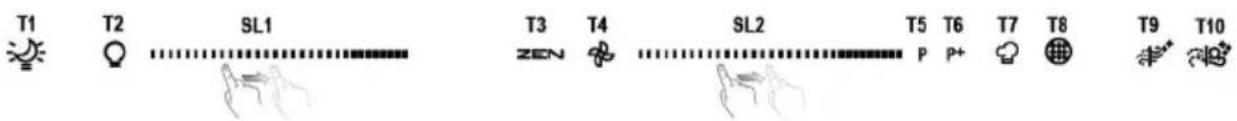

Аспираторът е снабден с командно табло с възможност за регулиране скоростта на аспириране и превключвател на осветлението на готварския плот.

T1. ВКЛ./ИЗКЛ. на „Нощно осветление“ T2. ВКЛ./ИЗКЛ. на светлините на плочата за готвене - изберете температурата на цвета T3. Работен режим „ZEN“ T4. ВКЛ./ИЗКЛ. на мотора T5. Функция „Усилване на мощност 1“ T6. Функция „Усилване на мощност 2“ T7. Автоматичен режим „Cook Sense“ T8. Индикатор за насищане на филтъра T9. ВКЛ./ИЗКЛ. на работен режим за всеки ден „Daily Air Sense“ T10. ВКЛ./ИЗКЛ. на интензивен работен режим „Intensive Air Sense“ T1. ВКЛ./ИЗКЛ. НА „НОЩНО ОСВЕТЛЕНИЕ“ Натиснете за включване/изключване на мекото фоново осветление. T2. ВКЛ./ИЗКЛ. НА СВЕТЛИНИТЕ НА ПЛОЧАТА ЗА ГОТВЕНЕ - ИЗБЕРЕТЕ ТЕМПЕРАТУРАТА НА ЦВЕТА Натиснете за включване/изключване на светлините на плочата за готвене.

• При включени светлини плъзнете пръста си надясно или наляво по SL1 светодиодната лента, за да увеличите или намалите интензитета на светлината. За настройване на температурата на цвета на осветлението

• Натиснете (и задръжте) отново,

• като плъзгате пръста си надясно или наляво по SL1 светодиодната лента, за да зададете по-студен или по-топъл интензитет на осветлението.

промените цвета в рамките на пет секунди, SL1 ще премигва с избраната настройка на цвета и звуков сигнал ще обозначи, че системата е запаметила тази конфигурация. Моля, имайте предвид: Осветлението ще светне с последно настроения интензитет преди изключването на уреда. T3. РАБОТЕН РЕЖИМ „ZEN“ Натиснете за активиране/деактивиране на режима на екстракция „ZEN“. Тази функция включва скорост на екстракция с перфектен баланс между безшумна работа и ефективност на екстракцията. T4. ВКЛ./ИЗКЛ. НА МОТОРА Натиснете за включване/изключване на мотора за екстракция.

• С включен мотор, плъзнете пръста си надясно или наляво по SL2 светодиодната лента, за да увеличите или намалите скоростта на екстракция. T5. ФУНКЦИЯ „УСИЛВАНЕ НА МОЩНОСТ 1“ С включен мотор натиснете T5, за да активирате скорост на интензивна екстракция „УСИЛВАНЕ НА МОЩНОСТ 1“ (контролирана с таймер). Моля, имайте предвид: След пет минути аспираторът ще превключи на предишно зададената скорост. T6. ФУНКЦИЯ „УСИЛВАНЕ НА МОЩНОСТ 2“ С включен мотор натиснете T6, за да активирате скорост на интензивна екстракция „УСИЛВАНЕ НА МОЩНОСТ 2“ (контролирана с таймер). Моля, имайте предвид: След пет минути аспираторът ще превключи на предишно зададената скорост.

T7. АВТОМАТИЧЕН РЕЖИМ „COOK SENSE“

Аспираторът автоматично ще увеличи скоростта на екстракция на 1, ако вграденият датчик засече, че заобикалящите условия го налагат. Ако заобикалящите условия не се променят – и аспираторът вече използва скорост на екстракция 1 – аспираторът ще се изключи след пет минути. Моля, имайте предвид: За да сте сигурни, че тази функция се използва правилно, настройте параметрите за автоматичен режим, както е описано в съответния раздел. Моля, имайте предвид: когато използвате автоматичен режим, ако промените някоя от останалите функции, които управляват скоростта, функцията „Cook Sense“ ще се изключи.71 T8. ИНДИКАТОРИ ЗА НАСИЩАНЕ НА ФИЛТЪРА На равни интервали от време аспираторът сигнализира за нужда от обслужване на филтъра. Моля, имайте предвид: Индикаторите ще работят само ако аспираторът е включен. Бутон T8 свети: Извършете обслужване на филтъра за мазнини. Бутон T8 премигва: Необходимо е обслужване на въгленовия филтър. Нулиране на индикаторите за насищане на филтрите: Моля, имайте предвид: Този процес се извършва само при работещ аспиратор. Натиснете и задръжте бутон T8. Активиране на индикатора за насищане на въгленовия филтър Моля, имайте предвид: Този процес се извършва само при изключен мотор за екстракция. Обикновено този индикатор е деактивиран – натиснете едновременно и задръжте бутони T3 и T10, за да активирате функцията: Бутоните ще светнат, за да потвърдят активирането. За да деактивирате функцията, отново натиснете и задръжте бутоните (T3 и T10): Бутоните ще премигнат еднократно и ще изгаснат, което потвърждава деактивирането.

T9. ВКЛ./ИЗКЛ. НА РАБОТЕН РЕЖИМ ЗА ВСЕКИ ДЕН „DAILY AIR SENSE“

Аспираторът автоматично ще увеличи скоростта на екстракция на 1, ако вграденият датчик засече, че заобикалящите условия го налагат. Ако скоростта на екстракция не се промени спрямо засечените заобикалящи условия, след два часа аспираторът ще се

Аспираторът ще се изключи във всички случаи след пет часа употреба, независимо от работния режим. Моля, имайте предвид: За да сте сигурни, че тази функция се използва правилно, настройте параметрите за автоматичен режим, както е описано в съответния раздел.

T10. ВКЛ./ИЗКЛ. НА ИНТЕНЗИВЕН РАБОТЕН РЕЖИМ „INTENSIVE AIR SENSE“

Аспираторът автоматично ще увеличи скоростта на екстракция на 5, ако вграденият датчик засече, че заобикалящите условия го налагат. Ако скоростта на екстракция не се промени спрямо засечените заобикалящи условия, след два часа аспираторът ще се

Аспираторът ще се изключи във всички случаи след пет часа употреба, независимо от работния режим. Моля, имайте предвид: За да сте сигурни, че тази функция се използва правилно, настройте параметрите за автоматичен режим, както е описано в съответния раздел. НАСТРОЙВАНЕ НА ПАРАМЕТРИТЕ ЗА АВТОМАТИЧЕНРЕЖИМ За да сте сигурни, че автоматичният режим се използва правилно, трябва да настроите аспиратора и да изберете типа плоча за готвене. Настройване на аспиратора Моля, имайте предвид: Този процес трябва да се извършва, когато уредът е в режим на готовност, т.е. една минута след изключването на мотора

Натиснете и задръжте за пет секунди бутона T4. Ще се включи скорост на екстракция 1 и бутонът T4 ще започне да мига, за да потвърди, че настройването на аспиратора е започнало (това ще отнеме прибл. 15 минути). Моля, имайте предвид: За да спрете процеса на настройване, натиснете и задръжте за пет секунди бутона T4. Настройването ще бъде прекратено и следователно е необходимо да повторите процеса. Моля, имайте предвид: Настройването ще се извърши автоматично, когато захранването на уреда бъде включено за първи път. Бутон T4 ще премигва. Изчакайте 15 минути, за да завърши настройването. Избиране на тип плоча за готвене Моля, имайте предвид: Този процес трябва да се извършва, когато уредът е в режим на готовност, т.е. една минута след изключването на мотора. Натиснете и задръжте за пет секунди бутоните T9 и T10. Бутоните T9 и T10 ще светнат. Ако използвате плоча за готвене на газ, натиснете бутон T9 – бутонът ще премигне, за да потвърди избора. Ако използвате електрическа плоча за готвене, натиснете бутон T10 – бутонът ще премигне, за да потвърди избора. След като бъде натиснат, съответният бутон ще премигне за три секунди, за да потвърди, че Вашият избор е бил запаметен.72

За почистването използвайте ЕДИНСТВЕНО кърпа, навлажнена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА ПОЧИСТВАНЕ! Избягвайте препарати, които съдържат абразивни частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ! Поддръжка на филтрите за

Филтърът задържа мазните частици, отделяни при

Да се почиства веднъж месечно или когато индикаторът за пренасищане на филтрите го показва (разбира се в случай, че моделът, който сте закупили е снабден с такъв индикатор). Използвайте не много силни миялни препарати и почиствайте ръчно или в съдомиялна машина, но на

температура и кратък режим на измиване. При миене на металния филтър за мазнините в съдомиялната машина е възможно той да се обезцвети, но това по никакъв случай не намалява възможностите му за филтриране. За да разглобите филтъра за мазнините, дръпнете дръжката с пружинен механизъм.

Поддръжка на филтъра с активен

Задържа неприятните миризми, които се отделят при

Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра . Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за засищане на филтрите (разбира се ако вашият модел разполага с такъв) показва, че е необходимо. Не се мие нито може да се използва повторно.

Подмяна на лампите Аспираторът разполага с осветителна система със СВЕТОДИОДИ. СВЕТОДИОДИТЕ гарантират оптимално осветление, до 10 пъти по-силно от традиционните лампи и позволяват 90% икономия на електроенергия. За да подмените лампите, моля свържете с оторизирания сервиз за резервни части.73 РЕЦИКЛИРАНЕ Този уред отговаря на изискванията на : - Европейската директива 2012/19/EC - Waste Electricаl and Electronic Equipment (WEEE). Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна

във връзка с предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел.

Уредът е проектиран, тестван и произведен в съответствие с:

• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000- 3-3. Предложения за правилна употреба, за да се намали въздействието върху околната среда: Включете (ON) аспиратора на минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето. Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в

ситуации. Сменяйте филтъра/филтрите с активен въглен, когато е необходимо, за да поддържате добра ефективност на намаляване на миризмата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра ефективност на филтъра за мазнините. Използвайте максималния диаметър на системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране на ефективността и за намаляване на шума. НЕИЗПРАВНОСТ ВЪВ ФУНКЦИОНИРАНЕТО Ако нещо не функционира както трябва, преди да се свържете с Техническото обслужване, направете някои семпли

• Ако аспираторът не функционира: Проверете дали: - не е прекъснал тока; - е зададена някаква скорост.

• Ако аспираторът не засмуква достатъчно: Проверете дали: - Избраната скорост е подходяща в зависимост от отделеното количество дим и пара. - Дали кухнята се проветрява достатъчно, за да се осигури обмяна на въздуха. - Филтърът с активен въглен не е износен (филтрираща версия).

• Ако аспираторът е изгаснал по време на работа: Проверете дали: - не е прекъснал тока; - многополюсният прекъсвач не е изключил. В случай на неизправност във функционирането, преди да се обърнете към техническия сервиз, изключете аспиратора от мрежата най-малко за 5 секунди, като извадите щепсела, след което го свържете отново. В случай, че неизправността все още е налице, обърнете се към гаранционния сервиз.74 ТЕХНИЧЕСКИ ДАННИ Височина (cm) Широчина (cm)

(cm) Ø на изпускателната тръба (cm) 110-129,5 89,8 32 15

Компоненти, които не са включени към продукта

Можете да свалите инструкциите за безопасност, ръководството за потребителя и листовката с енергийните показатели на уреда, като:

• Посетите нашия уебсайт docs.whirlpool.eu

а се свържете с отдела за следпродажбено обслужване (вижте телефонния номер в книжката за гаранцията). При контакт с отдела за следпродажбено обслужване на клиенти съобщавайте кодовете, посочени на заводската табелка на Вашия уред.75
