BRUKSANVISNING WHSS 90F TS K WHIRLPOOL

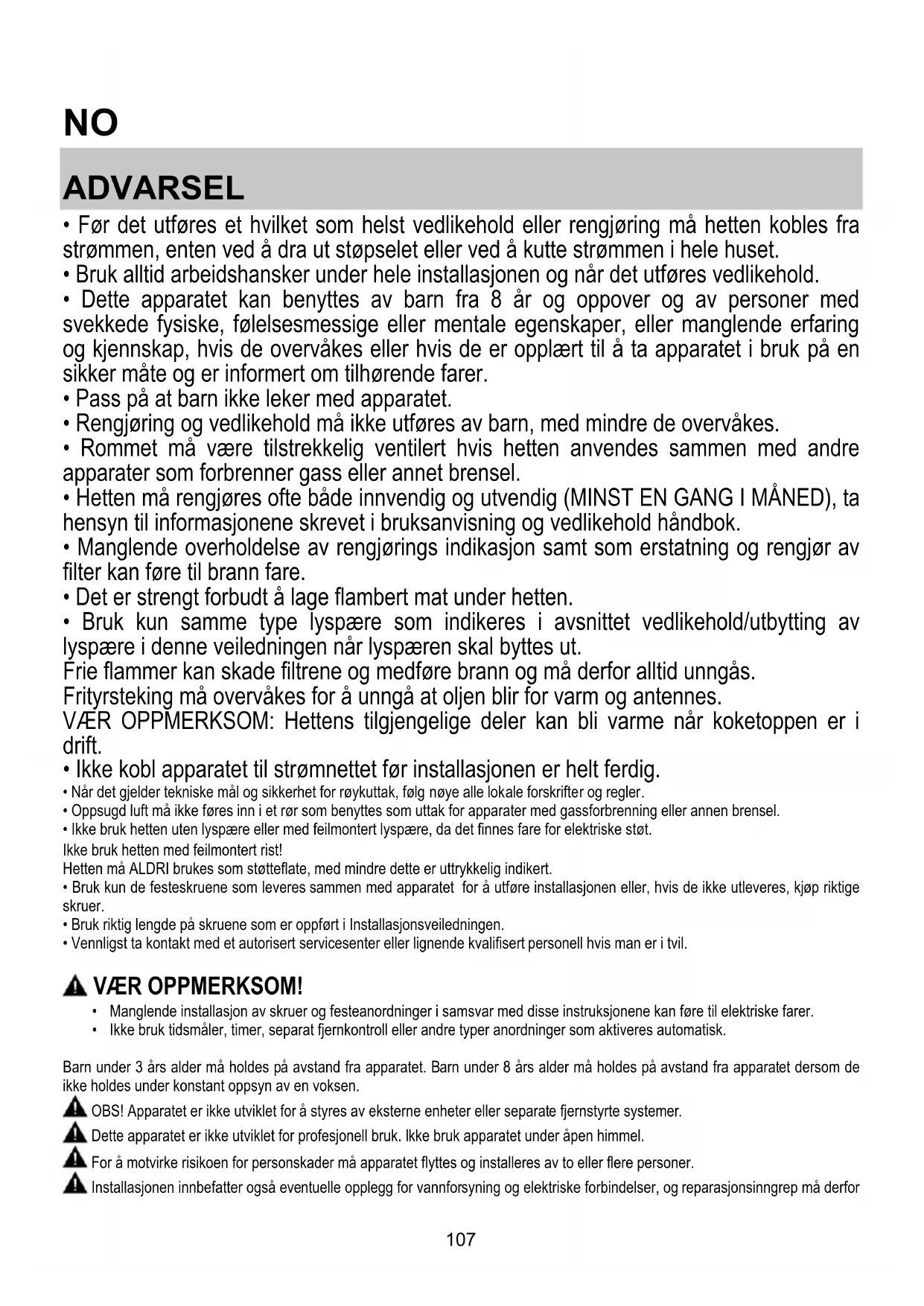

• Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.

• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.

• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.

• Pass på at barn ikke leker med apparatet.

• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.

• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.

• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.

• Det er strengt forbudt å lage flambert mat under hetten.

• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen når lyspæren skal byttes ut. Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås. Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes. VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.

• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.

• Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.

• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt. Ikke bruk hetten med feilmontert rist! Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.

• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.

• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil. VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.

• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk. Barn under 3 års alder må holdes på avstand fra apparatet. Barn under 8 års alder må holdes på avstand fra apparatet dersom de ikke holdes under konstant oppsyn av en voksen. OBS! Apparatet er ikke utviklet for å styres av eksterne enheter eller separate fjernstyrte systemer. Dette apparatet er ikke utviklet for profesjonell bruk. Ikke bruk apparatet under åpen himmel. For å motvirke risikoen for personskader må apparatet flyttes og installeres av to eller flere personer. Installasjonen innbefatter også eventuelle opplegg for vannforsyning og elektriske forbindelser, og reparasjonsinngrep må derfor108 utføres av kvalifisert personell. Når installasjonen er fullført må alt emballasjemateriell (plast, styrenplast osv.) holdes på avstand fra barn. Dette for å unngå kvelningsrisiko. . Apparatet må ikke brukes av våte personer eller personer med våte føtter. Ikke bruk apparatet til dampvask - risiko for elektriske støt. Emballasjemateriell er 100% resirkulerbart og avmerket med gjenvinningssymbol

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme. Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.

• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.

• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.

• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen. Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper. Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes. ELEKTRISK TILKOBLING Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene. MERK! Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert. Dersom det ikke er montert et støpsel på ledningen,må du gå fram i henhold til tabellen nedenfor: Nettets spenning og frekvens Kopling av ledning Vær oppmerksom på verdien på merkeetiketten innenfor avtrekkshetten. : gul/grønn N : blå L : brun Utbytte av strømforsyning ledning Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny.109

(for sugende versjoner) Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen). Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen. Ethvert ansvar gjeldende dette fraskrives derfor. ! Bruk et så kort rør som mulig. ! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°). ! Unngå drastiske endringer i rørets tverrsnitt. ! Selskapet fratar seg eventuelt ansvar dersom slike veiledelser ikke blir tatt i bruk. FILTRERENDE ELLER SUGENDE? ! Din hetten er klar for å bli tatt i bruk med sugende funksjon. For å bruke hetten i med filtrerings funksjon må man ta i bruk tilsvarende EKSTRA UTSTYR. Vær oppmerksom ved første sider av denne bruksanvisning dersom nødvendig EKSTRA UTSTYR er allerede gitt ved salget eller dersom den må bli kjøpt separat. Merk: Dersom den er utdelt ved salget i noen tilfeller, filtrering anlegget basert på bruk av aktiv kull kan vær installert på forhånd på hetten. Informasjonene for forandring av hetten fra sugende bruk til filtrerings bruk er allerede skrevet i denne bruksanvisning. Sugende versjon Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen. MERK! Avløpsrøret er ikke medlevert, men må kjøpes separat. Diameteren i avløpsrøret må tilsvare diameteren på tilslutningsringen. MERK! Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes. Filtrerende versjon Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.110 FUNKSJONER Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

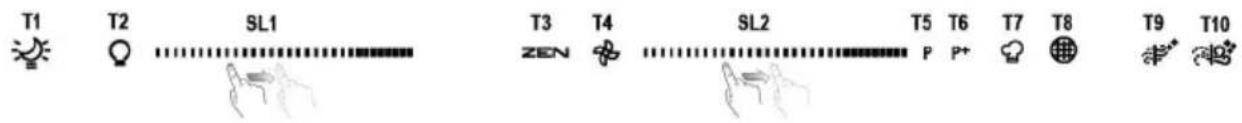

Trykk for å slå den svake bakgrunnsbelysningen på eller av. T2. KOKEFLATES BELYSNING ON/OFF – VELG FARGETEMPERATUR Trykk for å slå ovnslyset på eller av.

• Når lyset er på, bruk fingeren for å skyve fra høyre eller venstre over SL1 LED-stripen for å øke eller redusere lysstyrken. For å stille inn temperaturen til belysningens farge

• Trykk på (og hold den inne) igjen,

• Ved å bruke fingeren din for å skyve fra høyre eller venstre over LEDstripen SL1 for å stille inn intensiteten til lyset kaldere eller varmere. Dersom du ikke endrer fargen i løpet av fem sekunder, vil SL1 blinke på fargeinnstillingen du har valgt og du vil kunne høre et akustisk signal som indikerer at systemet har lagret denne konfigurasjonen. Merk: Lyset vil slå seg på på den siste intensiteten du stilte inn før apparatet ble slått av.

T3. OPERASJON “ZEN MODUS”

Trykk for å aktivere eller deaktivere modusen “ZEN” modus for avtrekking. Denne funksjonen gjør det mulig å aktivere en avtrekkshastighet med en perfekt balanse mellom lydløshet og avtrekkseffektivitet.

Trykk for å slå avtrekksmotoren på eller av.

• Når motoren står på, bruk fingeren for å skyve mot høyre eller venstre over SL2 LED-stripen for å øke eller redusere avtrekkshastigheten.

T5. “FULL STYRKE 1” FUNKSJON

Når motoren for avtrekk står på, trykk på T5 for å aktivere “POWER BOOST 1” intensiv avtrekkshastighet (tidskontrollert). Merk: Hetten vil returnere til hastigheten det tidligere fungerte med etter fem minutter.

T6. “POWER BOOST 2" FUNKSJON”

Når avtrekksmotoren står på, trykk på T6 for å aktivere “POWER BOOST 2” intensiv avtrekks hastighet (tidskontrollert). Merk: Hetten vil returnere til hastigheten det tidligere fungerte med etter fem minutter.

T7. AUTOMATISK MODUS “COOK SENSE”

Hetten vil øke avtrekkshastigheten til 1 automatisk dersom sensoren i hetten registrerer at omgivelsesforholdene krever dette. Dersom omgivelsesforholdene ikke endrer seg – og hetten allerede bruker en hastighet for avtrekk 1 – vil hetten slå seg av etter fem minutter. Merk: For å være sikker på at funksjonen fungerer på riktig måte, vennligst konfigurer parameterne for automatisk modus først slik det ble beskrevet i det aktuelle avsnittet. Merk: Når automatisk modus benyttes, og du endrer en hvilken som helst annen funksjon som styrer hastigheten, vil den automatiske funksjonen “Cook Sense” slå seg av.111

T8. INDIKATORER FOR METTET FILTER

Ved jevne mellomrom varsler hetten at vedlikehold må utføres. Merk: Indikatorene fungerer kun når hetten står på. T8 knappen lyser: Utfør vedlikehold på fettfilteret. T8 knappen blinker: Utfør vedlikehold på kullfilteret. Tilbakestilling av indikatoren for mettet filter: Merk: Dette må gjøres når hetten er slått på. Trykk og hold nede T8 knappen. Aktivering av det aktive karbonfilterets metningsindikator Merk: Dette må gjøres når avtrekksmotoren er slått av. Denne indikatoren er vanligvis deaktivert – trykk og hold nede knappene T3 og T10 samtidig for å aktivere funksjonen: Knappene vil tennes for å indikere aktivering. For å deaktivere funksjonen, trykk og hold nede de samme knappene (T3 og T10) igjen: Knappene vil blinke kort og deretter slå seg av for å indikere deaktivering. T9. ON/OFF DRIFTSMODUS FOR “DAILY AIR SENSE” Hetten vil øke avtrekkshastigheten til 1 automatisk dersom sensoren i hetten registrerer at omgivelsesforholdene krever dette. Dersom avtrekkshastigheten ikke endres i henhold til omgivelsestilstandene som registreres, vil hetten slå seg av etter to timer. Hetten vil uansett slå seg av etter at den har vært i bruk i fem timer, uavhengig av driftsmodus. Merk: For å være sikker på at funksjonen fungerer på riktig måte, vennligst konfigurer parameterne for automatisk modus først slik det ble beskrevet i det aktuelle avsnittet. T10. ON/OFF DRIFTSMODUS “INTENSIVE AIR SENSE” Hetten vil øke avtrekkshastigheten til 5 automatisk dersom sensoren i hetten registrerer at omgivelsesforholdene krever dette. Dersom avtrekkshastigheten ikke endres i henhold til omgivelsestilstandene som registreres, vil hetten slå seg av etter to timer. Hetten vil uansett slå seg av etter at den har vært i bruk i fem timer, uavhengig av driftsmodus. Merk: For å være sikker på at funksjonen fungerer på riktig måte, vennligst konfigurer parameterne for automatisk modus først slik det ble beskrevet i det aktuelle avsnittet.

KONFIGURERING AV PARAMETRENE FOR AUTOMATISK MODUS

For å være sikker på at automatisk modus benyttes på riktig måte, må du regulere hetten og velge type kokeflate. Regulering av hetten Merk: Dette må gjøres når apparatet er i standby, dvs. ett minutt etter at motoren er slått av. Trykk og hold nede T4 knappen i fem sekund. Avtrekkshastighet 1 vil aktiveres og T4 knappen vil blinke for å indikere at reguleringen av hetten er startet (dette vil ta omtrent 15 minutter). Merk: For å stanse reguleringsprosessen, trykk og hold nede T4 knappen i fem sekund. Reguleringen gjøres ugyldig og derfor vil det være nødvendig å gjenta prosessen. Merk: Reguleringen utføres automatisk når strømtilførselen fram til produktet slås på for første gang. T4 vil blinke. Vent i 15 minutter for å fullføre. Valg av type kokeflate Merk: Dette må gjøres når apparatet er i standby, dvs. ett minutt etter at motoren er slått av. Trykk og hold nede knappene T9 og T10 i fem sekund. Knappene T9 og T10 vil lyse opp. Ved gassdrevet kokeflate, må du trykke på T9 knappen – knappen vil blinke for å indikere at den gassdrevne typen er valgt. Ved elektrisk kokeflate, må du trykke på T10 knappen – knappen vil blinke for å indikere at den elektriske typen er valgt. Når den er trykket ned, vil knappen blinke i tre sekund for å indikere at ditt valg er lagret.112 VEDLIKEHOLD Rengjøring Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING! Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES! Vedlikehold av motfettet filteret Fanger kokefettpartikler. Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus. Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke. For å demontere fettfilteret må man dra i fjærhåndtaket.

Vedlikehold av kull filter Holder tilbake ubehagelige lukter fra matlaging. Kullfilteret mettes etter en mer eller mindre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjøres. I alle tilfeller er det nødvendig å skifte ut patronen minst hver

4. måned (eller når indikatoren for metning av filteret viser at

Utbytting av lyspære Ventilatoren er utstyrt med et belysningssystem basert på LED-teknologi. LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90 %. Vennligst ta kontakt med autorisert kontor for reservedeler for å bytte ut lyspæren.113 KASSERING Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser. Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet. Apparatet er utformet, testet og produsert i henhold til:

• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Dersom feil oppstår ved bruk før du tar kontakt med Kunde Service se etter følgende kontroll:

• Dersom hetten ikke virker: Verifiser at: - Brudd i strøm forsyning ikke har tatt sted. - Det har blitt valgst en hastighet.

• Dersom hetten har en lav kapasitet: Verifiser at: - Motor hastighet som har blitt valgt er i stand til å fjerne mengden på røyk og damp som er til stede - Kjøkkenet er ventilert nok for å bidra til et luft oppsuging. - Kull filter ikke er oppbrukt (ved hetten i filtrerings funksjon.

• Dersom hetten har slott seg av ved vanlig bruk: Verifiser at: - Brudd i strøm forsyning ikke har tatt sted. - Omnipolar av sperre system ikke har aktivert seg. Dersom det oppstår feil ved vanlig idrifsettelse før du tar kontakt med Kunde Service slå av for minst 5 sec. Strøm forsyning ved å ta ut strøm kontakt og deretter ved å koble den på igjen. Dersom feilet fortsetter ta kontakt med Kunde Service.114 TEKNISKE DATA Høyde (cm) Bredde (cm) Dybde (cm) Ø ved uttaksrøret (cm) 110-129,5 89,8 32 15

Utstyr som ikke følger ved kjøpet

• Besøke vårt nettsted docs.whirlpool.eu

• Ved å benytte QR-koden
