KÄYTTÖOHJE WHSS 90F TS K WHIRLPOOL

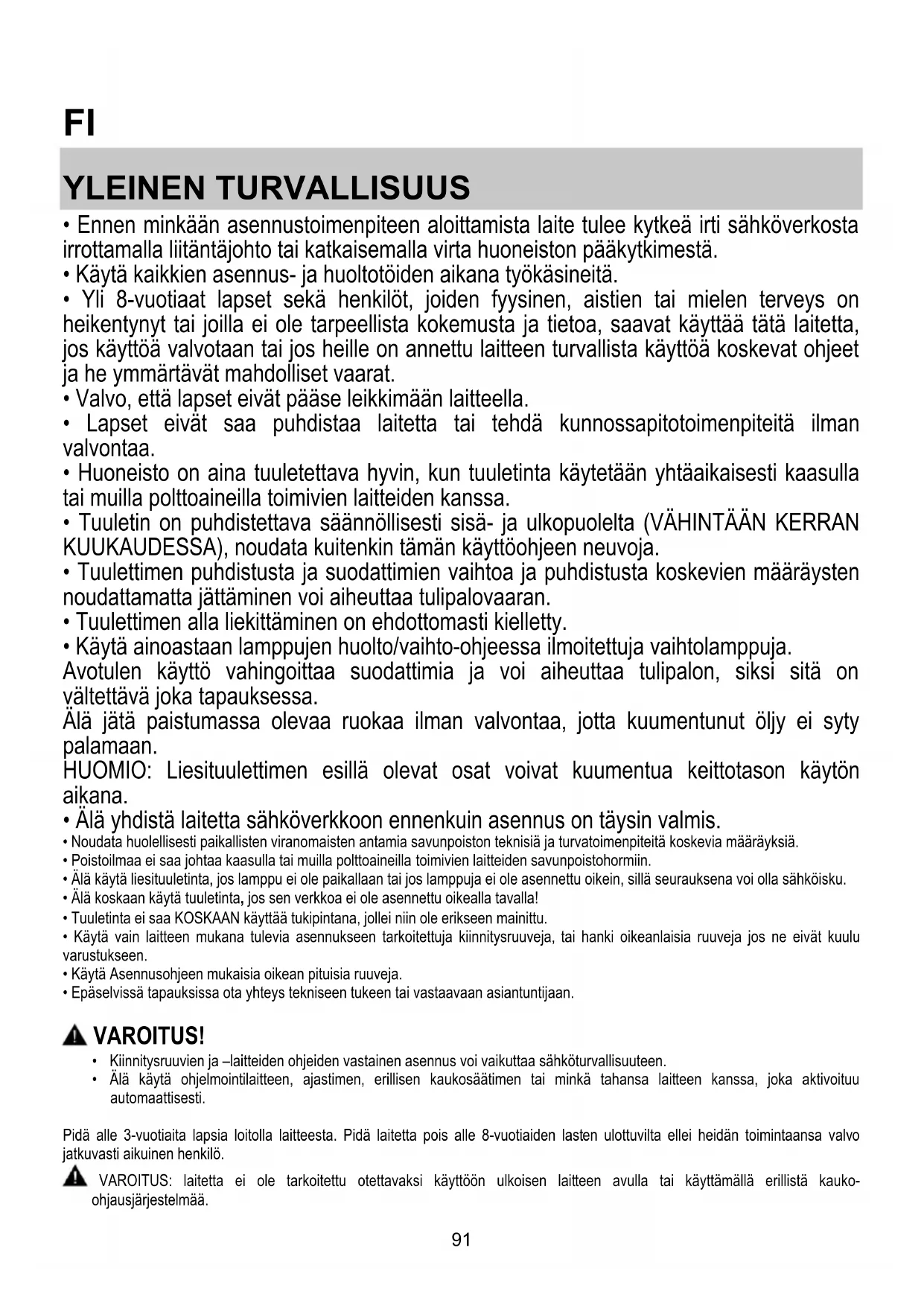

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.

• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

• Valvo, että lapset eivät pääse leikkimään laitteella.

• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

• Tuulettimen alla liekittäminen on ehdottomasti kielletty.

• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.

• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!

• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.

• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan. VAROITUS!

• Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti. Pidä alle 3-vuotiaita lapsia loitolla laitteesta. Pidä laitetta pois alle 8-vuotiaiden lasten ulottuvilta ellei heidän toimintaansa valvo jatkuvasti aikuinen henkilö. VAROITUS: laitetta ei ole tarkoitettu otettavaksi käyttöön ulkoisen laitteen avulla tai käyttämällä erillistä kauko- ohjausjärjestelmää.92 Tämä laite ei ole tarkoitettu ammattimaiseen käyttöön. Älä käytä laitetta ulkona. Loukkaantumista koskevien vaarojen välttämiseksi, laitetta on liikutettava ja se on asennettava kahden tai useamman henkilön toimesta. Asennus, joka koskee myös mahdollisia vesijohtoliitoksia (mikäli kuuluu asennukseen) ja sähköliitäntöjä sekä korjaustoimenpiteet on suoritettava pätevän henkilöstön toimesta. Kun asennus on valmis, säilytä pakkausmateriaaleja (muovi- ja polystyreeniosat tms.) pois lasten ulottuvilta tukehtumisvaaran välttämiseksi. . Älä käytä laitetta kun olet märkä tai paljain jaloin. Älä koskaan käytä höyrypuhdistimia - sähköiskun vaara. Pakkausmateriaali on 100 % kierrätettävä ja se on merkitty kierrätysmerkillä

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat. Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.

• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.

• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.

• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti. HUOMIO! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein. Jos kaapelissa ei ole pistoketta,kytke johdot seuraavan taulukon mukaisesti: Verkon jännite ja taajuus Johtojen kytkentä Viittaa liesituulettimen sisällä olevaan ominaisuudet sisältävään tarraan. : keltainen/vihreä N : sininen L : ruskea Virtajohdon vaihto Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.93 ILMANPOISTO (imukupuversiossa) Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa). Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja meluisuuden huomattavan lisäyksen. Kieltäydytään siten kaikesta vastuusta kyseisessä tapauksessa. ! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea, jossa on mahdollisimman vähän mutkia ( max taivutus: 90°) ! Älä tee suuria muutoksia putkiston alueella. ! Valmistaja ei ole vastuussa käyttöohjeiden vastaisesta käytöstä SUODATIN- VAI IMUKUPUVERSIO? ! Tuulettimenne on valmis käytettäväksi imukupuversiona. Jos tuuletinta käytetään suodatinversiona, on asennettava tarvittavat LISÄVARUSTEET. Tarkistakaa käyttöohjeen ensimmäisiltä sivuilta sisältyvätkö LISÄVARUSTEET toimitukseen vai onko ne ostettava erikseen. Huomio: Jos aktiivihiilisuodatin sisältyy toimitukseen lisävarusteena, on mahdollista että se on jo asennettu tuulettimeen. Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono già contenute in questo manuale. Ohjeet tuulettimen vaihtamiseksi imukupuversiosta suodatinversioksi sisältyvät jo tähän käyttöohjeeseen Imukupuversio Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta. HUOMIO! Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas. HUOMIO! Jos tuulettimessa on hiilisuodattimet, ne on irrotettava. Suodatinversio Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.94 OHJAIMET Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

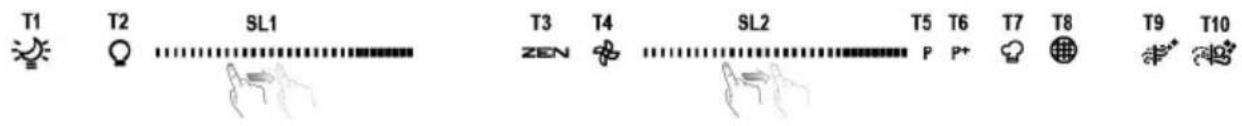

T1. Yövalon katkaisin T2. Lieden valokatkaisin – Värilämpötilan valitseminen T3. ”ZEN” -toiminnon käyttö T4. Moottori PÄÄLLE/POIS T5. ”TEHON LISÄYS 1” -toiminto T6. ”TEHON LISÄYS 2” -toiminto T7. Automaattinen ”Cook Sense” -toimintatapa T8. Suodattimen täyttymisen ilmaisin T9. PÄÄLLÄ/POIS-toimintoinen ”Daily Air Sense” -toimintapa T10. PÄÄLLÄ/POIS-toimintoinen ”Intensive Air Sense” -toimintapa

T1. YÖVALON KATKAISIN

Pehmeä taustavalaistus sytytetään tai sammutetaan painamalla katkaisinta. T2. LIEDEN VALOKATKAISIN – VÄRILÄMPÖTILAN VALITSEMINEN Lieden valot sytytetään ja sammutetaan katkaisinta painamalla.

• Kun valot palavat, hipaiseminen sormella oikeaan tai vasempaan SL1-LED-rivin päältä voimistaa tai himmentää valon voimakkuutta. Värilämpötilan valitseminen

• Pidä painiketta painettuna ja

• hipaise sormella oikeaan tai vasempaan SL1-LED-rivin päältä asettaaksesi valon kylmemmäksi tai lämpimämmäksi. Jos et vaihda väriä viiden sekunnin kuluessa, SL1 vilkkuu valitsemasi väriasetuksen kohdalla ja äänimerkki ilmoittaa järjestelmän tallentaneen tämän asetuksen. Huomaa: Valo syttyy samalla voimakkuudella, joka oli asetettuna ennen kuin laite sammutettiin edellisen kerran.

T3. ”ZEN” -TOIMINNON KÄYTTÖ

”ZEN” -poistotapa laitetaan päälle tai pois päältä painamalla tätä painiketta. Tämä toiminto mahdollistaa imunopeuden käynnistämisen siten, että hiljaisuus ja ilmanpoiston tehokkuus pysyvät ihanteellisessa tasapainossa.

T4. MOOTTORI PÄÄLLE/POIS

Poistomoottori käynnistetään tai sammutetaan painamalla tätä painiketta.

• Kun moottori on käynnissä, hipaiseminen sormella oikeaan tai vasempaan SL2-LED-rivin päältä voimistaa tai laskee imunopeutta.

T5. ”TEHON LISÄYS 1” -TOIMINTO

Poistomoottorin ollessa käynnissä voit aktivoida ”TEHON LISÄYS 1” tehostetun poistotoiminnon (aikasäädelty) painamalla T5- painiketta. Huomaa: liesituuletin siirtyy käymään aiemmalla nopeudellaan viiden minuutin kuluttua.

T6. ”TEHON LISÄYS 2” -TOIMINTO

Poistomoottorin ollessa käynnissä voit aktivoida ”TEHON LISÄYS 2” tehostetun poistotoiminnon (aikasäädelty) painamalla T6-painiketta. Huomaa: liesituuletin siirtyy käymään aiemmalla nopeudellaan viiden minuutin kuluttua.

T7. AUTOMAATTINEN ”COOK SENSE” -TOIMINTATAPA

Liesituuletin nostaa imunopeuttaan arvoon 1 automaattisesti, jos liesituulettimen anturi havaitsee ympäristön olosuhteiden vaativan kyseistä säätöä. Jos ympäristön olosuhteet eivät muutu – ja liesituuletin käyttää jo imunopeutta 1 – liesituuletin sammuu viiden minuutin kuluttua. Huomaa: jotta tätä toimintoa käytettäisiin oikein, konfiguroi automaattisen toimintatavan parametrit ensin kyseisessä95 kappaleessa ilmoitetulla tavalla. Huomaa: jos automaattisen toimintatavan aikana muutetaan mitä tahansa nopeuteen vaikuttavaa toimintoa, ”Cook Sense” -toiminto sammuu.

T8. SUODATTIMEN TÄYTTYMISEN ILMAISIMET

Liesituuletin ilmoittaa säännöllisin väliajoin, että on tullut aika suorittaa suodattimen huolto. Huomaa: Ilmaisimet toimivat ainoastaan liesituulettimen ollessa päällä. T8 painike palaa: Suorita rasvasuodattimen huolto. T8 painike vilkkuu: Suorita hiilisuodattimen huolto. Suodattimen täyttymisen ilmaisimien palauttaminen normaalitilaan: Huomaa: Tämä on tehtävä liesituulettimen ollessa päällä. Paina T8-painiketta ja pidä sitä painettuna. Hiilisuodattimen täyttymisen ilmaisimen aktivoiminen Huomaa: Tämä on tehtävä poistomoottorin ollessa poissa päältä. Tämä ilmaisin on yleensä poissa päältä – paina T3- ja T10-painikkeita samanaikaisesti, jos haluat käynnistää toiminnon: Painikkeiden syttyminen ilmoittaa aktivoinnin tapahtuneen. Toiminto suljetaan pois käytöstä painamalla samoja painikkeita (T3 ja T10) uudelleen: Painikkeet vilkkuvat lyhyesti ja sammuvat sitten; tämä on merkkinä toiminnon käytöstä sulkemisesta. T9. PÄÄLLÄ/POIS-TOIMINTOINEN ”DAILY AIR SENSE” -TOIMINTAPA Liesituuletin nostaa imunopeuttaan arvoon 1 automaattisesti, jos liesituulettimen anturi havaitsee ympäristön olosuhteiden vaativan kyseistä säätöä. Jos imunopeus ei muutu havaittujen ympäristön olosuhteiden mukaisesti, liesituuletin sammuu kahden tunnin kuluttua. Liesituuletin sammuu joka tapauksessa viiden käyttötunnin jälkeen, toimintatavasta riippumatta. Huomaa: jotta tätä toimintoa käytettäisiin oikein, konfiguroi automaattisen toimintatavan parametrit ensin kyseisessä kappaleessa ilmoitetulla tavalla. T10. PÄÄLLÄ/POIS-TOIMINTOINEN ”INTENSIVE AIR SENSE” -TOIMINTAPA Liesituuletin nostaa imunopeuttaan arvoon 5 automaattisesti, jos liesituulettimen anturi havaitsee ympäristön olosuhteiden vaativan kyseistä säätöä. Jos imunopeus ei muutu havaittujen ympäristön olosuhteiden mukaisesti, liesituuletin sammuu kahden tunnin kuluttua. Liesituuletin sammuu joka tapauksessa viiden käyttötunnin jälkeen, toimintatavasta riippumatta. Huomaa: jotta tätä toimintoa käytettäisiin oikein, konfiguroi automaattisen toimintatavan parametrit ensin kyseisessä kappaleessa ilmoitetulla tavalla.

PARAMETRIEN KONFIGUROIMINEN AUTOMAATTISTA TOIMINTATAPAA VARTEN

Jotta voisit olla varma siitä, että automaattista tapaa käytetään oikein, on liesituuletin kalibroitava ja lieden tyyppi on valittava. Liesituulettimen kalibroiminen Huomaa: tämä on tehtävä laitteen ollessa odotustilassa, eli yksi minuutti moottorin sammuttamisen jälkeen. Paina T4-painiketta ja pidä sitä painettuna viiden sekunnin ajan. Imunopeus 1 syttyy ja T4-painike vilkkuu ilmaistakseen, että liesituulettimen kalibrointi on alkanut (tähän kuluu noin 15 minuuttia). Huomaa: Kalibrointiprosessi pysäytetään painamalla T4-painiketta ja pitämällä sitä painettuna viiden sekunnin ajan. Kalibrointi keskeytyy tällöin ja se on tästä syystä toistettava. Huomaa: Kalibrointi suoritetaan automaattisesti kun tuotteeseen kytketään virta ensimmäisen kerran. T4 vilkkuu. Odota 15 minuuttia, eli kunnes kalibrointi on viety päätökseen. Liesityypin valitseminen Huomaa: tämä on tehtävä laitteen ollessa odotustilassa, eli yksi minuutti moottorin sammuttamisen jälkeen. Paina T9- ja T10-painikkeita ja pidä niitä painettuina viiden sekunnin ajan. T9- ja T10-painikkeisiin syttyy valo. Jos kyseessä on kaasuliesi, paina T9-painiketta – painike vilkkuu ilmoittaen näin valinnasta. Jos kyseessä on sähköliesi, paina T10-painiketta – painike vilkkuu ilmoittaen näin valinnasta. Painamisen jälkeen painike vilkkuu kolmen sekunnin ajan ilmoittaen näin valinnan tallentamisesta.96 HUOLTO Puhdistus Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA! Rasvasuodatin Se pidättää ruuanlaitosta syntyvät rasvahiukkaset. Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla. Rasvasuodatin irrotetaan vetämällä jousikahvasta.

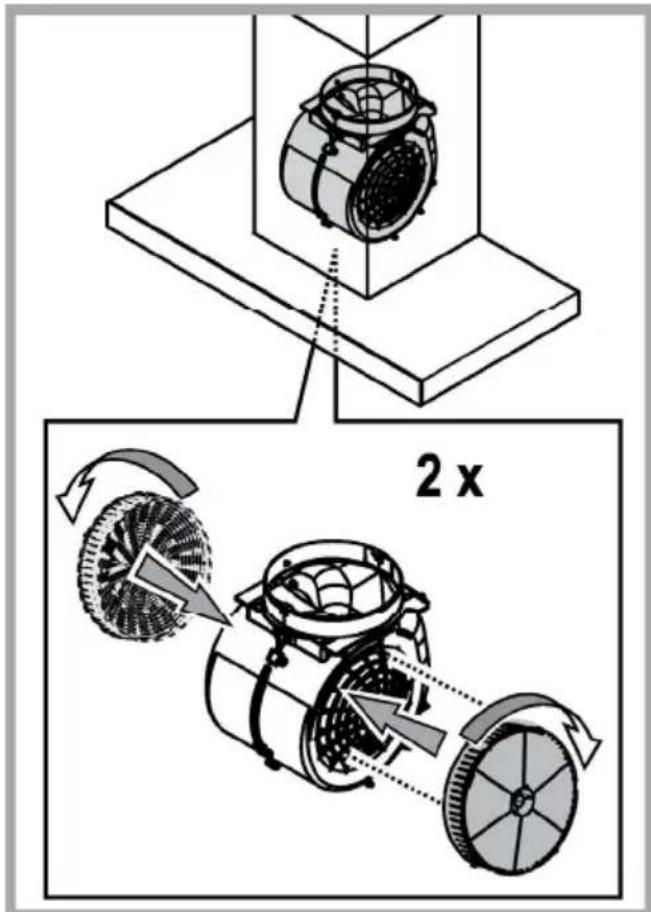

Hiilisuodattimen huolto Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut. Hiilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu keittotason käyttötavoista ja rasvasuodattimen puhdistuksen säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa joka neljäs kuukausi (tai kun suodattimien kyllästymistä osoittava järjestelmä – mikäli olemassa omistettavassa mallissa – osoittaa vaihdon tarpeellisuuden) Sitä EI voi pestä eikä käyttää uudestaan

Lamppujen vaihto Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä. LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa. Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.97

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu. Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Jos liesituuletin ei tunnu toimivan, tarkista seuraavat seikat ennen kuin soitat huoltopalveluun:

• Jos tuuletin ei toimi: Tarkista että: − sähkönsyöttö ei ole katkennut − on valittu tietty nopeus

• Jos liesituuletin vetää huonosti: Tarkista että: − Valittu moottorin nopeus on riittävä poistamaan kertyneen savun ja − höyryn. − Keittiön tuuletus on riittävän hyvä, jotta ilma poistuu ulos. − Hiilisuodatin ei ole kulunut (suodatinversiossa).

• Jos tuuletin on sammunut normaalin toiminnan aikana: Tarkista että: − sähkönsyöttö ei ole katkennut − että moninapainen katkaisinlaite ei ole lauennut. Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten toimintahäiriöiden yhteydessä katkaise laitteesta virta vähintään 5 sekunnin ajaksi vetämällä töpseli irti seinästä ja kytke virta uudestaan päälle. Jos laite ei vielä toimi, ota yhteys tekniseen tukeen98 TEKNISET TIEDOT Korkeus (cm) Leveys (cm) Syvyys (cm) Poistoputken halkaisija (cm) 110-129,5 89,8 32 15

Toimitukseen kuulumattomat osat

Voit ladata itsellesi turvaohjeet, käyttöoppaan, tuoteselosteen ja energiatiedot seuraavalla tavalla:

• Verkkosivustolta docs.whirlpool.eu

• Käyttämällä QR-koodia

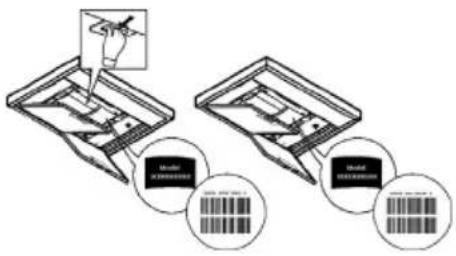

• Vaihtoehtoisesti ottamalla yhteyttä huoltopalveluumme (katso puhelinnumero takuuvihkosesta). Kun otat yhteyttä huoltopalveluun, ilmoita tuotteen tunnistekilvessä olevat koodit.99
