BRUKSANVISNING WHSS 90F TS K WHIRLPOOL

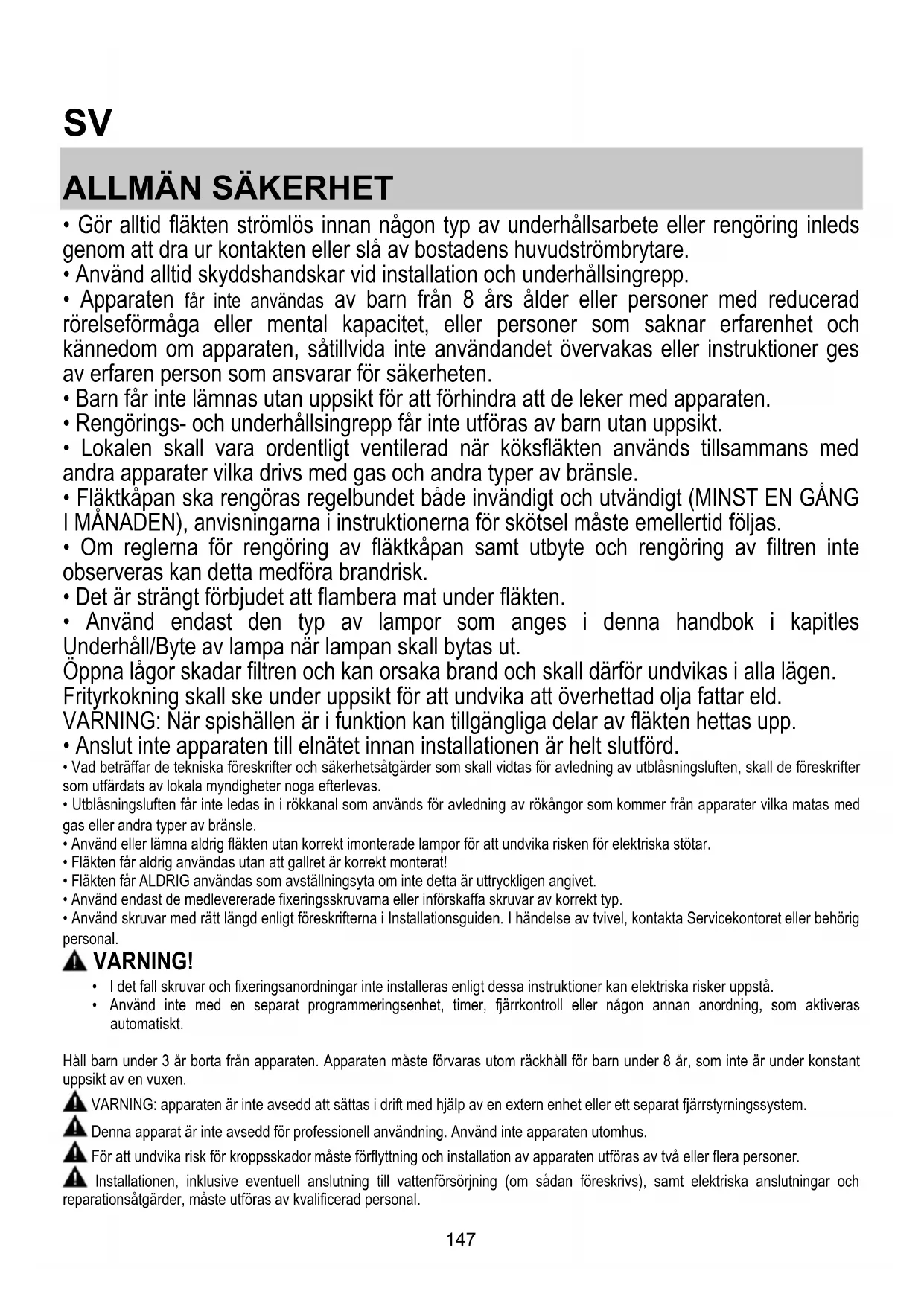

• Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

• Använd alltid skyddshandskar vid installation och underhållsingrepp.

• Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

• Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

• Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

• Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

• Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

• Det är strängt förbjudet att flambera mat under fläkten.

• Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.

• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. • Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar. • Fläkten får aldrig användas utan att gallret är korrekt monterat! • Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. • Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal. VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt. Håll barn under 3 år borta från apparaten. Apparaten måste förvaras utom räckhåll för barn under 8 år, som inte är under konstant uppsikt av en vuxen. VARNING: apparaten är inte avsedd att sättas i drift med hjälp av en extern enhet eller ett separat fjärrstyrningssystem. Denna apparat är inte avsedd för professionell användning. Använd inte apparaten utomhus. För att undvika risk för kroppsskador måste förflyttning och installation av apparaten utföras av två eller flera personer. Installationen, inklusive eventuell anslutning till vattenförsörjning (om sådan föreskrivs), samt elektriska anslutningar och reparationsåtgärder, måste utföras av kvalificerad personal.148 När installationen har slutförts förvaras förpackningsmaterialet (plastdelar, frigolit etc.) utom räckhåll för barn för att undvika kvävningsrisk. . Använd inte apparaten om du är blöt eller barfota. Använd aldrig apparaten för ångrengöring – risk för elstöt. Förpackningsmaterialet är 100 % återvinningsbart och är märkt med symbolen för återvinning

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma. Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.

• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.

• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.

• Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs. Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. ELANSLUTNING Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna. VARNING! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad. Om kabeln inte är försedd med stickpropp ska kablarna anslutas enligt följande tabell: Nätspänning och frekvens Trådanslutning Hänvisa till det värde som anges på etiketten på insidan av fläkten. : gul/grön N : blå L : brun Utbyte av matarkabel Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor om kabeln skadats. LUFTUTSLÄPP (för utsugsversioner) Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen). I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem. ! Använd ett så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°). ! Undvik stora skillnader i rörets tvärsnittsarea. ! Företaget frånsäger sig allt ansvar om dessa förordningar inte respekteras.149 MED FILTER ELLER UTSUG? ! Er fläktfläkt är klar att användas i utsugsversionen. För att använda fläkten med filterversionen ska det tillhörande TILLBEHÖRSKITTET installeras. Kontrollera på de första sidorna i denna manual om TILLBEHÖRSKITTET levererats eller om det inköps separat. Observera: Om det levereras med maskinen, kanske det extra filtersystemet i vissa fall redan är installerat på fläkten. Informationen för omvandling av fläkten från utsugsversion till filterversion finns i denna manual. Utsugsversion Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen. VARNING! Avledningsröret medlevereras inte och skall införskaffas separat. Avledningsröret skall ha samma diameter som anslutningsflänsen. VARNING! I det fall fläkten är försedd med kolfilter skall dessa tas ur. Filterversion Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem. KOMMANDON Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

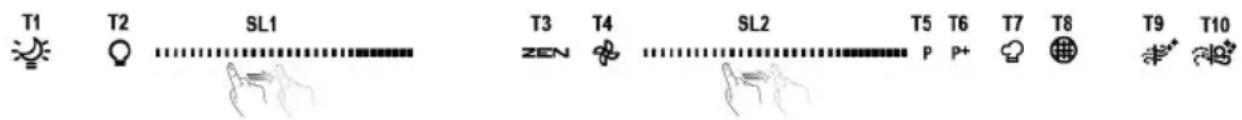

Tryck på symbolen för att tända eller släcka den dämpade bakgrundsbelysningen. T2. SPISBELYSNING PÅ/AV – VÄLJ FÄRGTEMPERATUR Tryck på symbolen för att tända eller släcka spisbelysningen.

• När belysningen är tänd kan du dra med fingret åt höger eller vänster över SL1-ljusremsan för att öka eller minska ljusstyrkan. För att ställa in ljustemperaturen

• Tryck (och håll in) igen,

• dra med fingret åt höger eller vänster över SL1-ljusremsan för att göra ljusstyrkan kallare eller varmare. När fem sekunder har gått efter att ändringen gjorts börjar SL1 att blinka med den färginställning du har valt och en ljudsignal hörs. Det betyder att inställningen har sparats. Observera: Belysningen tänds med den ljusstyrka som ställdes in senaste gången du stängde av apparaten.

Tryck på symbolen för att aktivera eller avaktivera ”ZEN”-frånluftsläge. Funktionen aktiverar ett frånluftsläge med perfekt balans mellan ljudnivå och fläkteffektivitet.

Tryck på symbolen för att sätta på eller stänga av frånluftsmotorn.

• När motorn är på kan du dra med fingret åt höger eller vänster över SL2-ljusremsan för att öka eller minska frånluftshastigheten.

T5. FUNKTIONEN ”POWER BOOST 1”150

Tryck på T5 medan frånluftsmotorn är på för att aktivera det intensiva frånluftsläget ”POWER BOOST 1” (tidsstyrt). Observera: fläkten återgår till tidigare hastighetsnivå efter fem minuter.

T6. FUNKTIONEN ”POWER BOOST 2”

Tryck på T6 medan frånluftsmotorn är på för att aktivera det intensiva frånluftsläget ”POWER BOOST 2” (tidsstyrt). Observera: fläkten återgår till tidigare hastighetsnivå efter fem minuter.

T7. AUTOMATLÄGET ”COOK SENSE”

Fläkten ökar automatiskt frånluftshastigheten till nivå 1 om sensorn i fläkten känner av att omgivningsförhållandena kräver det. Om omgivningsförhållandena inte ändras och fläkten redan körs på hastighetsnivå 1, stängs fläkten av efter fem minuter. Observera: för att funktionen ska kunna användas korrekt måste parametrarna för automatiskt läge konfigureras enligt anvisningarna i relevant avsnitt. Observera: om du ändrar någon av de andra funktionerna när fläkten körs i automatiskt läge stängs ”Cook Sense”-funktionen av. T8. INDIKERINGAR FÖR MÄTTAT FILTER Med jämna mellanrum indikerar fläkten att filterunderhåll krävs. Observera: Indikeringarna visas bara när fläkten är på. T8-knappen lyser: Utför underhåll på fettfiltret. T8-knappen blinkar: Utför underhåll på kolfiltret. Återställning av indikeringar för mättat filter: Observera: Åtgärden kan bara utföras när fläkten är på. Tryck på och håll ner T8-knappen. Aktivera indikering för mättat kolfilter Observera: Åtgärden kan bara utföras när frånluftsmotorn är avstängd. Indikatorn är normalt avaktiverad – tryck på och håll ner knapparna T3 och T10 samtidigt för att aktivera funktionen: Knapparna tänds – funktionen har aktiverats. För att avaktivera funktionen trycker du på och håller ner samma knappar (T3 och T10): Knapparna börjar blinka och släcks sedan – funktionen har avaktiverats. T9. DRIFTLÄGE ”DAILY AIR SENSE” PÅ/AV Fläkten ökar automatiskt frånluftshastigheten till nivå 1 om sensorn i fläkten känner av att omgivningsförhållandena kräver det. Om omgivningsförhållandena inte gör att hastigheten ändras igen, stängs fläkten av efter två timmar. Fläkten stängs alltid av efter fem timmars användning, oberoende av driftläge. Observera: för att funktionen ska kunna användas korrekt måste parametrarna för automatiskt läge konfigureras enligt anvisningarna i relevant avsnitt. T10. DRIFTLÄGE ”AIR SENSE – INTENSIV” PÅ/AV Fläkten ökar automatiskt frånluftshastigheten till nivå 5 om sensorn i fläkten känner av att omgivningsförhållandena kräver det. Om omgivningsförhållandena inte gör att hastigheten ändras igen, stängs fläkten av efter två timmar. Fläkten stängs alltid av efter fem timmars användning, oberoende av driftläge. Observera: för att funktionen ska kunna användas korrekt måste parametrarna för automatiskt läge konfigureras enligt anvisningarna i relevant avsnitt. KONFIGURERA PARAMETRARNA FÖR AUTOMATISKT LÄGE För att automatiska funktioner ska kunna fungera korrekt måste du kalibrera fläkten och välja spistyp. Kalibrera fläkten Observera: åtgärden ska utföras med apparaten i standby-läge, det vill säga en minut efter att motorn har stängts av. Tryck på och håll ner T4-knappen i fem sekunder. Frånluftshastighet 1 aktiveras och T4-knappen börjar blinka för att indikera att fläktkalibrering pågår (kalibreringen tar cirka 15 minuter). Observera: Tryck på och håll ner T4-knappen i fem sekunder för att stoppa kalibreringsprocessen. Kalibreringen avbryts och måste då utföras igen. Observera: Kalibrering utförs automatiskt när produkten ansluts till elnätet och sätts på första gången. T4 blinkar. Vänta i 15 minuter tills kalibreringen har avslutats. Välja spistyp Observera: åtgärden ska utföras med apparaten i standby-läge, det vill säga en minut efter att motorn har stängts av. Tryck på och håll ner knapparna T9 och T10 i fem sekunder. Knapparna T9 och T10 tänds. Om du använder gasspis trycker du på knappen T9 – knappen börjar blinka för att indikera att detta alternativ har valts. Om du använder elspis trycker du på knappen T10 – knappen börjar blinka för att indikera att detta alternativ har valts. Knappen blinkar sedan i tre sekunder för att indikera att valet har sparats.151 UNDERHÅLL Rengöring Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen! Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL! Skötsel av avfettningsfilter Detta suger upp fettpartiklar som bildas i samband med matlagningen. Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga. När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

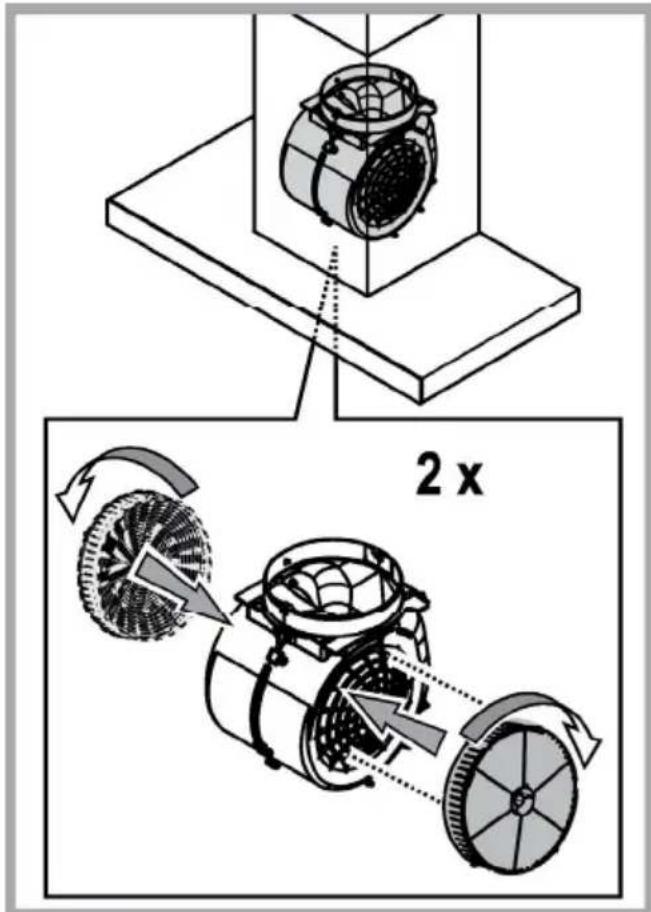

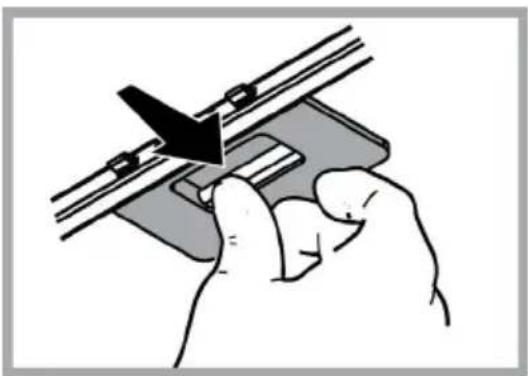

Skötsel av kolfilter Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt). Filtret kan INTE rengöras eller återanvändas.

Utbyte av lampor Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi. Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%. Kontakta den auktoriserade reservdelsåterförsäljaren vid byte av lampor.152 BORTSKAFFNING Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Apparat utformad, testad och tillverkad i enlighet med:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet. FUNKTIONSFEL Om något inte verkar fungerar, utför först följande enkla kontrollera innan servicekontoret kontaktas:

• Om fläkten inte fungerar: Kontrollera att: - inget strömavbrott förekommer. - en hastighet valts.

• Om fläktens prestanda är dålig: Kontrollera att: - Den valda motorhastigheten är tillräcklig för mängden rök och avgas som släpps ut. - Köket är tillräckligt ventilerat för ett luftuttag. - Kolfiltret inte är förbrukat (fläkt i filterversion).

• Om fläkten släckts under normal funktion: Kontrollera att: - inget strömavbrott förekommer. - den omnipolära öppningsanordningen inte utlösts. Vid eventuella funktionsfel, koppla först ifrån apparaten ur elnätet i cirka 5 sekunder genom att dra ur kontakten och sedan ansluta apparaten igen, innan servicekontoret kontaktas. Om ett funktionsfel kvarstår, kontakta servicekontoret.153 TEKNISKA SPECIFIKATIONER Höjd (cm) Bredd (cm) Djup (cm) Ø på frånluftsrör (cm) 110-129,5 89,8 32 15

Komponenter som inte medföljer produkten

Du kan ladda ner Säkerhetsinstruktioner, Bruksanvisning, Produktblad och Energidata genom att:

• Besöka vår webbsida docs.whirlpool.eu
