MANUAL DE UTILIZARE WHSS 90F TS K WHIRLPOOL

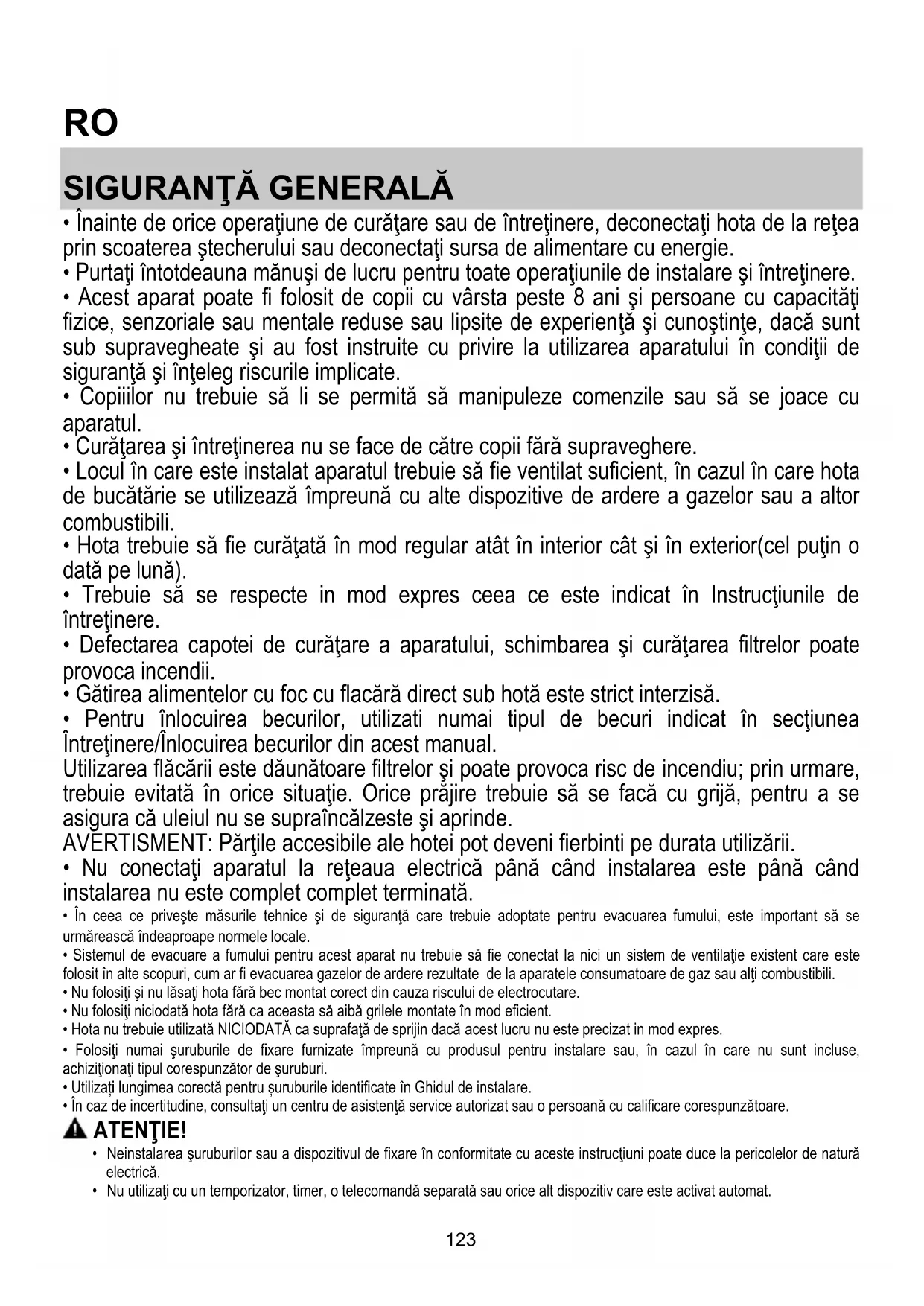

RO Informații pentru utilizator

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regular atât în interior cât și în exterior(cel puțin o dată pe lună).
• Trebuie să se respecte in mod expres ceea ce este indicat în Instructiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
  • Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în sectiunea Întreținere/Înlocuirea becurilor din acest manual.
  Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste și aprinde.
  AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinti pe durata utilizării.
• Nu conectați aparatul la rețeaua electrică până când instalarea este până când instalarea nu este complet complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici un sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.
• Nu folositi și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat in mod expres.
• Folositi numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
• Utilizati lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

⚠️ ATENTIE!

• Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instrucțiuni poate duce la pericolelor de natură electrică.
• Nu utilizati cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Nu permiteți copiilor cu vârstă sub 3 ani să se apropie de aparat. Nu lăsați aparatul la îndemâna copiilor cu vârstă sub 8 ani, decât sub supravegherea continuă a unui adult.

ATENTIE: aparatul nu este destinat punerii în funcțiune prin intermediul unui dispozitiv extern sau al unui sistem separat de comandă de la distanță.
Acest aparat nu este destinat uzului profesional. Nu utilizați aparatul în aer liber.
Pentru a evita pericolul de accidentare, aparatul trebuie să fie manevrat și instalat de două sau mai multe persoane.
Operatiunile de instalare, inclusiv eventualele racordări la linia de alimentare cu apă (dacă sunt prevăzute) și legăturile electrice, precum și lucrările de reparatie trebuie să fie efectuate de personal calificat.

După terminarea operațiunilor de instalare, nu lăsați materialele folosite pentru ambalare (bucăți din plastic, polistiren etc.) la îndemâna copiilor, pentru a evita pericolul de sufocare.

Nu folositi aparatul dacă aveți părți ale corpului umede sau dacă sunteți desculti.

Nu folosiți niciodată aparate de curățat cu aburi - pericol de electrocutare.

Materialele folosite pentru ambalare sunt 100% reciclabile și sunt marcate cu simbolul de reciclare

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
  • Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

CONEXAREA ELECTRICĂ

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENTIE!

Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

În cazul în care cablul nu este prevăzut cu unștecher,conectați-l respectând datele din următorul tabel:

Tensiunea și frecventa rețelei electrice

Consultați valoarea indicată pe eticheta cu caracteristici, aplicată în interiorul hotei.

Conexiune cablu

Inlocuirea cablului de alimentare

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

EVACUAREA AERULUI

(pentru versiunile cu ventilatie)

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă.

! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).

! Evitați schimbările drastice de secțiune ale tubului.

! Producătorul și declină orice responsabilitate dacă aceste măsuri de siguranță nu sunt respectate.

FILTRANTA SAU CU VENTILATIE ?

! Hota dumneavoastră este gata pentru a fi folosita in versiunea cu ventilatie.

Pentru a utiliza hota in versiune filtrantă, se instalează SETUL DE ACCESORII corespunzător.

Verificați primele pagini ale acestui manual, dacă SETUL DE ACCESORII este deja furnizat sau trebuie să fie achiziționat separat.

Notă: Dacă este furnizat, în unele cazuri, sistemul de filtrare suplimentar pe bază de cărbune activ poate să fie deja instalat pe hotă.

Informațiile referitoare la trecerea hotei din versiunea cu ventilație în cea filtrantă sunt deja conținute în acest manual.

Versiunea aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flança de racord.

ATENTIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENTIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Versiunea filtrantă

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

COMENZI

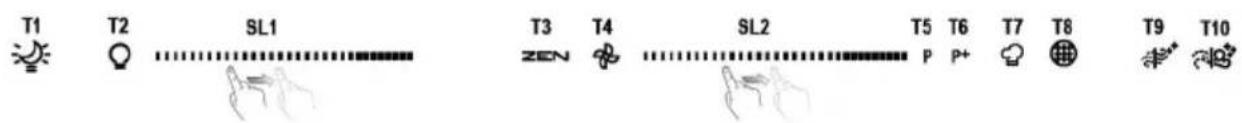

Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspiratie și se declanșează aprinderea becurilor pentru iluminarea blatului de aragaz.

T1 T2 SL1 T3 T4 SL2 T5 T6 T7 T8 T9 T10 ZEN P+

T1. APRINDEREA/STINGEREA luminii de noapte
T2. APRINDEREA/STINGEREA luminii plitei – Selectați temperatura de culoare
T3. Functionarea „Mod ZEN”
T4. PORNIREA/OPRIREA motorului
T5. Functia „PUTERE AUXILIARĂ 1”
T6. Functia „PUTERE AUXILIARĂ 2”
T7. Mod automat „Cook Sense“
T8. Indicator de semnalizare a saturatiei filtrului
T9. PORNIREA/OPRIREA modului de functionare „Air Sense zilnic”
T10. PORNIREA/OPRIREA modului de functionare „Air Sense intensiv”

T1. APRINDEREA/STINGEREA LUMINII DE NOAPTE

Apăsați pentru a aprinde sau stinge iluminarea difuză de fundal.

T2. APRINDEREA/STINGEREA LUMINII PLITEI – SELECTATI TEMPERATURA DE CULOARE

Apăsați pentru a aprinde sau stinge luminile plitei.

- Cu luminile aprinse, folosiți degetul pentru a trage către dreapta sau către stânga peste banda cu LED-uri SL1, pentru a crește sau reduce intensitatea luminii.

Pentru a seta temperatura de culoare a iluminării

• Apăsați (și mentțineți) apăsat,
• folosind degetul pentru a trage câtre dreapta sau câtre stânga peste banda cu LED-uri SL1 pentru a seta intensitatea luminii în nuanțe mai reci sau mai calde.

Dacă nu modificați culoarea timp de cinci secunde, SL1 se va aprinde intermitent în dreptul setării culorii selectate și se va emite un semnal sonor pentru a indica faptul că sistemul a salvat această configurație.

Vă rugăm să rețineți: Lumina se va aprinde cu ultima intensitate setată înainte de a opri aparatul.

Apăsați pentru a activa sau dezactiva modul de aspiratie „ZEN”.

Această funcție permite activarea unei viteze de aspirație care reprezintă echilibrul perfect dintre silențiozitate și eficiență a aspirației.

T4. PORNIREA/OPRIREA MOTORULUI

Apăsați pentru a porni sau opri motorul de aspiratie.

- Cu motorul pornit, folosiți degetul pentru a trage către dreapta sau către stânga peste banda cu LED-uri SL2 pentru a crește sau reduce viteza de aspirație.

Cu motorul de aspiratie pornit, apăsați T5 pentru a activa viteza pentru aspiratția intensivă „PUTERE AUXILIARĂ 1” (controlată în timp).

Vă rugăm să rețineți: după cinci minute, hota va reveni la viteza de funcționare utilizată anterior.

Cu motorul de aspiratie pornit, apăsați T6 pentru a activa viteza pentru aspiratția intensivă „PUTERE AUXILIARĂ 2” (controlată în timp).

Vă rugăm să rețineți: după cinci minute, hota va reveni la viteza de funcționare utilizată anterior.

T7. MOD AUTOMAT „COOK SENSE“

Hota va mări în mod automat viteza de aspirație la 1 dacă senzorul său detectează această necesitate în condițiile ambientale curente.

În cazul în care condițiile ambientale nu se modifică, iar hota utilizează deja viteza de aspirație 1, hota se va opri după cinci minute.

Vă rugăm să rețineți: pentru a vă asigura că această funcție este utilizată corect, vă rugăm să configurați mai întăi parametrii pentru modul automat, conform descrierii din secțiunea corespunzătoare.

Vă rugăm să rețineți: când utilizați modul automat, dacă modificați oricare dintre funcțiile care controlează viteza, funcția „Cook Sense” se va dezactiva.

T8. INDICATORI DE SATURATIE AI FILTRULUI

La intervale regulate, hota semnalizează necesitatea de a efectua întreținerea filtrului.

Vă rugăm să rețineți: Indicatorii vor funcționa atunci când hota este pornită.

Butonul T8 aprins: Efectuați întreținerea filtrului pentru grăsime.

Butonul T8 clipește: Efectuați întreținerea filtrului de carbon.

Resetarea indicatorilor de semnalizare a saturatiei filtrului:

Vă rugăm să rețineți: Această operație trebuie efectuată cu hota pornită.

Apăsati și mentineți apăsat butonul T8.

Activarea indicatorului de semnalizare a saturatiei filtrului de carbon

Vă rugăm să rețineți: Această operație trebuie efectuată cu motorul de aspirație oprit.

Acest indicator este, de regulă, dezactivat – apăsați și mențineți apăsate butoanele T3 și T10 simultan pentru a activa funcția:

Butoanele se vor aprinde pentru a indica activarea.

Pentru a dezactiva funcția, apăsați și mențineți apăsate aceleași butoane (T3 și T10) din nou: Butoanele vor clipi pentru scurt timp, apoi se vor stinge pentru a indica dezactivarea.

T9. PORNIREA/OPRIREA MODULUI DE FUNCTIONARE „AIR SENSE ZILNIC”

Hota va mări în mod automat viteza de aspirație la 1 dacă senzorul său detectează această necesitate în condițiile ambientale curente.

Dacă viteza de aspiratie nu se modifică în conformitate cu condițiile ambientale detectate, hota se va opri după două ore.

În orice caz, hota se va opri după cinci ore de utilizare, indiferent de modul de funcționare.

Vă rugăm să rețineți: pentru a vă asigura că această funcție este utilizată corect, vă rugăm să configurați mai întâi parametrii pentru modul automat, conform descrierii din secțiunea corespunzătoare.

T10. PORNIREA/OPRIREA MODULUI DE FUNCTIONARE „AIR SENSE INTENSIV”

Hota va mări în mod automat viteza de aspirație la 5 dacă senzorul său detectează această necesitate în condițiile ambientale curente.

Dacă viteza de aspiratie nu se modifică în conformitate cu condițiile ambientale detectate, hota se va opri după două ore.

În orice caz, hota se va opri după cinci ore de utilizare, indiferent de modul de funcționare.

Vă rugăm să rețineți: pentru a vă asigura că această funcție este utilizată corect, vă rugăm să configurați mai întăi parametrii pentru modul automat, conform descrierii din secțiunea corespunzătoare.

CONFIGURAREA PARAMETRILOR PENTRU MODUL AUTOMAT

Pentru a vă asigura că modul automat este utilizat corect, va trebui să calibrati hota și să selectati tipul de plită.

Calibrarea hotei

Vă rugăm să rețineți: această operație trebuie efectuată cu aparatul în modul Standby, adică la un minut după oprirea motorului.

Apăsați și mentineți apăsat butonul T4 timp de cinci secunde.

Viteza de aspiratie 1 se va activa, iar butonul T4 va clipi pentru a indica faptul că a început calibrarea hotei (aceasta va dura aproximativ 15 minute).

Vă rugăm să rețineți: Pentru a opri procesul de calibrare, apăsați și mențineți apăsat butonul T4 timp de cinci secunde. Astfel, calibrarea nu va fi valabilă și va trebui să repetați procesul.

Vă rugăm să rețineți: Calibrarea va fi efectuată automat atunci când sursa de alimentare a produsului este pornită pentru prima dată.

T4 va clipi. Așteptați 15 minute pentru a se finaliza calibrarea.

Selectarea tipului de plită

Vă rugăm să rețineți: această operație trebuie efectuată cu aparatul în modul Standby, adică la un minut după oprirea motorului.

Apăsați și mențineți apăsate butoanele T9 și T10 timp de cinci secunde.

Butoanele T9 și T10 se vor aprinde.

Dacă dețineți o plită pe gaz, apăsați butonul T9 – butonul va clipi pentru a indica faptul că a fost selectată această opțiune.

Dacă dețineți o plită electrică, apăsați butonul T10 – butonul va clipi pentru a indica faptul că a fost selectată această opțiune.

Odată apăsat, butonul va clipi timp de trei secunde pentru a indica faptul că selecția dumneavoastră a fost salvată.

ÎNTRETINEREA

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi NU FOLOSIȚI ALCOOL!

Intreținere filtri antigrăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor – dacă modelul dvs. este prevăzut – indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageti mânerul de prindere cu resort.

Intreținere filtru cu cărbune activ

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturarea filtrului de carbon apare după un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuți cartușul la maxim patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor – dacă este prevăzut pe modelul dvs).

NU-I spălați sau refolosiți

2 x

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energia electrică.

Pentru înlocuirea becurilor, contactați centrul de service autorizat pentru piese de schimb.

ELIMINARE

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeti să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele sporită/e doar în cazuri extreme. Înlocuiti filtrul/ele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/ele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

ANOMALII DE FUNCTIONARE

Dacă ceva nu pare să funcționeze, înainte de a face un apel la Serviciul de Asistență, efectuați următoarele verificări simple:

• Dacă hota nu funcționează:

Verificați dacă:

- nu este vorba de o pană de curent.

- a fost selecționată o viteză.

• Dacă hota are un randament redus: Verificați dacă:

- Viteza selecționată pentru motor este suficientă pentru cantitatea de fum si vapori care este eliberată.

- Bucătăria este aerată suficient pentru a permite priza de aer.

- Filtrul cu cărbune nu este consumat (hota in versiunea filtrantă).

• Dacă hota s-a oprit in timpul funcțonării normale: Verificați dacă:

- nu este vorba de o pană de curent.

- dispozitivul de comutare nu s-a decuplat.

În caz de defectiuni, înainte de a contacta Serviciul de Asistență Tehnică, deconectați timp de cel puțin 5 sec. aparatul trăgând de ștecher și apoi conectați-l din nou. În cazul în care defectiunea persistă, contactați Serviciul de asistență.

CARACTERISTICI TEHNICE

Înălțime (cm)	Lățime (cm)	Adâncime (cm)	∅ tubului de evacuare (cm)
110-129,5	89,8		32

15

Componentele nu sunt furnizate împreună cu produsul

Puteți descărca instrucțiunile privind siguranța, manualul de utilizare, fișa tehnică a produsului și datele energetice:

• Vizitând site-ul nostru web docs.whirlpool.eu
- Utilizând codul QR
- Ca alternativă, contactați serviciul nostru de asistență tehnică post-vânzare (consultați numărul de telefon din certificatul de garanție). Când contactați serviciul nostru de asistență tehnică post-vânzare, vă rugăm să precizați codurile specificate pe plăcuța cu date de identificare a produsului dumneavoastră.
