MANUAL DE UTILIZADOR WHSS 90F TS K WHIRLPOOL

ANOMALIE DI FUNZIONAMENTO

ANOMALÍAS DE FUNCIONAMIENTO

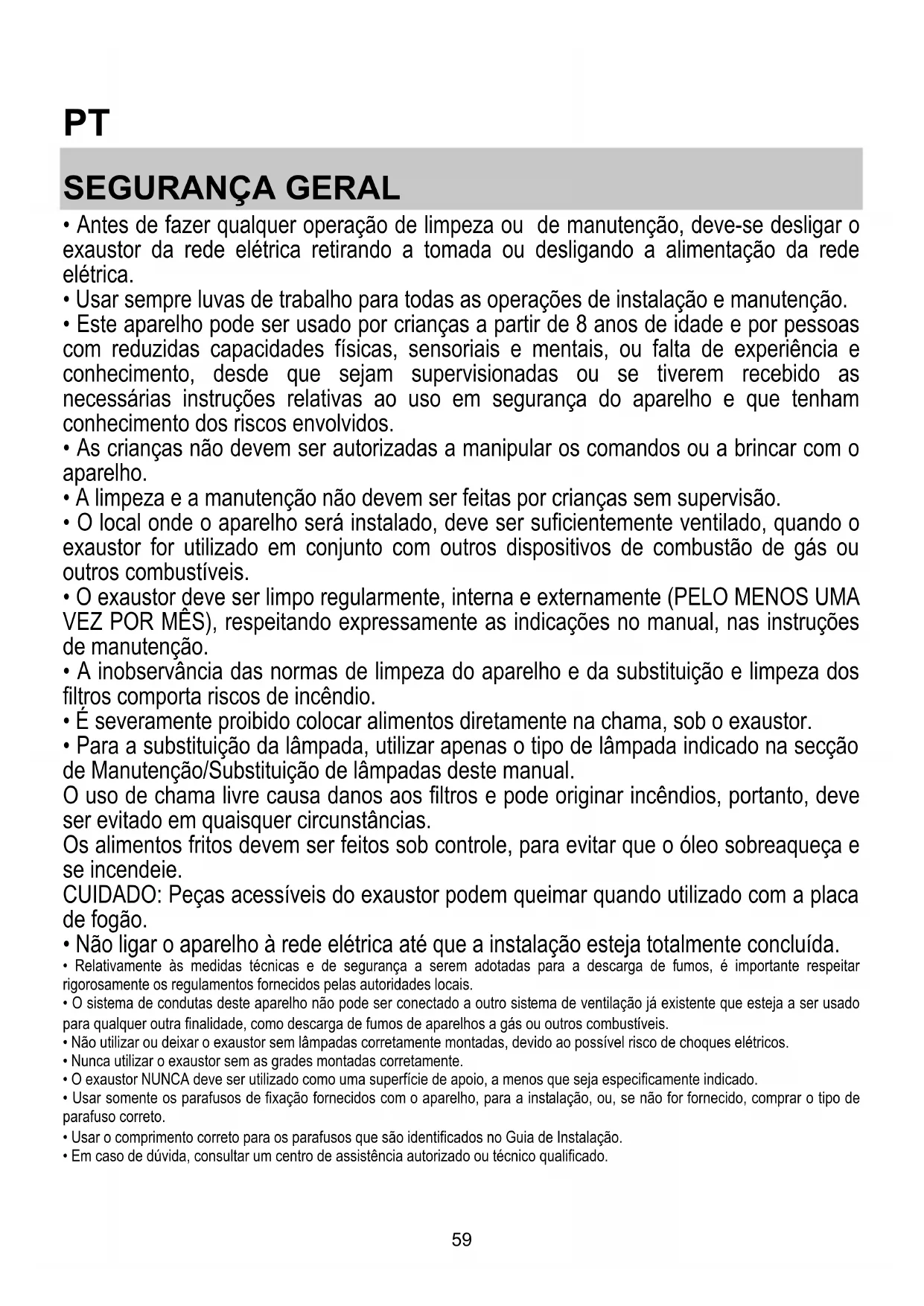

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

• O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

• Nunca utilizar o exaustor sem as grades montadas corretamente.

• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.

• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado.60 ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

• Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente. Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho. ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo externo ou através dum sistema de comando à distância separado. Este aparelho não se destina ao uso profissional. Não utilizar o aparelho ao ar livre. Para evitar o risco de ferimentos pessoais, o aparelho deve ser movido e instalado por duas ou mais pessoas. A instalação - incluindo também quaisquer conexões para fornecimento de água (caso previsto) e as ligações elétricas - e as operações de reparação devem ser realizadas por pessoal qualificado. Uma vez concluída a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para evitar o risco de asfixia. . Não utilizar o aparelho quando estiver molhado ou descalço. Nunca utilizar um aparelho de limpeza a vapor para limpar o aparelho - risco de choque elétrico. O material de embalagem é 100% reciclável e está marcado com o símbolo da reciclagem

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas. Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.

• Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.

• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.

• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação. A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

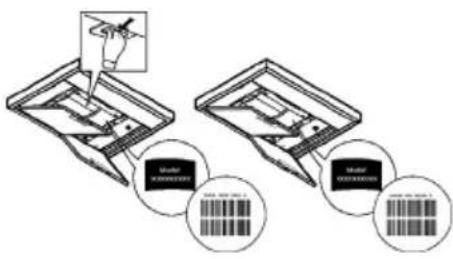

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação. ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente. Se o cabo não estiver equipado com uma ficha,ligue os cabos de acordo com a tabela seguinte: Tensão da rede elétrica e frequência Ligação de cabo Consultar o valor indicado na etiqueta de características no interior do exaustor. : amarelo/verde N : azul L : castanho61 Substituição do cabo de alimentação O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

(para as versões apsirantes) Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído. Não nos responsabilizamos a este respeito. ! Utilizar um tubo condutor com comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90ºC). ! Evitar alterações drásticas da seção do tubo (diâmetro). ! Caso estas normas não sejam respeitadas a empresa declina qualquer responsabilidade. FILTRANTE OU ASPIRANTE ? ! O seu exaustor está pronto para ser utilizado na versão aspirante. Para utilizar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado. Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente. Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor. As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual. Versão aspirante Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor. ATENÇÃO! O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão. ATENÇÃO! Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados. Versão filtrante O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente. Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.62 COMANDOS O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

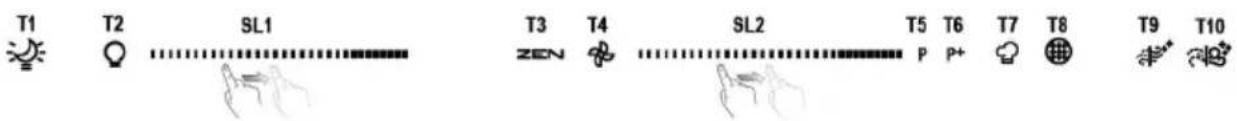

T1. LIGAR/DESLIGAR Luz noturna T2. LIGAR/DESLIGAR luzes da placa - Selecionar temperatura de cor T3. Operação “Modo ZEN” T4. LIGAR/DESLIGAR motor T5. Função “AUMENTO DE POTÊNCIA 1” T6. Função “AUMENTO DE POTÊNCIA 2” T7. Modo automático “Cook Sense” T8. Indicador de saturação do filtro T9. “Daily Air Sense” modo de funcionamento LIGAR/DESLIGAR T10. LIGAR/DESLIGAR o modo de funcionamento “Intensive Air Sense”

T1. LIGAR/DESLIGAR LUZ NOTURNA

Prima para ligar ou desligar a iluminação suave de fundo. T2. LIGAR/DESLIGAR LUZES DA PLACA - SELECIONAR TEMPERATURA DE COR Prima para ligar ou desligar as luzes da placa.

• Com as luzes ligadas, faça deslizar o seu dedo para a direita ou para a esquerda sobre a faixa de LED SL1 para aumentar ou diminuir a intensidade da luz. Para definir a temperatura da cor da iluminação

• Prima (e mantenha premido) novamente,

• fazendo deslizar o seu dedo para a direita ou para a esquerda na faixa LED SL1 para definir a intensidade da luz para mais fria ou mais quente. Caso não altere a temperatura de cor da iluminação em 5 segundos, o LED SL1 irá piscar com a cor selecionada e ouvirá um aviso sonoro indicando que o sistema guardou esta configuração. Nota: a luz acende-se à intensidade de cor definida antes de desligar o aparelho.

T3. OPERAÇÃO “MODO ZEN”

Prima para ativar ou desativar o modo de extração ZEN. Esta função permite ativar uma velocidade de extração que oferece o equilíbrio ideal entre silêncio e eficiência de extração.

T4. LIGAR/DESLIGAR MOTOR

Prima para ligar ou desligar o motor de extração.

• Com o motor ligado, faça deslizar o seu dedo para a direita ou para a esquerda sobre a faixa de LED SL2 para aumentar ou diminuir a velocidade de extração (potência). T5. FUNÇÃO “AUMENTO DE POTÊNCIA 1” Com o motor de extração ligado, prima T5 para ativar a extração intensiva “AUMENTO DE POTÊNCIA 1” (temporizada). Nota: após cinco minutos, o exaustor voltará à velocidade selecionada previamente. T6. FUNÇÃO “AUMENTO DE POTÊNCIA 2” Com o motor de extração ligado, prima T6 para ativar a “extração intensiva AUMENTO DE POTÊNCIA 2” (temporizada). Nota: após cinco minutos, o exaustor voltará à velocidade selecionada previamente. T7. FUNÇÃO AUTOMÁTICA “COOK SENSE” O exaustor irá aumentar a velocidade de extração para 1 automaticamente caso o seu sensor detete que as condições ambiente assim o exigem. Se as condições ambiente não se alterarem - e o exaustor já esteja a utiliza a velocidade de extração 1 – o exaustor irá desligar-se após cinco minutos. Nota: Para se certificar de que utiliza esta função corretamente, configure primeiro os parâmetros para o modo automático,63 conforme descrito na secção relevante. Nota: caso altere quaisquer outras funções que controlem a velocidade quando estiver a utilizar o modo automático, a função “Cook Sense” irá desativar-se. T8. INDICADORES DE SATURAÇÃO DO FILTRO A intervalos regulares, o exaustor sinaliza a necessidade de se efetuar a manutenção dos filtros. Nota: Os indicadores apenas funcionam quando o exaustor está ligado. Botão T8 aceso: Realize a manutenção do filtro de gordura. Botão T8 intermitente: Efetuar a manutenção do filtro de carvão. Reposição dos indicadores de saturação do filtro: Nota: esta operação deve ser realizada com o exaustor ligado. Prima e mantenha premido o botão T8. Ativação do indicador de saturação do filtro de carvão Nota: esta operação deve ser realizada com o motor de extração desligado. Normalmente, este indicador está desativado – prima e mantenha premidos os botões T3 e T10 em simultâneo para ativar esta função: Os botões irão acender-se indicando que a ativação está em curso. Para desativar esta função, prima e mantenha premidos os mesmos botões (T3 e T10) novamente: Os botões irão piscar brevemente e, em seguida, apagar-se, indicando a desativação. T9. “DAILY AIR SENSE” MODO DE FUNCIONAMENTO LIGAR/ DESLIGAR O exaustor irá aumentar a velocidade de extração para 1 automaticamente caso o seu sensor detete que as condições ambiente assim o exigem. Se a velocidade de extração não for alterada devido às condições ambiente detetadas, o exaustor desligar-se-á após duas horas. Independentemente do modo operacional selecionado, o exaustor desliga-se após cinco horas em funcionamento. Nota: Para se certificar de que utiliza esta função corretamente, configure primeiro os parâmetros para o modo automático, conforme descrito na secção relevante. T10. LIGAR/DESLIGAR O MODO DE FUNCIONAMENTO “INTENSIVE AIR SENSE” O exaustor irá aumentar a velocidade de extração para 5 automaticamente caso o seu sensor detete que as condições ambiente assim o exigem. Se a velocidade de extração não for alterada devido às condições ambiente detetadas, o exaustor desligar-se-á após duas horas. Independentemente do modo operacional selecionado, o exaustor desliga-se após cinco horas em funcionamento. Nota: Para se certificar de que utiliza esta função corretamente, configure primeiro os parâmetros para o modo automático, conforme descrito na secção relevante. CONFIGURAR OS PARÂMETROS DO MODO AUTOMÁTICO Para se certificar que utiliza este modo corretamente, é necessário calibrar o exaustor e selecionar o tipo de placa. Calibragem do exaustor Nota: esta operação deve ser realizada com o aparelho no modo de repouso (standby), isto é, um minuto após a desativação do motor. Prima e mantenha premido o botão T4 durante cinco segundos. A velocidade de extração 1 será ativada e o botão T4 irá piscar, indicando que a calibragem do exaustor foi iniciada (o processo de calibragem tem uma duração de aprox. 15 minutos). Nota: Para interromper o processo de calibragem, prima e mantenha premido o botão T4 durante cinco segundos. A calibragem será, então, interrompida, tendo de ser repetida posteriormente. Nota: A calibragem será realizada automaticamente quando o aparelho for ligado à fonte de alimentação pela primeira vez. O botão T4 irá piscar. Aguarde 15 minutos até que a calibragem seja concluída. Selecionar o tipo de placa Nota: esta operação deve ser realizada com o aparelho no modo de repouso (standby), isto é, um minuto após a desativação do motor. Prima e mantenha premidos os botões T9 e T10 durante cinco segundos. Os botões T9 e T10 acender-se-ão. Caso a sua placa seja alimentada a gás, prima o botão T9 – o botão irá piscar indicando a sua seleção. Caso a sua placa seja elétrica, prima o botão T10– o botão irá piscar indicando a sua seleção. Uma vez premido, o botão pisca durante três segundos para indicar que a sua seleção foi guardada.64 MANUTENÇÃO Limpeza Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Manutenção dos filtros anti-gordura Capta as partículas de gordura provenientes da cozedura. O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

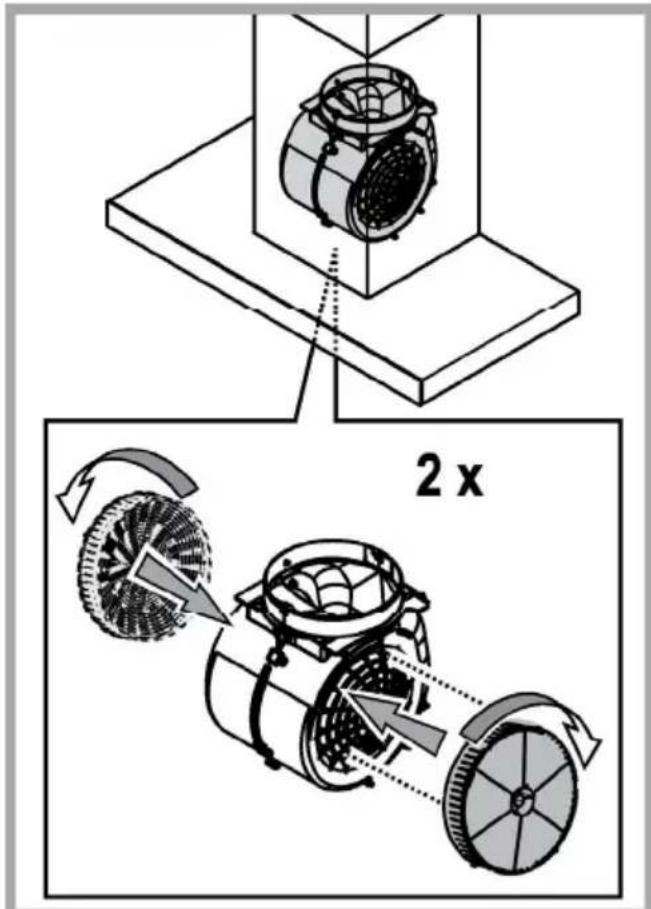

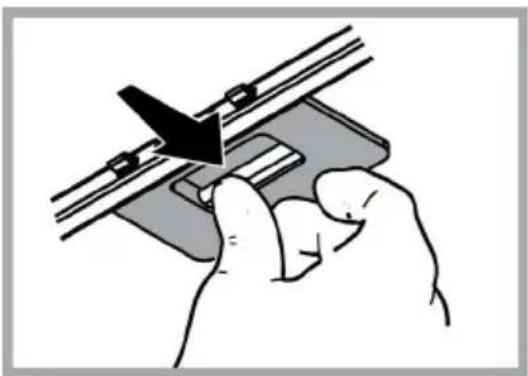

Manutenção do filtro a carvão Retém os odores desagradáveis produzidos durante a preparação de alimentos. A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade). NÃO pode ser lavado ou regenerado.

Substituição das lâmpadas A coifa è dotada de um sistema de iluminação baseada na tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica. Para a substituição das lâmpadas, contatar o centro de serviço autorizado de peças de reposição.65 ELIMINAÇÃO Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto. O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico. A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto. Aparelho projetado, testado e fabricado de acordo com:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha- o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efectuar seguintes controlos simples:

• Se o exaustor não funcionar: Verificar que: - não há interrupção de corrente. - foi seleccionada uma velocidade.

• Se o exaustor tiver uma performance fraca: Verificar que: - A velocidade do motor seleccionada é suficiente para a quantidade de fumo e vapores libertada. - O fogão é suficientemente arejado para permitir uma tomada de ar. - O filtro de carvão não está gasto (exaustor em versão filtrante).

• Se o exaustor desligar durante o funcionamento normal: Verificar que: - não há interrupção de corrente. - o dispositivo de corte omnipolar não disparou.

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.66

Componentes não fornecidas com o produto.

Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produto e os Dados Energéticos:

• Em alternativa, contacte o nosso Serviço Pós-venda (através do número de telefone contido no livrete da garantia). Ao contactar o nosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identificação do seu produto.67
