Termékinformáció

Márka : HOOVER

Modell : HHOB 300 HVG6K3B

Kategória : Tűzhely

M71szaki jellemz51k T71zhely tedpusa: Indukcif3s
F71z51zf3ne1k sze1ma 4 f71z51zf3
Teljes teljesedte9s 7400 W
Me9retek (Sz x M x Ma) 60 x 60 x 85 cm
Sfally 50 kg
Haszne1lat Érint51ke9perny51s veze9rl51k, LED kijelz51
Tove1bbi funkcif3k Id51zedt51, gyermekbiztonse1g, ede9nyfelismere9s
Karbantarte1s Kf6nny71 tisztedte1s vitrokere1mia felfcclete9n
Javedte1s Ele9rhet51 szerviz, pf3talkatre9szek
Biztonse1g Tfale9ge9sve9delmi rendszer, biztonse1gi ze1r
c1ltale1nos informe1cif3k Garancia: 2 e9v, szedn: fekete

Gyakran ismételt kérdések - HHOB 300 HVG6K3B HOOVER

Hogyan lehet bekapcsolni a HOOVER HHOB 300 HVG6K3B t71zhelyet?
A t71zhely bekapcsole1se1hoz forgassa el a kive1lasztott f71z51zf3 veze9rl51gombje1t az óramutatf3 je1re1se1val megegyez51 ire1nyba az \'On\' pozedcif3ig.
Hogyan tedsztedtjuk a vitrokere1mia felfccletet?
Haszne1ljon enyhe vitrokere1mia tisztedtf3szert e9s nem karcolf3 anyagfaje1t. Kerfclje a durva szivacsokat, amelyek megkarcolhatje1k a felfccletet.
Mit tegyfcnk, ha egy f71z51zf3 nem melegszik?
Ellen51rizze, hogy a f71z51zf3 be van-e kapcsolva e9s hogy az ede9ny megfelel51-e. Ha a proble9ma fenne1ll, forduljon a szervizhez.
Hogyan programozzuk az id51zedt51t?
Nyomja meg az id51zedt51 gombot, ve1lassza ki a kedve1nt id51t a '+' vagy '-' gombokkal, majd nyomja meg isme9t a gombot a meger51sedte9shez.
A t71zhely furcsa hangot ad, mit tegyfcnk?
Egy enyhe ventile1torhang norme1lis lehet. Ha a hang hangos vagy szokatlan, kapcsolja ki a ke9szfcle9ket e9s hedvjon szakembert.
Hogyan e1lledtjuk vissza a t71zhelyet?
Kapcsolja ki a t71zhelyet kb. 10 percre, majd kapcsolja vissza a bee1lledte1sok visszae1lledte1se1hoz.
Milyen ede9nyeket haszne1lhatok ezzel a t71zhellyel?
Haszne1ljon rozsdamentes ace9l, f6ntve9ny vagy alumednium lapos aljfa ede9nyeket e9s serpeny51ket. Kerfclje az fcvegb51l ke9szfclt eszkf6zf6ket.
Hogyan tudom, hogy a t71zhely biztonse1gi mf3dban van?
A biztonse1gi jelz51 fe9ny akkor gyullad ki, amikor a f71z51zf3k me9g melegek. Ne e9rintse meg a felfccletet, amedg a jelz51 ki nem alszik.
Hol tale1lom meg a haszne1lati utasedte1st?
A haszne1lati utasedte1s ele9rhet51 a HOOVER weboldale1n, vagy beszerezhet51 az fcszf6lge1lati szervizen keresztfcl.
Hogyan ellen51rizhetem a terme9k garancie1je1t?
A garancia ellen51rze9se9hez ne9zze meg a ve1se1rle1si bizonylatot vagy a HOOVER weboldale1t a t71zhely sorozatsze1me1val.

Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét HHOB 300 HVG6K3B - HOOVER és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HHOB 300 HVG6K3B márka HOOVER.

HASZNÁLATI ÚTMUTATÓ HHOB 300 HVG6K3B HOOVER

No entanto, se quiser proceder à substituição das grelhas e dos queimadores escurecidos, basta entrar em contacto com a nossa assistência técnica, à qual poderá adquirir as peças sobressalentes em causa. ChapadeQueimador 4Gás-L1-STD 4Gás-L2-Diamond 4Gás-L3-BigRear 4Gás-L4-BigFront 5Gás-L5-Central 5Gás-L6-4+1 Queimador AUX/SR/2R AUX/SR/2R AUX/SR/R/DC AUX/SR/R/DC AUX/SR/2R/DC AUX/SR/2R/DC Tipo PVUH60MF PVUH60MF PVUH60MF PVUH60MF PVUH75MF PVUH75MF FFD sì sì sì sì sì sì AUX 1kW 1 1 1 1 1 1 SR 1,75 kW 2 1 1 1 1 2 R2,7kW 1 2 1 1 2 1 DC 4 kW Mono - - 1 - - - DC 4 ,2 kW Mono - - - 1 - 1 DC 4 ,5 kW Mono - - - - 1 - Entrada Nominal de Calor 7,2kW 8,15kW 9,45kW NG 9,65 kW LPG 9,45 kW 12,65kW NG 11,4kW LPG 11,2kW G20/20 mbar 686 l/h 776 l/h 900 l/h 920 l/h 1204 l/h 1085 l/h G30/28-30 mbar 524 g/h 593 g/h 688 g/h 688 g/h 920 g/h 814 g/h Classe de instalação 3 3 3 3 3 3 Tensão/frequência V/Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz Potência absorvida 1 1 1 1 1 1 Isqueiro (ignição eléctrica) sì sì sì sì sì sì Dimensões do produto 595x505x42 595x505x42 595x505x42 595x505x42 745x505x42 745x505x4248 HU FIGYELMEZTETÉS: a főzőlapon őrizetlenül hagyott zsír vagy olaj veszélyes lehet, és tüzet okozhat. Tűz esetén SOHA ne próbálja azt vízzel oltani. Kapcsolja ki a készüléket, majd pl. egy edényfedővel vagy tűzálló takaróval fojtsa el a tüzet. FIGYELMEZTETÉS: a készülék és annak hozzáférhető részei használat közben felforrósodnak. Ne érintse meg a fűtőelemeket. 8 éven aluli gyermekek csak folyamatos felnőtt felügyelet mellett tartózkodhatnak a készülék közelében. FIGYELMEZTETÉS: csak olyan főzőlap védőrácsot használjon, amelyet a készülék gyártója készít, illetve javasol a készülék használati utasításában, vagy ami a készülékkel egybe van építve. A nem megfelelő védőrácsok használata balesetet okozhat. FIGYELMEZTETÉS: tűzveszély: ne tároljon semmilyen tárgyata főzőlap felületén. Ajánlatos megtartani az útmutatót a beszereléshez és a későbbi hivatkozások céljából, valamint a főzőlap beszerelését megelőzően jegyezze fel annak sorozatszámát, hogy szükség esetén fel tudja venni a kapcsolatot az értékesítés utáni szolgáltatással. FIGYELMEZTETÉS: ha a főzőlap felülete megrepedt, az áramütés elkerülése érdekében kapcsolja ki a készüléket. A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzékszervi és mentális képességekkel rendelkező, illetve kellő tapasztalattal nem rendelkező személyek, csak felügyelet mellett, illetve akkor használhatják, ha már rendelkeznek a készülék biztonságos használatára és a kockázatokra vonatkozó tudással. Felügyelje a gyermekeket, hogy azok ne játsszanak a készülékkel. A tisztítást és a karbantartást gyermekek nem végezhetik felügyelet nélkül. VIGYÁZAT: főzés során ne hagyja felügyelet nélkül a készüléket. A rövid ideig tartó főzési folyamatokat folyamatosan felügyelni kell. A súlyos égési sérülések kockázatának megelőzése érdekében erősen ajánlott távol tartani a gyermekeket a főzőzónától azok működése alatt, vagy kikapcsolt állapotukban, amíg a maradékhő jelző bekapcsolt állapotban van. A készülék nem használható külső időzítővel vagy távirányító rendszerrel. Ne nézzen bele a főzőlap halogén lámpáiba, amennyiben van ilyen. A tápkábelre olyan dugaszt kell felszerelni, amely képes elviselni az adattáblán feltüntetett feszültséget, áramerősséget és terhelést, valamint földelt. Az aljzatnak alkalmasnak kell lennie az adattáblán feltüntetett terhelés elviselésére, és bekötött földelővezetékkel kell rendelkeznie. A védőföldelés vezetéke sárga-zöld színű.Abekötési műveletet csak szakember végezheti el. Ha a készülék dugasza nem illik a táphálózati aljzatba, akkor a dugaszt képzett villanyszerelővel kell kicseréltetni a megfelelő típusúra. Mind a dugasznak, mind az aljzatnak meg kell felelnie az adott országban érvényes telepítési előírásoknak.

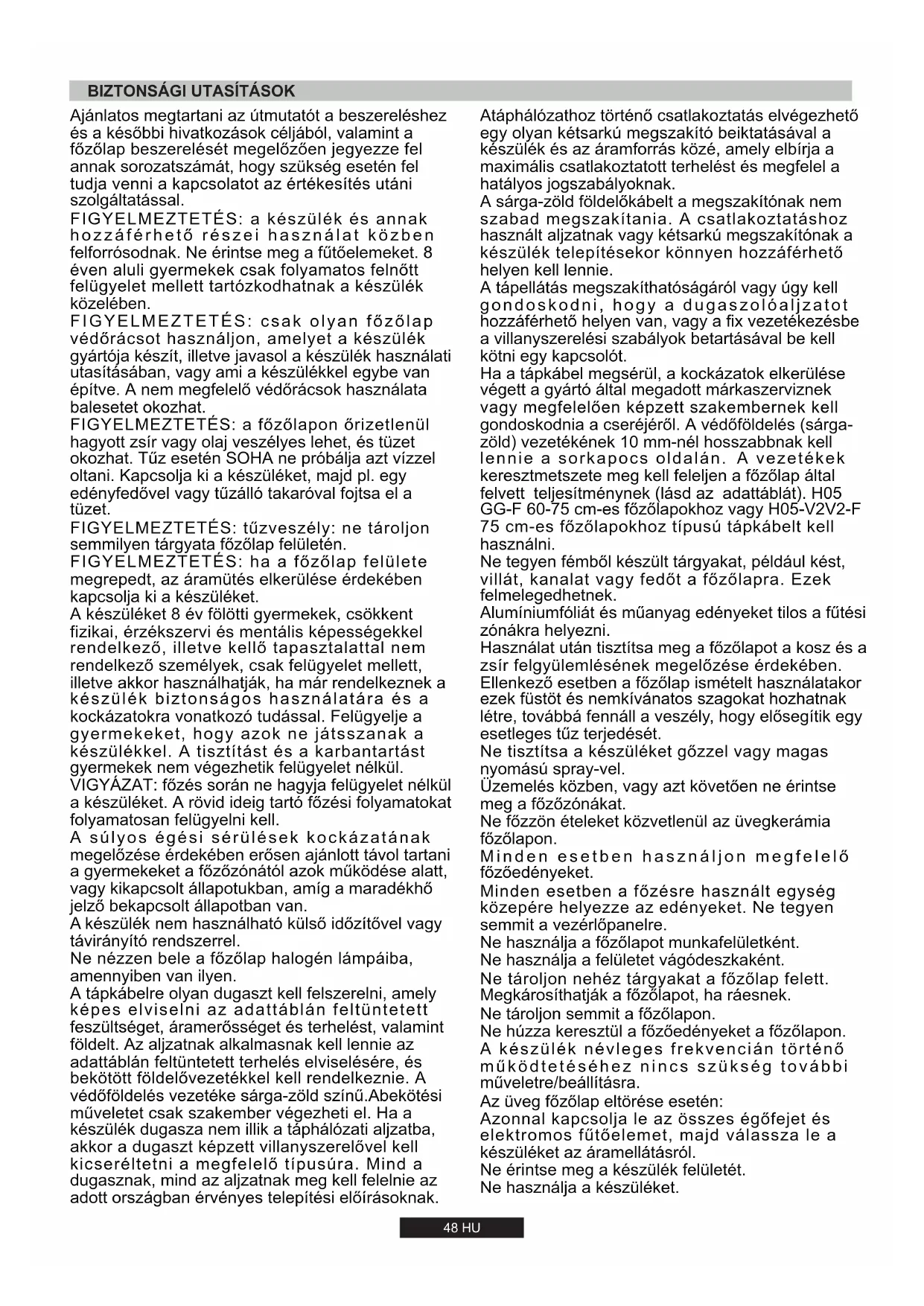

BIZTONSÁGI UTASÍTÁSOK

Atáphálózathoz történő csatlakoztatás elvégezhető egy olyan kétsarkú megszakító beiktatásával a készülék és az áramforrás közé, amely elbírja a maximális csatlakoztatott terhelést és megfelel a hatályos jogszabályoknak. A sárga-zöld földelőkábelt a megszakítónak nem szabad megszakítania. A csatlakoztatáshoz használt aljzatnak vagy kétsarkú megszakítónak a készülék telepítésekor könnyen hozzáférhető helyen kell lennie. A tápellátás megszakíthatóságáról vagy úgy kell gondoskodni, hogy a dugaszolóaljzatot hozzáférhető helyen van, vagy a fix vezetékezésbe a villanyszerelési szabályok betartásával be kell kötni egy kapcsolót. Ha a tápkábel megsérül, a kockázatok elkerülése végett a gyártó által megadott márkaszerviznek vagy megfelelően képzett szakembernek kell gondoskodnia a cseréjéről. A védőföldelés (sárga- zöld) vezetékének 10 mm-nél hosszabbnak kell lennie a sorkapocs oldalán. A vezetékek keresztmetszete meg kell feleljen a főzőlap által felvett teljesítménynek (lásd az adattáblát). H05 GG-F 60-75 cm-es főzőlapokhoz vagy H05-V2V2-F 75 cm-es főzőlapokhoz típusú tápkábelt kell használni. Ne tároljon semmit a főzőlapon. Ne használja a felületet vágódeszkaként. Ne főzzön ételeket közvetlenül az üvegkerámia főzőlapon. Üzemelés közben, vagy azt követően ne érintse meg a főzőzónákat. Minden esetben használjon megfelelő főzőedényeket. Ne használja a főzőlapot munkafelületként. Alumíniumfóliát és műanyag edényeket tilos a fűtési zónákra helyezni. Használat után tisztítsa meg a főzőlapot a kosz és a zsír felgyülemlésének megelőzése érdekében. Ellenkező esetben a főzőlap ismételt használatakor ezek füstöt és nemkívánatos szagokat hozhatnak létre, továbbá fennáll a veszély, hogy elősegítik egy esetleges tűz terjedését. Ne tisztítsa a készüléket gőzzel vagy magas nyomású spray-vel. Minden esetben a főzésre használt egység közepére helyezze az edényeket. Ne tegyen semmit a vezérlőpanelre. Ne húzza keresztül a főzőedényeket a főzőlapon. Ne tegyen fémből készült tárgyakat, például kést, villát, kanalat vagy fedőt a főzőlapra. Ezek felmelegedhetnek. A készülék névleges frekvencán történő működtetéséhez nncs szükség tovább műveletre/beállításra. Az üveg főzőlap eltörése esetén: Azonnal kapcsolja le az összes égőfejet és elektromos fűtőelemet, majd válassza le a készüléket az áramellátásról. Ne tároljon nehéz tárgyakat a főzőlap felett. Megkárosíthatják a főzőlapot, ha ráesnek. Ne érntse meg a készülék felületét. Ne használja a készüléket.49 HU A keringő levegő miatt a fiókban lévő fémtárgyak hőmérséklete magasra megemelkedhet. Ezért javasolt egy köztes fapanel használata. Ha a tűzhelylapot mindkét oldalon szekrény mellé helyezzük, akkor a tűzhelylap és a szekrény közötti távolságnak legalább -nek17 cm (60 cm) vagy 25 cm (75 cm)-nek , míg a tűzhelylap és a hátsó fal közötti távolságnak legalább -nek kell lennie. (lásd a . ábrát)2 70 mm Fontos! Az 1. ábra a tömítőanyag elhelyezésének módját mutatja be. Ha a cm-es 75 cm-es tűzhelylapot beépített sütő fölé helyezi, akkor a sütőnek ventilátoros hűtésűnek kell lennie. 60 vagy A tűzhelylapot a mellékelt rögzítőkapcsokkal kell rögzíteni az egység aljában lévő furatok felhasználásával. A tűzhelylap olyan munkalapra helyezhető, amelynek hőálló képessége 100°C, vastagsága pedig 25-45 mm. A munkalapból kivágandó betét méretei a láthatók.2. ábrán Ha szabad tér van a beépített tűzhelylap és az alatta lévő üreg között, akkor szigetelőanyagból (fából vagy hasonló anyagból) készült válaszfalat kell beilleszteni .( . ábra)2 A tűzhelylap és más, fölötte lévő egységek vagy készülékek (például szagelszívó) közötti távolságnak legalább 70 cm-nek kell lennie (4. ábra).

2. ELEKTROMOS BEKÖTÉS

(CSAK AZ EGYESÜLT KIRÁLYSÁGBAN) Figyelmeztetés:Akészüléket földelni kell. A készüléket kizárólag háztartási célra tervezték. A hálózatra történő csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a telepítéssel kapcsolatos szabályok szigorú betartása mellett. A készüléket csak megfelelő, előírt csatlakozási pontra szabad csatlakoztatni, a 3-csapos 13 A-es dugó/aljzat nem felel meg. Kétsarkú kapcsolót kell biztosítani, és az áramkört megfelelő biztosító-védelemmel kell ellátni. Az egyes termékek teljesítményigényével kapcsolatos további részletek a felhasználói utasításban és a készülék géptörzslapján találhatók. Beépített készülék esetén javasoljuk, hogy ha a meglévőnél hosszabb kábelt szeretne, akkor megfelelő, hőálló típust használjon.

"Akészüléket az érvényes szabályoknak megfelelően kell telepíteni, és csak jól szellőztetett helyiségekben szabad használni. A készülék telepítése vagy használata előtt olvassa el az utasításokat." Az elektromos ventilátornak óránként 3-5 alkalommal kell teljes levegőcserét végeznie a konyhában. A telepítőnek be kell tartania a vonatkozó országos előírásokat. Agáztűzhely hőt és nedvességet hoz létre a telepítés helyszínén. Ezért megfelelő szellőztetést kell biztosítani a természetes szellőzőcsatornák nyitva tartásával vagy kivezető csővel ellátott szagelszívó felszerelésével. A készülék intenzív és hosszabb ideig történő használata erőteljesebb szellőztetést igényelhet: nyissa ki az ablakot vagy növelje az elektromos ventilátor sebességét (ha van). Ha szagelszívó nem telepíthető, akkor elektromos ventilátort kell felszerelni a külső falra vagy az ablakra, ha vannak szellőzőcsatornák a helyszínen.

1. UTASÍTÁSOK A TELEPÍTŐ SZÁMÁRA

A HÁZTARTÁSI KÉSZÜLÉKEK TELEPÍTÉSE BONYOLULT MŰVELET LEHET, AMELYNEK HELYTELEN ELVÉGZÉSE KOMOLYAN VESZÉLYEZTETHETI A FOGYASZTÓK BIZTONSÁGÁT. EZÉRT FONTOS AZ, HOGY EZT A FELADATOT SZAKKÉPZETT SZEMÉLY VÁLLALJA, AKI A MUNKÁT A HATÁLYOS MŰSZAKI ELŐÍRÁSOKNAK MEGFELELŐEN HA EZT A TANÁCSOT FIGYELMEN KÍVÜL HAGYJÁK ÉS A TELEPÍTÉST SZAKKÉPZETLEN SZEMÉLY VÉGZI EL, A GYÁRTÓ SEMMILYEN FELELŐSSÉGET SEM VÁLLAL A TERMÉK MŰSZAKI MEGHIBÁSODÁSÁÉRT, FÜGGETLENÜL ATTÓL, HOGY AZ OKOZ-E ANYAGI KÁROKAT VAGY SZEMÉLYI SÉRÜLÉSEKET. VÉGZI EL. Barna vezeték Feszültség alatti vezeték Avezetékeket az alábbiak szerint kell a hálózatra csatlakoztatni: Zöld-sárga vezeték Földvezeték Kék vezeték Nullavezeték

CSATLAKOZTATÁSA CSOMÓPONTRA

Megjegyzés: Nem javasoljuk földzárlati készülékek használatát a csomópontokra telepített elektromos tűzhelyekkel, mert ún. „terheléskioldás” következhet be. Ismételten emlékeztetjük, hogy a készüléket megfelelően földelni kell; a gyártó elhárít minden felelősséget a hibás elektromos telepítésből származó eseményekkel kapcsolatban.

Hálózati kábelBarna vezetékZöld-sárga vezetékKék vezetékHÁLÓZATICSATLAKOZÁS

2.1. ELEKTROMOS BEKÖTÉS

Ha a hálózati kábel sérült, az esetleges veszélyek elkerülése érdekében cseréjét szakképzett szerelőnek kell elvégeznie. Ellenőrizze a teljesítménnyel kapcsolatos adatokat a géptörzslapon, és ügyeljen arra, hogy a hálózati kábel 3x0.75 mm² H05 GG-F 60-75 cm-es főzőlapokhoz vagy H05-V2V2-F 75 cm-es főzőlapokhoz típusú legyen. Ellenőrizze a készülék külső részén elhelyezett géptörzslapon lévő adatokat, hogy a hálózati és bemeneti feszültség megfelelő-e. A csatlakoztatás előtt ellenőrizze a földelő rendszert. Az előírásoknak megfelelően a készüléket földelni kell. Ennek az előírásnak a be nem tartása esetén a gyártó nem vállal felelősséget a személyi sérülésekért és az anyagi károkért. Ha a csatlakozódugó még nincs felszerelve, akkor a géptörzslapon jelzett terhelésnek megfelelő dugót használjon. A földelőkábel színe sárga-zöld. A csatlakozódugónak mindig hozzáférhetőnek kell lennie. A tűzhelylap elektromos hálózatra történő közvetlen csatlakoztatása esetén megszakítót kell beépíteni. A (zöld/sárga színű) földvezetéknek legalább 10 mm-rel hosszabbnak kell lennie a feszültség alatti vezetéknél és a nullavezetéknél. A tűzhelylap felvett teljesítményéhez viszonyítva a kábelnek megfelelő méretűnek kell lennie. A kikapcsolást szolgáló eszközt a huzalozási szabályoknak megfelelően a fix vezetékbe kell beépíteni. A készülék táphálózatra történõ közvetlen csatlakoztatásához a rögzített huzalozásba beépített eszköz szükséges, amely az összes pólusnál olyan érintkezõ-elkülönítéssel rendelkezik, amely a huzalozási szabályoknak megfelelõen teljes megszakítást biztosít III. kategóriájú túlfeszültség esetén.

Csak olyan csöveket, alátéteket vagy tömítéseket használjon, amelyek megfelelnek a vonatkozó országos előírásoknak. A tűzhelylap géptörzslapja tartalmazza a felhasználható gáztípust. A gázhálózatra vagy a gázpalackra történő csatlakoztatást annak ellenőrzése után kell elvégezni, hogy a készülék a hálózati gáz típusához van-e beszabályozva. Ha a készülék nincs megfelelően beszabályozva, akkor olvassa el a gázbeállítás módosításával kapcsolatos utasításokat a következő bekezdésben. Az alábbi utasítások szakképzett szerelők részére készültek, amelyeket az érvényes országos előírásokkal együtt kell betartani. (Csak az Egyesült Királyságban: a törvény értelmében a gázbekötést/üzembe helyezést úgynevezett “Gas Safe” szerelőnek kell elvégeznie) A munkálatok megkezdése előtt ki kell kapcsolni az elektromos ellátást. Folyékony (palackos) gáz esetében használjon a vonatkozó országos szabályoknak megfelelő nyomásszabályozókat. Egyes típusok esetében kúpos csatlakozót szállítunk a berendezésekhez azokban az országokban, amelyekben az ilyen típusú csatlakozó használata kötelező; a 8. ábrán mutatjuk be, hogyan ismerhetők fel a különböző típusú csatlakozók (CY = hengeres, CO = kúpos). n esetben a csatlakozó hengeres részét kell a tűzhelylaphoz csatlakoztatni. MindeA. Táblázat 50 HU 2.3. A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ

  • helyezze be a csavarkulcsot (7 mm) az égőfejtartóba ;(7. Ábra)
  • vegye le a rácsokat és az égőfejeket;
  • csavarozza ki a fúvókát, és cserélje ki a felhasználandó gázhoz alkalmas fúvókával (lásd a gáztípus táblázatot). A tűzhelylap különböző gáztípusokhoz történő átállításához végezze el a következőket: 2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA Az új gázbeállítás elvégzése után cserélje ki a készüléken lévő régi géptörzslapot a megfelelő, beszabályozott gáztípusra vonatkozó (tűzhelylappal együtt szállított) géptörzslappal. Egy kis „kapocscsavarhúzóval” állítható be a szabályozócsavar a 9. ábrán látható módon. A csavar óramutató járásával megegyező irányba (jobbra) fordításával csökken a gázáramlás, az óramutató járásával ellenkező irányba (balra) fordításával pedig növekszik. Ezzel a beállítással alakítson ki körülbelül 3-4 mm-es lángot, majd pedig tegye vissza a szabályozógombot. Az égőfejek meggyújtása után fordítsa el a szabályozógombot a minimális állásba, majd pedig vegye le a gombot (enyhe nyomással ez könnyen elvégezhető). Ha kisnyomású gázt használ, a lángbeállító csavart az óramutató járásával megegyező irányba (jobbra) a legszélső állásig kell elfordítani.

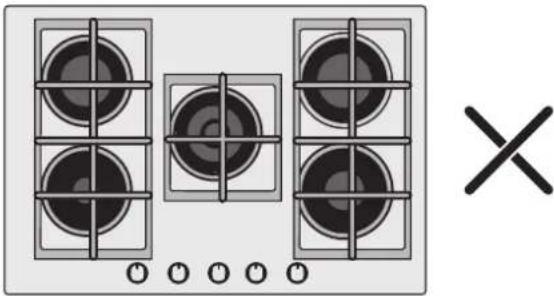

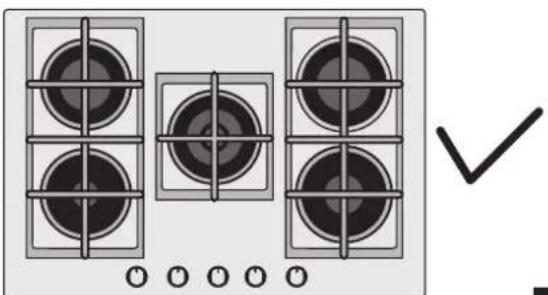

Az égő használata előtt győződjön meg róla, hogy a rács peremei középpontjában legyen az égő, amint azt az alábbi ábra is mutatja. Ha öntöttvas rácsokat használ, a rács alatti részen látható a helyes pozíció. Győződjön meg róla, hogy a pontos rácsot a megfelelő helyzetben használja. A készüléket csak rendeltetésszerűen, háztartási célra szabad használni, az ettől eltérő használat nem minősül megfelelőnek, és ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen használatból eredő károkért és veszteségekért.

3.1. A GÁZÉGŐ HASZNÁLATA

A begyújtórendszer folyamatosan szikrákat generál, amíg a vezérlőgombot nyomva tartják. Agázégők begyújtásához kövesse az alábbiakat: A legjobb eredmény elérése érdekében használjon lapos felületű főzőedényeket. Az edények felülete feleljen meg a gázégő méretének az alábbiak szerint. A. Táblázat ° nyomja be, és fordítsa a gombot az óramutató járásával ellentétes irányba, a nagyobb láng irányába , és tartsa benyomva 5 mp-ig a begyújtást követően. Figyelem: Ha nincs a tűzhelynek elektromos áramellátása a gázégő begyújtásához, használjon gyufát vagy öngyújtót, és járjon el az alábbiak szerint: ° nyomja be, és fordítsa a gombot az óramutató járásával ellentétes irányba, a nagyobb láng irányába , és tartsa benyomva 5 mp-ig a begyújtást követően. A gáztűzhely bekapcsolása előtt ellenőrizze, hogy a gázégők és az égőfejek megfelelő helyen vannak. ° tartson a gázégő közelébe egymeggyújtottgyufátvagy öngyújtót Atűzhely elektromosan gyújtja be a gázégőt. Figyelem: Ha bármely esetben 5 mp elteltével nem gyulladt be a gázégő, engedje el a gombot, és várjon 1 percet, mielőtt ismét megpróbálná begyújtani.

Ha a tűzhelylapot rugalmas tömlővel csatlakoztatja a hálózatra, ügyeljen arra, hogy a tömlő hossza ne haladja meg a 2 métert. A tűzhelylap esetleges sérüléseinek elkerülése érdekében a telepítést az alábbi sorrendben végezze :(6. Ábra) A rugalmas tömlőt úgy kell felszerelni, hogy ne érintkezzen a burkolat mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyen, ahol összenyomódhat. A: 1/2 dugós illesztődarab hengeres B: 1/2 tömítés 1)Az ábra szerint az alábbi sorrendben szerelje össze az alkatrészeket: C: 1/2 hüvelyes illesztődarab kúpos-hengeres vagy

2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a

csöveket a helyükre.

3) Tegye fel a szerelvényt (C) a fővezetékre merev rézcső vagy

rugalmas acélcső segítségével. Hengeres-hengeres FONTOS! A csővezeték végleges szivárgásellenőrzését szappanos oldattal vé LÁNG HASZNÁLATA TILOS! Ügyeljen arra is, hogy a rugalmas tömlő ne érintkezzen a szekrény mozgó alkatrészeivel (például fiókkal), illetve ne helyezkedjen el sérülésveszélyes területeken. gezze el. Figyelmeztetés: Ha gázszagot érez a készülék közelében, kapcsolja ki a készülék gázellátását és haladéktalanul hívjon szerelőt. Ne keresse nyílt lánggal a szivárgás helyét. FIGYELMEZTETÉS: Ha a láng véletlenül elalszik, fordítsa a gombot kikapcsolt helyzetbe, és legalább 1 percig ne próbálkozzon az újragyújtással. A kisebb edények esetében a gázégőt úgy kell beszabályozni, hogy a láng ne nyúljon túl az edény alaplapján. Kerülje a homorú és a domború fenekű edények használatát. Ha az évek folyamán a gázcsapok szorossá válnak, akkor el kell végezni kenésüket. Ezt a műveletet csak szakképzett szerelőkvégezhetik. Égőfej típusaEdény/fazékátmérője (cm) AUX

Kiegészítő égőfej Középerős égőfej Erős égőfej Teljesít-mény(kW) 1,00 1,75 2,70 G20/20 mbar(metán) 95 l/h 167 l/h 257 l/h DC 4 kW Mono

4,50 429 l/h G30/28-30 mbar(kisnyomású gáz) 73 g/h 127 g/h 196 g/h 291 g/h 291 g/h 327 g/h5. VEVŐSZOLGÁLAT Aszerelő kihívása előtt kérjük, ellenőrizze a következőket:

  • A csatlakozódugó megfelelően van-e bedugva és biztosítékkal ellátva; Ha a hiba nem azonosítható:
  • Nincs-e hiba a gázellátásában. Kapcsolja ki a készüléket és hívja a vevőszolgálatot. KERÜLJE A KÉSZÜLÉK SZAKSZERŰTLEN KEZELÉSÉT. Jelen eszköz az Európai Parlament és Tanács 2012/19/EU Az elektromos és elektronikus berendezések hulladékairól szóló irányelvnek (WEEE) való megfelelőség alapján került felcímkézésre. Az elektromos és elektronikus berendezések szennyező hatású (a környezetre esetlegesen káros) anyagokat és (újrahasznosítható) nyersanyagokat is tartalmazhatnak. A szennyező

6. HULLADÉKKEZELÉS ÉS KÖRNYEZETVÉDELEM

Akészülék megfelel a 2009/142/EK uniós irányelvnek és 2018.04.21- től kezdődően a gáz halmazállapotú tüzelőanyag égetésével üzemelő berendezésekről szóló 2016/426/EU uniós rendeletnek. A jelzés terméken történő elhelyezésével megerősítjük, hogy jelen termék megfelel valamennyi Európai biztonsági, egészségügyi és környezeti követelménynek, amely jelen termékre vonatkozó törvénykezésben megtalálható.

A készüléket nem nagyüzemi, hanem háztartási felhasználásra tervezték. 51 HU

4. KARBANTARTÁS ÉS TISZTÍTÁS

Soha ne használjon dörzsölő hatású, korróziót okozó tisztítószereket, fehérítőszereket vagy savakat. A zománcozott, lakkozott vagy rozsdamentes acélból készült felületeken kerülje a lúgos vagy savas anyagok (citromlé, ecet stb.) Alkalmazását. A tűzhelylap tisztítása előtt hagyja a készüléket lehűlni. Húzza ki a dugót a csatlakozóaljzatból, vagy közvetlen csatlakoztatás esetén kapcsolja ki az áramellátást. Atisztítást és a karbantartást nem végezhetik felügyelet nélküli gyerekek. A zománcozott, lakkozott vagy krómozott részek tisztításakor használjon meleg szappanos vizet vagy maró hatástól mentes tisztítószert. A rozsdamentes acélhoz használjon megfelelő tisztítóoldatot. Krómozott rácsok és égőfejek A tartalék alkatrészek szükség esetén vevőszolgálatunktól szerezhetők be. Fontos, hogy az égőfejek megfelelően kerüljenek vissza a helyükre. A krómozott rácsok és égőfejek a használat során elszíneződhetnek. Ez nem befolyásolja a tűzhelylap üzemképességét. Az égőfejek szappanos vízzel tisztíthatók. Eredeti fényük helyreállításához használjon háztartási rozsdamentesacél-tisztítót. A tisztítás után szárítsa meg és tegye vissza az égőfejeket a helyükre. anyagok eltávolítása és az anyagok újrahasznosítása érdekében fontos, hogy az elektromos és elektronikus berendezéseket megfelelően kezeljék. Az egyes személyeknek fontos szerepük van abban, hogy az elektromos és elektronikus berendezések anyagi ne válhassanak környezetvédelmi problémává; ehhez be kell tartaniuk néhány fontos szabályt: - Az elektromos és elektronikus berendezések anyagai nem kezelhetők háztartási hulladékként; - az elektromos és elektronikus berendezéseket a helyi önkormányzat vagy egy nyilvántartott vállalat által kezelt gyűjtőponton szükséges ártalmatlanítani. A nagyméretű elektromos és elektronikus berendezések esetén sok országban háztartási hulladékgyűjtő pontok állnak rendelkezésre. Új berendezés vásárlásakor az ilyen hulladékot ingyen vissza lehet vinni a kereskedőhöz, mennyiben a régi berendezés ugyanolyan típusú, mint az új és azzal megegyező funkciójú. AKÖRNYEZET Mentése és tiszteletben tartása Ha lehetséges, fedéllel fedje le az edényt. Szabályozza a lángot, hogy ne fedje át az edény átmérőjét.

A gyártó nem vállal felelősséget az ebben a kiadványban előforduló nyomtatási és elírási hibákból eredő pontatlanságokért. A biztonsággal vagy a működéssel kapcsolatos jellemzők sérelme nélkül fenntartjuk a jogot a termékek szükség szerinti változtatására.
