Razpredelnica 1 Gorilnikov Plate 4Plin - L1- STD 4Plin - L2- Diamond 4Plin - L3- Big Rear 4Plin - L4- Big Front 5Plin - L5- Central 5Plin - L6- 4+1 Gorilni kov AUX/SR/2R AUX/SR/2R AUX/SR/R/DC AUX/SR/R/DC AUX/SR/2R/DC AUX/SR/2R/DC Tip PVUH60M F PVUH60MF PVUH60M F PVUH60M F PVUH75M F PVUH75M F FFD DA DA DA DA DA DA AUX 1kW 1 1 1 1 1 1 SR 1,75 kW 2 1 1 1 1 2 R2,7kW 1 2 1 1 2 1 DC 4 kW Mono - - 1 - - - DC 4,2 kW Mono - - - 1 - 1 DC 4,5 kW Mono - - - - 1 - Nazivni vhod toplote 7,2kW 8,15kW 9,45kW NG 9,65 kW LPG 9,45kW 12,65kW NG 11,4kW LPG 11,2kW G20/20 mbar 686 l/h 776 l/h 900 l/h 920 l/h 1204 l/h 1085 l/h G30/28-30 mbar 524 g/h 593 g/h 688 g/h 688 g/h 920 g/h 814 g/h Razred 3 3 3 3 3 3 Napetost/Frekvenca 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz El. prikljucna moc 1 1 1 1 1 1 Elektricni vzig DA DA DA DA DA DA Mere izdelka 595x505x42 595x505x42 595x505x42 595x505x42 745x505x42 745x505x4240 IT Si consiglia vivamente di tenere i bambini a distanza dalle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di ustioni gravi. Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza separati. AVVERTENZA: se la superficie è crepata, non toccare la vetroceramica e spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni. AVVERTENZA: utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti. Se è presente, non guardare direttamente gli elementi riscaldati della lampada alogena. L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione. Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduttore di terra è giallo-verde. Questa operazione deve essere eseguita solo da un tecnico adeguatamente addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un tecnico specializzato di sostituire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di AVVERTENZA: l'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati. Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di serie per richiedere assistenza al Servizio post- vendita. ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve termine deve essere supervisionato in continuo. AVVERTENZA: la cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola può essere pericolosa, con rischio di incendi. NON cercare MAI di spegnere un incendio con acqua, bensì spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiamma. AVVERTENZA: pericolo di incendio: non appoggiare nulla sulle superfici di cottura.

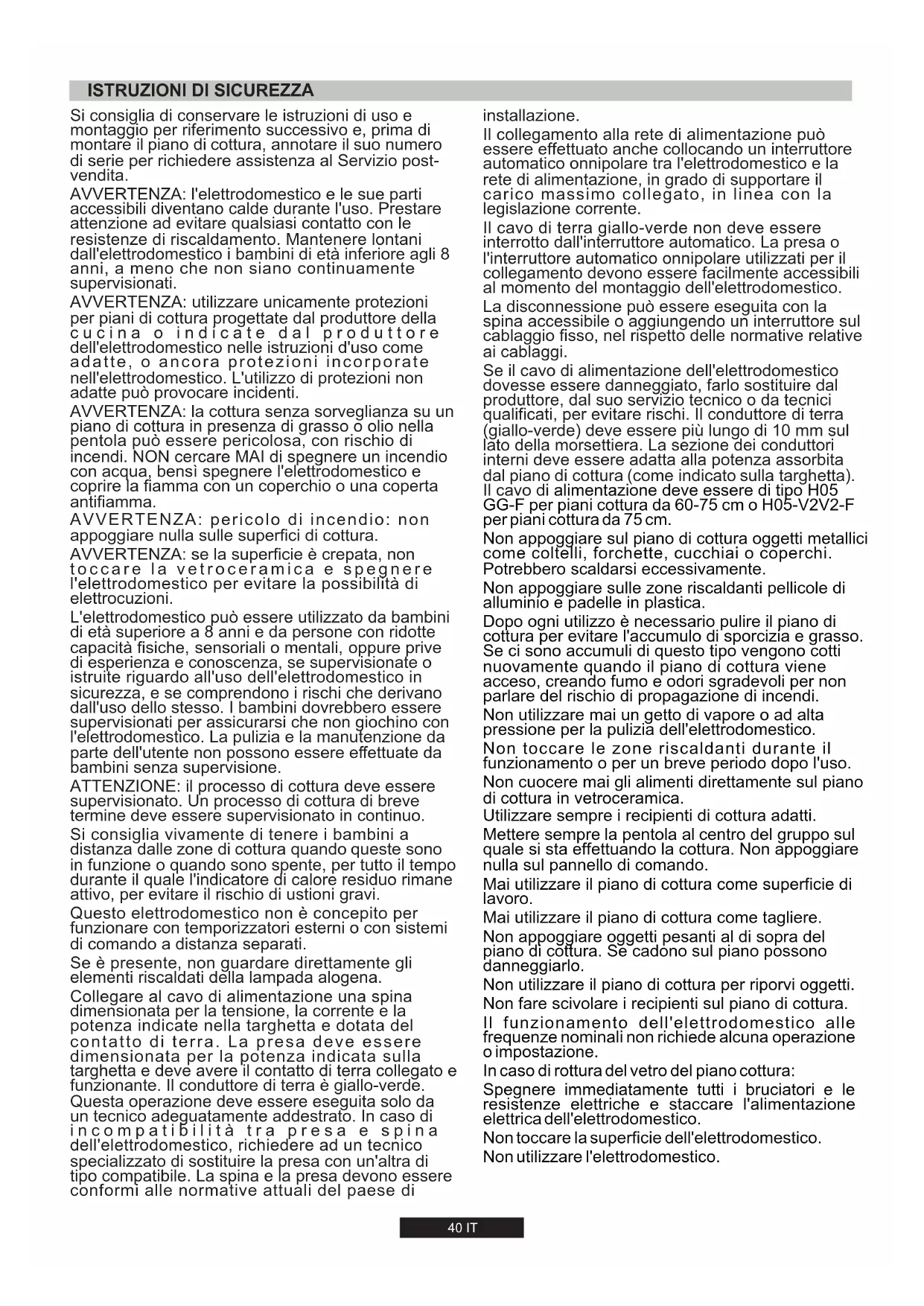

ISTRUZIONI DI SICUREZZA

Il cavo di terra giallo-verde non deve essere interrotto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilmente accessibili al momento del montaggio dell'elettrodomestico. Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da tecnici qualificati, per evitare rischi. Il conduttore di terra (giallo-verde) deve essere più lungo di 10 mm sul lato della morsettiera. La sezione dei conduttori interni deve essere adatta alla potenza assorbita dal piano di cottura (come indicato sulla targhetta). Il cavo di alimentazione deve essere di tipo H05 GG-F per pancottura da 60-75 cm o H05-V2V2-F per pancottura da 75 cm. Non appoggiare oggetti pesanti al di sopra del piano di cottura. Se cadono sul piano possono danneggiarlo. Non cuocere mai gli alimenti direttamente sul piano di cottura in vetroceramica. Utilizzare sempre i recipienti di cottura adatti. Non utilizzare il piano di cottura per riporvi oggetti. Non appoggiare sulle zone riscaldanti pellicole di alluminio e padelle in plastica. Non fare scivolare i recipienti sul piano di cottura. Non toccare le zone riscaldanti durante il funzionamento o per un breve periodo dopo l'uso. installazione. Non utilizzare mai un getto di vapore o ad alta pressione per la pulizia dell'elettrodomestico. Il funzonamento dell'elettrodomestco alle frequenze nomnalnon rchede alcuna operazone ompostazone. In caso drottura del vetro del pano cottura: Spegnere mmedatamente tuttbrucatore le resstenze elettrche e staccare l'almentazone elettrca dell'elettrodomestco. Non appoggiare sul piano di cottura oggetti metallici come coltelli, forchette, cucchiai o coperchi. Potrebbero scaldarsi eccessivamente. Mai utilizzare il piano di cottura come superficie di lavoro. La disconnessione può essere eseguita con la spina accessibile o aggiungendo un interruttore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi. Dopo ogni utilizzo è necessario pulire il piano di cottura per evitare l'accumulo di sporcizia e grasso. Se ci sono accumuli di questo tipo vengono cotti nuovamente quando il piano di cottura viene acceso, creando fumo e odori sgradevoli per non parlare del rischio di propagazione di incendi. Mettere sempre la pentola al centro del gruppo sul quale si sta effettuando la cottura. Non appoggiare nulla sul pannello di comando. Mai utilizzare il piano di cottura come tagliere. Non toccare la superfce dell'elettrodomestco. Non utlzzare l'elettrodomestco. Il collegamento alla rete di alimentazione può essere effettuato anche collocando un interruttore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente.Qualora sotto II plano cottura vi sia un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o slmili) (Figura )2 . Il plano cottura può essere Installato In qualsiasi top che sia resistente ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è mostrata In Figura 2. La distanza tra II plano cottura e qualsiasi altro apparecchio sopra di esso (es. una cappa) non deve essere Inferiore a 70 cm .(Figura 4) Oggetti metallici nel cassetto possono raggiungere temperature elevate a seguito del ricircolo dell'aria. Pertanto si consiglia di utilizzare una separazione intermedia in legno. Qualora II plano venga Incassato In modo che sul suo lato sinistro o destro ci sia una parete, la distanza non dev'essere Inferiore a 117 cm (60 cm) o 25 cm (75 cm) (vedere Figura )2 ; mentre la distanza tra la parete posteriore e II plano deve essere di almeno .70 mm Importante - Il diagramma In figura 1 mostra come deve essere applicato il sigillante. Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base. Quando un piano cottura da 75 cm viene posizionato sopra un forno, la parte posteriore deve essere raffreddata ad aria. 60 cm o

Questo apparecchio può essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzzioni prima dell'installazione o l'uso dell'apparecchio. Un piano gas produce umidità e calore nell'area in cui è installato. Per questa ragione bisogna garantire una buona ventilazione sia tramite passaggio di aria naturale sia grazie all'installazione di una cappa d'aspirazione. Un uso intensivo e prolungato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o aumentando la velocità di ventole di raffreddamento, se possibile. Se non vi è la possibilità di installare una cappa, un aspiratore può essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area. Una ventola elettrica è in grado di assicurare un cambio d'aria completo nella cucina 3-5 volte ogni ora. L'installatore dovrà seguire gli standard nazionali pertinenti. 41 IT

Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi 3x0.75 mm² H05 GG-F per piani cottura da 60-75 cm o H05- V2V2-F per piani cottura da 75 cm. Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio. Controllare i dati sulla placca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve avere la messa a terra. Se questa operazione non viene eseguita, il produttore non sarà responsabile di eventuali danni occorsi a persone o proprietà. Se non è già applicata una spina, applicarne una appropriata come indicato sulla placca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizionata in modo tale che sia sempre accessibile. Qualora il piano cottura sia connesso direttamente all'alimentazione principale, bisognerà predisporre anche un salvavita. Se il cavo di alimentazione è danneggiato dovrà essere sostituito da personale qualificato in modo da prevenire qualsiasi potenziale rischio. FASE TERRA NEUTRA

Cavo di alimentazione Cavo Marrone Cavo Verde/Giallo Cavo Blu Alimentazione principale Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Il mezzo di disconnessione deve essere incorporato nel cablaggio fisso in accordo con le leggi di cablaggio.

2.2 CONNESSIONE GAS.

IMPORTANTE: eseguire un ultimo controllo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flessibile non venga a contatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato. Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio spegnere l'alimentazione e chiamare il tecnico. Non cercare un'eventuale perdita con una fiamma. Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali. Per alcuni modelli viene fornito in dotazione una raccordo conico, come attrezzatura per l'installazione, nei paesi dove è obbligatorio per legge; in Figura 8 viene mostrato come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sarà connessa al piano cottura. Qualsiasi operazione deve essere svolta staccando la corrente elettrica. Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superi i 2 metri.

1) Come illustrato, assemblare le parti in sequenza:

Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi") La placca segnaletica sotto il piano cottura mostra il tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata dopo aver controllato che sia regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cambiare le impostazioni gas. Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali. A: 1/2Adattatore cilindrico maschio B: ½ Sigillante C: 1/2Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di

mettere le tubature in posizione. Il tubo flessibile deve essere sistemato in modo tale che non possa entrare in contatto con parti mobile dell'unità abitativa (ad esempio un cassetto) e non passi attraverso alcuno spazio che sia suscettibile a congestionamento. Per prevenire qualsiasi danno al piano seguire l'installazione seguendo questa sequenza :(Figura 6)

3) Attaccare l'elemento C all'alimentazione gas usando tubi di

rame o manicotti flessibili in acciaio.Tabella A

• rimuovere le griglie e i bruciatori Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le seguenti istruzioni:

• inserire una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore ( )Figura 7

• svitare l'iniettore e sostituirlo con uno compatibile con il tipo di gas che verrà utilizzato (vedere la tabella tipi di gas).

2. REGOLARE IL MINIMO DELLA FIAMMA4.

L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile. Una volta che si è impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che è stata installata. Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo quindi rimuovere la manopola (può esere rimossa con una leggera pressione). Usare una piccola estermità come un cacciavite per regolare la vite come mostrato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumenta il flusso - Usate questi aggiustamenti per ottenere una fiamma approssimativamente di 3/4 mm di lunghezza dopodiché riposizionare la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale deve essere ruotata (in senso orario) verso fine corsa.

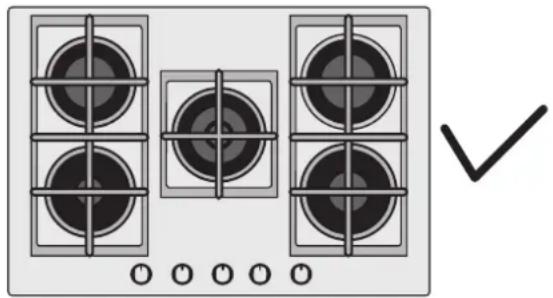

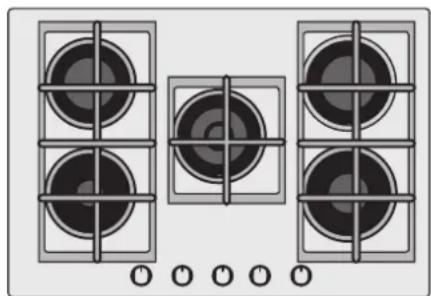

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è stato pensato, qualsiasi altro utilizzo può essere considerato improprio e quindi pericoloso. Il produttore non è responsabile per qualsiasi danno o perdita dovuti ad un uso inappropriato. Questo apparecchio non è pensato per essere usato da persone (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o istruiti all'uso dell'apparecchio da una persona responsabile della loro incolumità. I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

3. USO DEL BRUCIATORE GAS1.

Prima di accendere il piano di cottura a gas, accertarsi che i bruciatori e i relativi cappellotti siano posizionati correttamente. Il sistema di accensione continua a generare delle scintille per tutto il tempo in cui la manopola viene premuta Per accendere i bruciatori, procedere come segue: ° premere all'interno e ruotare in senso antiorario la manopola verso il simbolo della fiamma più alta e tenere premuto per 5 secondi dopo l'accensione. Questo piano di cottura è dotato di accensione elettronica per accendere il bruciatore. ° premere all'interno e ruotare in senso antiorario la manopola verso il simbolo della fiamma più alta e tenere premuto per 5 secondi dopo l'accensione. Avvertenza: In ogni caso, se il bruciatore non si accende dopo 5 secondi, smettere di azionare l'accensione e attendere almeno un minuto prima del successivo tentativo di accensione. ° mettere un fiammifero acceso o un accendisigari vicino al bruciatore Avvertenza: Se non c'è elettricità nell'elettrodomestico per accendere il bruciatore utilizzare un fiammifero o un accendisigari, procedendo come segue: AVVISI GENERICI: Per risultati migliori, la dimensione delle pentole deve seguire la dimensione del bruciatore come mostrato qui a seguito. TabellaA. 42 IT

4. MANUTENZIONE E PULIZIA

I bruciatori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loro posto. Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia raffreddato. Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia usare una soluzione appropriata. La pulizia e la manutenzione non dovrebbero essere fatte da bambini senza supervisione. Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale. Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare ogni tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox. È importante che i bruciatori vengano riposizionati correttamente. Griglie cromate e bruciatori Le griglie cromateeibruciatoritendono a diventare scuri con l'uso. Questo è un fenomeno normale ed inevitabile, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In ogni caso sono disponibili, presso i centri servizio post vendita, i pezzi di ricambio. Questo tipo di operazione deve essere eseguita da personale qualificato. Per contenitori più piccoli il bruciatore gas può essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non possono essere usati. Se col passare del tempo il rubinetto del gas si indurisce è necessario lubrificarlo. ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto. Tipo di bruciatore Ø / (cm) AUX

4,50 429 l/h 327 g/h43 IT Questo apparecchio è stato progettato per uso domestico e non professionale. - i WEEE non devono essere trattati come rifiuti domestici; - i WEEE devono essere portati ai punti di raccolta appositi gestiti dal comune o da società registrate. In molti paesi, per i WEEE di grandi dimensioni, potrebbe essere presente la raccolta domestica. Quando si acquista un nuovo apparecchio, quello vecchio potrebbe essere restituito al rivenditore che deve acquisirlo gratuitamente su base singola, sempre che l’apparecchio sia del tipo equivalente e abbia le stesse funzioni di quello acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva europea 2012/19/EU sulle apparecchiature elettriche ed elettroniche (WEEE). I WEEE contengono sia sostanze inquinanti (che possono provocare conseguenze negative sull’ambiente) che componenti di base (che possono essere riutilizzati). E’ importante che i WEEE siano soggetti a trattamenti specifici per rimuovere e smaltire correttamente tutti gli inquinanti e recuperare tutti i materiali. I singoli possono giocare un ruolo importante nell’assicurare che i WEEE non diventino un problema ambientale; è essenziale seguire alcune regole di base:

6. RISPETTO DELL'AMBIENTE

L'elettrodomestico è conforme alla Direttiva Europea 2009/142/CE (GAD) e a partire dal 21/04/2018 con il regolamento GAR (Gas Appliances Regulation) 2016/426.

• he l'alimetazione gas non sia difettosa.C Prima di contattare un tecnico del Centro Assistenza si prega di controllare: Se il malfunzionamento non è identificabile: spegnere l'apparecchio - non manometterlo e chiamare il Centro Assistenza.

Il prodotto è garantto, oltre che asensdlegge, alle condzonene termnrportatsul certfcato dgaranza convenzonale nserto nel prodotto. Il certfcato dovrà essere conservato e mostrato al nostro Centro dAssstenza Tecnca Autorzzato, n caso dnecesstà, nseme allo scontrno comprovante l’acqusto dell’elettrodomestco. Puoconsultare le condzondgaranza anche sul nostro sto nternet. Per ottenere assstenza compla l’apposto form on-lne oppure contattacal numero che trovndcato nella pagna dassstenza del nostro sto nternet.

SALVARE E RISPETTARE L'AMBIENTE

Ove possibile, utilizzare il coperchio per coprire la padella. Regolare la fiamma per non superare il diametro della padella.

7. DICHIARAZIONE DI CONFORMITÀ

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
