MODE D'EMPLOI HHOB 300 HVG6K3B HOOVER

Burner Plate 4Gas - L1 - STD 4Gas - L2 - Diamond 4Gas - L3 - Big Rear 4Gas - L4 - Big Front 5G as - L5 - Central 5Gas - L6 - 4+1 Burner AUX/SR/2R AUX/SR/2R AUX/SR/R/DC AUX/SR/R/DC AUX/SR/2R/DC AUX/SR/2R/DC Type PVUH60MF PVUH60MF PVUH60MF PVUH60MF PVUH75MF PVUH75MF FFD YES YES YES YES YES YES AUX 1kW 1 1 1 1 1 1 SR 1,75 kW 2 1 1 1 1 2 R2,7kW 1 2 1 1 2 1 DC 4 kW M ono - - 1 - - - DC 4 ,2 kW Mono - - - 1 - 1 DC 4 ,5 kW Mono - - - - 1 - Nomi nal Heat I nput 7,2kW 8,15kW 9,45kW NG 9,65 kW LPG9,45kW12,65kWNG 11,4kWLPG 11,2kW G20/20 mbar 686 l/h 776 l/h 900 l/h 920 l/h 1204 l/h 1085 l/h G30/28-30 mbar 524 g/h 593 g/h 688 g/h 688 g/h 920 g/h 814 g/h Installation Class 3 3 3 3 3 3 Voltage V/Frequency Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz Electri cal Input Power 1 1 1 1 1 1 Electric Ignition YES YES YES YES YES YES Product Dimension 595x505x42 595x505x42 595x505x42 595x505x42 745x505x42 745x505x4206 FR Il est possible de brancher l'appareil à la prise d'alimentation en installant un disjoncteur Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes dénuées d'expérience et de connaissances, mais qui ont été informées sur la manière d'utiliser l'appareil en toute sécurité, si elles comprennent les risques impliqués. Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.

AVERTISSEMENT : si la surface est fissurée, ne

touchez pas le verre de la table et éteignez l'appareil pour éviter tout risque d'électrocution.

AVERTISSEMENT : l'appareil et ses parties

accessibles chauffent pendant l'utilisation. Évitez de toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus hors de portée de l'appareil, sauf s'ils sont surveillés en permanence. Nous vous recommandons de conserver les instructions d'installation et d'utilisation pour pouvoir les consulter ultérieurement. Avant d'installer la table de cuisson, notez son numéro de série, au cas où vous auriez besoin de l'aide du service après-vente. AVERTISSEMENT, risque d'incendie : ne stockez pas d'éléments sur les surfaces de cuisson. ATTENTION : la cuisson demande d'être surveillée. Les cuissons de courte durée doivent être surveillées en permanence. Cet appareil n'est pas conçu pour être actionné par un temporisateur externe ou un système séparé de commande à distance.

AVERTISSEMENT : l'utilisation de la table de

cuisson sans surveillance avec manipulation de graisse ou d'huile peut être dangereux et provoquer un incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu, par exemple. Il est chaudement recommandé d'éloigner les enfants de la zone de cuisson lorsqu'elle fonctionne ou même quand elle est éteinte, mais que l'indicateur de chaleur résiduelle est encore visible, afin d'éviter tout risque de brûlures graves.

AVERTISSEMENT : n'utilisez qu'un dispositif de

protection de votre table de cuisson conçu par le fabricant de votre appareil ou indiqué, dans le manuel d'utilisation, comme étant compatible, ou bien le dispositif de protection fourni avec l'appareil. L'utilisation d'un dispositif de protection non approprié peut causer des accidents. Si votre table de cuisson est dotée d'éléments halogènes, n'en fixez pas la lumière. Brancher le câble d'alimentation sur une prise de courant qui supporte le voltage (le courant et la charge sont indiqués sur l'étiquette) et vérifier la présence d'une mise à la terre. La prise d'alimentation doit supporter la charge indiquée sur l'étiquette et être dotée d'une mise à la terre en état de fonctionnement. Le câble conducteur de mise à la terre est jaune et vert. Cette opération doit être exécutée par du personnel qualifié. En cas d'incompatibilité entre la prise d'alimentation et la fiche du câble de l'appareil, demander à un électricien professionnel de remplacer la prise d'alimentation par un dispositif compatible. La fiche du câble d'alimentation et la prise d'alimentation doivent être conformes aux normes en vigueur dans le pays d'installation.

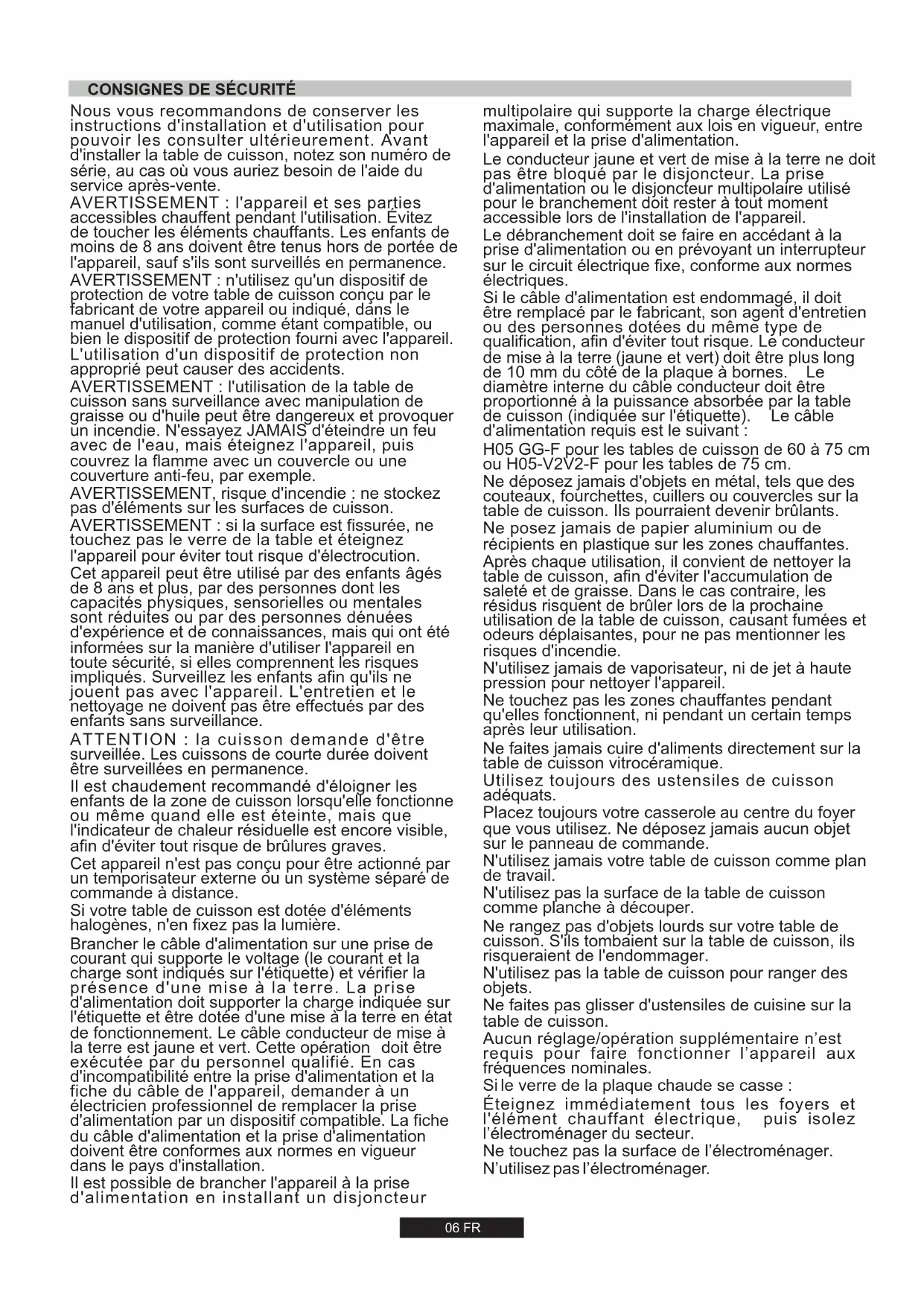

CONSIGNES DE SÉCURITÉ

multipolaire qui supporte la charge électrique maximale, conformément aux lois en vigueur, entre l'appareil et la prise d'alimentation. H05 GG-F pour les tables de cusson de 60 à 75 cm ou H05-V2V2-F pour les tables de 75 cm. Le conducteur jaune et vert de mise à la terre ne doit pas être bloqué par le disjoncteur. La prise d'alimentation ou le disjoncteur multipolaire utilisé pour le branchement doit rester à tout moment accessible lors de l'installation de l'appareil. Utilisez toujours des ustensiles de cuisson adéquats. N'utilisez pas la surface de la table de cuisson comme planche à découper. Le débranchement doit se faire en accédant à la prise d'alimentation ou en prévoyant un interrupteur sur le circuit électrique fixe, conforme aux normes électriques. Aucun réglage/opératon supplémentare n’est requs pour fare fonctonner l’apparel aux fréquences nomnales. Ne déposez jamais d'objets en métal, tels que des couteaux, fourchettes, cuillers ou couvercles sur la table de cuisson. Ils pourraient devenir brûlants. Ne posez jamais de papier aluminium ou de récipients en plastique sur les zones chauffantes. N'utilisez jamais de vaporisateur, ni de jet à haute pression pour nettoyer l'appareil. Ne faites jamais cuire d'aliments directement sur la table de cuisson vitrocéramique. Ne rangez pas d'objets lourds sur votre table de cuisson. S'ils tombaient sur la table de cuisson, ils risqueraient de l'endommager. N'utilisez pas la table de cuisson pour ranger des objets. Sle verre de la plaque chaude se casse : Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou des personnes dotées du même type de qualification, afin d'éviter tout risque. Le conducteur de mise à la terre (jaune et vert) doit être plus long de 10 mm du côté de la plaque à bornes. Le diamètre interne du câble conducteur doit être proportionné à la puissance absorbée par la table de cuisson (indiquée sur l'étiquette). Le câble d'alimentation requis est le suivant : Après chaque utilisation, il convient de nettoyer la table de cuisson, afin d'éviter l'accumulation de saleté et de graisse. Dans le cas contraire, les résidus risquent de brûler lors de la prochaine utilisation de la table de cuisson, causant fumées et odeurs déplaisantes, pour ne pas mentionner les risques d'incendie. Ne touchez pas les zones chauffantes pendant qu'elles fonctionnent, ni pendant un certain temps après leur utilisation. Placez toujours votre casserole au centre du foyer que vous utilisez. Ne déposez jamais aucun objet sur le panneau de commande. N'utilisez jamais votre table de cuisson comme plan de travail. Ne faites pas glisser d'ustensiles de cuisine sur la table de cuisson. Étegnez mmédatement tous les foyers et l'élément chauffant électrque, pussolez l’électroménager du secteur. Ne touchez pas la surface de l’électroménager. N’utlsez pas l’électroménager.07 FR Si la table est installée entre deux meubles de cuisine, la distance entre la table et les meubles doit être au moins de 17 cm (60 cm) ou 25 cm (75 cm) ( ); tandis que la distance entre la table et le mur du fond doit être au moins de 70 mm. La distance entre la table et tout autre appareil ou meuble situé au dessus (par exemple une hotte) doit être au moins de 70 cm ( ).voir schéma 2voir schéma 4 Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent êtred'une matière résistant à une température élevée (jusqu'à 100°C) etd'une épaisseur comprise entre 25 et 45 mm.Les dimensions d'encastrement sont indiquées sur le .schéma 2Si, en fonction de l'installation de la table, la partie inférieure de soncaisson se trouve à proximité d'une zone normalement accessible lorsde manipulations et/ou de rangements, placer une cloison (bois ousimilaire) pour éviter tous risques de brûlure ou de détérioration().schéma 2Il est donc recommandé d'interposer un panneau en bois. Attention : Lors de la mise en place, un soin particulier doit être porté au joint entourant le bord de la table afin d'éviter touteinfiltration dans le meuble support ( ).schéma 1Lors de la mise en place du joint sur la partie arrière, veiller à ne pasobstruer les passages d'air nécessaires à la combustion.Si c'est une table de 60cm de ou table de 75cm de large qui est installée au-dessus du four, ce dernier doit être équipé d'une ventilation tangentielle.Le caisson de la table est équipé en dessous de 4 emplacements prévus pour recevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ceque la table de travail soit parfaitement plaquée au meuble. Les objets en métal contenus dans le tiroir peuvent atteindre une température très élevée, à cause du système de recirculation d'air. 1.1. ENCASTREMENT 1.2. CARACTERISTIQUES REQUISES La VMC devrait être en mesure d'apporter un changement complet del'air de la cuisine 3 à 5 fois par heure. L'installateur doit installer la VMCconformément aux règles en vigueur dans le pays d'installation. Une utilisation intensive et prolongée de l'appareil peut requérir une ventilation plus importante, telle que l'ouverture d'une fenêtre ou une puissance d'aspiration plus intense de la VMC si vous en êtes équipés.S'il n'est pas possible d'installer une hotte, une VMC devrait êtreinstallée sur un mur donnant sur l'extérieur ou sur une fenêtre.Cet appareil doit être installé en conformité avec la réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installer ou utiliser cet appareil.

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences surlasécuritédesconsommateurs.Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes. 2.1. RACCORDEMENT ELECTRIQUE Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifié afin d'éviter tout risque potentiel."L'installation recevant l'appareil cité en référence doit êtreconforme à la norme en vigueur dans le pays d'installation".Le constructeur décline toute responsabilité en cas de nonrespect de cette disposition.Si une prise n'est pas déjà fournie, installer une prise appropriée pourla charge indiquée sur la plaque signalétique. Vérifier les données sur la plaque signalétique, située à l'extérieur de l'unité, pour assurer que l'alimentation et le voltage conviennent.La prise devrait toujours être accessible.Le fil de terre est de couleur jaune / vert.Avant le branchement, vérifier le système de mise à la terre. Lorsque la table de cuisson est reliée directement à l'approvisionnement en électricité, un disjoncteur doit être installé. Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.Le fil de terre (couleur vert et jaune) doit être au moins 10mm plus longque les fils de phase et neutre.Veuillez vérifier la plaque signalétique pour les détails de puissance etveiller à ce que le cordon d'alimentation électrique soit de type 3x0.75 mm² H05 GG-F pour les tables de cuisson de 60 à 75 cm ou H05- V2V2-F pour les tables de 75 cm. La section du câble utilisé doit être de la bonne taille par rapport à la puissance absorbée de la table de cuisson.PHASETERRENEUTRE

Câblelectriqued’alim Fil MarronFil Vert/jauneFil BleuAlimentation Un système de déconnexion doit être incorporé dans le compteur conformément aux règles de câblage. 2.2. RACCORDEMENT GAZ L'appareil doit être installé et raccordé conformément aux règlesDe ventilation. Tous les travaux d'installation doivent être effectués avec l'électricité déconnectée.La plaque signalétique sur la plaque indique le type de gaz qui doit être utilisé. Le raccordement au réseau d'approvisionnement en gaz cylindre doit être effectuée qu'après avoir vérifié qu'il est réglementé pour le type de gaz avec lequel il sera distribué. S'il n'est pas correctement réglementé, voir les instructions dans les paragraphes suivants pour modifier les paramètres du gaz.Utilisez uniquement des tuyaux, des rondelles et des rondellesd'étanchéité conformes aux normes en vigueur.Le tube flexible doit être installé de manière à ne pas entrer en contact avec un élément mobile de la cuisine (par exemple un tiroir) et à ne pas passer dans un espace pouvant être encombré. Pour éviter tout dommage potentiel à la table de cuisson, veuillez effectuer l'installation suivant les indications du schéma 6.1) Comme illustré dans le schéma, assembler les pièces enséquence :A: ½ Adaptateur Cylindrique mâleB: ½ ObturationC: ½ Adaptateur gaz Femelle conique-cylindrique ou cylindrique-cylindrique.2) Serrer les joints avec des clés à molette, pensez à placer lestuyaux en position.3) Fixer le raccord C au réseau d'approvisionne-ment en gaz àl'aide tuyau rigide ou en acier flexi-ble.En vigueur dans le pays d'installa-tion. Une attentionparticulière sera accordée aux dispositions applicables en matièrePour certains modèles un lien conique est fourni pour installation l'appareil, dans les pays où ce type de lien est obligatoire ; sur le schéma 8, il est indiqué comment reconnaître les différents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partiecylindre du lien doit être connecté à la table.Pour le gaz liquide (bouteille de gaz), utiliser des régulateurs depression conformes aux normes en vigueur.Lorsque vous connectez la table de cuisson à l'alimentation du gaz via l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance maximum couverte par le tuyau ne dépasse pas 2 mètres. IMPORTANT: effectuer une dernière vérification pour détecter les fuites sur les raccords de tuyauterie en utilisant une solutionsavonneuse. Ne jamais utiliser une flamme. Aussi, assurez vousque le tuyau flexible ne peut pas entrer en contact avec unepartie mobile du meuble de cuisine (par exemple un tiroir) et qu'ilne se trouve pas à un endroit où il pourrait être endommagé. Attention: Si vous sentez des émanations de gaz en provenance de l'appareil, coupez immédiatement l'alimentation en gaz et appelez directement une personne qualifiée. Ne cherchez pas une fuite àl'aide d'une flamme.Type de brûleurs

Pour adapter la table de cuisson à différents types de gaz, veuillez

• Enlever les grilles, chapeaux et corps de brûleurs

• Dévisser le/les injecteurs et le/les remplacer par un/des injecteurs adaptés au gaz à utiliser (voir le type de gaz préconisé sur la table)

• Visser le/les injecteurs à fond

• .Replacer les corps de brûleurs, le chapeau de brûleur et les grilles exécuter les instructions suivantes:

• Insérez une clé à pipe (7 mm) dans le support du brûleur ( )schéma 7

• Régler la bague d'air

2.4. REGULER LA FLAMME AU MINIMUM

En utilisant un petit «Terminal » type tournevis, la vis de réglage peut être ajustée (cf Schéma 9). En tournant la vis dans le sens des aiguilles d'une montre, cela réduit le débit de la flamme, alors qu'en tournant dans le sens inverse, cela l'augmente. Utilisez ce réglage pour obtenir une flamme d'environ 3à4mmdelongueur, puis replacer la manette de commande. Après l'allumage du brûleur, tourner le bouton de commande au réglage minimum, puis enlever la manette de commande (ce qui peut facilement être enlevé par appliquer une légère pression). Lorsque l'approvisionnement en gaz disponible est du butane/propane (gaz de bouteilles), la vis pour régler la flamme au ralenti doit être tournée dans le sens des aiguilles d'une montre, jusqu'à la butée. Lorsque vous avez effectué la régulation du gaz, remplacer l'ancienne plaque signalétique de votre appareil avec celle adaptée au type de gaz installé (fournie avec plaque de cuisson).

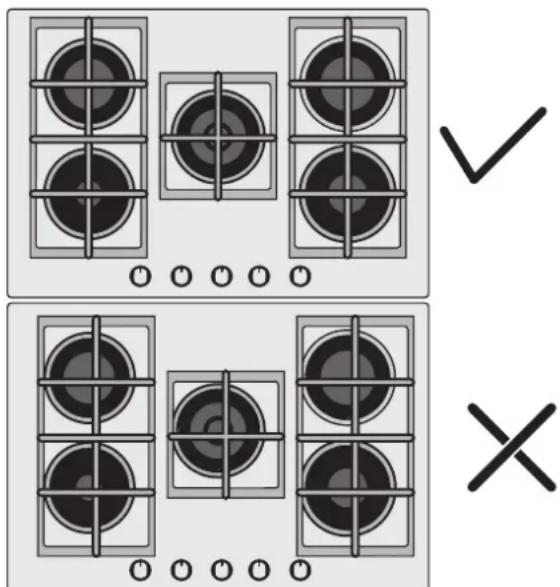

3. UTILISATION DE LA TABLE

Cet appareil ne doit être utilisé que pour des fins pour lesquelles il est destiné : la cuisson domestique. Toute autre utilisation sera considérée comme abusive et peut donc être dangereuse. Le fabricant ne sera pas responsable pour tout dommage ou perte découlant d'une utilisation abusive.

4. MAINTENANCE ET ENTRETIEN

Les brûleurs peuvent être nettoyés avec de l'eau savonneuse. Pour restaurer leur éclat d'origine, utilisez un nettoyant ménager pour acier inoxydable.Après nettoyage, séchez les brûleurs et les replacer. Grilles chromées et brûleurs Lors du nettoyage de l'émail, vernis ou des sections chromées, utilisez de l'eau chaude savonneuse ou un détergent non corrosif. Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée. Les grilles chromées et les brûleurs ont tendance à foncer à l'utilisation. Il s'agit d'un phénomène normal et inévitable, mais elle ne compromet pas la fonctionnalité de la table de cuisson. Avant de nettoyer la table de cuisson, assurez-vous que cet appareil est refroidi. Retirez la fiche de la prise ou (s'il est connecté directement), éteindre l'alimentation d'électricité. Si besoin, des pièces de rechange sont disponibles dans notre centre de service après-vente. Il est important que les brûleurs soient remplacés correctement à leur position. Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance. Ne jamais utiliser de produits abrasifs, de détergents corrosifs, agents de blanchiment ou d'acides. Éviter les substances acides ou alcalines (citron, jus, vinaigre etc…) sur l'émail ou l'acier. Cette opération doit être effectuée que par un technicien agréé. Pour les petites casseroles/poêles, le brûleur à gaz doit être réglé de telle manière que la flamme ne chevauche pas le fond de la casserole. Les récipients à fond concave ou convexe ne doivent pas être utilisés. Si au fil des années les robinets de gaz deviennent raides, il est nécessaire de les lubrifier. ATTENTION: Si un brûleur est accidentellement éteint, tournez le bouton vers la position fermée et ne pas tenter de relancer pendant au moins 1 minute. Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grille centrent le brûleur tel qu'illustré à la figure ci-dessous. Si vous utilisez des grilles en fonte; sous la grille, leur position est indiquée. Assurez-vous que la grille adéquate est utilisée dans la bonne position.

3.1. UTILISATION DU BRÛLEUR À GAZ

° pousser et tourner la molette dans le sens inverse des aiguilles d’une montre vers le symbole de flamme le plus grand et le maintenir enfoncé pendant 5 secondes après l’allumage. ° placer une allumette ou un briquet allumés à proximité du brûleur, Le système d’allumage continuera de produire des étincelles tant que le bouton est enfoncé.

Avertissement : En tout état de cause, si après 5 secondes le brûleur

ne s’est pas allumé, arrêter l’opération et attendre au moins 1 minute avant d’essayer d’allumer à nouveau le brûleur.

Avertissement : S’il n’y a pas d’électricité pour allumer le brûleur, une

allumette ou un briquet peuvent être utilisés comme suit : Avant d’allumer la plaque de cuisson à gaz, assurez-vous que les brûleurs et les chapeaux de brûleurs sont positionnés correctement. Les brûleurs du plan de cuisson s’allument de manière électronique. Pour allumer les brûleurs, suivre la procédure suivante : ° pousser et tourner la molette dans le sens inverse des aiguilles d’une montre vers le symbole de flamme le plus grand et le maintenir enfoncé pendant 5 secondes après l’allumage. Pour de meilleurs résultats, la taille de casseroles à fond plat doit correspondre à la taille des brûleurs comme suit : CONSEIL• Lorsque vous achetez un nouvel appareil, vous devez retourner l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à condition que l'équipement soit de type équivalent et possède les mêmes fonctions que celui fourni.

• Ils doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés immatriculées. Dans plusieurs pays, il est possible de collecter à domicile les DEEE volumineux. Le présent appareil est marqué conformément à la directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des éléments de base (réutilisables). Il est important de soumettre les DEEE à des traitements spécifiques, en vue d'extraire et d'éliminer de façon appropriée toutes les substances polluantes, puis de récupérer et recycler tous les matériaux. Chacun peut jouer un rôle important quant à la protection de l'environnement contre les DEEE. Pour atteindre cet objectif, il est impératif de suivre quelques règles élémentaires :

• Les DEEE ne doivent pas être traités comme des déchets ménagers.

6. PROTECTION DE L'ENVIRONNEMENT

09 FR Table 1 Cet appareil a été dessiné pour un usage non professionnel, usage domestique uniquement

5. ASSISTANCE TECHNIQUE

Si la panne ne peut être identifiée:

• La prise est bien insérée ; Éteignez l'appareil (ne pas l'utiliser) et appeler le Service d'Assistance Technique.

• L'approvisionnement en gaz n'est pas défectueux. Avant d'appeler le Service d'Assistance Technique, vérifier les points suivants: Si possible, utilisez un couvercle pour couvrir la casserole. Réglez la flamme pour ne pas chevaucher le diamètre de la casserole.

Le constructeur décline toute responsabilité concernant d'éventuelles inexacitudes imputables à des erreurs d'impression ou de transcription contenue dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.
