INSTRUKCJA OBSŁUGI HHOB 300 HVG6K3B HOOVER

Al mostrar el logo marcado en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos en la legislación de este producto. El aparato cumple con la Directiva Europea 2009/142/CE (GAD) y, a partir del 21/04/2018, con el Reglamento para Aparatos de Gas 2016/426 (GAR). Placa del quemador 4 Gas - L1 - STD 4 Gas - L2 - Diamond 4 Gas - L3 - Big Rear 4 Gas - L4 - Big Front 5 Gas - L5 - Central 5 Gas - L6 - 4+ 1 Quemador AUX/SR/2R AUX/SR/2R AUX/SR/R/DC AUX/SR/R/DC AUX/SR/2R/DC AUX/SR/2R/DC Type PVUH60MF PVUH60MF PVUH60MF PVUH60MF PVUH75MF PVUH75MF FFD Si Si Si Si Si Si AUX 1kW 1 1 1 1 1 1 SR 1,75 kW 2 1 1 1 1 2 R2,7kW 1 2 1 1 2 1 DC 4 kW Mono - - 1 - - - DC 4,2 kW Mono - - - 1 - 1 DC 4,5 kW Mono - - - - 1 - Entrada nominal de calor 7,2kW 8,15kW 9,45kW NG 9,65 kWLPG 9,45kW12,65kWNG 11,4kWLPG 11,2kW G20/20 mbar 686 l/h 776 l/h 900 l/h 920 l/h 1204 l/h 1085 l/h G30/28-30 mbar 524 g/h 593 g/h 688 g/h 688 g/h 920 g/h 814 g/h Clasedeinstalación 3 3 3 3 3 3 Voltaje / Frecuencia V / Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz Potencia de entrada 1 1 1 1 1 1 Ignición eléctrica Si Si Si Si Si Si Dimensión del producto 595x505x42 595x505x42 595x505x42 595x505x42 745x505x42 745x505x4222 PL Zalecamy zachowanie instrukcji instalacji i obsługi na przyszłość, a przed zainstalowaniem płyty odnotowanie numeru seryjnego urządzenia, gdyby konieczne było skorzystanie z pomocy obsługi posprzedażowej. OSTRZEŻENIE: należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej wbudowanych w urządzenie. Stosowanie nieprawidłowych osłon może doprowadzić do wypadków. OSTRZEŻENIE: przyrządzanie na płycie potraw z użyciem tłuszczu lub oleju może być niebezpieczne i może skutkować pożarem. NIGDY nie należy próbować gasić pożaru wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym. OSTRZEŻENIE: urządzenie i niektóre z jego elementów nagrzewają się w trakcie działania. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8 roku życia powinny przebywać z dala od urządzenia, chyba że są one pod stałym nadzorem osoby dorosłej. OSTRZEŻENIE: niebezpieczeństwo pożaru: powierzchnie płyty kuchennej nie służą do przechowywania przedmiotów. Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej bądź nieposiadające doświadczenia i wiedzy, jeśli są one pod nadzorem lub poinstruowano je w zakresie bezpiecznej obsługi urządzenia i zrozumiały one ewentualne zagrożenia. Dzieci powinny być pod nadzorem osoby dorosłej, która zapewni, że nie będą się one bawić tym urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci bez nadzoru. PRZESTROGA: proces gotowania powinien być nadzorowany. Krótki proces gotowania powinien być stale nadzorowany. Aby uniknąć ryzyka mocnych oparzeń, dzieci powinny przebywać z dala od działających powierzchni grzejnych, również tuż po wyłączeniu ich, dopóki świeci się lampka informująca o gorącej jeszcze powierzchni. OSTRZEŻENIE: jeśli powierzchnia jest pęknięta, nie dotykaj szyby i wyłącz urządzenie, aby uniknąć ryzyka porażenia prądem. Urządzenie to nie powinno być sterowane przez zewnętrzny regulator czasowy lub osobny system sterowania zdalnego. Podłączyć wtyczkę do kabla zasilającego odpowiedniego do wymaganego napięcia, prądu i obciążenia wskazanego na tabliczce oraz posiadającego styk uziemiający. Gniazdko musi być odpowiednie do obciążenia wskazanego na tabliczce i musi posiadać podłączony oraz działający styk uziemiający. Przewód uziemiający jest koloru żółto-zielonego. Czynność tę powinien przeprowadzić odpowiednio wykwalifikowany specjalista. W razie niekompatybilności pomiędzy gniazdkiem a wtyczką urządzenia należy poprosić wykwalifikowanego elektryka o wymianę gniazdka na inne odpowiedniego typu. Wtyczka oraz gniazdko powinny być zgodne z obowiązującymi w danym kraju przepisami w zakresie instalacji W przypadku urządzeń z wbudowanymi lampami halogenowymi nie należy się w lampy te wpatrywać.

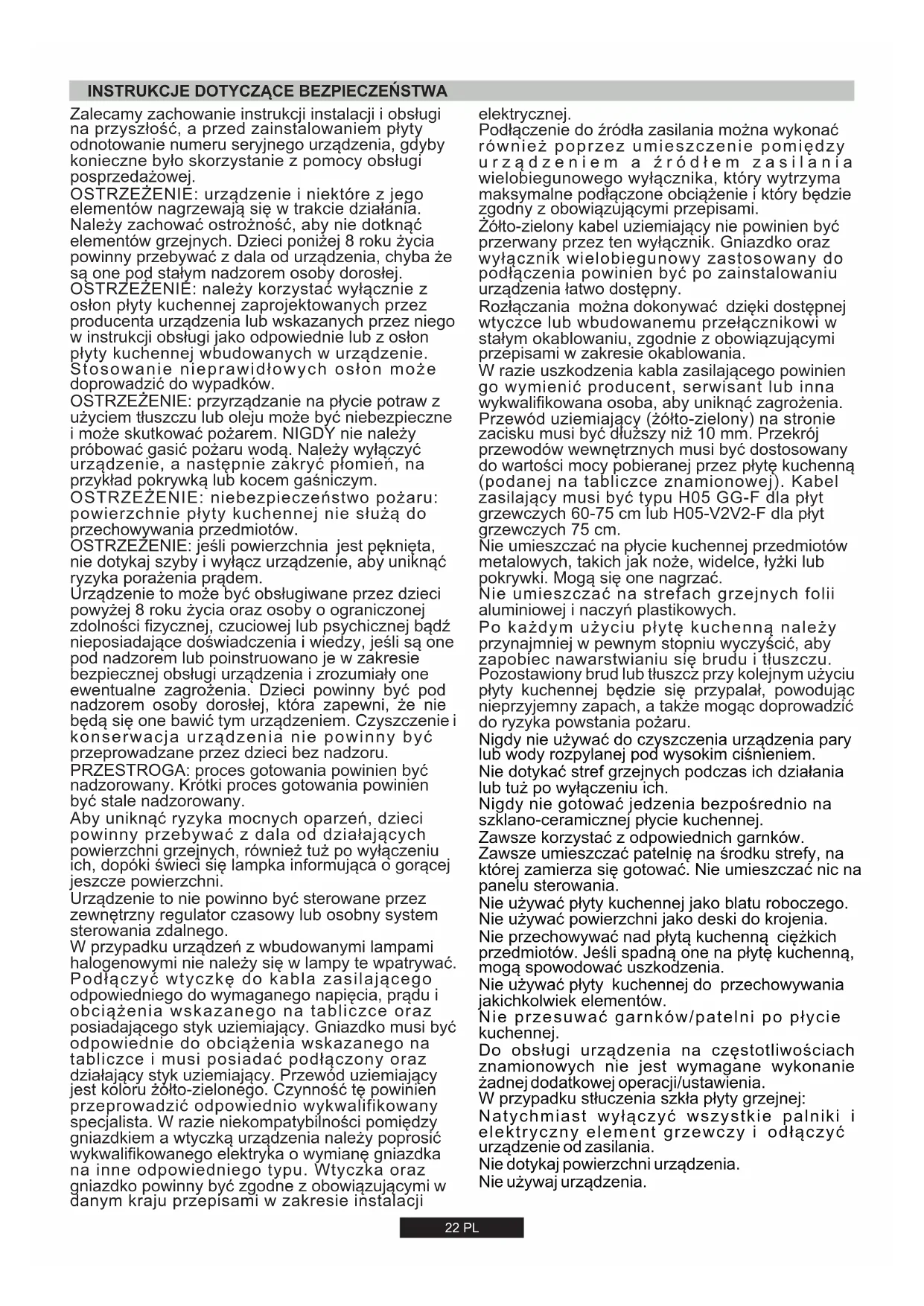

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

elektrycznej. W razie uszkodzenia kabla zasilającego powinien go wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia. Przewód uziemiający (żółto-zielony) na stronie zacisku musi być dłuższy niż 10 mm. Przekrój przewodów wewnętrznych musi być dostosowany do wartości mocy pobieranej przez płytę kuchenną (podanej na tabliczce znamionowej). Kabel zasilający musi być typu H05 GG-F dla płyt grzewczych 60-75 cm lub H05-V2V2-F dla płyt grzewczych 75 cm. Nigdy nie używać do czyszczenia urządzenia pary lub wody rozpylanej pod wysokim ciśnieniem. Nie przechowywać nad płytą kuchenną ciężkich przedmiotów. Jeśli spadną one na płytę kuchenną, mogą spowodować uszkodzenia. Nigdy nie gotować jedzenia bezpośrednio na szklano-ceramicznej płycie kuchennej. W przypadku stłuczena szkła płyty grzejnej: Nie dotykać stref grzejnych podczas ich działania lub tuż po wyłączeniu ich. Nie przesuwać garnków/patelni po płycie kuchennej. Nie umieszczać na płycie kuchennej przedmiotów metalowych, takich jak noże, widelce, łyżki lub pokrywki. Mogą się one nagrzać. Nie umieszczać na strefach grzejnych folii aluminiowej i naczyń plastikowych. Zawsze umieszczać patelnię na środku strefy, na której zamierza się gotować. Nie umieszczać nic na panelu sterowania. Do obsługurządzena na częstotlwoścach znamonowych ne jest wymagane wykonane żadnej dodatkowej operacj/ustawena. Po każdym użyciu płytę kuchenną należy przynajmniej w pewnym stopniu wyczyścić, aby zapobiec nawarstwianiu się brudu i tłuszczu. Pozostawiony brud lub tłuszcz przy kolejnym użyciu płyty kuchennej będzie się przypalał, powodując nieprzyjemny zapach, a także mogąc doprowadzić do ryzyka powstania pożaru. Natychmast wyłączyć wszystke palnk elektryczny element grzewczy odłączyć urządzene od zaslana. Nie używać płyty kuchennej do przechowywania jakichkolwiek elementów. Ne używaj urządzena. Żółto-zielony kabel uziemiający nie powinien być przerwany przez ten wyłącznik. Gniazdko oraz wyłącznik wielobiegunowy zastosowany do podłączenia powinien być po zainstalowaniu urządzenia łatwo dostępny. Nie używać powierzchni jako deski do krojenia. Zawsze korzystać z odpowiednich garnków. Nie używać płyty kuchennej jako blatu roboczego. Ne dotykaj powerzchnurządzena. Podłączenie do źródła zasilania można wykonać również poprzez umieszczenie pomiędzy urządzeniem a źródłem zasilania wielobiegunowego wyłącznika, który wytrzyma maksymalne podłączone obciążenie i który będzie zgodny z obowiązującymi przepisami. Rozłączania można dokonywać dzięki dostępnej wtyczce lub wbudowanemu przełącznikowi w stałym okablowaniu, zgodnie z obowiązującymi przepisami w zakresie okablowania.23 PL Odległość pomiędzy płytą i szafką lub urządzeniem zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza niż 70 cm jakimkolwiek (Rysunek 4). Płytę należy zamocować przy użyciu uchwytów znajdujących się w jej wyposażeniu, korzystając z otworów wykonanych w podstawie płyty. Jeże szafki kuchennej, odległość pomiędzy płytą i szafką musi być co najmniej li kuchenka jest montowana obok 17 cm (60 cm) lub 25 cm (75 cm) ; natomiast odległość pomiędzy płytą i ścianą być co najmniej . (patrz Rysunek 4) kuchni musi 70 mm Metalowe przedmioty w szufladzie mogą osiągać wysokie temperatury w wyniku recyrkulacji powietrza. Dlatego zaleca się stosowanie pośredniego panelu drewnianego. Płytę można zamontować w dowolnym blacie kuchennym, który jest odporny na działanie temperatury do 100C oraz posiada grubość 25- 45 mm. Wymiary należy wyciąć w , podane są na otworu, który blacie kuchennym Rysunku 2. Jeżeli pod zabudowaną płytą znajduje się dostępna przestrzeń, konieczne jest zamonto z materiału izolacyjnegowanie przegrody (np. drewna) .(Rysunek 3) Uwaga - Na Rysunku 1 pokazano sposób przyklejenia uszczelki. W przypadku montowania płyty o szerokości 75 cm nad piekarnikiem do zabudowy, piekarnik musi być wyposażony w obieg chłodzący. 60 cm lub 1.1. ZABUDOWA 1.2. ODPOWIEDNIE POMIESZCZENIE Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej lub w oknie należy zainstalować wenty pod warunkiem, że pomieszczenie posiada otwory odpowietrzające. lator elektryczny Urządzenie pusi być zainstalowane zgodnie z obowiązującymi przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z instrukcją przed przystapieniem do instalacji. W przestrzeni, w której zainstalowana jest kuchenka gazowa powstają duże ilości ciepła i pary. Dlatego też, konieczne jest zapewnienie dobrej wentylacji poprzez utrzymywanie naturalnego obiegu powietrza lub poprzez zamontowanie okapu kuchennego z wyciągiem. W przypadku długiego wnego użytkowania kuchenki, konieczne może być zastosowanie dodatkowej wentylacji, na przykład poprzez otwarcie okna lub zwiększenie obrotów wentylatora. i intensy Wentylator elektryczny powinien zapewniać pełną wymianę powietrza w kuchni w tempie 3-5 razy na godzinę. Instalator powinien przestrzegać obowiązujących w danym kraju przepisów.

2.1. PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

W przypadku gdy płyta podłączona jest bezpośrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłącznika automatycznego. Przewód uziemienia (w kolorze żółtozielonym) musi być co najmniej 10 mm dłuższy niż przewód fazowy i neutralny. Przed podłączeniem, sprawdzić obwód uziemienia. Zgodnie z przepisami prawa, niniejsze urządzenie musi być uziemione. W razie nie przestrzegania tego wymagania, producent nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada wtyczki, należy zamontować wtyczkę dopasowaną do obciążenia wskazanego na tabliczce znamionowej urządzenia. Przewód uziemienia jest w kolorze żółtozielonym. Wtyczka powinna być zawsze dostępna. W razie uszkodzenia kabla zasilającego, musi on być wymieniony przez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrożeń. Przekrój poprzeczny kabla zasilającego musi być o wielkości dostosowanej do mocy pobieranej przez płytę. Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej znajdującej się na obudowie urządzenia. FAZOWY UZIEMIENIE NEUTRALNY

Kabel zasilający Przewód brązowy Przewód żółtozielony Przewód niebieski Zacisk siecizasilającej Wyłącznik musi być podłączony do okablowania zgodnie z obowiązujacymi przepisami. nadnapięcia spełniającego warunki kategorii III,instrukcja stwierdza, że sposoby odłączenia muszą być wbudowane w instalację elektryczną, zgodnie z zasadami okablowania. Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania umożlwiającego odłączenie od odpowiednio zabezpieczonej sieci elektrycznej pozwalającej na pełne odłączenie przy wystąpieniu

1. INSTRUKCJE DLA INSTALATORA

INSTALACJA URZĄDZENIA DOMOWEGO MOŻE BYĆ SKOMPLIKOWANĄ OPERACJĄ, KTÓRA JEŻELI NIE BĘDZIE WYKONANA PRAWIDŁOWO, MOŻE POWAŻNIE ZAGROZIĆ BEZPIECZEŃSTWU UŻYTKOWNIKA. DLATEGO TEŻ, ZADANIE TO POWINNO BYĆ WYKONANE PRZEZ OSOBĘ O ODPOWI ORAZ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI. W PRZYPADKU ZIGNOROWANIA NINIEJSZEGO ZALECENIA I WYKONANIA INSTALACJI PRZEZ OSOBĘ EDNICH KWALIFIKACJACH BEZ ODPOWIEDNICH KWALIFIKACJI, PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK USTERKI TECHNICZNE, BEZ WZGLĘDU NATO,CZY SPOWODUJĄ ONE SZKODYW MIENIU, CZY TEŻ USZKODZENIACIAŁAU LUDZI. Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu 3x0.75 mm² H05 GG-F dla płyt grzewczych 60-75 cm lub H05-V2V2- F dla płyt grzewczych 75 cm.

2.2. PODŁĄCZENIE DO GAZU

1) Jak pokazano na rysunku, kolejno zamontować:

W niektórych modelach, na wyposażeniu urządzenia znajduje się łącznik stożkowy, przeznaczony do zamontowania na terenie krajów, w których ten typ łącznika jest obligatoryjny; na rysunku 8 pokazano w jaki sposób rozróżnić poszczególne typy łącznika (CY = cylindryczny, CO = stożkowy W każdym przypadku, cylindryczna część łącznika musi być podłączona do płyty gazowej.

Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować następującą kolejność podczas instalacji (rysunek 6): C: Łączni stożek-cylinder lub cylk gazowy damski inder -cylinder 1/2" Poniższe instrukcje przeznaczone są dla wykwalifikowanego personelu, instalacja urządzenia musi być zgodna z obowiązującymi normami krajowymi. (Wyłącznie dla Wielkiej Brytanii: zgodnie z przepisami prawa, instalacja gazowa i jej odbiór muszą być przeprowadzone przez instalatora zarejestrowanego w CORGI) Wszystkie prace muszą być wykonane przy odłączonym zasilaniu elektrycznym. Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu do którego zostało Podłączenie do sieci gazowej lub do butli z gazem płynnym należy przeprowadzić po uprzednim upewnieniu się, że urządzenie jest wyregulowane dla danego rodzaju gazu, który ma być podłączony. Jeżeli urządzenie nie jest prawidłowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawień gazowych. ono przystosowane. W przypadku podłączania płyty do gazu przy użyciu przewodów elastycznych, należy zapewnić, aby maksymalna odległość łączenia tym przewodem nie przekroczyła 2 metrów. Giętkiej rurki, powinny być wyposażone w taki sposób, że nie może wejść w kontakt z ruchomą część mieszkania (np. szuflady) i nie przechodzi przez wszelkie miejsca, gdzie może stać się zgnieciony / załamane lub uszkodzone w inny sposób. W przypadku butli z gazem płynnym (butli gazowej) należy zastosować regulator ciśnienia zgodny z obowiązującymi normami krajowymi. Należy stosować wyłącznie rury, podkładki i uszczelki, które są zgodne z obowiązującymi normami krajowymi. A: Łącznik cylindryczny męski 1/2" B: Uszczelka 1/2"

2) Zacisnąć połączenie przy użyciu kluczy, pamiętając o ułożeniu

przewodów rurowych w odpowiednim położeniu.

3) Podłączyć łącznik C do domowej instalacji gazowej przy

użyciu sztywnego przewodu miedzianego lub stalowego przewodu elastycznego.Tabele A 24 PL

W celu przystosowania płyty do różnych rodzajów gazu, należy wykonać następujące czynności:

• Umieścić klucz sześciokątny we wsporniku palnika (7 mm) (Rysunek 7)

• Zdjąć ruszty i palniki

• Odkręcić dysze i wymienić je na dysze odpowiednie do danego rodzaju gazu .(patrz tabela rodzajów gazu)

2.4. REGULACJA PŁOMIENIA MINIMALNEGO

Po zapaleniu palników, ustawić pokrętło w pozycji płomienia minimalnego i następnie zdjąć pokrętło (można je łatwo zdjąć wywierając niewielki nacisk). Przy użyciu małego wkrętaka można następnie wyregulować śrubę regulacyjną w sposób pokazany na . Obracanie śruby w kierunku zgodnym z ruchem wskazówek zegara powoduje zmniejszenie przepływu gazu, natomiast obracanie w kierunku przeciwnym do ruchu wskazówek zegara powoduje zwiększenie przepływu. Regulację należy przeprowadzać do momentu uzyskania płomienia o długości około 3-4 mm, poczym należy założyć pokrętło. Rysunku 9 W przypadku korzystania z butli z gazem płynnym (LPG) śrubę do regulacji płomienia minimalnego należy obrócić (zgodnie z kierunkiem ruchu wskazówek zegara) aż do oporu. Po przeprowadzeniu regulacji dla nowego rodzaju gazu, należy wymienić starą tabliczkę znamionową umieszczoną na urządzeniu na nową tabliczkę (znajdującą się na wyposażeniu płyty) odpowiednią dla rodzaju gazu, dla którego przeprowadzono regulację.

3. UŻYTKOWANIE PŁYTY - INSTRUKCJE DLA

UŻYTKOWNIKA Urządzenie może być używane wyłącznie do celu, do którego zostało przeznaczone, tzn. do przyrządzania potraw w gospodarstwie domowym, i jego używanie do wszelkich innych celów będzie traktowane jako niewłaściwe i może być niebezpieczne. Producent nie ponosi odpowiedzialności za wszelkie szkody spowodowane niewłaściwym użytkowaniem urządzenia.

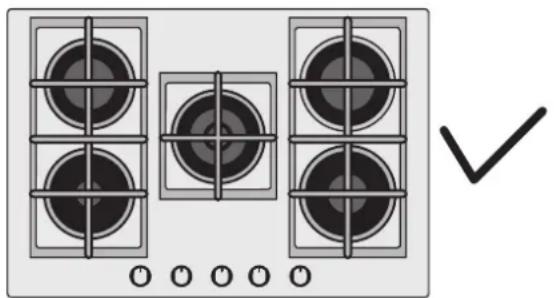

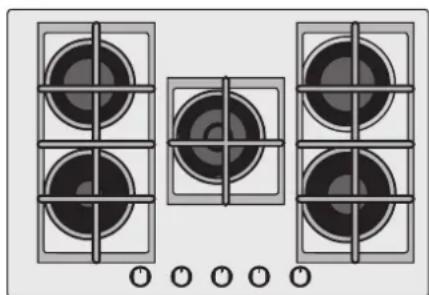

3.1. UŻYWANIE PALNIKÓW GAZOWYCH

° wcisnąć pokrętło i obrócić w kierunku przeciwnym do ruchu wskazówek zegara, w stronę symbolu większego płomienia i przytrzymać w pozycji wciśniętej przez 5 s po zapaleniu się. Aby zapalić palniki, należy wykonać następujące czynności: Przed włączeniem płyty gazowej należy się upewnić, że palniki i pokrywy palników są prawidłowo ustawione w ich położeniach. ° wcisnąć i obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, w stronę symbolu większego płomienia i przytrzymać w pozycji wciśniętej przez 5 s po zapaleniu się. System zapłonowy będzie generował iskry tak długo, jak długo będzie wciśnięte pokrętło sterujące. ° umieścić zapaloną zapałkę lub zapalniczkę w pobliżu palnika Ostrzeżenie: Jeśli urządzenie nie jest podłączone do zasilania elektrycznego, w celu zapalenia palnika należy użyć zapałek lub zapalniczki i wykonać następujące czynności: Ostrzeżenie: W każdym wypadku, jeśli po 5 sekundach palnik nie będzie się palił, należy zaprzestać używania urządzenia i poczekać co najmniej 1 minutę przed kolejną próbą zapalenia palnika. Płyta ta jest wyposażona w zapłon elektroniczny do zapalania palnika. OSTRZEŻENIE: W razie przypadkowego zgaśnięcia płomienia, należy wyłączyć palnik i spróbować powtórnie go zapalić dopiero po upływie co najmniej 1 minuty. Jeżeli z biegiem lat kurki gazowe zaczną się ciężko obracać, konieczne będzie ich naoliwienie. W przypadku korzystania z mniejszych naczyń, palnik należy wyregulować tak, aby płomień nie wychodził poza brzeg naczynia. Naczynia z wypukłym lub wklęsłym dnem nie powinny być używane. Czynność ta może być przeprowadzona wyłącznie przez wykwalifikowany personel serwisu. UWAGA: sprawdzić szczelność połączeń przewodów rurowych przy użyciu roztworu wody z mydłem. Nigdy nie należy do tego celu używać płomienia. Należy również upewnić się, że przewód elastyczny nie wejdzie w kontakt z ruchomą częścią szafki (np. szufladą), oraz że jest on ułożony w sposób wykluczający jego uszkodzenie. Ostrzeżenie: Jeżeli w pobliżu urządzenie wyczuwalny jest gaz, należy natychmiast odciąć dopływ gazu do urządzenia i wezwać instalatora. Nie próbować wykrywania nieszczelności przy pomocy otwartego płomienia. Przed użyciem palnika należy upewnić się, że obwody siatki środkują palnik zgodnie z poniższym rysunkiem. W przypadku korzystania z siatek żeliwnych; pod siatką znajduje się jej pozycja. Należy upewnić się, że w właściwa siatka stosowana jest w prawidłowym położeniu. Typ palnikaŚrednicanaczynia/garnka (cm) AUX

4,50 429 l/h 327 g/h W celu maksymalnego wykorzystania palników, należy używać naczyń z płaskim dnem o średnicy odpowiednio dopasowanej do wielkości palnika. TabelaA.

Niniejsze urządzenie przeznaczone jest do użytku domowego. Tabela 1

5. OBSŁUGA SERWISOWA

Przed zadzwonieniem do pracownika serwisu, należy upewnić się, że: Jeżeli nie można zidentyfikować źródła usterki:

• wtyczka jest prawidłowa umieszczona w gniazdku;

• nie ma awarii zasilania gazowego. urządzenie należy wyłączyć - nie próbować go samodzielnie naprawiać - zadzwonić do centrum serwisowego.

6. GOSPODARKA ODPADAMI I OCHRONA

ŚRODOWISKA Urządzenie jest zgodne z Europejską Dyrektywą 2009/142 / WE (GAD), a od dnia 21 kwietnia 2018 r. z rozporządzeniem w sprawie urządzeń spalających paliwa gazowe 2016/426 (GAR). Poprzez umieszczenie oznaczenia na tym produkcie poświadczamy na własną odpowiedzialność przestrzeganie wszystkich wymogów europejskich dotyczących bezpieczeństwa, ochrony zdrowia i środowiska określonych w przepisach dla tego produktu. Jeśli to możliwe, użyj pokrywki, aby przykryć patelnię. Wyreguluj płomień, aby nie zachodził na średnicę patelni.

OSZCZĘDNOŚĆ I SZACUNEK ŚRODOWISKA

Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską 2012/19 / UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zużyty sprzęt elektryczny i elektroniczny zawiera zarówno substancje zanieczyszczające (o negatywnym oddziaływaniu na środowisko naturalne), jak i podstawowe elementy (które można użytkować wielokrotnie). Ważne, aby zużyty sprzęt elektryczny i elektroniczny poddawać specjalnej obróbce w celu bezpiecznego usunięcia i pozbycia się wszystkich środków zanieczyszczających i odzyskania wszystkich surowców wtórnych. Poszczególne osoby odgrywają ważną rolę w zapobieganiu szkodliwemu oddziaływaniu zużytego sprzętu elektrycznego i elektronicznego na środowisko, ważne aby przestrzegać kilku podstawowych zasad:

• Zużyty sprzęt elektryczny i elektroniczny nie może być traktowany jako odpad komunalny.

• Zużyty sprzęt elektryczny i elektroniczny przekazuje się do właściwych punktów zbiórki prowadzonych przez gminy lub koncesjonowane firmy. W wielu krajach, gdzie jest dużo zużytego sprzętu elektrycznego i elektronicznego, odbiera się go z domów.

• gdy kupuje się nowe urządzenie, zużyte można zwrócić do sprzedawcy, który musi je przyjąć bezpłatnie, na zasadzie zamiany jeden za jeden, o ile urządzenie to jest tego samego rodzaju i ma takie same funkcje, jak urządzenie dostarczone.

Przed przystąpieniem do czyszczenia, należy upewnić się, że płyta wystygła. Wyjąc wtyczkę z gniazdka zasilania lub (w przypadku podłączenie bezpośredniego) wyłączyć zasilanie elektryczne. Do czyszczenia płyty nigdy nie należy używać środków ściernych, środków zawierających substancje żrące, wybielające lub kwasy. Należy również unikać stosowania substancji kwaśnych lub alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych, lakierowanych lub wykonanych ze stali nierdzewnej. OSTRZEŻENIE Do czyszczenia płyt gazowych nie wolno używać oczyszczaczy parowych.” Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych części, należy używać ciepłej wody z mydłem lub detergentu nie zawierającego substancji żrących. Do czyszczenie części ze stali nierdzewnej, należy używać odpowiedniego roztworu czyszczącego. Chromowane ruszty i palniki maja tendencję do ciemnienia w miarę ich używania. Jest to zjawisko normalne i nieuchronne, w żadnym stopniu jednak nie pogarszające funkcjonalności płyty gazowej. W każdym bądź razie, są one dostępne w naszym centrum serwisowym jako części zamienne. Istotne jest, aby palniki były umieszczone dokładnie na swoim miejscu. Chromowane ruszty i palniki Palniki można czyścić wodą z mydłem. Aby przywrócić ich oryginalny blask, należy stosować domowy płyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu, palniki należy wysuszyć i umieścić na płycie. Plytapalnika 4Gas-L1-STD 4Gas-L2-Diamond 4Gas-L3-BigRear 4Gas-L4-BigFront 5Gas-L5-Central 5Gas-L6-4+1 Palnik AUX/SR/2R AUX/SR/2R AUX/SR/R/DC AUX/SR/R/DC AUX/SR/2R/DC AUX/SR/2R/DC Type PVUH60MF PVUH60MF PVUH60MF PVUH60MF PVUH75MF PVUH75MF FFD TAK TAK TAK TAK TAK TAK AUX 1kW 1 1 1 1 1 1 SR 1,75 kW 2 1 1 1 1 2 R2,7kW 1 2 1 1 2 1 DC 4 kW Mono - - 1 - - - DC 4,2 kW Mono - - - 1 - 1 DC 4,5 kW Mono - - - - 1 - Nominalne cieplo wejsciowe 7,2kW 8,15kW 9,45kW NG 9,65 kW LPG 9,45kW 12,65kW NG 11,4kW LPG 11,2kW G20/20 mbar 686 l/h 776 l/h 900 l/h 920 l/h 1204 l/h 1085 l/h G30/28-30 mbar 524 g/h 593 g/h 688 g/h 688 g/h 920 g/h 814 g/h Klasa i nstalacj i 3 3 3 3 3 3 Napiecie / Czestotliwo sc V / Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz Moc elektryczna pobierana

Producent nie będzie ponosić odpowiedzialności za jakiekolwiek niedokładności wynikające z druku lub błęd w tłumaczenia występujące w niniejszej broszurze. Zastrzegamy sobie prawo do wprowadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szk d dla charakterystyk dotyczących bezpieczeństwa lub działania.
