HASZNÁLATI ÚTMUTATÓ OSF 443W OK

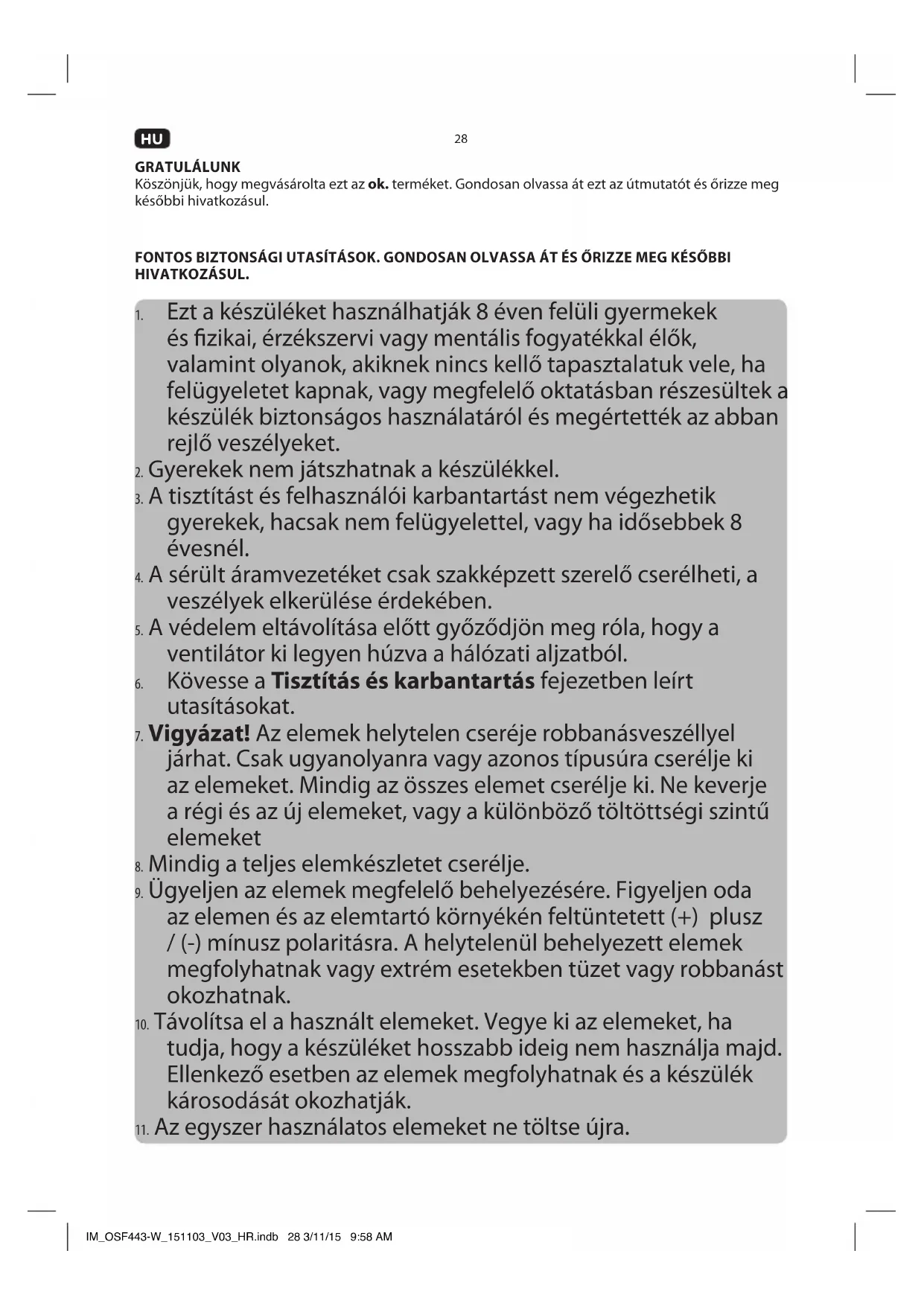

GRATULÁLUNK Köszönjük, hogy megvásárolta ezt az ok. terméket. Gondosan olvassa át ezt az útmutatót és őrizze meg későbbi hivatkozásul. FONTOS BIZTONSÁGI UTASÍTÁSOK. GONDOSAN OLVASSA ÁT ÉS ŐRIZZE MEG KÉSŐBBI HIVATKOZÁSUL.

Ezt a készüléket használhatják 8 éven felüli gyermekek és zikai, érzékszervi vagy mentális fogyatékkal élők, valamint olyanok, akiknek nincs kellő tapasztalatuk vele, ha felügyeletet kapnak, vagy megfelelő oktatásban részesültek a készülék biztonságos használatáról és megértették az abban rejlő veszélyeket.

2. Gyerekek nem játszhatnak a készülékkel.

3. A tisztítást és felhasználói karbantartást nem végezhetik

gyerekek, hacsak nem felügyelettel, vagy ha idősebbek 8 évesnél.

4. A sérült áramvezetéket csak szakképzett szerelő cserélheti, a

veszélyek elkerülése érdekében.

5. A védelem eltávolítása előtt győződjön meg róla, hogy a

ventilátor ki legyen húzva a hálózati aljzatból.

6. Kövesse a Tisztítás és karbantartás fejezetben leírt

7. Vigyázat! Az elemek helytelen cseréje robbanásveszéllyel

járhat. Csak ugyanolyanra vagy azonos típusúra cserélje ki az elemeket. Mindig az összes elemet cserélje ki. Ne keverje a régi és az új elemeket, vagy a különböző töltöttségi szintű elemeket

8. Mindig a teljes elemkészletet cserélje.

9. Ügyeljen az elemek megfelelő behelyezésére. Figyeljen oda

az elemen és az elemtartó környékén feltüntetett (+) plusz / (-) mínusz polaritásra. A helytelenül behelyezett elemek megfolyhatnak vagy extrém esetekben tüzet vagy robbanást okozhatnak.

10. Távolítsa el a használt elemeket. Vegye ki az elemeket, ha

tudja, hogy a készüléket hosszabb ideig nem használja majd. Ellenkező esetben az elemek megfolyhatnak és a készülék károsodását okozhatják.

11. Az egyszer használatos elemeket ne töltse újra.

12. A csatlakozásokat tilos rövidre zárni.

13. Ártalmatlanítás előtt vegye ki az elemeket a termékből.

14. Első használat előtt gyelmesen olvassa el ezt a használati útmutatót. A készülék karbantartásáról

illetve biztonságos használatáról lényeges információkat tartalmaz.

15. Tartsa meg a használati utasítást, hogy később is fellapozhassa, ha pedig a készüléket továbbadja,

16. Fordítson kiemelt gyelmet a használati utasításban és a terméken található gyelmeztetésekre.

17. Csak rendeltetésszerűen használja a készüléket. A nem rendeltetésszerű használat veszélyeket rejt.

18. A helytelen használatból származó sérülésekért vagy meghibásodásért a gyártó felelősséget nem

19. Ha olyan kiegészítő alkatrészeket használ, melyek nem szerepelnek a gyártó által ajánlottak között,

akkor az a garancia elvesztésével jár, valamint veszélyeket rejt magában.

20. Bekapcsolt állapotban soha ne hagyja felügyelet nélkül a készüléket.

21. Ne helyezzen nehéz tárgyakat a készülék tetjére.

22. Soha ne merítse a készülék elektromos alkatrészeit víz alá működtetés vagy tisztítás közben. Soha

ne tartsa folyóvíz alá a készüléket.

23. Soha, semmilyen körülmények között ne próbálja javítani a készüléket. Javítási vagy szervizelési

munkálatokkal a hivatásos szerviz-céget keresse meg.

24. Az otthonában található hálózati feszültségnek meg kell egyeznie a készüléken olvasható hálózati

25. A készülék áramtalanításához húzza ki a konnektorból. Ellenőrizze, hogy a hálózati aljzat megfelelő

26. Csak a csatlakozó kihúzása után lehet biztos benne, hogy a készüléket teljesen áramtalanította.

27. Vigyázzon, hogy az áramvezeték ne sérüljön, ha éles sarkokkal vagy kiszögellésekkel kerül

28. Tartsa távol a készüléket, beleértve az áramvezetéket és a csatlakozót is, mindenféle hőforrástól,

mint például sütők, főzőlapok, vagy más hőtermelő készülékek/tárgyak.

29. Csak a csatlakozónál fogva húzza ki a készüléket a konnektorból. A vezetéket ne húzza.

30. A készüléket húzza ki a konnektorból, ha nem használja, ha hibát észlel, ha tisztítja, vagy mielőtt

kiegészítő alkatrészeket szerel fel vagy le.

31. Ha az áramvezeték, vagy a készülék külső borítása megsérül, vagy ha leejtette, a készülék addig

nem használható, míg egy szakképzett szerelő meg nem győződik annak használhatóságáról.

32. A terméket lapos, szilárd és csúszásmentes felületre helyezze.

33. A terméket kizárólag száraz helyiségben használja, soha ne a szabadban.

34. Figyelmeztetés! Ne használja a terméket víz vagy nedvességforrás közelében – pl. nedves

alagsorban vagy úszómedence, fürdőkád mellett.

35. A terméket tartsa távol hőforrásoktól, például sütőktől, főzőlapoktól vagy más hőt termelő

készülékektől/tárgyaktól.

36. Védje a terméket az extrém hőtől és hidegtől, valamint a közvetlen napfénytől és portól.

37. Ne távolítsa el a védőburkolatot, és ne dugjon bele semmilyen tárgyat a készülék működése

38. Tisztítás előtt mindig várja meg, amíg a termék teljesen leáll, majd húzza ki az elektromos hálózati

39. A túlhevülést elkerülendő ne takarja le a terméket.

40. A kisgyerekek, gyerekek és idősek ne legyenek hosszabb időre kitéve hideg légfuvallatok

41. A terméket tartsa távol a lazán rögzített tárgyaktól, például növényektől, függönyöktől stb. A

termék csak teljesen összeszerelt állapotban csatlakoztatható az elektromos hálózathoz. IM_OSF443-W_151103_V03_HR.indb 29 3/11/15 9:58 AM30

42. Ne tegye ki az elemeket túlzott hőnek (pl. közvetlen napfénynek, tűznek), és soha ne dobja a tűzbe

azokat. Az elemek felrobbanhatnak.

43. Az elemeket tartsa gyerekek számára hozzá nem férhető helyen. Ha az elemet lenyelik, azonnal

44. Ha az elemek folynak, egy ruhával megfogva vegye ki azokat, és az előírt módon ártalmatlanítsa.

Óvja a bőrét és a szemét az elemben található savval való érintkezéstől. Ha a sav a szemébe kerül, sok vízzel alaposan öblítse ki, és azonnal forduljon orvoshoz. Ha a sav a bőrével érintkezik, sok vízzel és szappannal mossa le az érintett területet.

RENDELTETÉSSZERŰ HASZNÁLAT

A termék kizárólag helyiségek levegőjének keringetésére szolgál. Csak az alábbi útmutatónak megfelelően használja. Ettől eltérő használata a termék károsodását vagy személyi sérülést okozhat. Az Imtron GmbH semmilyen felelősséget nem vállal a termék meghibásodásáért, anyagi károkért vagy személyi sérülésekért, amelyek a termék gyelmetlen, szakszerűtlen, helytelen vagy nem a gyártó által megadott célra történő használatára vezethetők vissza. A KÉSZüLÉK RÉSZEI A. Elülső védőrács B. Kúpos rögzítő elem C. Ventilátor lapát D. Műanyag anya E. Hátulsó védőrács F. Oscillation (Forgatás) gomb G. Motoregység H. Motor tengely

I. Hálózati kábel a csatlakozó dugóval

J. Hosszabbító rúd K. Magasságállító gyűrű L. Talp burkolat M. Talp elemek N. Távirányító

1. Idő kijelző 1, 2, 4

2. Sebesség kijelző L, M, H

• Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolából. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal.

• Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval.

• A kicsomagolás után a Tisztítás és karbantartás fejeztben leírtak szerint járjon el. IM_OSF443-W_151103_V03_HR.indb 30 3/11/15 9:58 AM31

ÖSSZESZERELÉS ÉS FELÁLLÍTÁS

Szerelje össze a láb keresztbe fektetett részeit. Csavarja ki a négy csavart a láb részeiből.

A négy csavarral rögzítse a hosszabbító rudat a lábra. Ezután vegye le a magasságállító gyűrűt.

Csúsztassa az állvány fedelét a lábra felszerelt hosszabbító rúdra. Húzza ki a hosszabbító rudat, majd rögzítse a magasságállító gyűrűvel.

Szerelje fel a motor egységet a hosszabbító rúdra, és rögzítse a szárnyascsavarral.

Vegye le a rögzítőcsavart és a műanyag anyát a motor egységről. Tegye fel a hátsó védőrácsot a motor egységre.

Rögzítse a hátsó védőrácsot a műanyag anyával.

Csúsztassa rá a ventilátorlapátot a motor tengelyére úgy, hogy a csap a horonyba kerüljön. Rögzítse a ventilátorlapátot a rögzítőcsavarral a tengelyen.

Nyissa ki az elülső rács rögzítőkapcsait. Akassza az elülső rácsot a hátsó rácsra úgy, hogy a csavarfuratok a rácsok alján egymáshoz illeszkedjenek.

Tegye fel a csavart és az anyát a rács rögzítéséhez. Zárja vissza a rögzítőkapcsokat.

Tegye a készüléket egy stabil, vízszintes felületre. Állítsa be a kívánt szöget. HASZNÁLAT

Dugja be a terméket.

A ventilátor bekapcsolásához nyomja meg az ON/OFF gombot. Nyomja meg egymás után többször a SPEED gombot a ventillátor sebességének beállításához (L=alacsony; M=közepes; H=magas). Alternatív megoldásként használhatja a távirányító gombját a sebesség kiválasztásához. Nyomja meg a gombot a termék be/ki kapcsolásához.

Az időzített működéshez nyomja meg a TIMER vagy a gombot a távirányítón. Nyomja meg egymás után többször a TIMER vagy a gombot azon órák beállításához (1, 2, 4 óra) ami után a ventillátornak ki kell kapcsolni.

Nyomja meg az OSCILLATION/SWING gombot a forgatási funkció bekapcsolásához Vigyázat

• A terméket csak teljesen összeszerelt állapotban lehet az elektromos hálózathoz csatlakoztatni.

• A készüléket tilos szétszerelni működés közben, karbantartáshoz, tisztításhoz vagy más műveletekhez.

• A terméket tilos a talp nélkül vagy vízszintes helyzetben használni.

• A magasság vagy a szög beállítása előtt kapcsolja ki és húzza ki a fali aljzatból a ventilátort.

• A termék használatakor a védőrácsnak teljes bezárt állapotban kell lennie.

• Használat közben ne dugja az ujját vagy más tárgyat a rácsba.

• Húzza ki a hálózati dugaszt, ha egy ideig nem használja a készüléket. ELEMCSERE

Csúsztassa el az elemtartó fedelét a kinyitáshoz. Helyezzen be 2 LR03 (AAA) típusú elemet (nem tartozék), odagyelve az elemtartóban feltüntetett + és – polaritásra. Csúsztassa vissza a fedelet a bezáráshoz. IM_OSF443-W_151103_V03_HR.indb 31 3/11/15 9:58 AM32

• Figyelmeztetés! Tisztítás előtt mindig várja meg, amíg a termék teljesen leáll, majd húzza ki az elektromos hálózati aljzatból.

A tisztításhoz használjon puha törlőruhát. Ha a koszt nehéz eltávolítani, használjon enyhe tisztítószert.

• Ne használjon karcoló tisztítószereket vagy oldószereket, fém eszközöket vagy kemény kefét a tisztításhoz.

• Ne merítse vízbe vagy más folyadékba a ventilátort. Ne hagyja, hogy víz csepegjen a ventilátorra vagy a motor burkolatába.

• Tárolás előtt az összes alkatrészt alaposan szárítsa meg.

• A készüléket hűvös, száraz és tiszta helyen tárolja, gyerekek és háziállatok számára nem hozzáférhető helyen. SPECIFIKÁCIÓ Névleges feszültség : 220 - 240 V~, 50 Hz Névleges teljesítmény : 45 W Védelmi osztály : II Ventilátor átmérő : 400 mm Tömeg : kb. 2,98 kg Leírás Szimbólum Érték Egység Ventilátor maximális légáram F 84,1 m

/min Ventilátor teljesítményfelvétele P 40,0 W Üzemérték SV 2,1 (m

/min)/W Teljesítményfelvétel készenlét módban P

0,15 W Ventilátor hangnyomásszint L

54 dB(A) Maximális levegősebesség c 3,0 m/s Szezonális villamos fogyasztás Q 12,97 KWh/a Üzemérték mérési szabványa A Bizottság (EU) 206/2012 Sz. Rendelete IEC 60879:1986 EN 50564:2011 EN 60704-2-7:1998 EN 60704-1:2010 További részletekkel kapcsolatos elérhetőség Imtron GmbH Wankelstraße 5 85046 Ingolstadt Germany

Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforrásokat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal. Az elemek megsemmisítését végezze környezetbarát módon. Ne dobja az elemeket a háztartási hulladékok közé. Használja a helyi ártalmatlanító-begyűjtő rendszert, vagy kérje ki kereskedőjének tanácsát. IM_OSF443-W_151103_V03_HR.indb 32 3/11/15 9:58 AM33
