OSF 443W - Ventilator OK - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG OSF 443W OK

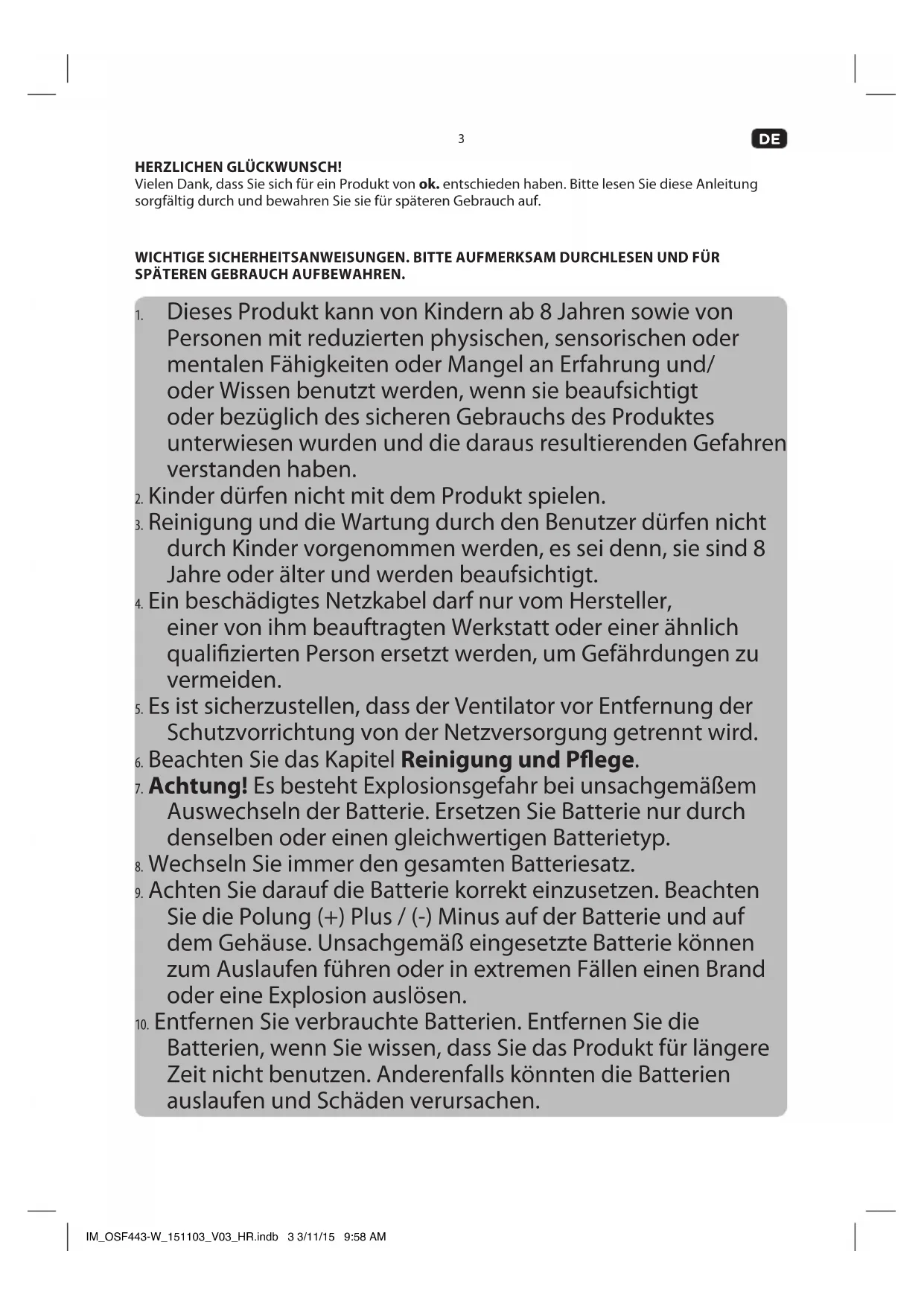

HERZLICHEN GLüCKWUNSCH! Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf. WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FüR SPÄTEREN GEBRAUCH AUFBEWAHREN.

Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

2. Kinder dürfen nicht mit dem Produkt spielen.

3. Reinigung und die Wartung durch den Benutzer dürfen nicht

durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

4. Ein beschädigtes Netzkabel darf nur vom Hersteller,

einer von ihm beauftragten Werkstatt oder einer ähnlich qualizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

5. Es ist sicherzustellen, dass der Ventilator vor Entfernung der

Schutzvorrichtung von der Netzversorgung getrennt wird.

6. Beachten Sie das Kapitel Reinigung und Pege.

7. Achtung! Es besteht Explosionsgefahr bei unsachgemäßem

Auswechseln der Batterie. Ersetzen Sie Batterie nur durch denselben oder einen gleichwertigen Batterietyp.

8. Wechseln Sie immer den gesamten Batteriesatz.

9. Achten Sie darauf die Batterie korrekt einzusetzen. Beachten

Sie die Polung (+) Plus / (-) Minus auf der Batterie und auf dem Gehäuse. Unsachgemäß eingesetzte Batterie können zum Auslaufen führen oder in extremen Fällen einen Brand oder eine Explosion auslösen.

10. Entfernen Sie verbrauchte Batterien. Entfernen Sie die

Batterien, wenn Sie wissen, dass Sie das Produkt für längere Zeit nicht benutzen. Anderenfalls könnten die Batterien auslaufen und Schäden verursachen. IM_OSF443-W_151103_V03_HR.indb 3 3/11/15 9:58 AM4

11. Nicht auadbare Batterien dürfen nicht wieder aufgeladen

12. Die Anschlüsse dürfen nicht kurzgeschlossen werden.

13. Entfernen Sie die Batterien bevor Sie das Produkt entsorgen.

14. Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch. Sie enthält

wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pege des Produktes.

15. Heben Sie die Bedienungsanleitung zum späteren Nachschlagen auf und geben Sie sie mit dem

16. Beachten Sie alle Warnungen auf dem Produkt und in dieser Bedienungsanleitung.

17. Benutzen Sie das Produkt nur für den vorgesehenen Zweck. Unsachgemäßer Gebrauch könnte zu

Gefährdungen führen.

18. Wenn Sie das Produkt nicht bestimmungsgemäß verwenden oder falsch bedienen, kann für daraus

resultierende Schäden keine Haftung übernommen werden.

19. Die Verwendung von Zubehör und Produktteilen, die vom Hersteller nicht ausdrücklich empfohlen

werden, kann Verletzungen oder Schäden verursachen und führt zum Verlust der Garantie.

20. Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

21. Stellen Sie keine Gegenstände auf das Produkt.

22. Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser

oder andere Flüssigkeiten. Halten Sie das Produkt nie unter ießendes Wasser.

23. Versuchen Sie niemals das Produkt selbst zu reparieren. Geben Sie das Produkt zur Wartung und

Reparatur an einen Fachhändler oder einen qualizierten Kundendienst.

24. Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

25. Der Netzstecker dient als Trennvorrichtung. Achten Sie darauf, dass der Netzstecker immer gut

zugänglich und erreichbar ist.

26. Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen.

27. Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

28. Halten Sie das Produkt einschließlich Netzkabel und Netzstecker von Hitzequellen, wie z. B.

Heizkörper, Öfen und anderen Hitze erzeugenden Geräten, fern.

29. Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am

30. Ziehen Sie den Netzstecker bei Nichtgebrauch, bei Störungen des Betriebes, bevor Sie Zubehör

anbringen oder entfernen und vor jeder Reinigung.

31. Wenn das Netzkabel oder das Gehäuse des Produktes beschädigt oder das Produkt

heruntergefallen ist, darf das Produkt nicht benutzt werden, bevor es von einem Fachmann überprüft worden ist.

32. Stellen Sie das Produkt auf eine ebene, stabile und rutschfeste Oberäche.

33. Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

34. Warnung! Benutzen Sie dieses Produkt nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B.

in einem feuchten Keller oder neben einem Schwimmbecken oder der Badewanne.

35. Halten Sie das Produkt von Hitzequellen, wie z.B. Heizkörper, Öfen und anderen Hitze erzeugenden

36. Schützen Sie das Produkt vor extremer Hitze und Kälte, direktem Sonnenlicht und Staub.

37. Während des Betriebs das Schutzgitter nicht entfernen und keine Gegenstände einführen.

38. Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie

dieses von der Steckdose.

39. Um ein Überhitzen zu vermeiden, das Produkt nicht abdecken.

40. Kleinkinder, Kinder und ältere Personen sollten nicht über längere Zeit kalten Luftströmen

41. Das Produkt von losen Gegenständen wie Panzen, Vorhänge usw. Fernhalten.

Hinweise zu Batterien

42. Setzen Sie Batterien niemals übermäßiger Hitze (z.B. pralle Sonne, Feuer) aus und werfen Sie sie

niemals in Feuer. Die Batterien könnten explodieren.

43. Bewahren Sie Batterien außerhalb der Reichweite von Kleinkindern auf. Wurden Batterien

verschluckt, suchen Sie sofort ärztliche Hilfe auf.

44. Sollten Batterien einmal ausgelaufen sein, entnehmen Sie diese mit Hilfe eines Tuches aus dem

Batteriefach und entsorgen Sie sie bestimmungsgemäß. Vermeiden Sie Hautund Augenkontakt mit der Batteriesäure. Sollten Sie doch einmal Augenkontakt mit Batteriesäure erfahren, spülen Sie die Augen mit viel Wasser aus und kontaktieren umgehend einen Arzt. Bei Kontakt der Batteriesäure mit der Haut, waschen Sie die Stelle mit viel Wasser und Seife ab.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient nur zur Umwälzung der Raumluft. Jede andere Verwendung kann zu Schäden am Gerät oder zu Verletzungen führen. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts. BAUTEILE A. Schutzgitter (vorne) B. Spinner C. Ventilatorügel D. Kunststomutter E. Schutzgitter (hinten) F. Oszillationsknopf G. Motoreinheit H. Motorwelle

I. Netzkabel mit Netzstecker

J. Teleskopstange K. Höheneinstellring L. Standfußabdeckung M. Standfußteile N. Fernbedienung

1. Geschwindigkeitstaste

1. Stundenanzeige 1, 2, 4

2. Geschwindigkeitsstufe-Anzeige L, M, H

4. Ein-/Aus/Geschwindigkeitstaste

VOR DEM ERSTEN GEBRAUCH

• Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

• Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

• Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pege. IM_OSF443-W_151103_V03_HR.indb 5 3/11/15 9:58 AM6

Die zwei Standfußteile über Kreuz montieren. Die vier Schrauben aus den Standfußteilen entfernen.

Mit Hilfe der vier Schrauben die Teleskopstange auf den Standfuß montieren. Anschließend den Höheneinstellring entfernen.

Die Standfußabdeckung über die Teleskopstange auf den Standfuß schieben. Die Teleskopstange ausziehen und durch Montieren und Festziehen des Höheneinstellringes xieren.

Die Motoreinheit an der Teleskopstange montieren und mit der Feststellschraube xieren.

Der Spinner und die Kunststomutter von der Motoreinheit entfernen. Das hintere Schutzgitter an die Motoreinheit montieren.

Das hintere Schutzgitter mit der Kunststomutter sichern.

Den Ventilatorügel so auf die Motorwelle schieben, dass der Stift in die Nut einrastet. Zum Sichern des Ventilatorügels den Spinner auf der Welle anziehen.

Die Klammern am vorderen Schutzgitter önen. Das vordere Schutzgitter in das hintere Schutzgitter einhängen. Die Schraublöcher an der Unterseite der Schutzgitter aufeinander ausrichten.

Die Schutzgitter mit Hilfe von Schraube und Mutter xieren. Die Klammern schließen.

Auf stabilen und ebenen Untergrund aufstellen. Den gewünschten Neigungswinkel und gewünschte Höhe einstellen. BETRIEB

Den Netzstecker einstecken.

Zum Einschalten des Ventilators auf ON/OFF-SPEED drücken und wiederholt betätigen, um die gewünschte Ventilatorgeschwindigkeit (L=Low/Schwach; M=Mittel; H=Hoch) zu wählen. Alternativ können Sie die Einstellung auch über die Fernbedienung mit der Taste einstellen. Zum Ein-/ Auschalten die Taste drücken.

Für den Timer-Betrieb auf die TIMER-Taste des Produktes oder auf die Taste der Fernbedienung drücken. Wiederholt die TIMER-Taste betätigen, um die Zeitdauer (1, 2, 4 Stunden) einzustellen, nach welcher sich der Ventilator ausschalten soll.

Für die Oszillationsfunktion den Oszillationsknopf nach unten drücken. Den Oszillationsknopf nach oben ziehen, um die Oszillationsfunktion zu stoppen. Vorsicht

• Das Gerät darf erst nach abgeschlossener Montage an das Netz angeschlossen werden.

• Das Gerät darf während des Betriebes, der allgemeinen Wartung, Reinigung und Benutzerwartung nicht demontiert werden.

• Das Gerät darf auf keinen Fall ohne Standfuß oder in horizontaler Lage verwendet werden.

• Vor der Höhen- oder Neigungswinkeleinstellung das Gerät ausschalten und den Netzstecker ziehen.

• Während des Betriebes muss das Schutzgitter vollständig geschlossen sein.

• Während des Betriebes nicht die Finger oder irgendwelche Gegenstände in das Gerät stecken.

• Den Netzstecker aus der Steckdose ziehen. BATTERIEWECHSELN

Das Batteriefach der Fernbedienung önen. 2 x LR03-Batterien (AAA) (nicht beinhaltet) unter Beachtung der Polaritätskennzeichnung (+ und -) auf den Batterien und im Batteriefach einlegen. Zum Schließen die Batteriefachabdeckung schieben, sodass sie einrastet. IM_OSF443-W_151103_V03_HR.indb 6 3/11/15 9:58 AM7

REINIGUNG UND PFLEGE

• Achtung! Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.

Verwenden Sie zur Reinigung ein weiches Tuch. Sollten sich Schmutz oder Verunreinigungen nicht leicht entfernen lassen, verwenden Sie eine milde Seifenlauge.

• Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel, Metallbesteck oder harte Bürsten.

• Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Es darf kein Wasser auf oder in das Motorgehäuse des Ventilators tropfen.

• Trocknen Sie alle Bauteile gründlich, bevor diese gelagert werden.

• Lagern Sie das Gerät in einer kühlen, trockenen und sauberen Umgebung. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Tieren auf. TECHNISCHE DATEN Nennspannung : 220 - 240 V~, 50 Hz Nenneingangsleistung : 45 W Schutzklasse : II Durchmesser des Ventilators : 400 mm Gewicht : ca. 2,98 kg Bezeichnung Symbol Wert Einheit Maximaler Volumenstrom F 84,1 m

/min Ventilator-Leistungsaufnahme P 40,0 W Serviceverhältnis SV 2,1 (m

/min)/W Leistungsaufnahme im Bereitschaftszustand P

0,15 W Ventilator-Schallleistungspegel L

54 dB(A) Maximale Luftgeschwindigkeit c 3,0 m/s Jährlicher Stromverbrauch Q 12,97 KWh/a Messnorm für die Ermittlung des Serviceverhältnisses Commission Regulation (EU) No 206/2012 IEC 60879:1986 EN 50564:2011 EN 60704-2-7:1998 EN 60704-1:2010 Kontaktadresse für weitere Informationen Imtron GmbH Wankelstraße 5 85046 Ingolstadt Germany ENTSORGUNG Das Produkt nicht im Hausmüll entsorgen. Das Produkt ist an den ausgewiesenen Sammelstellen für elektrische und elektronische Geräte zu entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige Behörde am Ort. Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmüll. Benutzen Sie bitte die Rückgabeund Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. IM_OSF443-W_151103_V03_HR.indb 7 3/11/15 9:58 AM8

Imtron GmbH Wankelstraße 5 85046 Ingolstadt Germany
