INSTRUKCJA OBSŁUGI OSF 443W OK

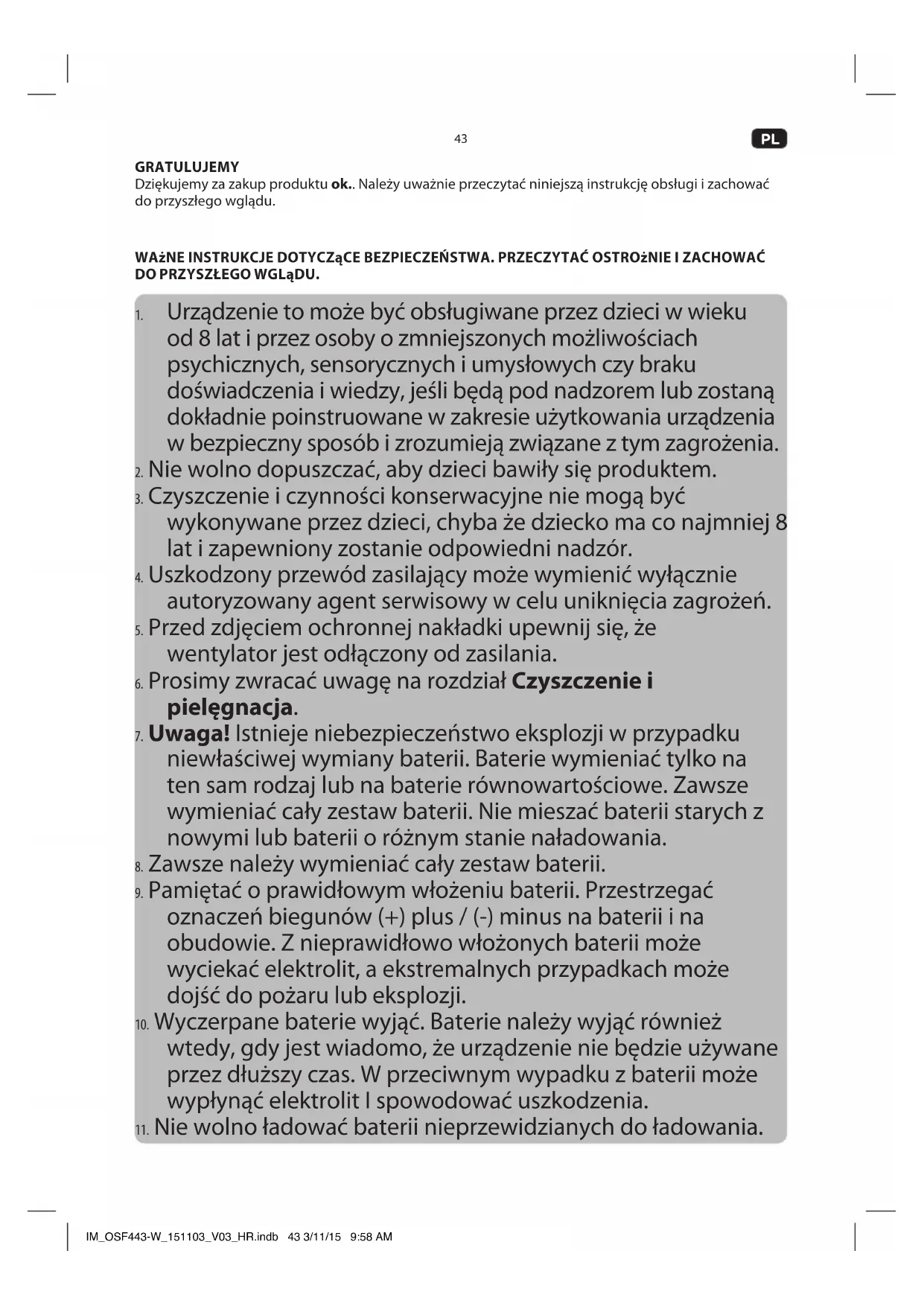

GRATULUJEMY Dziękujemy za zakup produktu ok.. Należy uważnie przeczytać niniejszą instrukcję obsługi i zachować do przyszłego wglądu. WAżNE INSTRUKCJE DOTYCZąCE BEZPIECZEńSTWA. PRZECZYTAĆ OSTROżNIE I ZACHOWAĆ DO PRZYSZŁEGO WGLąDU.

Urządzenie to może być obsługiwane przez dzieci w wieku od 8 lat i przez osoby o zmniejszonych możliwościach psychicznych, sensorycznych i umysłowych czy braku doświadczenia i wiedzy, jeśli będą pod nadzorem lub zostaną dokładnie poinstruowane w zakresie użytkowania urządzenia w bezpieczny sposób i zrozumieją związane z tym zagrożenia.

2. Nie wolno dopuszczać, aby dzieci bawiły się produktem.

3. Czyszczenie i czynności konserwacyjne nie mogą być

wykonywane przez dzieci, chyba że dziecko ma co najmniej 8 lat i zapewniony zostanie odpowiedni nadzór.

4. Uszkodzony przewód zasilający może wymienić wyłącznie

autoryzowany agent serwisowy w celu uniknięcia zagrożeń.

5. Przed zdjęciem ochronnej nakładki upewnij się, że

wentylator jest odłączony od zasilania.

6. Prosimy zwracać uwagę na rozdział Czyszczenie i

7. Uwaga! Istnieje niebezpieczeństwo eksplozji w przypadku

niewłaściwej wymiany baterii. Baterie wymieniać tylko na ten sam rodzaj lub na baterie równowartościowe. Zawsze wymieniać cały zestaw baterii. Nie mieszać baterii starych z nowymi lub baterii o różnym stanie naładowania.

8. Zawsze należy wymieniać cały zestaw baterii.

9. Pamiętać o prawidłowym włożeniu baterii. Przestrzegać

oznaczeń biegunów (+) plus / (-) minus na baterii i na obudowie. Z nieprawidłowo włożonych baterii może wyciekać elektrolit, a ekstremalnych przypadkach może dojść do pożaru lub eksplozji.

10. Wyczerpane baterie wyjąć. Baterie należy wyjąć również

wtedy, gdy jest wiadomo, że urządzenie nie będzie używane przez dłuższy czas. W przeciwnym wypadku z baterii może wypłynąć elektrolit I spowodować uszkodzenia.

11. Nie wolno ładować baterii nieprzewidzianych do ładowania.

12. Połączenie baterii nie może wywoływać spięcia.

13. Przed usunięciem urządzenia wyjmij z niego baterie.

14. Najpierw należy uważnie przeczytać tę instrukcję. Zawiera ona istotne informacje dotyczące

bezpieczeństwa, jak też użytkowania i konserwacji sprzętu.

15. Zachować tę instrukcję na przyszłość i przechowywać ją wraz z produktem.

16. Zwrócić szczególną uwagę na ostrzeżenia na produkcie oraz te w instrukcji.

17. Produkt użytkować tylko zgodnie z jego przeznaczeniem. Niewłaściwe użytkowanie może

prowadzić do powstawania zagrożeń.

18. W przypadku niewłaściwego używania czy złej obsługi, producent nie ponosi odpowiedzialności za

19. Użycie akcesoriów i elementów składowych w sposób niezgodny z zaleceniami producenta może

spowodować uszkodzenie ciała lub szkody materialne oraz utratę gwarancji.

20. Nigdy nie pozostawiać włączonego produktu bez nadzoru.

21. Nie kłaść na produkcie żadnych ciężkich przedmiotów.

22. W trakcie czyszczenia czy użytkowania nigdy nie zanurzać podzespołów elektrycznych produktu w

wodzie. Nigdy nie wkładać produktu pod strumień bieżącej wody.

23. Nie próbować samemu naprawiać produktu. W celu przeprowadzenia obsługi i napraw należy

kontaktować się z przedstawicielem autoryzowanego serwisu.

24. Napięcie sieci zasilania musi być zgodne z informacją o napięciu nominalnym, znajdującą się na

tabliczce znamionowej produkt.

25. Jako wyłącznik produktu służy wtyczka zasilania. Należy upewnić się, czy wtyczka zasilania jest

26. Tylko wyjęcie wtyczki z gniazdka zasilania całkowicie odłącza produkt od sieci zasilania.

27. Unikać uszkodzeń kabla zasilania, które mogą być spowodowane skręceniem się kabla czy jego

kontaktu z ostrymi krawędziami.

28. Produkt ten wraz z jego kablem zasilania i wtyczką trzymać z dala od wszystkich źródeł ciepła,

takich jak np.: kuchenki mikrofalowe, płyty grzejne i inne urządzenia/obiekty wytwarzające ciepło.

29. Odłączać z gniazdka zasilania tylko poprzez chwyt dłonią za wtyczkę. Nie ciągnąć za kabel.

30. Wyjmować wtyczkę z gniazdka, gdy produkt nie jest używany, w przypadku uszkodzenia, przed

podłączeniem lub odłączeniem akcesoriów oraz przed każdym czyszczeniem.

31. W przypadku uszkodzenia kabla zasilania lub upadku samego produktu, nie należy go używać,

zanim nie będzie sprawdzone przez autoryzowanego przedstawiciela serwisowego.

32. Umieść urządzenie na płaskiej, solidnej i nieśliskiej powierzchni.

33. Używaj tego produktu tylko w suchych pomieszczeniach i nigdy na zewnątrz.

34. Uwaga! Nie używaj tego produktu w pobliżu wody lub wysokiej wilgotności, np.: w wilgotnej

piwnicy lub obok basenu lub wanny.

35. Trzymaj produkt z daleka od źródeł ciepła, takich jak: piekarniki, gorące talerze lub inne urządzenia

lub obiekty wytwarzające ciepło.

36. Chroń produkt przed skrajnym gorącem i zimnem, jak również przed bezpośrednim działaniem

promieni słonecznych i kurzu.

37. Nie usuwaj osłony i nie wkładaj żadnych przedmiotów w trakcie pracy.

38. Przed czyszczeniem poczekaj, aż urządzenie zatrzyma się całkowicie i wyłącz go z kontaktu.

39. Aby uniknąć przegrzania nie przykrywaj produktu.

40. Niemowlęta, dzieci i osoby starsze nie powinny być wystawiane na nawiew zimnego powietrza

41. Trzymaj produkt z daleka od luźnych przedmiotów, takich jak: rośliny, zasłony, itp. Urządzenie

można podłączyć do prądu dopiero po jego całkowitym złożeniu. IM_OSF443-W_151103_V03_HR.indb 44 3/11/15 9:58 AM45

Wskazówki dotyczące baterii

42. Baterii nie wolno nigdy narażać na zbyt wysokie temperatury (np. Bezpośrednie promieniowanie

łoneczne, ogień) I wrzucać ich do ognia. Baterie mogłyby eksplodować.

43. Baterie przechowywać poza zasięgiem małych dzieci. Jeżeli dojdzie do połknięcia baterii, należy

natychmiast udać się do lekarza.

44. Jeżeli jednak dojdzie do wypłynięcia elektrolitu, baterie wyjąć z przegrody chwytając je przez

ściereczkę i poddać ją przepisowej utylizacji. Unikać kontaktu skóry I oczu z elektrolitem. W przypadku nastąpienia kontaktu oczu z elektrolitem należy je dokładnie przepłukać dużą ilością wody i skontaktować się bezzwłocznie z lekarzem. W przypadku kontaktu elektrolitu ze skórą miejsce to należy umyć dokładnie wodą. PRZEZNACZENIE UżYTKOWE Produkt jest przeznaczony do użytkowania wyłącznie w dobrze wietrzonym pomieszczeniu. Używaj wyłącznie zgodnie z tą instrukcją. Jakikolwiek inny sposób użytkowania może doprowadzić do uszkodzenia urządzenia lub obrażeń. Firma Imtron GmbH nie ponosi odpowiedzialności za uszkodzenia produktu, uszkodzenia mienia ani za szkody osobiste wynikłe z nieostrożnego lub niewłaściwego użytkowania produktu albo z użytkowania produktu niezgodnego z jego przeznaczeniem określonym przez producenta. BUDOWA A. Osłona przednia B. Kołpak śmigła C. Łopatka wentylatora D. Plastikowa nakrętka E. Osłona tylna F. Pokrętło oscylacji G. Zespół silnika H. Wał silnika

I. Przewód zasilania z wtyczką

J. Tyczka teleskopowa K. Pierścień regulacji wysokości L. Osłona stojaka M. Elementy nóżki N. Pilot zdalnego sterowania

1. Przycisk prędkości

O. Przycisk sterowania

1. Wskaźnik czasu 1, 2, 4

2. Wskaźnik prędkości L, M, H (niska, średnia, wysoka)

• Produkt wraz z wyposażeniem należy ostrożnie wyjąć z oryginalnego opakowania. Zaleca się zachowanie oryginalnego opakowania dla późniejszego przechowywania. W celu wyrzucenia oryginalnego opakowania należy postępować zgodnie z obowiązującymi przepisamia dotyczącymi utylizacji. W przypadku pytań dotyczących prawidłowej utylizacji należy zasięgnać porady w miejscowej gminie.

• Zawartość opakowania należy sprawdzić pod względem kompletności i uszkodzeń. W przypadku braku części w opakowaniu lub w razie stwierdzenia uszkodzeń należy skontaktować się z punktem sprzedaży.

• Po wypakowaniu urządzenia zapoznaj się z rozdziałem Czyszczenie i pielęgnacja. IM_OSF443-W_151103_V03_HR.indb 45 3/11/15 9:58 AM46

Zmontuj dwie stopki w pozycji skrzyżowanej. Wyjmij z nich cztery śrubki.

Użyj czterech śrubek do przymocowania nogi do stopek. Odkręć pierścień do regulacji wysokości.

Nasuń osłonę stojaka na nogę i stopki. Wysuń przedłużkę i zabezpiecz pierścieniem do regulacji wysokości.

Do przedłużki przymocuj zespół napędowy i zabezpiecz śrubą radełkowaną.

Zdejmij z zespołu napędowego kołpak I plastikową nakrętkę. Przymocuj osłonę tylną do zespołu napędowego.

Zabezpiecz osłonę tylną plastikową nakrętką.

Nasuń wirnik wentylatora na wałek napędowy tak, aby jego trzpień zablokował się w zagłębieniu. Zabezpiecz wirnik wentylatora poprzez dokręcenie go kołpakiem do wałka napędowego.

Odblokuj zatrzaski przedniej osłony. Przymocuj osłonę przednią do tylnej, wyrównując wg otworów na śrubkę u dołu osłon.

Skręć śrubką obie osłony. Upewnij się, że zatrzaski są zablokowane.

Umieść na stabilnej powierzchni. Ustaw pod żądanym kątem. OBSŁUGA

Podłącz urządzenie do prądu.

Naciśnij przycisk WŁ./WYŁ., aby włączyć wentylator. Naciskaj przycisk PRĘDKOŚCI, aby przełączać na różne prędkości pracy wentylatora (L=niska; M=średnia; H=wysoka). Alternatywnie możesz użyć przycisku na pilocie zdalnego sterowania, aby wybrać odpowiednią prędkość. Naciśnij przycisk , aby włączyć/wyłączyć urządzenie.

Naciśnij przycisk TIMER (zegar) lub przycisk na pilocie zdalnego sterowania, aby uruchomić funkcję działania czasowego. Naciskiaj przycisk TIMER (zegar) lub przycisk , aby ustawić godziny (1, 2, 4 godziny), po których wentylator ma zostać wyłączony.

Naciśnij pokrętło OSCILLATION/SWING (oscylacja/kołysanie), aby włączyć funkcję oscylacji wentylatora. Ostrzeżenie

• Urządzenie można podłączyć do prądu dopiero po jego całkowitym złożeniu.

• Urządzenia nie można rozbierać w trakcie jego pracy, czyszczenia i ogólnego użytkowania.

• Urządzenia nie można używać bez podstawki lub w pozycji poziomej.

• Urządzenie należy wyłączyć i wyjąć wtyczkę z kontaktu przed regulowaniem wysokości i żądanego kąta.

• Podczas użytkowania urządzenia osłona musi być całkowicie zamknięta.

• Podczas użytkowania nie należy wkładać palców ani żadnych innych obiektów w osłonę.

• Odłącz urządzenie od zasilania, gdy nie jest używane. WYMIANA BATERII

Zsuń pokrywkę z przegródki na baterie. Włóż do przegródki 2 baterie (nie dołączonym do zestawu) typu LR03 (AAA), zwracając uwagę na właściwe umiejscowienie „plusa“ i „minusa“. Nasuń do końca pokrywkę. IM_OSF443-W_151103_V03_HR.indb 46 3/11/15 9:58 AM47

• Uwaga! Przed czyszczeniem poczekaj, aż urządzenie zatrzyma się całkowicie i wyłącz go z kontaktu.

Do czyszczenia używaj miękkiej ściereczki. Jeśli trudno jest usunąć zabrudzenia, użyj łagodnego środka czyszczącego.

• Nie używaj do czyszczenia rozpuszczalników ani żrących środków, przyrządów metalowych i twardych szczoteczek.

• Nie zanurzaj wentylatora w wodzie lub innym płynie. Nie pozwól, aby woda kapała na lub do obudowy silniczka.

• Przed schowaniem wysusz dokładnie wszystkie części.

• Przechowuj urządzenie w chłodnym, suchym i czystym miejscu, z dala od dzieci i zwierząt. SPECYFIKACJA TECHNICZNA Napięcie : 220 - 240 V~, 50 Hz Moc : 45 W Klasa ochrony : II Średnica wentylatora : 400 mm Waga : ok. 2,98 kg Opis Symbol Wartość Jednostka Maksymalna wydajność wentylatora F 84,1 m

/min Moc wentylatora: P 40,0 W Wydajność w stosunku do pobieranej mocy SV 2,1 (m

/min)/W Pobór mocy w trybie oczekiwania P

0,15 W Poziom hałasu L

54 dB(A) Maksymalna prędkość powietrza c 3,0 m/s Sezonowe zużycie energii elektrycznej Q 12,97 KWh/a Standardy pomiaru wydajności w stosunku do pobieranej mocy Przepisy Komisji (EU) Nr 206/2012 IEC 60879:1986 EN 50564:2011 EN 60704-2-7:1998 EN 60704-1:2010 Dane kontaktowe w celu uzyskania więcej informacji Imtron GmbH Wankelstraße 5 85046 Ingolstadt Germany UTYLIZACJA Nie wyrzucać urządzenia do ogólnego domowego kosza na śmieci. Należy je oddać w specjalnym punkcie zbiórki elektrycznego i elektronicznego przeznaczonego do recyklingu. W ten sposób przyczynią się Państwo do redukcji zużycia zasobów oraz do ochrony środowiska. Aby uzyskać więcej informacji na ten temat, proszę skontaktować się ze sprzedawcą lub odpowiednim urzędem. Prosimy zutylizować baterie w sposób przyjazny dla środowiska. Nie wolno wyrzucać baterii wraz zinnymi odpadkami gospodarstwa domowego. W celu znalezienia odpowiedniego punktu zbiórki baterii należy skontaktować się ze sprzedawcą. IM_OSF443-W_151103_V03_HR.indb 47 3/11/15 9:58 AM48
