HASZNÁLATI ÚTMUTATÓ Predator X35 ACER
Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)
Fontos biztonsági tudnivalók
Olvassa el figyelmesen a következő tudnivalókat.
- Az LCD monitor képemyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
- Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
- Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMEZZEN VAGY ÖNTÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
- NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN.
- Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
- Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
- Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
- Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
- Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
- A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
- A monitor és a számítógép közötti kábel elkopott vagy megsérült.
- Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
- Az LCD burkolata megsérült.
A monitor csatlakoztatása a talphoz
- Vegye ki a monitor talpát a csomagból, és helyezze azt egy sík, stabil felületre.
- Vegye ki a monitort a csomagolásból.
- Csatlakoztassa a monitor tartókarját a talphoz.
Győződjön meg róla, hogy a talp és a monitor tartókarja megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén) - A csavar elforgatásával rögzítse a talpat a monitor tartókarjához. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

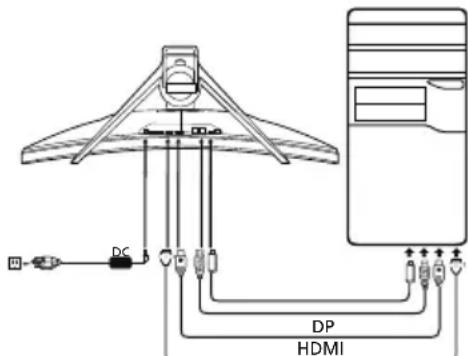

A monitor számítógéphez csatlakoztatása
- Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
- 2-1 HDMI-kábel csatlakoztatása
a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez.
HDMI használatakor az I/O port forrásának elindításához bármelyik gombot megnyomhatja, kivéve a bekapcsológombot.
2-2 DP-kábel csatlakoztatása (alapértelmezett bemenet)
a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.
- Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
- Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
- Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

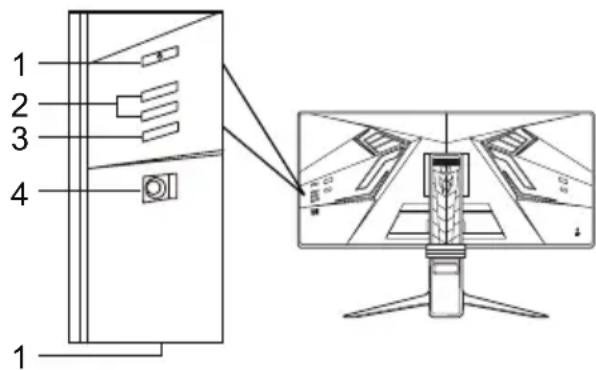

Külső kezelőszervek
Szám Elem Leírás
| 1 | Bekapcsológomb/ jelzöfény | Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/ energiatakarékos módot jerzi. |
| 2 | 1., 2. gyorsgombok | Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására. |
| 3 | Bemenet gomb | A bemeneti források kőtzi valtásra szolgál. |
| 4 | Navigácios/OK gomb | Nyomja meg az OSD menu aktiválásához, majd használja vezérólgomgbkét a kivist funkció kijelölésére. Nyomja meg üjra a kijelöl element kiválasztásához. |
Előírások és biztonsági megjegyzések
FCC-megjegyzés
A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát használ, használ és sugároz. Ha a készüléket nem a gyártó utasításai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.
Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:
Fordítsa el vagy helyezze a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.
CE megfelelőségi nyilatkozat
Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamos termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.
Megjegyzés:
A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.
Megjegyzés: Árnyékolt kábelek
Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.
Megjegyzés: Perifériák
A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.
Figyelem
A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.
Üzemi feltételek
A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.
Megjegyzés: Kanadai felhasználók
Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.
Készülékek magánháztartásban történő selejtezése az Európai Unió területén
A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.
MŰSZAKI ADATOK
| LCD-panel | Meghajtórendszer Színes | TFT LCD |
| Méret 35°W (88,9 cm) | |
| Képpontmérét 0,24 mm (víszintes) x 0,24 mm (függöleges) |
| Fényerő | Nativ: 600 cd/m2; HDR mód: 1000 cd/m2 (csúsçerték) |
| Kontraszt 2500:1 | |
| Betekintési szög | 178° (víszintes) 178° (függöleges) (CR=10) |
| Válaszidő 2 ms (GTG) | |
| Panellipus VA | |
| Víszintes frekvencia | HDMI: 30 - 150 KHzDP: 88 - 282 KHz |
| Függöleges frekvencia | HDMI: 24 - 100 HPD: 24 - 180 Hz |
| Megjelenithető színek 16,7 millióno | |
| Videoórajel | HDMI 2.0: 543,5 MHzDP 1.4: 1017 MHzDP 1.4: 1056 MHz (DP-túlvajtás funkció = BE) |
| Maximális felbontás | HDMI: 3440 x 1440 @ 100 HzDP: 3440 x 1440 @ 180 HzDP: 3440 x 1440 @ 200 Hz (Túlvuszás módCsak a G-Sync-hez) |
| Plug&Play VESA DDCCI/DDC2B | |
| Energiagazdaságosság bisorolás D | |
| *Éves energiagogyasztás | 145 (kWh) (a HDMI bemenettel rendelkező tipus esétén) |
| Fogyasztás(200 nit fényerő mellett) | Bekapcsolt állapot 64,1 W | (jellemző) |
| Alvo állapot 0,50 W (jellemző) | |
| Kikapcsolt állapot 0,50 W | (jellemző) |
| Bemeneti csatlakozó | HDMI DP |
| Bemeneti videoejl | HDMI-jelDP |
| Hangszörök | 4 W x 2 |
| USB-csatlakozó | USB 3.0 x 3 |
| Maximális képernyöméret | Víszintesen: 819,408 mmFüggölegesen: 345,888 mm |
| Áramforrás | 20V --- 14A |
| Környezetre vonaquatekő kõvetelmények: | Mūkódési hörmséklet: 0 - 40 °CTárolas hörmséklet: -20 - 60 °CMūkódési páratartalom: 20 - 80% |
| Mérétek | 833 (sze) x 450,5 - 580,5 (ma) x 309 (mé) mm |
| Tömeg (netto) | 13,39 kg (netto) |
| Mechanikai jellemző | Dóles: -5° és +25° közott (Csak a készülék legmagasabb pontján merhető 25 fokos döléssőg)Elfordulás: -30° és +30° közottMagasságbeállitas: 0 - 130 mmElfordltható: NemLevehető talp: Van |
| Külső kezelöszerrek | Kapcsoló/gombok | Bekapcsológomb1. gyorsgomb2. gyorsgomb |
| Funkclók | FényerőKontrasztKék fényDark BoostHättérvilapláti sévalSZDR Variable BacklightAutomalikus fényerőAutomaticus fekeleszintRelativ GammaSDR Colors sRGBDP YCbCr sRGBHDMI YCbCr sRGBSzinhörmésékletHangerőOver DriveTühlajts |
| A műszaki adatok ertesités někúl ványtozhatnak. |
Az Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.
* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
