NÁVOD K OBSLUZE Predator X35 ACER
Monitor LCD Acer - Průvodce pro rychlé nastavení (QSG)
Důležité bezpečnostní upozornění
Pečlivě si přečtěte následující pokyny.
- Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědel a šetrně vyčistěte obrazovku. - PRIMO NA OBRAZOVKAU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. - NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
- Společnost Acer nenese odpovědnost za škody vzniklé používáním čisticích prostředků na bázi čpavku nebo alkoholu.
- Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
- Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
- Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
- Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
- Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.
Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.
Upevnění monitoru k základně
- Vyjměte základnu monitoru z obalu a položte ji na stabilní a rovnou pracovní desku.
- Vyjměte monitor z obalu.
- Upevněte monitor k základně.
- Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely)
- Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

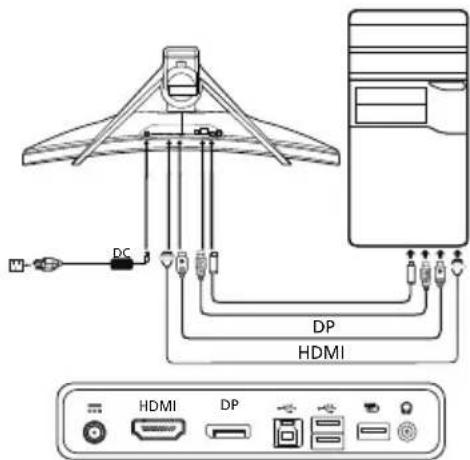

Připojení monitoru k počítači
- Vypněte monitor a odpojte napájecí kabel počítače.
- 2-1 Připojení kabelu HDMI
a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.
Pokud využíváte HDMI, je možné pomocí kteréhokoli tlačítka vyjma tlačítka napájení aktivovat port I/O jako zdroj.
2-2 Připojení kabelu DP (vstup/výstup)
a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.
- Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
- Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
- Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/
VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

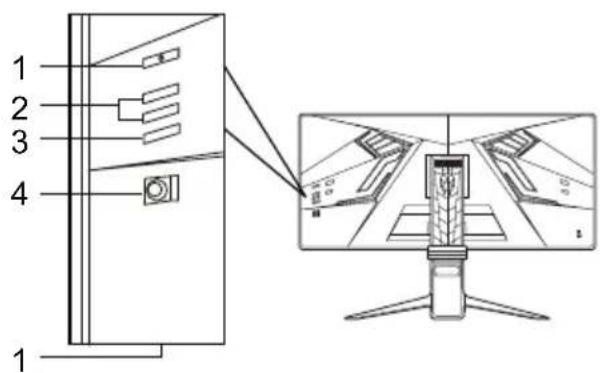

Externí ovládací prvky
| Č. Pložka Popis |
| 1 | Tlačitko napájení / indikátor | Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, ze monitor je v pohotovostním režimu Či režimu uspory energia. |
| 2 | Tlačitka klávesovych zkratek 1, 2 | Stisknutím aktivujte funkci zkratek nestavenych uživotelem. |
| 3 | Tlačitko vstupu | Stisknutím změnité vystupné zdroj. |
| 4 | Tlačitko navigace/OK | Stisknutím aktivujte nabidku OSD, poté je využijte jako směrovou klávesu, jejimž prostřednictvím zvižravně požadovanou funkci. Opětovným stisknutím provedete výběr položky. |
Předpisy a bezpečnostní upozornění
Upozornění FCC (Federálního výboru pro telekomunikace)
Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.
Nelze však zaručit, že se rušení v určité instalaci neobjeví. V případě, že toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:
- Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
- Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojeno.
- Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.
Prohlášení o shodě CE
Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.
Upozornění:
Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.
Upozornění: Stíněné kabely
Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).
Upozornění: Periferní zařízení
K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná podle shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.
Varování
Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).
Provozní podmínky
Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.
Upozornění: Uživatelé v Kanadě
Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.
Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii
Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.
TECHNICKÉ ÚDAJE
| Panel LCD | Provozni systém Barevn' LCD TFT |
| Velikost 35"W (88,9 cm) | |
| Rozteč pixelù | 0,24 mm (horizontal) × 0,24 mm (vertical) |
| Jas | Nativni: 600 cd/m2; režim HDR: 1000 cd/m2 (sφčka) |
| Kontrast 2500:1 | |
| Uhel sledováni | 178" (horizontal) 178" (vertical) (CR=10) |
| Doba odeźvy 2 ms (GTG) | |
| Typ panelu VA | |
| Horizontalí frekvence | HDMI: 30-150 KHzDP: 88-282 KHz |
| Vertikánlí frekvence | HDMI: 24-100 HzDP: 24-180 Hz |
| Zobrazení 16,7 Millionú | |
| Frekvence bodù | HDMI 2.0: 543.5 MHzDP 1.4: 1017 MHzDP 1.4: 1056 MHz (DP - funkce prětaktování = ZAPNUTA) |
| Maximálí rožišeni | HDMI: 3440 x 1440 @ 100 HzDP: 3440 x 1440 @ 180 HzDP: 3440 x 1440 @ 200 Hz (Režim prětaktování pouze pro G-Sync) |
| Funkce Plug & Play VESA DDCCI/DDC2B | |
| Třida energetické efektivity D | |
| *Roční spotřeba energia | 145 (kWh) (pro model se vystupem HDMI) |
| Spotřeba energia(prij jasu 200 nitù) | Režim Zapnuto 64,1 W (typicky) | |
| Režim spänku 0,50 W (typicky) | |
| Režim Vypnuto | 0,50 W (typicky) |
| Konektor vstupu | HDMIDP |
| Vstrupí videosignál | Signál HDMIDP |
| Reproduktory | 4 W x 2 |
| USB | USB 3.0 x 3 |
| Maximálí velikost obrazovky | Horizontálne: 819,408 mmVertikánlé: 345,888 mm |
| Zdroj napajeni | 20V --- 14A |
| Podminky okolniho prostřédí | Provozni teplata: 0 °C až 40 °CSkladovaci teplola -20 °C až 60 °Crnovozni vlhkest: 20 % až 80% |
| Rozměry | 833 (S) x 450,5 - 580,5 (V) x 309 (H) mm |
| Hmotnost (cistá) | 13,39 kg (cistá) |
| Technické udaje mechanismu | Nakloněni: -5° až +25° (pro uhel zdvihu lze dosáhnout záklonu 25 stipné pouze v nejvyším bodě)Otačen: -30° až +30°Nastavení výšky: 0 mm až 130 mmOtočeni: NeOdnimateiný stojan: Ano |
| Externi ovládacíprkvy | Spinače a tlačitka | Tlačitko napajeniKlávesová zkratka 1Klávesová zkratka 2 |
| Funkce | JasKostrastModré svétloDark BoostOdežva podsvicénSDR Variable BacklightAutomatický jasAutomatická urovečnérelévni gammaSDR Colors sRGBDP YCbCr sRGBHDMI YCbCr sRGBTeplota barevHlasilostOverdrivePrětaktoványiVapnuti napajeni prěs USBInformace o displejiObnovit všechna nastaveníUkončit |
| Jakékoli technické udaje zařizení mohou být zmrěněny bez prěchodziho upozorněni. |
Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer. *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.
Důležité bezpečnostní pokyny
Tyto pokyny si pozorně přečtěte.
- Při čištění obrazovky LCD monitoru: Ujistěte se, že jmenovité elektrické hodnoty vašeho monitoru jsou vhodné pro provoz při napájení střídavým proudem dostupném ve vaší lokalitě.
Vypněte LCD monitor a vytáhněte napájecí kabel ze zásuvky. - Nastříkejte na hadřík čisticí roztok neobsahující rozpouštědla a jemně obrazovku vyčistěte. NIKDY NESTŘÍKEJTE ŽÁDNOU TEKUTINU PŘÍMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVEJTE NA LCD OBRAZOVKU ANI NA KRYT ŽÁDNÉ ČISTICÍ PROSTŘEDKY S OBSAHEM AMONIAKU NEBO ALKOHOLU.
- Společnost Acer nenese odpovědnost za poškození v důsledku použití čisticích prostředků s obsahem amoniaku nebo alkoholu.
- Neumisťujte LCD monitor blízko okna. Vystavení monitora dešti, vlhkosti nebo světlu ho může vážně poškodit.
- LCD obrazovku nevystavujte tlaku. Nadměrný tlak může způsobit trvalé poškození displeje.
- Neodstraňujte kryt, ani se nepokoušejte opravovat tento přístroj vlastnoručně. Servis jakéhokoli druhu má provést autorizovaný technik.
- LCD monitor skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování LCD monitora v prostředí mimo tento rozsah může vést k trvalému poškození.
- Monitor okamžitě vypojte ze sítě a zavolejte autorizovaného technika, pokud dojde k některé z následujících situací:

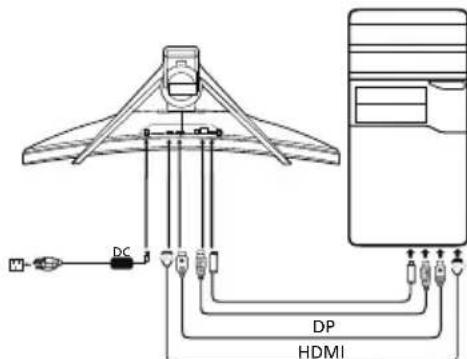

- Vypněte monitor a odpojte napájecí kabel počítače.
- 2-1 Připojte kabel HDMI
a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel HDMI k počítači. Během používání HDMI stiskněte libovolné tlačítko kromě tlačítka napájení a aktivujte zdroj I/O portu.
2-2 Připojte kabel DP (Výchozí vstup)
a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel DP k počítači.
- Připojte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
- Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.
- Pro zapnutí/vypnutí funkce nabíjení přes USB vyberte Power-off USB charge ON/OFF.
Vnější ovladače
