MANUAL DE USUARIO Predator X35 ACER
Guía de inicio rápido del monitor LCD de Acer (QSG)
Instrucciones de seguridad importantes
Lea detenidamente las siguientes instrucciones.
- Para limpiar la pantalla del monitor LCD: asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
- Apague el monitor LCD y desconecte el cable de alimentación.
- Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
- Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoníaco o alcohol.
- No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
- No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
- No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
- Guarde el monitor LCD en una habitación con una temperatura entre -20 °C y 60 °C (de -4 °F a 140 °F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podrá sufrir daños permanentes.
- Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
- El cable de señal del monitor al PC está desgastado o dañado.
- Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
- El monitor LCD o la carcasa están dañados.
Colocación del monitor en la base
- Retire la base del monitor del embalaje y colóquela en una zona de trabajo estable y nivelada.
- Extraiga el monitor de su embalaje.
- Coloque el brazo de soporte del monitor en la base.
- Asegúrese de que la base está sujeta al brazo de soporte del monitor (para modelos seleccionados).
- Para sujetar la base al brazo de soporte del monitor, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos seleccionados).

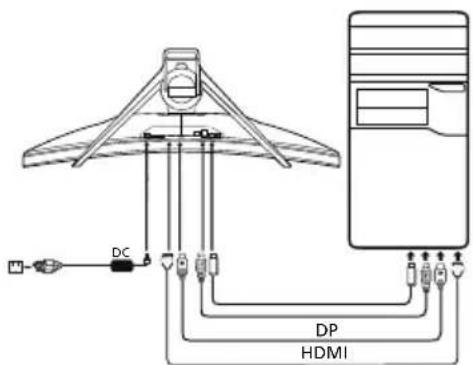

Conexión del monitor a un ordenador
- Apague el monitor y desconecte el cable de alimentación del ordenador.
- 2-1 Conecte un cable HDMI
a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable HDMI al ordenador. Al utilizar HDMI, pulse cualquier botón (excepto el de encendido) para activar la señal del puerto de E/S.
2-2 Conecte un cable DP (Entrada predeterminada) a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.
- Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
- Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
- Selección Carga USB en estado de apagado ON/OFF para activar o desactivar la función de Carga USB en estado de apagado.

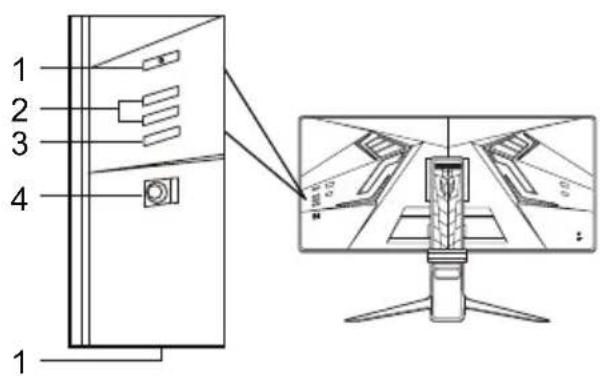

Controles externos
| N.° Elemento Descripción |
| 1 | Indicador/Botón de encodium | Apaga o enciende el monitor. El color azul indica que está encodium. El colorámbar indica el modo de espera/ahorro de energia. |
| 2 | Teclas de acceso rápido 1, 2 botones | Activa la funciona de teclas de acceso rápido definidas por el usuario. |
| 3 | Botón de entrada | Pulse para cambio entre las+fuentes de entrada. |
| 4 | Botón de navigación/ACEPTAR | Pulse este botón para activar el móvil OSD y utilizeselo como botón directional para resalter la funciona deseada. Púlselo de nuevo para confirmar la selección. |
Normativa y avisos de seguridad
Aviso de la FCC
Este dispositivo se ha probado y comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio.
No obstante, no puede garantizarse que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar solucionar las interferencias de las siguientes maneras:
- Cambiar la orientación de la antena receptora o colocarla en otro lugar.
- Aumentar la separación entre el dispositivo y el receptor.
- Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
- Consulte con el distribuidor o con un técnico especializado en radio y televisión para recibir asistencia.
Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones pertinentes de la directiva EMC 2014/30/UE, la directiva de bajo voltaje 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE relacionadas con el establecimiento de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.
Aviso:
Para evitar daños en el monitor, no lo levante sujetándolo por la base.
Aviso: Cables blindados
Las conexiones a los dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normas de la EMC.
Aviso: Dispositivos periféricos
Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se usa con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.
Precaución
Cualquier cambio o modificación no aprobado expresamente por el fabricante podrá anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.
Condiciones de funcionamiento
Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.
Aviso: Usuarios de Canadá
Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.
Eliminación de equipo obsoleto por parte de los sistemas en una vivienda privada en la Unión Europea
La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudan a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede dejar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.
ESPECIFICACIONES
| Panel LCD | Sistema de conducccion Pantalla LCD TFT en color |
| Tamaño 35"W (88,9 cm) | |
| Distancia entre pixeles 0,24 mm (horizontal) x 0,24 mm (vertical) |
| Brillo | Nativo: 600 cd/m2; HDR modo: 1000 cd/m2 (pico) |
| Contraste 2500:1 | |
| Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10) |
| Tiempo de respuesta 2 ms (GTG) |
| Tipo de panel VA | |
| Frecuencia H | HDMI: 30-150 KHz
DP: 88-282 KHz |
| Frecuencia V | HDMI: 24-100 Hz
DP: 24-180 Hz |
| Colores de la pantalla 16,7 millones | |
| Reloj de punto | HDMI 2.0: 543,5 MHz
DP 1.4: 1017 MHz
DP 1.4: 1056 MHz (funciOn DP-over clock = ACTIVADA) |
| Resolución máximo | HDMI: 3440 x 1440 @ 100 Hz
DP: 3440 x 1440 @ 180 Hz
DP: 3440 x 1440 @ 200 Hz (Solo modo Overclocking para G-Sync) |
| Plug & Play VESA DDCCI/DDC2B | |
| Clase de eficiência energetica D | |
| *Consumo de energia anual 145 (kWh) (para el modelo de entrada HDMI) |
| Consumo de energia (a 200 unidas) | Modo encendido 64,1 W (tipico) |
| Modo de suspensión 0,50 W (tipico) |
| Modo apagado 0,50 W (tipico) |
| Conector de entrada | HDMI
DP |
| Señal de entrada de video | Señal HDMI
DP |
| Altavoces | 4 W x 2 |
| USB | USB 3.0 x 3 |
| Tamaño máximo de pantalla | Horizontal: 819,408 mm
Vertical: 345,888 mm |
| Fuente de alimentacion | 20V ---- 14A |
| Consideraciones ambientales | Temperatura de funciona: de 0° a 40°C
Temperatura de almacenimiento: de -20° a 60°C
Humidad de funciona: entre el 20% y el 80% |
| Dimensiones | 833 (ancho) x 450,5 - 580,5 (alto) x 309 (diagonal) mm |
| Peso (peso neto) | 13,39 kg (neto) |
| Especillas de funciona bajo | Inclinacion: de -5° a +25° (el grado de inclinacionmaximum en el punto más alto es de 25 grados)
Giro: de -30° a +30°
Ajuste de alta: de 0 mm a 130 mm
Pivote: No
Soporte extraible: Sí |
| Controles externos | Interruptor/Botones | Botón de encendido
Tecla rápida 1
Tecla rápida 2
Punto de mira
Idioma
T. de espera OSD
Transparencia
Refresh rate number
Bloqueo OSD
Entrada
Luz ambiente
Asignac. teclas rápidas
Modo panoramicico
Suspisión profunda
Modo inizio rapi.
Carga USB en estado de apagad
Información de la pantalla
Restablecer config.
Salida |
| Funrientes | Brillo
Contraste
Luz azul
Dark Boost
Respuesta de retroilum.
SDR Variable Backlight
Brillo automático
Nivel de negro aut.
Gamma relavita
SDR Colors sRGB
DP YCbCr sRGB
HDMI YCbCr sRGB
Temp. Color
Volumen
Sobrecarga
Aum. vel. reloj |
| Todas las specifications están susujetas a Cambios sin avis lo previo. |
Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.
*El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.
Aviso: utilizadores en Canadá
Este aparato digital de Clase B cumple con la ICES-003 canadiense.
Guía de inicio rápido del monitor LCD Acer (QSG)
Nosotros,
Acer Incorporated
Número de Referencia (SKU):
XXXXXX;
(vacío) = 0 ~ 9, a ~ z, A ~ Z, o en blanco)
Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado otras normas pertinentes:
☒ Directiva CEM:2014/30/UE
EN55032:2012/AC:2013 Clase B
EN55024:2010
EN55032:2015/AC:2016 Clase B
EN61000-3-3:2013
EN61000-3-2:2014 Clase D
☒ Directiva de baja tensión: 2014/35/UE
EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013
☒ Directiva RoHS:2011/65/UE
EN50581:2012
☒ Directiva ErP:2009/125/CE
☒ Reglamento (CE) Nº 1275/2008 EN 50564:2011
Año para empezar a aplicar el marcado CE: 2019.
