Typ produktu	Monitor LCD 35" zakrzywiony (VA)
Rozmiar ekranu	35 cali (88,9 cm) - UltraWide 21:9
Maksymalna rozdzielczość	3440 x 1440 pikseli (UWQHD)
Częstotliwość odświeżania	Do 200 Hz (DP Overclock) / 180 Hz (DP) / 100 Hz (HDMI)
Czas reakcji	2 ms (GTG)
Jasność (typowa / szczytowa HDR)	600 cd/m² / 1000 cd/m²
Kontrast	2500:1 (statyczny)
Technologia synchronizacji	NVIDIA G-Sync Ultimate
Złącza wejściowe	1 x HDMI 2.0, 1 x DisplayPort 1.4
Hub USB	3 porty USB 3.0 (w tym 1 do ładowania)
Wbudowane głośniki	2 x 4 W
Wymiary (S x W x G)	833 x 450,5~580,5 x 309 mm (z podstawą)
Waga netto	13,39 kg
Zasilanie	Zewnętrzny adapter 20V --- 14A
Pobór mocy (typowy)	64,1 W (Praca) / 0,5 W (Czuwanie)
Regulacja ergonomiczna	Pochylenie (-5° do +25°), Obrót (-30° do +30°), Wysokość (0-130 mm)
Główne funkcje	Jasność, Kontrast, Dark Boost, Overclock, SDR Variable Backlight, tryby sRGB
Konserwacja i czyszczenie	Użyj miękkiej, lekko wilgotnej szmatki (bez rozpuszczalników). Nie rozpylaj bezpośrednio. Unikaj amoniaku i alkoholu.
Bezpieczeństwo	Natychmiast odłącz, jeśli kabel jest uszkodzony lub doszło do zalania. Nie otwieraj obudowy. Przechowuj w temperaturze od -20 do 60 °C.
Naprawy i części zamienne	Naprawy wyłącznie przez autoryzowanego technika. Skontaktuj się z pomocą techniczną Acer w sprawie części.
Informacje ogólne	Klasa energetyczna D. Roczne zużycie 145 kWh. Zgodny z normą NMB-003 (Kanada).

Często zadawane pytania - Predator X35 ACER

Jaka jest maksymalna rozdzielczość ekranu?

Maksymalna rozdzielczość to 3440 x 1440 pikseli (UltraWide QHD). Można ją osiągnąć przez HDMI przy 100 Hz lub przez DisplayPort przy 180 Hz (200 Hz w trybie Overclock G-Sync).

Jak czyścić ekran Predatora X35?

Wyłącz i odłącz monitor. Użyj miękkiej, niestrzępiącej się szmatki lekko nasączonej roztworem czyszczącym bez rozpuszczalników (bez amoniaku i alkoholu). Nigdy nie rozpylaj bezpośrednio na ekran lub obudowę.

Czy ten monitor jest kompatybilny z technologią G-Sync?

Tak, Predator X35 jest wyposażony w technologię NVIDIA G-Sync Ultimate, oferującą adaptacyjną synchronizację bez rozrywania obrazu i niższe opóźnienia.

Jak ustawić wysokość monitora?

Monitor ma regulację wysokości od 0 do 130 mm. Wystarczy podnieść lub opuścić ekran, naciskając pionowo na górną ramę. Podstawa umożliwia również pochylenie od -5° do +25° i obrót od -30° do +30°.

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie czuwania wynosi 0,5 W (typowy). Podczas normalnej pracy wynosi około 64,1 W. Szacowane roczne zużycie wynosi 145 kWh (klasa D).

Czy mogę podłączyć konsolę do gier do Predatora X35?

Tak, przez port HDMI 2.0. Jednak maksymalna obsługiwana rozdzielczość to 3440 x 1440 @ 100 Hz. Aby korzystać z częstotliwości 200 Hz, musisz użyć DisplayPort 1.4 z komputerem PC kompatybilnym z G-Sync.

Co zrobić, jeśli ekran pozostaje czarny?

Najpierw sprawdź, czy monitor jest włączony (niebieska dioda). Upewnij się, że kabel zasilania jest podłączony, a kabel wideo (HDMI lub DP) jest prawidłowo podłączony do komputera. Przetestuj z innym źródłem lub innym kablem.

Czy są wbudowane głośniki?

Tak, monitor ma dwa wbudowane głośniki po 4 W każdy (łącznie 8 W). Głośność można regulować za pomocą menu OSD lub skrótów klawiszowych.

Jak włączyć tryb HDR?

Tryb HDR włącza się automatycznie podczas odtwarzania kompatybilnej treści HDR. Możesz go również wybrać ręcznie w menu OSD: ustaw jasność na tryb HDR (szczytowa 1000 cd/m²). Upewnij się, że źródło obsługuje HDR10.

Gdzie znaleźć instrukcje i sterowniki?

Instrukcje, sterowniki i oprogramowanie można pobrać z oficjalnej strony Acer Support (https://www.acer.com/support). Wpisz nazwę produktu (Predator X35), aby uzyskać dostęp do dokumentów.

INSTRUKCJA OBSŁUGI Predator X35 ACER

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor jest przystosowany do zasilania przemiennego dostępnego w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
5. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenia wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony. - Na monitor LCD rozlała się ciecz lub monitor jest wystawiony na działanie deszczu. - Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć podstawę monitora z opakowania i umieścić ją na stabilnej i równej powierzchni.
2. Wyjąć monitor z opakowania.
3. Zamontować ramię podpórki monitora na podstawie.
4. Upewnić się, że podstawa jest zablokowana na ramieniu. (dotyczy wybranych modeli)
5. Przytwierdzić podstawę do ramienia podpórki monitora, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

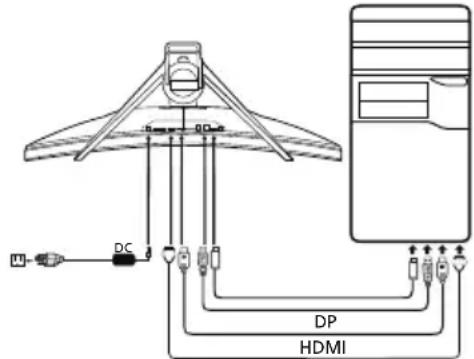

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla HDMI

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel HDMI do komputera. Korzystając z HDMI, można nacisnąć dowolny przycisk (poza przyciskiem zasilania) w celu włączenia źródła portu wejścia/wyjścia.

2-2 Podłączanie kabla DP (gniazdo domyślne)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć kabel DP do komputera.

1. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
2. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
3. Wybrać opcję Wt./Wyt. Ładowania przy USB po rozładowaniu, aby włączyć/wyłączyć tę funkcję.

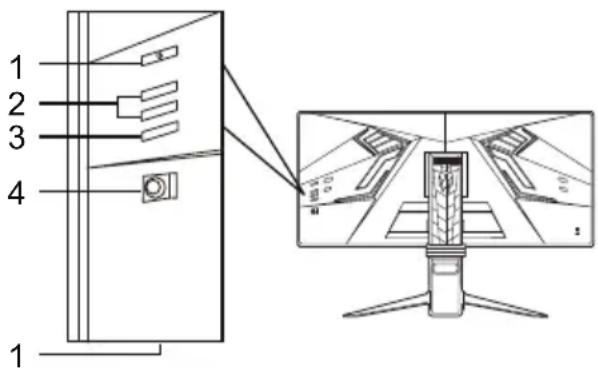

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczejdzania energii.
2	Klawiszeme szybkiego dostępu 1, 2	Aktwywuja funkacja klawiszety szybkiego dostȩpu definiowanych przyez uzytkownika.
3	Przycisk wiejscia	Naciskać, by zmienićość sygnalu wiejsciowej.
4	Przycisk Navi/OK	Aktwywuje menu OSD, a po seinem wączeniu sąwy jako klawisz wyboru sądanej funkcj. Jego ponowne naciśćcie umozgliwa dokonanie wyboru.

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych, a jeśli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać wyłącznie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu spowoduje prawdopodobnie zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzi i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 35"W (88,9 cm)
	Rozstaw pikseli 0,24 mm w poziomie) × 0,24 mm (w pionie)
	Jasnosć	Oryginalna: 600 cd/m²; tryb HDR: 1000 cd/m² (szczylowa)
	Kontrast 2500:1
	Katl widzenia 178" (w poziemie) 178" (w pionie) (CR=10)
	Czas reakcjil 2 ms (GTG)
	Typ panelu VA
	Czȩstotliwość pozioma	HDMI: 30-150 KHzDP: 88-282 KHz
	Czȩstotliwość pionowa	HDMI: 24-100 HZDP: 24-188 Hz
Wyświedlane kolory 16,7 milliona
Zegar punktowy		HDMI 2.0: 543,5 MHzDP 1.4: 1017 MHzDP 1.4: 1056 MHz (wiączona fungcjja DP-Over Clock)
Maksymalna rozdzielciezość		HDMI: 3440 x 1440 @ 100 HzDP: 3440 x 1440 @ 180 HzDP: 3440 x 1440 @ 200 Hz (Tryb przytoktowania tylko dla G-Sync)
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej D
* Roczny Polskory energii		145 (kWh) (dótyczy modelu z wejsciem HDMI)
Pobó romy (przy 200 nitach)	Tryb wączenia 64,1 W (typowy)
	Tryb uspiemia 0,50 W (typowy)
	Tryb wączenia 0,50 W (typowy)
Zláczne wejsciowe		HDMIDP
Wejsciowy sygnat video		HDMIDP
Głowniki 4 W x 2
USB		USB 3.0 x 3
Maksymalny rozmiar ekranu		W poziomie: 819,408 mmW pionie: 345,888 mm
Zródlo zasilania		20V —— 14A
Kwestle sądowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowyyania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		833 (szer.) x 450,5 ~ 580,5 (wys.) x 309 (gl.) mm
Waga:		13,39 kg (netto)
Specyfikacja Mechanizmów		Pochylienie: Od -5" do +25" (tylko w najwyźyszym punkcie dostepne jest 25 stopni odchylienia dla kąta wzniesienia)Obrod: Od -30" do +30"Regulacja wysokość: Od 0 mm do 130 mmObrów pionie: NieZdejmowalna podpórká: Tak
Zewnętrzone elementy sterujuce	Przelącznik/przyciski	Przycis zasilaniaKlawisz szydklego dostepu 1Klawisz szydklego dostepu 2 WejsoleCielJęzekyWymiarczenia OSDPrzezroczystnośćCzȩst. odśwież.Blokada OSDAutom. szydność WejsoleSwiatto otocz.Przyplis. przyc. skrotuTryb szerokiGłowniki wąsć gammaSDR Colors sRGBDP YCbCr sRGBHDMI YCbCr sRGBTemp. koloruGłowni岁以下 Przyplis. przyc. skrotuResetuj wzbystu.ustaw.Zakończ
	Funkcjé	Klawisz szydklego dostepu 1Klawisz szydklego dostepu 2
		Klawisz szydklego dostepu 2

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

• Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
