| Termék típusa | Felfújó/Leeresztő (Kompresszor) |
| Márka | PowerPlus |
| Modell | POWDP7030 |
| Tápellátás | 220 V AC vagy 20 V DC Li-ion akkumulátor (nem tartozék) |
| Maximális nyomás | 11 bar (160 PSI) |
| Légáramlás | ≥ 30 l/perc |
| Üzemmódok | Nagy nyomás, nagy térfogat |
| Kijelző | Digitális LCD kijelző |
| Célnyomás beállítás | Igen, tartomány 1-160 PSI (0,05-11 bar) |
| Automatikus leállás | Igen, a célnyomás elérésekor |
| LED zseblámpa | Igen |
| Mértékegység váltás | psi / bar / kPa |
| Tömlők | 1 nagy nyomású tömlő + 1 nagy térfogatú tömlő |
| Tartozékok | Kúpos fúvóka, tűszelep, sárgaréz adapter |
| Zajszint | LpA 77 dB(A), LwA 93 dB(A) |
| Biztonság | Dupla szigetelés (II. osztály), alacsony feszültség védelem, hővédelem |
| Akkumulátor | Li-ion, hálózati töltő (nem tartozék) |
| Garancia | 36 hónap |
| Használat | Gumiabroncsok, matracok, tutajok felfújása; nagy térfogatú leeresztés |
Gyakran ismételt kérdések - POWDP7030 PowerPlus
Felhasználói kérdések a következőről POWDP7030 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kompresszor PDF formátumban ingyenesen! Találja meg kézikönyvét POWDP7030 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWDP7030 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWDP7030 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szerviz....6
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......6
6.1 Akkumulátorok....6
6.2 Töltök....6
7 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA 7
7.1 Töltő kijelzései (1. ábra) 7
7.2 Akkumulátor behelyezése / eltávolítása (2. ábra) 7
7.3 Akkumulátor kapacitás jelző (3. ábra) 7
8 TERMÉKJELLEMZÖK....8
8.1 A kijelző üzenetei....8
8.2 Villanó fény (7. ábra)....8
8.3 Egységváltás (8. ábra)....8
8.4 Nyomásszint-jelző LED-ek (9. ábra)....8
8.5 Két pumpatómlő 8
8.6 A nagyméretű tömlő felszerelése és eltávolítása 8
8.6.1 Felfújás....8
8.6.2 Leeresztés....8
9 MÜKÖDTETÉS....8
9.1 20 V DC üzemmód ....9
9.2 220 V AC üzemmód ....9
POWERPLUS HIGH QUALITY TOOLS
POWDP7030 HU
9.3 Nagyméretű üzemmód 9
9.4 Nagynyomású üzemmód....9
10 TISZTÍTÁS ÉS KARBANTARTÁS .... 10
10.1 Tisztítás....10
11 MÜSZAKI ADATOK....10
12 ZAJ....10
13 HIBAELHÁRÍTÁS 10
14 JÓTÁLLÁS....10
15 KÖRNYEZETVÉDELEM 11
16 MEGFELELŐSÉGI NYILATKOZAT 12

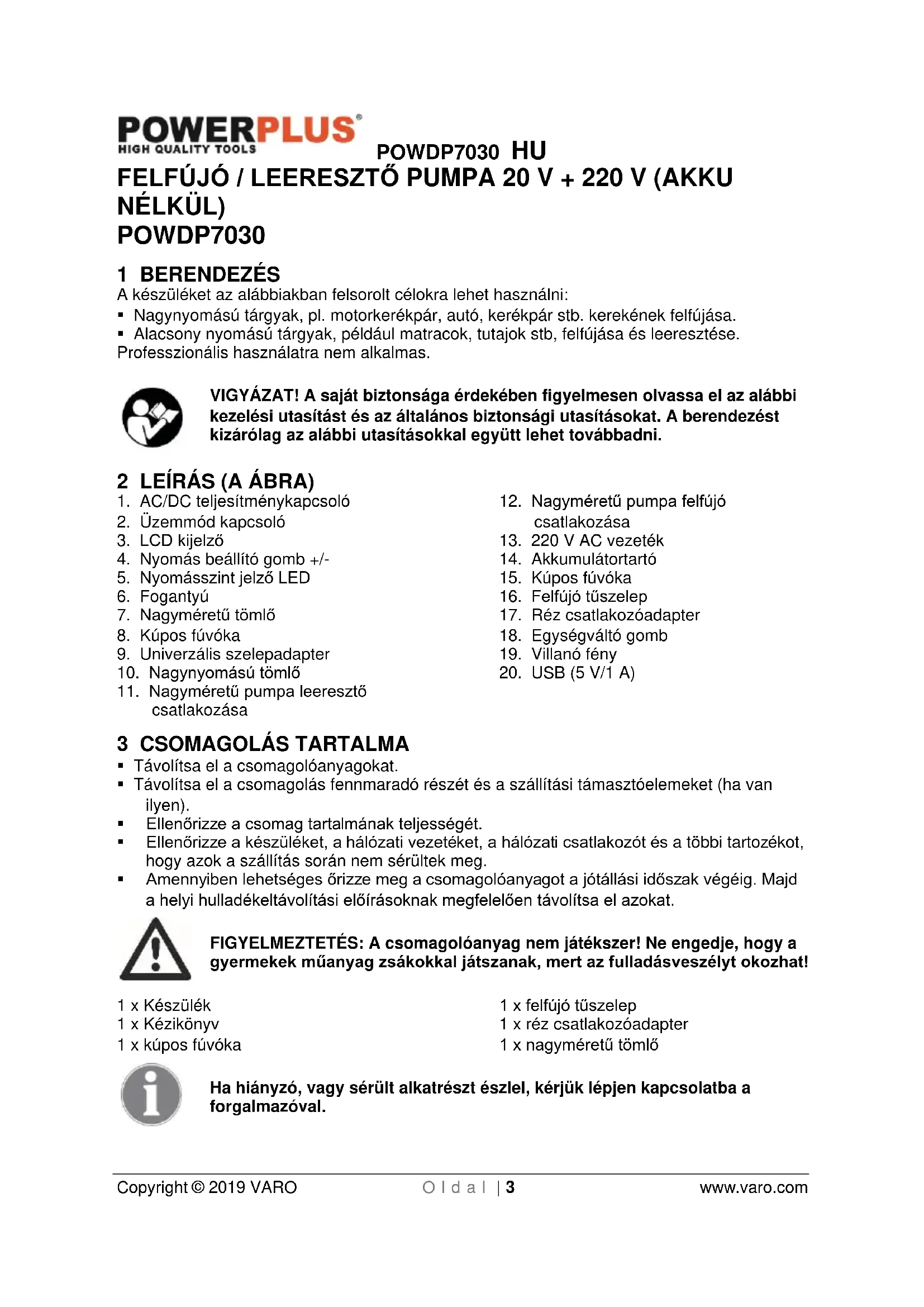

FELFÚJÓ / LEERESZTŐ PUMPA 20 V + 220 V (AKKU NÉLKÜL)
POWDP7030
1 BERENDEZÉS
A készüléket az alábbiakban felsorolt célokra lehet használni:
- Nagynyomású tárgyak, pl. motorkerékpár, autó, kerékpár stb. kerekének felfújása.
- Alacsony nyomású tárgyak, például matracok, tutajok stb, felfújása és leeresztése.
Professzionális használatra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- AC/DC teljesítménykapcsoló
- Üzemmód kapcsoló
- LCD kijelző
- Nyomás beállító gomb +/-
- Nyomásszint jelző LED
- Fogantyú
- Nagyméretű tömlő
- Kúpos fúvóka
- Univerzális szelepadapter
- Nagynyomású tömlő
-
Nagyméretű pumpa leeresztő csatlakozása
-
Nagyméretű pumpa felfújó csatlakozása
- 220 V AC vezeték
- Akkumulátortartó
- Kúpos fúvóka
- Felfújó tűszelep
- Réz csatlakozóadapter
- Egységváltó gomb
- Villanó fény
- USB (5 V/1 A)
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 x Készülék
1 x Kézikönyv
1 x kúpos fúvóka
1 x felfújó tűszelep
1 x réz csatlakozóadapter
1 x nagyméretű tömlő
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
POWDP7030 HU
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Használat előtt olvassa el a kezelési utasítást! |  | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására. |
 | Zaj elleni védőberendezés használata javasolt. |  | Környezeti hőmérséklet max. 40°C. (csak az elemhez) |
 | Viseljen szemvédőt! |  | Az akkumulátort és a töltőt csak beltéri helyiségben használja. |
 | Az akkumulátort vagy a töltőt tilos elégetni. |  | Az akkumulátort és a töltőt ne tegye ki víz hatásának. |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
- Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csövezetékekkel, fütőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles
POWDP7030 HU
élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módiától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló "OFF (0)" (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON" (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú haiat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használiák.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt
POWDP7030 HU
minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
6.1 Akkumulátorok
- Tilos bármi okból kifolyólag kinyitni.
- Tilos olyan helyen tárolni, ahol a hömérséklet meghaladhatja a 40 °C-ot.
■ Csak 4 °C és 40 °C közötti hömérsékleten töltse. - Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.
Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális. - Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tüz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
-Óvatosan törölie le a folyadékot egy ruhával. Kerülie a börrel való érintkezést.
-Börrel való érintkezés és szembe iutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel.
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Fordulion orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
6.2 Töltók
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélie ki.
-
Tilos víz hatásának kitenni.
-
Tilos a töltöt felnyitni.
- Ne tesztelje a töltöt.
A töltő csak beltéri használatra alkalmas.
7 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA
7.1 Töltő kijelzései (1. ábra)
Csatlakoztassa a töltöt a konnektorhoz
■ Folyamatos zöld: kész a feltöltésre
- Villogó piros: töltés folyamatban
■ Folyamatos zöld: feltöltött
■ Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás
Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor egység a megfelelő modell ehhez a töltőhöz, ahogy az a műszaki leírásban szerepel. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.
- Gyakran ellenőrizze a töltöt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz
- A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az akkumulátort.
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehűlni szobahőmérsékletre. Ezzel megnöveli az akkumulátor élettartamát.
7.2 Akkumulátor behelyezése / eltávolítása (2. ábra)
FIGYELEM: Mielőtt bármilyen beállítást végezne a szerszámon, kapcsolja azt ki, vagy távolítsa el belőle az akkumulátort.
- Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet.
- A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.
- Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.
7.3 Akkumulátor kapacitás jelző (3. ábra)
Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha benyomja a gombot (A). Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez.
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
3 LED világít: Az akkumulátor teljesen feltöltött
2 LED világít: Az akkumulátor 60%-ig feltöltött
1 LED világít: Az akkumulátor majdnem lemerült
8 TERMÉKJELLEMZÖK
8.1 A kijelző üzenetei
■ Alacsony feszültségű védelmi kijelzés (4. ábra).
■ Indulási kijelzés (5. ábra).
■ Túlmelegedés elleni védelem (6. ábra).
8.2 Villanó fény (7. ábra)
Ha villanó fényre van szüksége, akkor nyomja meg a LED fény gombot.
8.3 Egységváltás (8. ábra)
A felfújó három egységgel rendelkezik: psi / bar / kpa. Az egységek közötti váltás érdekében nyomja meg a gombot.
8.4 Nyomásszint-jelző LED-ek (9. ábra)
Amikor a kívánt nyomást beállította és a készülék működik, akkor a szintjelző LED-ek villognak. Amint elérte a kívánt nyomást, akkor a szintjelző LED-ek már nem villognak, és folyamatosan zölden világítanak.
8.5 Két pumpatómlő
A pumpa két tömlővel rendelkezik két különböző típusú felfújás céljából. A nagynyomású tömlő a nagynyomású tárgyak, pl. kerekek felfújására alkalmas. A nagyméretű tömlőt alacsony nyomású és nagyméretű tárgyak, például tutajok, matracok felfújására és leeresztésére tervezték.
MEGJEGYZÉS: A nyomásmérő és az előre beállított értékek csak a nagynyomású törmlővel végzett alkalmazásokra vonatkoznak.
8.6 A nagyméretű tömlő felszerelése és eltávolítása
Távolítsa el a nagyméretű tömlőt a tárolóhelyról.
8.6.1 Felfújás
Csatlakoztassa a tömlő illesztörészét a nagyméretű felfújó pumpa csatlakozójához. Ezt követően csúsztassa rá a tömlőt és a rögzítés érdekében forgassa el órajárással ellentétes irányban (10. ábra).
- Az eltávolításhoz forgassa el a tömlőt órajárással megegyező irányban, és csúsztassa le a tömlőt.
- Számos felfújható tárgy – különösen a felfújható matrac – belső szárnnyal rendelkezik, amely megakadályozza a levegőveszteséget felfújás során. Ha ezt a szárnyat a fúvóka bedugáskor nem mozdítja el, akkor nem lehet felfújni a tárgyat. Nyomja a fúvókát erősen a szelepre, hogy az biztosan elmozdítsa az útból a szárnyat.
8.6.2 Leeresztés
■ Helyezze a nagyméretű tömlőt a pumpa nagyméretű leeresztő csatlakozójára (11).
9 MÜKÖDTETÉS
FIGYELMEZTETÉS: Ne fújja túl fel a felfújandó tárgyat.
POWDP7030 HU
FIGYELMEZTETÉS: A súlyos személyi sérülés kockázatának csökkentése érdekében a készüléket ki kell kapcsolni és az akkumulátort ki kell venni, mielőtt bármilyen beállítást végez, illetve tartozékokat vagy alkatrészeket távolít el / szerel fel. A véletlen bekapcsolódás sérülést okozhat.
9.1 20 V DC üzemmód
- Helvezze a felfújót egvenesen sík felületre.
- A felfújó bekapcsolásához először helyezze bele az akkumulátort a max. 20 V-os akkumulátortartóba, és ez automatikusan folyamatosan 20 V-os áramot szolgáltat a felfújónak.
- A felfújó elindításához állítsa az AC/DC teljesítménykapcsolót jobboldali helyzetbe (11. ábra)
9.2 220 V AC üzemmód
- Helyezze a felfújót egyenesen sík felületre.
- A felfújó bekapcsolásához helyezze bele a 220 voltos AC hálózati kábelt a földelt 220 V-os AC kimenetbe, és ez automatikusan folyamatos 220 V-os áramot biztosít a felfújó számára.
- A felfújó elindításához állítsa az AC/DC teljesítménykapcsolót baloldali helyzetbe (12. ábra).
9.3 Nagyméretű üzemmód
- A nagyméretű üzemmód – felfújás és leengedés – érdekében állítsa az üzemmód kapcsolót balra, majd várjon addig, amíg a készülék el nem indul (13. ábra).
9.4 Nagynyomású üzemmód
- A nagynyomású üzemmód érdekében állítsa az üzemmód kapcsolót jobboldali helyzetbe, majd a készülék működésbe lép (14. ábra).
- A tárgy felfújása előtt helyezze bele a megfelelő felfújó tartozékot a gyorscsatlakozó szelepadapterbe, majd azt követően nyomja le a szelepzáró kart a csatlakozás biztosításához (15. ábra).
- A digitális nyomásmérő megjeleníti az LCD képernyő felső részén a felfújható tárgy aktuális nyomását.
- A kívánt nyomás beállítási értéke az LCD képernyőn fog megjelenni. Nyomja meg a digitális nyomásmérőn a + vagy a - gombot a kívánt nyomás értékének beállításához. A digitális nyomásmérő előre beállított tartománya 1 PSI (0,05 bar) minimális értéktől 160 PSI (11 bar) maximális nyomásértékig terjed.
- Amikor az LCD kijelző képernyő a kívánt értéket mutatja, akkor az LCD kijelző 3-szor villog a kívánt beállított értékszinten.
Megjegyzés: Ha a felfújandó tárgy aktuális nyomása nagyobb, mint az előre beállított érték, akkor a felfújó nem kapcsol be.
- A kívánt nyomás beállítási értékét felfújás során meg lehet változtatni. Egyszerűen nyomja meg a + vagy - gombot az úi kívánt nyomásérték beállításához.
- A felfújó automatikusan kikapcsol, amikor eléri a digitális nyomásmérőn beprogramozott nyomásérték szintiét.
Megjegyzés: A felfújó + vagy - tűréshatára 2 PSI (0,10 bar), és ennek megfelelően automatikusan leáll.
10 TISZTÍTÁS ÉS KARBANTARTÁS
10.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
- Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.
- Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
11 MÜSZAKI ADATOK
| Típus szám | POWDP7030 |
| Névleges feszültség (AC / DC) | 220V / 20V |
| Akkumulátor csatlakoztatás | Becsúsztatás |
| Max. nyomás | 11 bar |
| Levegő áramlási sebesség | Min. 30 l/perc |
12 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
| Hangnyomásszint LpA | 77 dB(A) |
| Hangteljesítményszint LwA | 93 dB(A) |
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
13 HIBAELHÁRÍTÁS
| PROBLÉMA | LEHETSÉGES OK | ELHÁRÍTÁS MÓDJA |
| Nem indul el az egység. | Lehet, hogy az előre beállított nyomás értéke a felfújandó tárgy tényleges nyomása alatt van. | Állítsa az előre beállított nyomás értékét nagyobb értékre. |
| A hálózati kábel nincs bedugva. | Dugja be működő 220 voltos váltóáramú kimenetre. | |
| Az akkumulátor nincs behelyezve. | Helyezze be az akkumulátort. | |
| Akkumulátor nincs feltöltve. | Töltse fel az akkumulátort. |
14 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolia a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
POWDP7030 HU
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívia a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benvújitani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék,...)
A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelyénnvel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
15 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!
16 MEGFELELŐSÉGI NYILATKOZAT
VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: FELFÚJÓ / LEERESZTŐ PUMPA 20 V + 220 V
Márkanév: POWERplus
Cikkszám: POWDP7030
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig);
2011/65/EU
2014/30/EU
2006/42/EC
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig);
EN 60204-1:2006
EN 1012-1:2010
EN 60335-1:2012
EN55014-1:2017
EN55014-2:2015
EN61000-3-2:2014
EN61000-3-3:2013
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Hugo Cuypers
