BRUGSANVISNING POWDP7030 PowerPlus

Bruk batteri og lader kun i lukkede rom.

Batteri og lader må ikke brennes.

• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer ...................................... 5

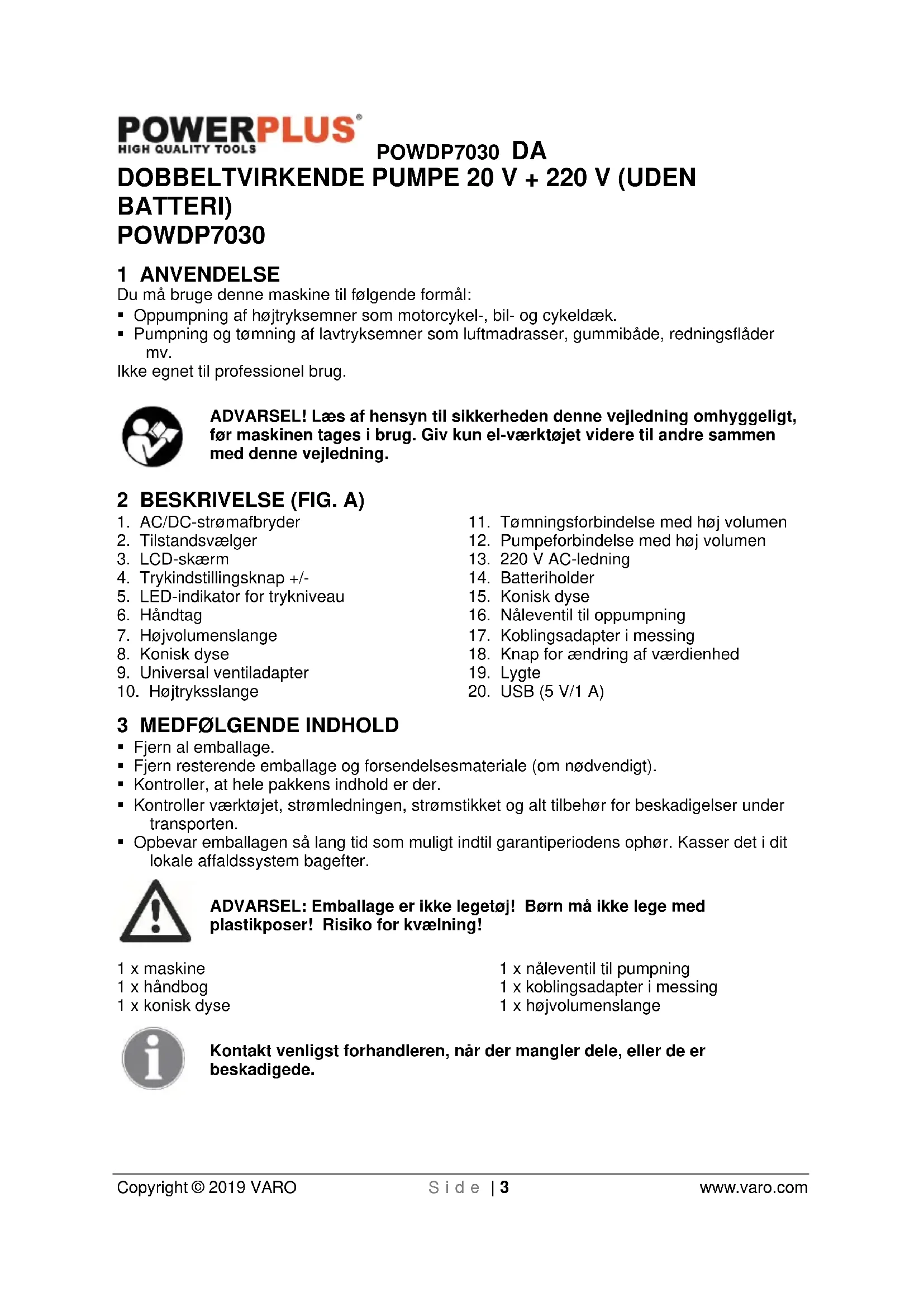

BATTERI) POWDP7030 1 ANVENDELSE Du må bruge denne maskine til følgende formål:

• Oppumpning af højtryksemner som motorcykel-, bil- og cykeldæk.

• Pumpning og tømning af lavtryksemner som luftmadrasser, gummibåde, redningsflåder mv. Ikke egnet til professionel brug. ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. A)

11. Tømningsforbindelse med høj volumen

12. Pumpeforbindelse med høj volumen

13. 220 V AC-ledning

18. Knap for ændring af værdienhed

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! 1 x maskine 1 x håndbog 1 x konisk dyse 1 x nåleventil til pumpning 1 x koblingsadapter i messing 1 x højvolumenslange Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.POWDP7030 DA Copyright © 2019 VARO S i d e | 4 www.varo.com 4 SYMBOLER I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Symboliserer risiko for personskader eller skader på værktøjet.

Læs vejledningen før brug.

Brug øjenbeskyttelse.

Brug kun batteriet og opladeren i lukkede rum.

Brænd ikke batteripakken eller opladeren.

- Batteripakken må ikke udsættes for vand. 5 GENERELLE SIKKERHEDSFORSKRIFTER OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El- værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.POWDP7030 DA Copyright © 2019 VARO S i d e | 5 www.varo.com

• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.POWDP7030 DA Copyright © 2019 VARO S i d e | 6 www.varo.com

• Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

• Må aldrig åbnes – uanset grund.

• Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.

• Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.

• Opbevar batterierne på et køligt, tørt sted (5 °C - 20 °C). Opbevar aldrig batterierne i afladet tilstand.

• Det er bedre for Li-ion-batterier at aflade og genoplade dem regelmæssigt (mindst 4 gange om året). Den ideelle opladning ved langtidsopbevaring af dit Li-ion batteri er 40 % af kapaciteten.

• Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".

• Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.

• Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

• Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende: Tør forsigtigt væsken af med en klud. Undgå hudkontakt. I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor. ✓ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike. ✓ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge. Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.

• Oplad aldrig ikke-genopladelige batterier.

• Defekte ledninger skal udskiftes øjeblikkeligt.

• Må ikke udsættes for vand.

• Opladeren må ikke åbnes.

• Der må ikke eksperimenteres med opladeren.

• Opladeren er kun beregnet til indendørs brug. 7 OPLADNING OG ISÆTNING ELLER FJERNELSE AF BATTERI

7.1 Visninger på laderen (Fig. 1)

Slut opladeren til stikkontakten:

• Lyser grønt: klar til opladning.POWDP7030 DA Copyright © 2019 VARO S i d e | 7 www.varo.com

• Blinker rødt: oplader.

• Lyser grønt: opladet.

• Lyser grønt og rødt: batteri eller oplader defekt. Bemærk: Hvis batteriet ikke passer ordentligt, skal du frakoble det og verificere, at batteripakken er den korrekte model til denne oplader som vist på specifikationen. Oplad ikke andre batteripakker eller en batteripakke, der ikke passer ordentligt i opladeren.

1. Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.

2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er

3. Lad batteripakken køle helt af, inden den bruges.

4. Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

BEMÆRK: Hvis batteriet er varmt efter konstant brug i værktøjet, skal det køle af til rumtemperatur inden opladning. Dette forlænger dine batteriers holdbarhed.

7.2 Fjernelse/isættelse af batteri (Fig. 2)

ADVARSEL! Inden du foretager justeringer, skal du kontrollere, at maskinen er slukket, eller fjerne batteripakken.

• Hold værktøjet med den ene hånd og batteripakken med den anden.

• For at installere: Skyd batteripakken ind i batteriporten, og kontrollér, at frigørelsesriglen bag på batteriet går i hak, og at batteriet sidder ordentligt, inden du begynder at bruge det.

• For at fjerne: Tryk på batteriets frigørelsesrigel, og træk batteripakken ud samtidigt.

7.3 Batterikapacitetsindikator (Fig. 3)

Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (A). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet: 3 LED’er er tændte: Batteri fuldt opladet. 2 LED’er er tændte: Batteri 60 % opladet. 1 LED er tændt: Batteri næsten afladet. 8 FUNKTIONER

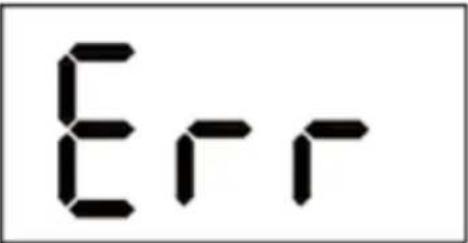

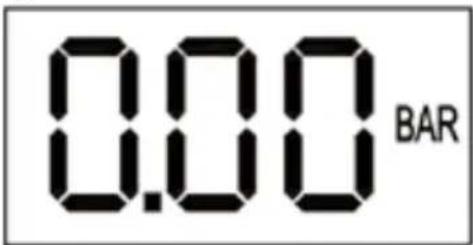

8.1 Displayaflæsninger

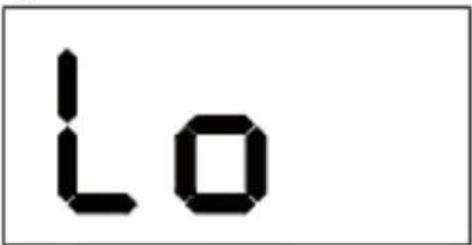

• Display for lavspændingsbeskyttelses (Fig. 4).

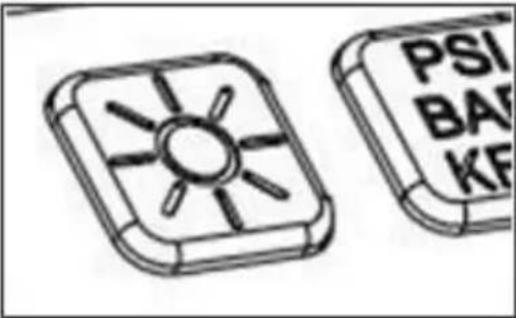

Hvis du har brug for lys, skal du trykke på LED-lampeknappen.

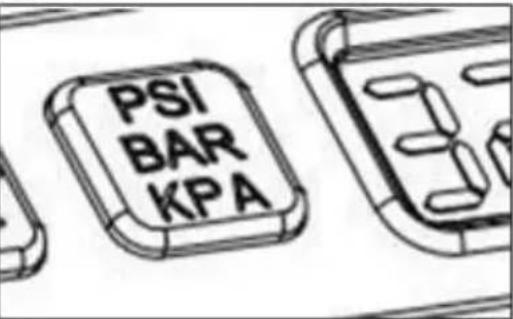

8.3 Ændring af værdienhed (Fig. 8)

Pumpen har tre enhedsværdier: psi/bar/kpa, du kan trykke på knappen for at skifte mellem disse enheder.POWDP7030 DA Copyright © 2019 VARO S i d e | 8 www.varo.com

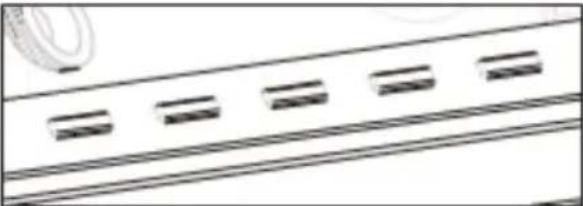

8.4 LED-indikatorer for trykniveau (Fig. 9)

Når et måltryk er indstillet og enheden kører, vil LED'erne blinke. Når måltrykket er nået, stopper LED'erne med at blinke og lyser grønt.

Pumpen har to slanger til to typer pumpning. Højtryksslangen er til pumpning af højtryksartikler som dæk. Højvolumenslangen er udviklet til oppumpning eller tømning af lavtryksartikler som luftmadrasser, gummibåde og redningsflåder. BEMÆRK: Trykmåler og forudindstillede funktioner er kun relevante ved anvendelse af højtryksslangen.

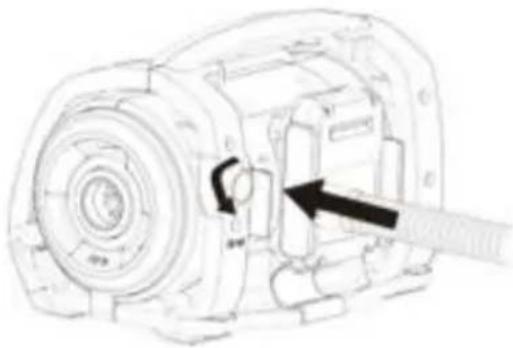

8.6 Installation og fjernelse af højvolumenslangen

• Fjern højvolumenslangen fra opbevaringsstedet.

• Indstil markeringerne på slangen, så de flugter med dupperne på højvolumenpumpens pumpetilslutning. Skub derefter slangen på og drej den mod uret for at fastgøre den (Fig. 10).

• For at fjerne slangen skal den drejes med uret og trækkes af.

• Mange oppustelige enheder, især luftmadrasser, har en indvendig flap, der forhindrer lufttab under oppumpning. Medmindre denne flap er forskudt af dysen, vil den oppustelige enhed ikke blive pumpet op. Tryk dysen fast i ventilen for at sikre, at du trykker på denne flap ud af vejen.

8.6.2 Udtømning af luft

• Placer højvolumenslangen i højvolumenpumpens tømningstilslutning (11). 9 BETJENING ADVARSEL: Undgå at fylde for meget luft i enheden der pumpes. ADVARSEL: For at mindske risikoen for alvorlig personskade skal du slukke for værktøjet og afbryde batteripakken, inden du foretager justeringer eller fjernet/monterer vedhæftede dele eller tilbehør. En utilsigtet opstart kan forårsage kvæstelser.

• For at tænde for pumpen skal du først indsætte batteriet i 20 V-batteriholderen. Dette giver automatisk 20 V strøm til pumpen.

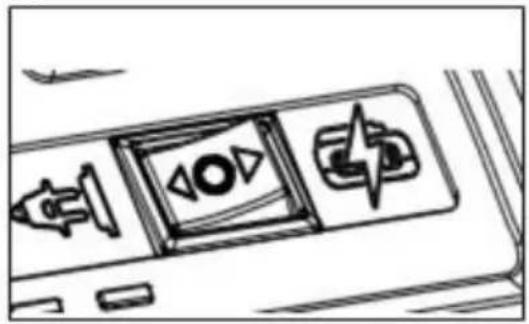

• For at starte pumpen skal du trykke AC/DC-strømkontakten til højre (Fig. 11).

• For at tænde for pumpen skal du forbinde 220 V AC-ledningen til en jordet 220 V- stikkontakt, og dette giver automatisk kontinuerlig 220 V strøm til pumpen.

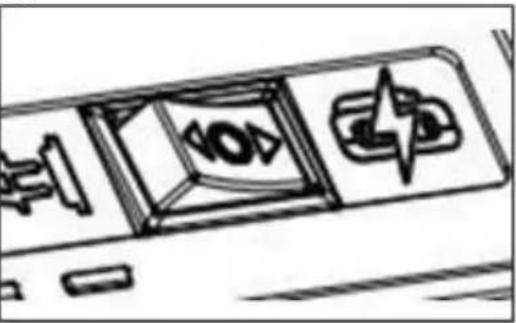

• Ved højvolumenstilstand, pumpning og tømning, skal tilstandsvælgeren trykkes til venstre, hvorefter enheden begynder at køre (Fig. 13).

9.4 Højtrykstilstand

• Ved højtrykstilstand skaltilstandsvælgeren trykkes til højre, hvorefter enheden begynder at køre (Fig. 14).

• Sæt det korrekte pumpeudstyr i Quick Connect-ventiladapteren, før du det ønskede emne oppumpes, og tryk ventillåsehåndtaget ned for at sikre forbindelsen (Fig. 15).

• På den øverste del af LCD-skærmen viser den digitale trykmåler det aktuelle tryk på det emne du oppumper

• Måltrykindstillingen vises på LCD-skærmen. Tryk på knapperne + eller - på den digitale trykmåler for at indstille det ønskede måltryk. Det forudindstillede digitale trykmålerområde er 1 PSI (0,05 bar) minimum til 160 PSI (11 bar) maksimum.

• Når LCD-aflæsningsskærmen viser måltrykket, blinker LCD-aflæsningen 3 gange ved den ønskede forudindstillede værdi. Bemærk: Hvis det aktuelle tryk på det emne, du pumper, er større end det forudindstillede niveau, aktiveres pumpen ikke.

• Måltrykniveauet kan ændres under oppumpningen. Tryk blot på knapperne + eller - for at indstille et nyt ønsket trykniveau.

• Pumpen stopper automatisk ved det ønskede måltrykniveau, som du har programmeret til den digitale trykmåler. Bemærk: Pumpen har en tolerance på + eller - 2 PSI (0,10 bar) og afbrydes automatisk i overensstemmelse hermed.

• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.

• Hold ventilationshullerne fri for støv og smuds.

• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand. Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene. 11 TEKNISKE DATA Modelnummer POWDP7030 Nominel spænding (AC / DC) 220V / 20V Batteritilslutning Glidekontakt Maks. tryk 11 bar Luftstrøm Min. 30 l/min. 12 STØJ Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 77 dB(A) Lydeffektniveau LwA 93 dB(A)POWDP7030 DA Copyright © 2019 VARO S i d e | 10 www.varo.com BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A). 13 FEJLFINDING PROBLEM MULIG ÅRSAG KORRIGERENDE HANDLING Enheden starter ikke. Den forudindstillede trykindstilling kan være under det aktuelle tryk på det emne, der oppumpes. Juster den forudindstilledet trykindstilling til højere tryk. Ledningen er ikke tilsluttet. Tilslut den til et 220 volt AC-stik Batteriet er ikke tilsluttet. Tilslut batteriet. Batteriet er ikke opladet. Genoplad batteriet. 14 GARANTI

• Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus- værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

• Værktøjet skal oplades mindst en gang om måneden for at sikre, at det fungerer optimalt.POWDP7030 DA Copyright © 2019 VARO S i d e | 11 www.varo.com 15 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse. 16 KONFORMITETSERKLÆRING VARO N.V – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: DOBBELTVIRKENDE PUMPE 20 V + 220 V Varemærke: POWERplus Varenummer: POWDP7030 er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2014/30/EU 2006/42/EC Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN 60204-1:2006 EN 1012-1:2010 EN 60335-1:2012 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertegnede handler på vegne af selskabets administrerende direktør, Hugo Cuypers Certification Manager Lier, 04/01/2019POWDP7030 SV Copyright © 2019 VARO S i d a | 1 www.varo.com
