BRUKSANVISNING POWDP7030 PowerPlus

5.1 Arbeidsplassen....4

5.2 Elektrisk sikkerhet....4

5.3 Personsikkerhet....5

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy....5

5.5 Service....5

6 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE 6

6.1 Batterier....6

6.2 Ladere....6

7 LADING OG INNSETTING ELLER FJERNING AV BATTERIET..6

7.1 Laderindikasjoner (Fig. 1)....6

7.2 Fjerning/innsetting av batteri (Fig. 2)....7

7.3 Batterikapasitetsindikator (Fig. 3)....7

8 FUNKSJONER 7

8.1 Skjermavlesinger....7

8.2 Lys (Fig. 7)....7

8.3 Endre enhet (Fig. 8)....7

8.4 LED for trykknivå (Fig. 9)....7

8.5 To slanger 7

8.6 Montere og fjerne slangen for høyt volum....8

8.6.1 Fylle på luft 8

8.6.2 Tømme ut luft 8

9 BRUK....8

9.1 20 V DC-modus....8

9.2 220 V AC-modus....8

9.3 Høyt volum-modus 8

POWERPLUS HIGH QUALITY TOOLS

POWDP7030 NO

9.4 Høyt trykk-modus....8
10 RENGJ∅RING OG VEDLIKEHOLD 9
10.1 Rengjøring....9
11 TEKNISKE DATA....9
12 ST∅Y....9
13 FEILS∅KING....10
14 GARANTI....10
15 MILJ∅....10
16 SAMSVARSERKLÆRING....11

KOMPRESSOR FOR LUFTPÄFYLLING/-TÖMMING

20 V + 220 V (UTEN BATTERI)

POWDP7030

1 BRUKSOMRÅDE

Du kan bruke denne maskinen til følgende formål:

• Fylle luft med høyt trykk i dekk til enheter som motorsykler, biler og sykler.
• Fylle luft med lavt trykk i enheter som luftmadrasser, flåter og flottører, eller tømme disse enheten for luft.

Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. AC/DC strømbryter
2. Modusbryter
3. LCD-display
4. Knapp for innstilling av trykk +/-
5. LED for trykknivå
6. Håndtak
7. Slange for høyt volum
8. Konisk dyse
9. Universal ventiladapter

10. Høytrykksslange

11. Tilkobling for lufttømming, høyt volum

12. Tilkobling for luftpåfylling, høyt volum
13. Strømledning
14. Batteriport
15. Konisk dyse
16. Nåleventil for luftfylling
17. Koblingsadapter i messing
18. Knapp for endring av enhet
19. Knapp for lys
20. USB (5 V / 1 A)

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 x maskin
1 x håndbok
1 x konisk dyse

1 x nåleventil for luftpåfylling
1 x koblingsadapter i messing
1 x slange for høyt volum

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.		I samsvar med vesentlige krav i EU-direktivet(ene).
	Les manualen før bruk.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.
	Bruk hørselsvern.		Omgivelsestemperatur maks. 40 °C (kun for batteri).
	Bruk vernebriller.		Bruk batteri og lader kun i lukkede rom.
	Batteri og lader må ikke brennes.		Ikke utsett lader og batteripakke for vann.

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

POWDP7030 NO

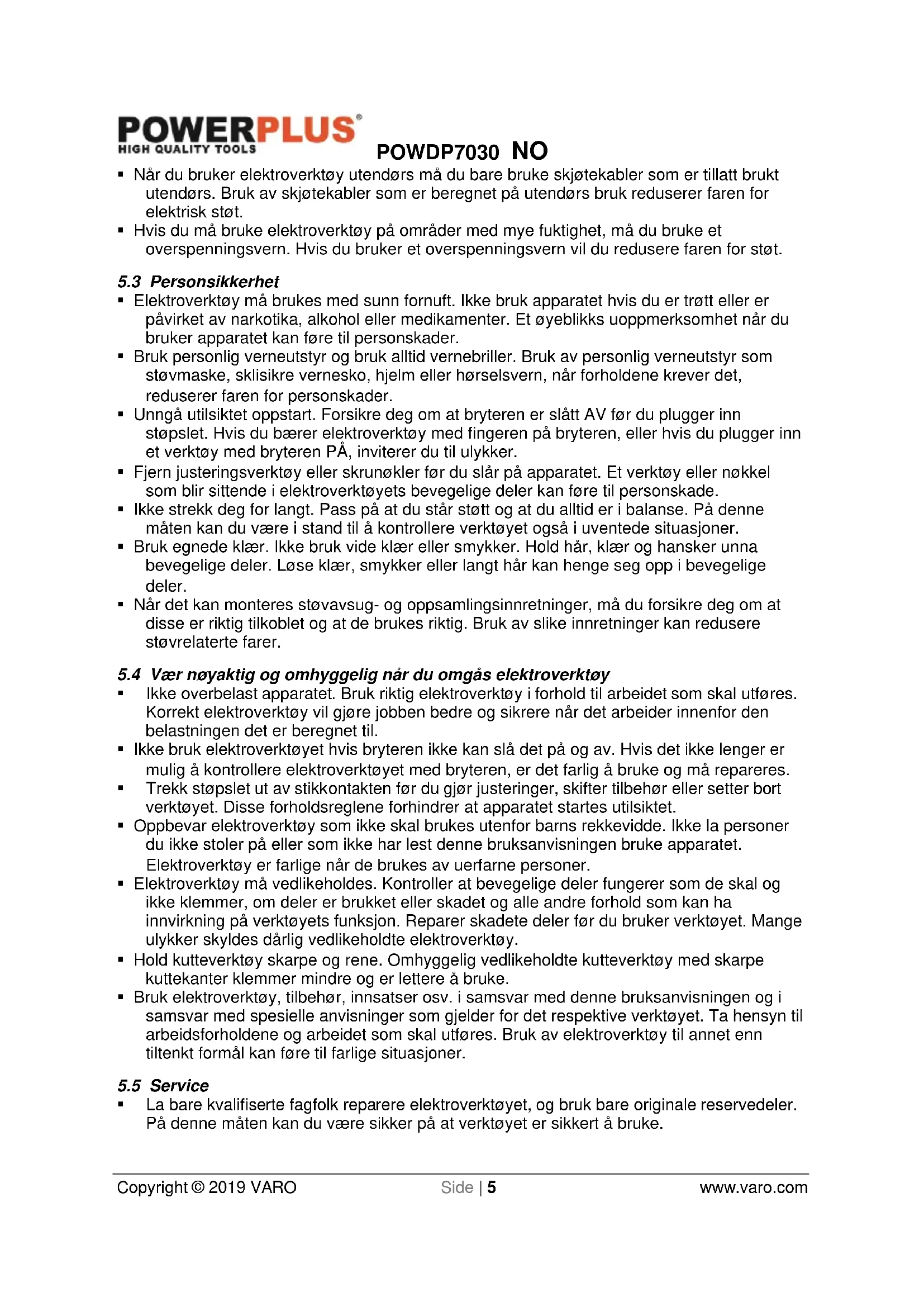

- Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.

- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.

- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.

- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøvet med bryteren, er det farlig å bruke og må repareres.

- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for det respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

POWDP7030 NO

6 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

6.1 Batterier

■ Forsøk aldri å åpne dem, uansett grunn.
- Må ikke oppbevares på steder der temperaturen kan overskride 40 °C.
- Må kun lades ved omgivelsestemperaturer på 4 °C til 40 °C.
- Oppbevar batteriene dine på et kjølig, tørt sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.
- Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. år). Ved lagring over lang tid bør ditt Li-ion batteri være ladet til 40 % av kapasiteten.

- Lad batterier kun med laderen som følger med verktøyet.

- Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

- Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ld, da dette kan føre til eksplosion og/eller intens ildutvikling.

- Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger:

- Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

√ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik.

√ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege.

Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

6.2 Ladere

■ Forsøk aldri å lade opp vanlige engangsbatterier.
- Defekte ledninger må repareres øyeblikkelig.
■ Laderen må ikke utsettes for vann.
■ Laderen må ikke åpnes.
■ Ikke stikk objekter i laderen.
■ Laderen er kun beregnet på innendørs bruk.

7 LADING OG INNSETTING ELLER FJERNING AV BATTERIET

7.1 Laderindikasjoner (Fig. 1)

Koble laderen til stikkontakten:

spesifikasjonsoversikten. Lad ikke andre batteripakker eller en batteripakke som ikke passer ordentlig i laderen.

1. Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut kontakten til laderen og koble den fra batteripakken når den er ferdig.
3. La batteripakken kjøle seg helt ned før du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, må du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.

7.2 Fjerning/innsetting av batteri (Fig. 2)

Før du foretar justeringer må du forsikre deg om at verktøyet er slått av eller fjerne batteripakken.

• Hold verktøyet med en hånd og batteripakken med den andre.
• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.
• Fjerning: Trykk på batteriutløseren og trekk ut batteripakken samtidig.

7.3 Batterikapasitetsindikator (Fig. 3)

Det er batterikapasitetsindikatorer på batteripakken. Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (A). Før du bruker maskinen, må du trykke på bryteren for å kontrollere om batteriet er fullt nok for ordentlig bruk.

■ Visning ved lav spenning (Fig. 4)
■ Startskjerm (Fig. 5)
■ Visning ved høy temperatur (Fig. 6)

8.2 Lys (Fig. 7)

Hvis du trenger lys, trykk på knappen for LED-lys.

8.3 Endre enhet (Fig. 8)

Kompressoren har tre enheter: psi, bar og kpa. Du kan trykke på knappen for å bytte mellom disse enhetene.

8.4 LED for trykknivå (Fig. 9)

Når et ønsket trykk er innstilt og enheten arbeider, vil LED-ene for nivået blinke. Når ønsket trykk er nådd, vil LED-ene for nivået stoppe å blinke og lyse fast grønt.

8.5 To slanger

Kompressoren har to slanger for to ulike typer luftpåfyllinger. Høytrykksslangen er for å fylle luft på enheter med høyt trykk som f.eks. dekk. Slangen for høyt volum er designet for å fylle

POWDP7030 NO

på eller tømme luft ut fra enheter med lavt trykk og høyt volum som f.eks. flåter, luftmadrasser og flottører.

MERK: Trykkmåleren og forhåndsinnstillinger er kun relatert til bruk ved luftpåfylling med høytrykksslangen.

8.6 Montere og fjerne slangen for høyt volum

- Fjern slangen for høyt volum fra oppbevaringsplassen.

8.6.1 Fylle på luft

• Rett inn sporene i slangen med opphøyningene i tilkoblingen for luftpåfylling med høyt volum. Skyv slangen på, og vri den mot klokken for å feste den. (Fig. 10)
• For å fjerne den, vri slangen med klokken og dra den av.
• Mange oppblåsbare gjenstander har en intern klaff som hindrer lufttap under luftpåfylling, spesielt luftmadrasser. Hvis ikke denne klaffen blir forskjøvet av dysen, vil ikke gjenstanden fylles med luft. Skyv dysen godt inn i ventilen for å være sikker på at du skyver klaffen bort.

8.6.2 Tømme ut luft

- Plasser slangen for høyt volum i tilkoblingen for lufttømming (11).

9 BRUK

ADVARSEL: Ikke fyll for mye luft i enheten som skal fylles.

ADVARSEL: For å redusere risikoen for alvorlige personskader, slå av verktøyet og fjern batteripakken før du foretar noen justeringer eller fjerner/monterer deler eller tilbehør. En utilsiktet oppstart kan forårsake skade.

9.1 20 V DC-modus

• Plasser kompressoren på en jevn overflate.
• For å slå på kompressoren, sett først inn batteriet i batterisporet for maks. 20 V. Dette vil automatisk levere kontinuerlig 20 V strøm til kompressoren.
• For å starte kompressoren, trykk ned strømbryteren på høyre side. (Fig. 11)

9.2 220 V AC-modus

• Plasser kompressoren på en jevn overflate.
• For å slå på kompressoren, sett strømledningen inn i en jordet stikkontakt for 220 V AC. Dette vil automatisk levere kontinuerlig 220 V strøm til kompressoren.
• For å starte kompressoren, trykk ned strømbryteren på venstre side. (Fig. 12).

9.3 Høyt volum-modus

- For høyt volum-modus, trykk ned modusbryteren på venstre side, og enheten vil starte luftpåfylling/-tømming. (Fig. 13)

9.4 Høyt trykk-modus

• For høyt trykk-modus, trykk ned modusbryteren på høyre side, og enheten vil starte luftpåfylling. (Fig. 14)
• Sett inn riktig tilbehør for luftpåfylling i ventiladapteren med hurtigkobling før du starter å fylle luft på ønsket enhet. Skyv ned låsespaken for ventilen for å sikre koblingen. (Fig. 15)

POWDP7030 NO

Den digitale trykkmåleren vil vise gjeldende trykk i enheten du skal fylle luft på i den øvre delen av LCD-skiermen.

- ∅nsket trykknivå vil vises på LCD-skjermen. Trykk på knappene med + eller - på den digitale trykkmåleren for å stille inn ønsket trykk. Trykkmålerens område for forhåndsinnstilling er fra minimum 1 PSI (0,05 bar) til maksimum 160 PSI (11 bar).

- Når LCD-skjermen viser det ønskete trykket, vil avlesingen blinke 3 ganger ved det ønskete forhåndsinnstilte nivået.

Merk: Hvis gjeldende trykk i enheten du skal fylle luft på er større enn det forhåndsinnstilte nivået, vil ikke kompressoren starte.

- Det ønskete trykknivået kan endres under luftpåfylling. Trykk på knappene med + eller - for å angi det nye ønskete trykknivået.

- Kompressoren vil stoppe automatisk ved det ønskete trykknivået som du har angitt på den digitale trykkmåleren.

Merk: Kompressoren har en toleranse på +/- 2 PSI (0,10 bar), og vil automatisk stoppe innenfor dette området.

10 RENGJ∅RING OG VEDLIKEHOLD

10.1 Rengjøring

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Sørg for at ventilasjonssporene er fri for støv og skitt.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	77 dB(A)
Lydeffektnivå LwA	93 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

POWDP7030 NO

13 FEILS∅KING

PROBLEM	MULIG ÅRSAK	ANBEFALT L∅SNING
Enheten starter ikke.	Det forhåndsinnstilte trykket kan være lavere enn trykket i enheten du skal fylle luft i.	Juster opp det forhåndsinnstilte trykket.
	Støpselet er ikke satt inn i stikkontakten.	Sett støpselet inn i en stikkontakt med 220 V AC.
	Batteriet er ikke montert.	Monter batteriet.
	Batteriet er utladet.	Lad opp batteriet.

14 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

- Verktøyet må lades opp minst én gang per måned for å sikre optimal funksjon.

15 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

16 SAMSVARSERKLÆRING

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

Produkt: Kompressor for luftpåfylling/-tømming 20 V+220 V

Merke: POWERplus

Modell: POWDP7030

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2014/30/EU

2006/42/EC

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN 60204-1:2006

EN 1012-1:2010

EN 60335-1:2012

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Undertegnede handler på vegne av selskapets CEO,

Hugo Cuypers

1 x nåleventil til pumpning

1 x håndbog

1 x koblingsadapter i messing

1 x konisk dyse

7.2 Borttagning/montering av batteri (Fig. 2)....7

7.2 Borttagning/montering av batteri (Fig. 2)
