NÁVOD NA OBSLUHU POWDP7030 PowerPlus

5.4 Používanie elektrického náradia a starostlivosť oň............................................ 5

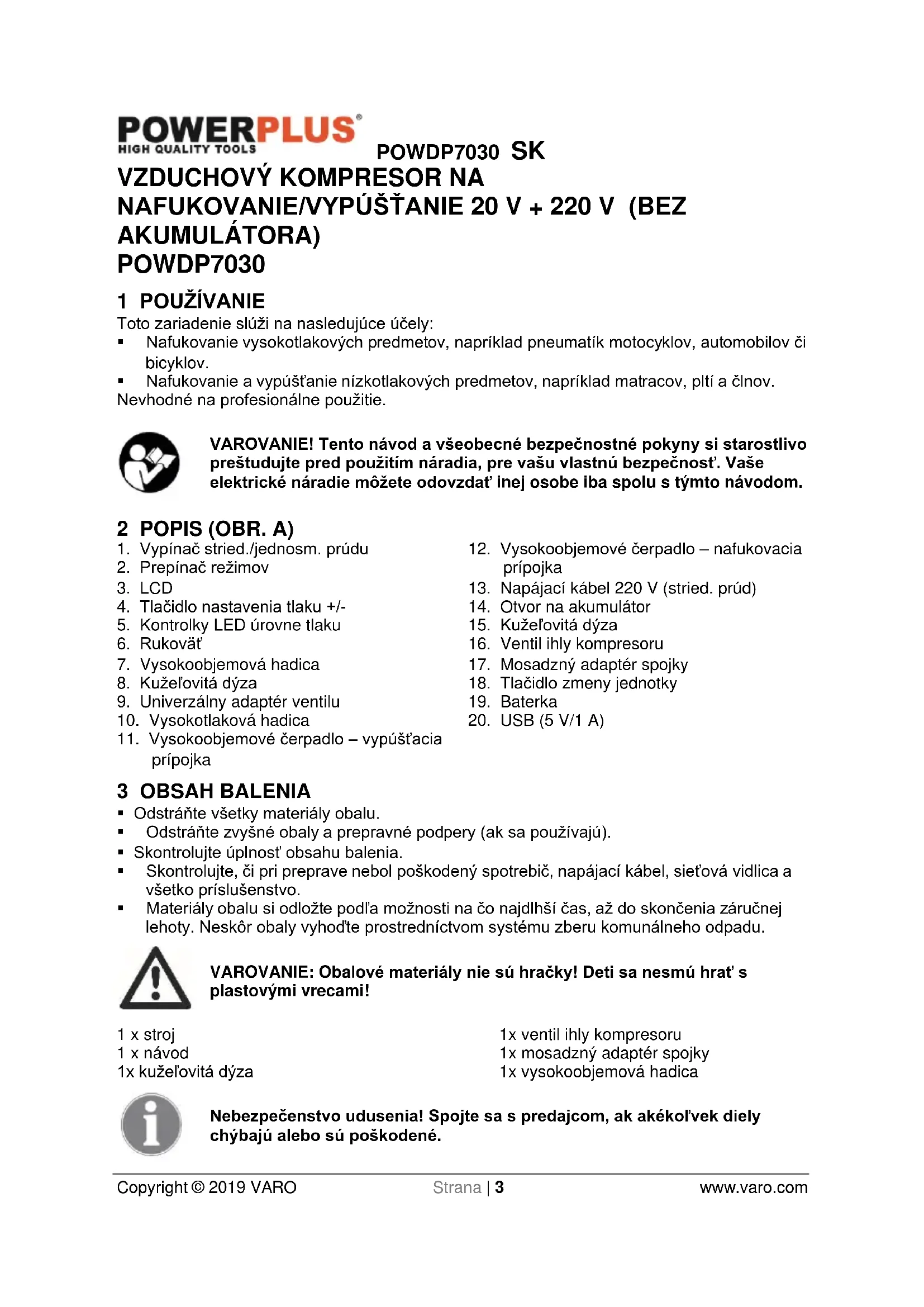

AKUMULÁTORA) POWDP7030 1 POUŽÍVANIE Toto zariadenie slúži na nasledujúce účely:

• Nafukovanie vysokotlakových predmetov, napríklad pneumatík motocyklov, automobilov či bicyklov.

• Nafukovanie a vypúšťanie nízkotlakových predmetov, napríklad matracov, pltí a člnov. Nevhodné na profesionálne použitie. VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštudujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdať inej osobe iba spolu s týmto návodom. 2 POPIS (OBR. A)

• Odstráňte všetky materiály obalu.

• Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú).

• Skontrolujte úplnosť obsahu balenia.

• Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sieťová vidlica a všetko príslušenstvo.

• Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu. VAROVANIE: Obalové materiály nie sú hračky! Deti sa nesmú hrať s plastovými vrecami! 1 x stroj 1 x návod 1x kužeľovitá dýza 1x ventil ihly kompresoru 1x mosadzný adaptér spojky 1x vysokoobjemová hadica Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékoľvek diely chýbajú alebo sú poškodené.POWDP7030 SK Copyright © 2019 VARO Strana | 4 www.varo.com 4 SYMBOLY V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

V súlade so základnými požiadavkami európskych smerníc.

Nabíjačku ani akumulátorovú batériu nevystavujte vode. 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.POWDP7030 SK Copyright © 2019 VARO Strana | 5 www.varo.com

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.POWDP7030 SK Copyright © 2019 VARO Strana | 6 www.varo.com

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia. 6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE

• Nikdy neotvárajte zo žiadneho dôvodu.

• Neskladujte na miestach, kde môže teplota prekročiť 40 °C.

• Pre lítium-iónové batérie je lepšie pravidelne ich vybiť a nabiť (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40% kapacity.

• Pri likvidácii batérií sa riaďte pokynmi uvedenými v časti „Ochrana životného prostredia“.

• Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobiť prasknutie alebo požiar.

• Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodiť tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobiť výbuch alebo intenzívne horenie.

• V extrémnych podmienkach môže dôjsť k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne: Kvapalinu opatrne poutierajte handričkou. Zabráňte kontaktu s pokožkou. V prípade kontaktu s kožou alebo očami sa riaďte týmito pokynmi: ✓ Okamžite opláchnite vodou. Zneutralizujte slabou kyselinou, napr. šťavou z citróna alebo octom. ✓ V prípade kontaktu s očami, vyplachujte veľkým množstvom čistej vody minimálne 10 minút. Obráťte sa na lekára. Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespaľujte.

• Nikdy nenabíjajte nedobíjateľné batérie.

7.1 Indikácie nabíjania (obr. 1)

• Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené. Poznámka: Ak akumulátor správne nepasuje, odpojte ho a uistite sa, že pre túto nabíjačku je to správny model, ako je uvedené v tabuľke s technickými parametrami. Nenabíjajte žiadny iný akumulátor alebo ten, ktorý sa nedá bezpečne vložiť do nabíjačky.

3. Pred použitím nechajte akumulátor úplne vychladnúť.

4. Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.

POZNÁMKA: Ak sa akumulátor pri nepretržitom používaní v nástroji zohrieva, pred nabíjaním ho nechajte vychladnúť na izbovú teplotu. Týmto sa predĺži životnosť akumulátorov.

7.2 Vyberanie/vkladanie akumulátora (obr. 2)

VÝSTRAHA: Pred vykonávaním akýchkoľvek nastavovaní sa uistite, že je nástroj vypnutý alebo je z neho vybratý akumulátor.

• Nástroj držte v jednej ruke a druhou rukou držte akumulátor.

• Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.

• Vyberanie: Zatlačte na uvoľňovaciu západku na akumulátore a súčasne ho vytiahnite von.

7.3 Indikátor nabitia akumulátora (obr. 3)

Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (A). Pred použitím zariadenia stlačte spúšť vypínača a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať. Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora: svietia 3 kontrolky LED: akumulátor je plne nabitý. svietia 2 kontrolky LED: akumulátor je nabitý na 60 %. svieti 1 kontrolka LED: akumulátor je takmer vybitý. 8 FUNKCIE

8.1 Údaje na displeji

• Displej nízkonapäťovej ochrany (obr. 4).

• Displej zavádzania (obr. 5).

Kompresor používa tri jednotky: psi/bar/kPa. Stlačením tlačidla môžete prepínať medzi týmito jednotkami.

8.4 Kontrolky LED úrovne tlaku (obr. 9)

Ak je nastavený cieľový tlak a zariadenie je spustené, budú kontrolky LED úrovne tlaku blikať. Po dosiahnutí cieľového tlaku prestanú kontrolky LED úrovne tlaku blikať a začnú svietiť zeleným svetlom.

Kompresor je vybavený dvoma hadicami pre dva druhy nafukovania. Vysokotlaková hadica slúži na nafukovanie vysokotlakových predmetov, napríklad pneumatík. Vysokoobjemová hadica slúži na nafukovanie alebo vypúšťanie nízkotlakových predmetov s veľkým objemom, napríklad nafukovacích pltí, matracov alebo člnov. POZNÁMKA: Tlakomer a funkcie prednastavenia sa vzťahujú iba na použitia s vysokotlakovou hadicou.

8.6 Inštalácia a odstránenie vysokotlakovej hadice

• Vyberte vysokotlakovú hadicu z úložného priestoru.

• Mnoho nafukovacích predmetov je vybavených vnútornou chlopňou, ktorá zabraňuje úniku vzduchu počas nafukovania. To platí zvlášť pre nafukovacie matrace. Ak nebude táto chlopňa dýzou otvorená, nebude sa nafukovací predmet nafukovať. Zatlačte dýzu pevne do ventilu, aby ste otvorili chlopňu.

• Umiestnite vysokoobjemovú hadicu do vypúšťacej prípojky vysokoobjemového čerpadla (11). 9 OBSLUHA VAROVANIE: Dbajte, aby ste nadmerne nenafukovali nafukovaný predmet VAROVANIE: Aby ste znížili riziko vážneho zranenia osôb, vypnite nástroj a odpojte akumulátor pred vykonaním akýchkoľvek úprav či odstránením/inštaláciou nástavcov alebo príslušenstva. Náhodné spustenie môže viesť k zraneniu.

• Ak chcete kompresor zapnúť, najprv vložte akumulátor do otvoru na akumulátor (max. 20 V). Tým bude kompresoru priebežne dodávaný 20 V prúd.

• Ak chcete kompresor zapnúť, vložte napájací kábel 220 V (stried. prúd) do uzemnenej zástrčky 220 V striedavého prúdu. Tým bude do kompresoru priebežne dodávaný 220 V prúd.

• Ak chcete spustiť kompresor, zatlačte vypínač stried./jednosm. prúdu doľava (obr. 12).

9.3 Vysokoobjemový režim

• Ak chcete spustiť vysokoobjemový režim nafukovania alebo vypúšťania, zatlačte prepínač režimu doľava. Jednotka sa spustí (obr. 13).

• Pred nafukovaním požadovaného predmetu vložte do adaptéra ventilu s rýchlym pripojením správne príslušenstvo na nafukovanie. Zatlačením zamykacej páky ventilu pripojenie zaistite (obr. 15).

• Digitálny tlakomer zobrazí aktuálny tlak nafukovaného predmetu v hornej časti obrazovky LCD.

• Na obrazovke LCD sa zobrazí cieľové nastavenie tlaku. Stlačením tlačidiel + alebo - na digitálnom tlakomeri nastavte požadovaný cieľový tlak. Prednastavený rozsah digitálneho tlakomera je od minimálne 1 PSI (0,05 baru) po maximálne 160 PSI (11 barov).

• Keď bude obrazovka LCD s údajmi zobrazovať cieľový tlak, údaje na obrazovke LCD trikrát zablikajú na požadovanej prednastavenej úrovni. Poznámka: Ak je aktuálny tlak nafukovaného predmetu väčší, ako prednastavená úroveň, kompresor sa nezapne.

• Cieľovú úroveň tlaku je možné počas nafukovania zmeniť. Jednoducho stlačením tlačidiel + alebo - nastavte novú požadovanú úroveň tlaku.

• Kompresor sa automaticky vypne po dosiahnutí požadovanej úrovne tlaku, ktorú ste naprogramovali pomocou digitálneho tlakomeru. Poznámka: Kompresor má toleranciu +/- 2 PSI (0,10 baru) a automaticky sa v súlade s ňou vypne.

• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.

• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.

• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom. Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atď. Tieto rozpúšťadlá môžu poškodiť plastové diely.POWDP7030 SK Copyright © 2019 VARO Strana | 10 www.varo.com 11 TECHNICKÉ ÚDAJE Č. modelu POWDP7030 Menovité napätie (AC / DC) 220V / 20 V Pripojenie akumulátora Nasunutie Max. tlak 11 bar Tok vzduchu Min. 30 l/min 12 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 77 dB(A) Hladina akustického výkonu LwA 93 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

Jednotka sa nespustí. Prednastavené nastavenie tlaku môže byť nižšie, ako skutočný tlak nafukovaného predmetu. Upravte prednastavené nastavenie tlaku na vyššiu hodnotu. Kábel nie je pripojený. Pripojte jednotku k funkčnej zástrčke 220 V striedavého prúdu. Akumulátor nie je pripojený. Pripojte akumulátor. Akumulátor nie je nabitý. Nabite akumulátor. 14 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.POWDP7030 SK Copyright © 2019 VARO Strana | 11 www.varo.com

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

• Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval. 15 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWDP7030 SK Copyright © 2019 VARO Strana | 12 www.varo.com

16 VYHLÁSENIE O ZHODE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že výrobok: VZDUCHOVÝ KOMPRESOR NA NAFUKOVANIE/VYPÚŠŤANIE 20 V + 220 V obchodná známka: POWERplus model: POWDP7030 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2011/65/EU 2014/30/EU 2006/42/EC Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN 60204-1:2006 EN 1012-1:2010 EN 60335-1:2012 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Dolu podpísaný koná v mene výkonného riaditeľa spoločnosti, Hugo Cuypers Certification Manager Lier, 04/01/2019POWDP7030 RO Copyright © 2019 VARO P a g i n a | 1 www.varo.com
