Typ produktu	Prenosný kompresor bez oleja
Značka	PowerPlus
Model	POWX1723
Menovité napätie	230 V
Menovitá frekvencia	50 Hz
Menovitý výkon	1100 W / 1,5 pk
Rýchlosť otáčania	3400 min⁻¹
Menovitý tlak	10 bar / 145 PSI
Kapacita nádrže	12 litrov
Prietok vzduchu	180 l/min
Hmotnosť	13 kg
Typ pohonu	Remeňový
Mazanie	Bez oleja (samomazné)
Hladina akustického tlaku (LpA)	74 dB(A)
Hladina akustického výkonu (LwA)	97 dB(A)
Prevádzková teplota okolia	+5 °C až +40 °C
Striedavý režim	S3-25 (2,5 min prevádzka, 7,5 min prestávka)
Tepelná ochrana	Áno (automatické vypnutie pri prehriatí)
Poistný ventil	Prednastavený na maximálny tlak nádrže
Vypúšťanie kondenzátu	Vypúšťací ventil pod nádržou
Záruka	36 mesiacov

Často kladené otázky - POWX1723 PowerPlus

Ako nastaviť výstupný tlak kompresora?

Použite regulačnú rukoväť tlaku (referencia 6) na nastavenie tlaku. Hodnota sa zobrazuje na manometri (referencia 8). Uistite sa, že použitý pneumatický nástroj akceptuje nastavený tlak.

Aký typ oleja použiť pre tento kompresor?

Tento kompresor je bez oleja (samomazný). Nie je potrebné pridávať olej. Nenalievajte olej.

Ako vypustiť kondenzačnú vodu z nádrže?

Po približne 2 hodinách používania odpojte zariadenie a vypustite vzduch. Otvorte vypúšťací ventil (referencia 5) pod kompresorom vo vertikálnej polohe. Po úplnom vyprázdnení zatvorte.

Čo robiť, ak kompresor neštartuje?

Skontrolujte sieťové napätie (230 V) a stav kábla. Ak je teplota nižšia ako 5 °C, motor nemusí štartovať. Tepelná ochrana môže tiež vypnúť prúd v prípade prehriatia; počkajte na vychladnutie.

Aké sú základné bezpečnostné opatrenia?

Noste ochranné okuliare. Udržujte vzdialenosť aspoň 4 metre od pracujúceho kompresora. Nikdy nesmerujte prúd vzduchu na osoby alebo zvieratá. Používajte na stabilnom povrchu a v dobre vetranom priestore.

Môžem použiť predlžovací kábel?

Áno, ale iba predlžovací kábel s maximálnou dĺžkou 5 metrov a prierezom kábla aspoň 1,5 mm². Dlhšie káble alebo káble s menším prierezom môžu spôsobiť pokles napätia a zabrániť štartovaniu.

Ako čistiť kompresor?

Odpojte zariadenie. Čistite iba vlhkou handričkou. Nepoužívajte rozpúšťadlá ani horľavé alebo toxické kvapaliny. Vyčistite vetracie mriežky.

Aký je maximálny tlak v nádrži?

Menovitý tlak je 10 bar (145 PSI). Poistný ventil je nastavený na maximálny povolený tlak a nesmie byť menený.

Môže sa kompresor automaticky reštartovať?

Áno, motor sa automaticky reštartuje, keď tlak v nádrži klesne. V prípade výpadku prúdu sa môže neočakávane reštartovať; v prípade potreby ho odpojte od siete.

Aké sú podmienky záruky?

Záruka je 36 mesiacov odo dňa nákupu. Vzťahuje sa na výrobné chyby, ale nie na bežné opotrebenie, náhodné poškodenie alebo nesprávne použitie. Uschovajte si doklad o kúpe.

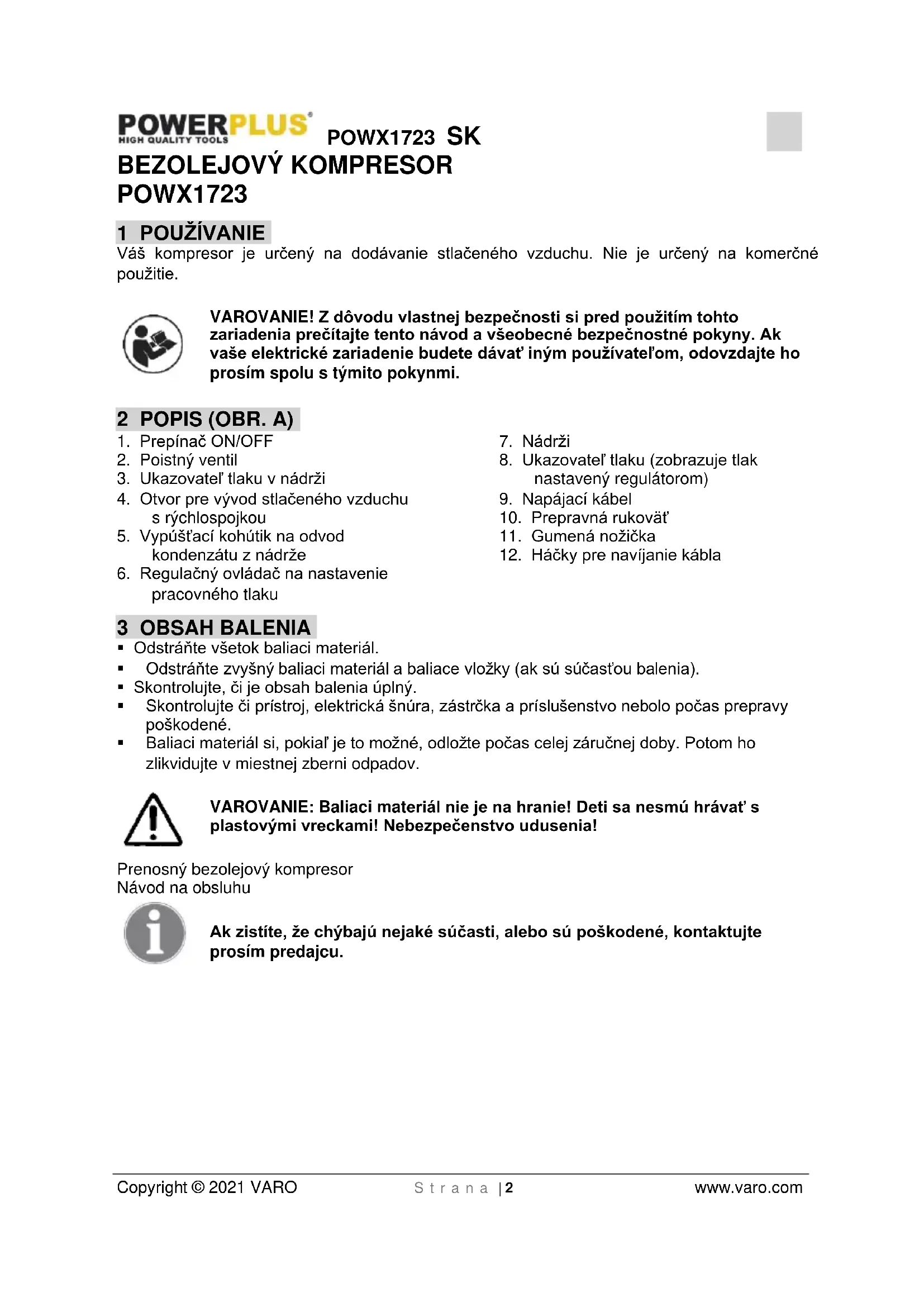

NÁVOD NA OBSLUHU POWX1723 PowerPlus

Váš kompresor je určený na dodávanie stlačeného vzduchu. Nie je určený na komerčné použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

Prenosný bezolejový kompresor Návod na obsluhu

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

- Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.

- Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálít' prach alebo výpary.

- Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedat' siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byt' vystavené dažd'u ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie alebo vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..
• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud’te vždy ostražitý, sledujte čo robíte a riad’te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit’ závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, nekízavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nost’ elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatelov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
• Náradie sa musí udržiavat' v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa oyládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnost' elektrického náradia.

6 BEZPEČNOSTNÉ NORMY

Tento symbol znamená upozornenia, ktoré si treba pozorne prečítat' predtým, ako začnete používat' výrobok, aby sa predišlo možným fyzickým úrazom užívatel'a.

Stlačený vzduch je potenzionálne nebezpečná forma energie, preto pri používaní kompresora a príslušenstiev je nutné venovat' maximálnu pozornosť.

Pozor: Kompresor sa môže samočinne uviest' do prevádzky v prípade black-outu (výpadku prúdu) a nasledovného obnovenia napätia.

Hodnota AKUSTICKÉHO TLAKU nameraná z 4m je rovnaká ako hodnota AKUSTICKÉHO VÝKONU uvedená na žltom označení umiestnenom na kompresore, menej ako 20 dB.

6.1 Čo treba robit'

• Kompresor sa musí používať vo vhodnom prostredí (dobre vetranom, s teplotou okolia v rozmedzí od +5 °C do +40 °C); nesmie sa používať v prítomnosti prachov, kyselín, výparov, výbušných alebo horľavých plynov.
• Pracovný priestor udržujte prázdny. Kompresor musí byť počas prevádzky umiestnený na stabilnom podklade. Kompresor používajte výlučne v zvislej polohe.
• Pri práci s kompresorom doporučujeme používať ochranné pracovné okuliare na ochranu zraku pred vniknutím cudzích teliesok do očí, spôsobených zdvihnutým vírom z prúdu stlačeného vzduchu.
• Pri používaní pneumatických príslušenstiev majte podľa možnosti oblečený bezpečnostný pracovný odev.
• Zachovávajte vždy bezpečnostný odstup, aspoň 4 metre, medzi kompresorom a pracovnou zónou.
• Skontrolujte, či údaje na výrobnom štítku kompresora zodpovedajú údajom elektrickej siete: je povolená odchýlka napätia +/-10% vzhľadom na nominálny hodnotu.
• Zasuňte vidlicu elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a pridřžaite sa platných noriem.
• Používajte predlžovačky elektrického káblu s maximálnou dížkou 5 metrov a s prierezom káblu nie menším ako 1,5 mm². Nedoporučujeme používať predlžovačky odlišných dížok a prierezov, ako aj nástavce a multizásuvky.
• Pri posúvaní kompresora používajte vždy a jedine nato určenú rukovát'.
• Pri inom ako dovolenom používaní stlačeného vzduchu (hustenie, pneumatické nástroje, lakovanie, umývanie s čistiacimi prípravkami len
• na vodnej báze, škrábanie a pod.) musíte ovládat' a dodržiavať normy, ktoré sú platné v jednotlivých prípadoch.
• Tento kompresor je vyrobený pre prevádzku so vzt'ahom prerušenia, špecifikovaným na štítku s technickými údajmi (napríklad: S3-25 znamená 2,5 minúty pracovnej činnosti a 7,5 minút prestávky), aby a
• predišlo nadmernému prehriatiu elektrického motora. V prípade, že by sa vyskytlo prehriatie, zasiahne tepelná ochrana, ktorou je motor vybavený a automaticky sa preruší prívod elektrického prúdu, keď je teplota príliš vysoká. Po návrate teploty do normálneho stavu sa motor automaticky reštartuje, znova uvedie do činnosti.

6.2 Čo sa nesmie robit'

• Nikdy nenasmerujte prúd vzduchu/kvapalín na osoby, zvieratá alebo smerom na vlastné telo.
• Neuvádzajte kompresor do styku s vodou alebo inými kvapalinami, okrem toho dôsledne zabráňte tomu, aby ste prúd tekutín striekajúcich z prístrojov, ktoré sú napojené na kompresor, nenamierili smerom na samotný kompresor. Prístroj je pod napätím a preto môže príst' k smrtelným úrazom elektrickým prúdom alebo ku skratom.
• Nikdy nemanipuluite s prístrojom s holými nohami alebo s mokrými rukami a nohami.
• Net'ahajte napájací kábel pri vypínaní vidlice/zástrčky zo zásuvky alebo pri presúvaní kompresora.
  ■ Nenechávaite prístroj vystavený atmosferickým vplyvom (dažďu, slnku, hmle, snehu).
• Ak sa bude kompresor používať vo vonkajšom prostredí, po použití ho vždy uložte na kryté alebo uzavreté miesto.
• Nikdy nepoužívajte kompresor vonku v prípade dažďa alebo iných nepriaznivých meteorologických podmienok.
• Nedovol'te používať kompresor neskúseným osobám bez adekvátneho dohl'adu. Zabráňte zvieratám prístup do pracovnej zóny.
• Stlačený vzduch, vyprodukovaný týmto strojným zariadením, sa nesmie používať vo farmaceutickom, potravinárskom alebo nemocničnom sektore a nesmie sa používať ani na plnenie potápačských bômb.
• Neklad'te horl'avé predmety alebo nylónové a látkové predmety do blízkosti a/alebo na kompresor.
• Nezakrývaite vzduchové otvory na kompresore.
• Neotvárajte alebo nepoškodžujte kompresor v žiadnej jeho časti. Obrátte sa na autorizované servisné stredisko.

7 POUŽÍVANIE KOMPRESORA

7.1 Napätie

Kompresor je vybavený sietovým káblom s ochrannou zástrčkou. Pred používaním stroja skontrolujte, či sietové napätie zodpovedá údajom na typovom štítku. Dlhé prípojné vedenia, predlžovacie káble, káblové bubny atd. spôsobujú pokles napätia a môžu spôsobit' problémy pri rozbehu motora. Pri nízkych teplotách pod +5 °C je rozbeh motora ohrozený t'ažkým chodom.

7.2 Zapnutie / vypnutie

Zariadenie zapnete stlačením hlavného vypínača (odk. 1).

Zariadenie vypnete opätovným stlačením hlavného vypínača (odk. 1).

7.3 Nastavenie tlaku

■ Tlak v nádrži sa dá skontrolovať na dodanom ukazovateli tlaku (3).

■ Nastavenú hodnotu môžete skontrolovať na ukazovateli tlaku (8).

Nastavený tlak sa môže odoberat' cez rýchlo zaist'ovaciu spojku (4).

- Skontrolujte prosím, či spotreba vzduchu a maximálny pracovný tlak pneumatického nástroja sú kompatibilné s tlakom nastaveným na tlakovom regulátore a s množstvom vzduchu dodávaného kompresorom.

Hned' po vytvorení tlaku v tlakovej nádobe sa motor automaticky vypne.

Ked' bude tlak v nádrži príliš nízky, motor sa automaticky zapne.

Bezpečnostný ventil (2) bol nastavený na najvyšší povolený tlak tlakovej nádoby. Je zakázané prestavovať bezpečnostný ventil alebo odstraňovať jeho tesnenie.

Nečistite prístrojové zariadenie a jeho komponenty riedidlami, horľavými alebo toxickými kvapalinami. Použite výlučne navlhčenú utierku, avšak najprv sa presvedčte, či je vidlica vytiahnutá z elektrickej zásuvky.

Približne po 2 hodinách používania kompresora je treba vyprázdnit' kondenzačnú vodu, ktorá sa vytvára v nádrži. Najprv pomocou pripojeného príslušenstva vyprázdnite všetok vzduch podľa toho, ako je uvedené vyššie. Uvoľnite o dve otáčky vypúšťací kohútik (5) (obr. 1), ktorý je umiestnený pod kompresorom (kompresor musí byť preventívne vypnutý), pričom dbajte, aby bol kohútik v zvislej polohe.

Vypustite všetkú vodu a kohútik silno naspät' utiahnite.

Pozor ! Ak sa kondenzovaná voda nevypustí, môže korodovat' nádrž, čím sa obmedzí jej objem a ohrozí jej bezpečnost'.

Likvidovanie kondenzačnej kvapaliny sa musí odvádzat' v zmysle platných zákonov na ochranu životného prostredia, nakol'ko sa jedná o produkt, ktorý znečist'uje životné prostredie.

9 TECHNICKÉ ÚDAJE

Type	POWX1723
Menovité napätie	230 V
Menovitá frekvencia	50 Hz
Menovitý výkon	1100 W / 1,5 hp
Rýchlost' rotácie	3400 min ^-1
Menovitý tlak	10 bar / 145 PSI
Kapacita nádrže	12 l
Vzduchová kapacita	180 l/min
Hmotnosť	13 kg

10 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynút dňom zakúpenia prvým používatel'om.
• Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.

■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.

- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného siet'ového napätia. Neboli uvedené všetky možnosti.

- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

- Vyhradzujeme si právo zamietnuť akúkol'vek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)

■ Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.

- Náradie musíte vrátit v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

12 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit', nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
