Tipo di prodotto	Compressore portatile senza olio
Marca	PowerPlus
Modello	POWX1723
Tensione nominale	230 V
Frequenza nominale	50 Hz
Potenza nominale	1100 W / 1,5 cv
Velocità di rotazione	3400 giri/min
Pressione nominale	10 bar / 145 PSI
Capacità del serbatoio	12 litri
Portata d'aria	180 l/min
Peso	13 kg
Tipo di trasmissione	A cinghia
Lubrificazione	Senza olio (autolubrificante)
Livello di pressione acustica (LpA)	74 dB(A)
Livello di potenza acustica (LwA)	97 dB(A)
Temperatura ambiente di funzionamento	+5 °C a +40 °C
Rapporto di intermittenza	S3-25 (2,5 min di funzionamento, 7,5 min di pausa)
Protezione termica	Sì (spegnimento automatico in caso di surriscaldamento)
Valvola di sicurezza	Preregolata per pressione max del serbatoio
Scarico condensa	Rubinetto di scarico sotto il serbatoio
Garanzia	36 mesi

Domande frequenti - POWX1723 PowerPlus

Come regolare la pressione di uscita del compressore?

Utilizzare la manopola di regolazione della pressione (riferimento 6) per regolare la pressione. Il valore viene visualizzato sul manometro (riferimento 8). Assicurarsi che l'utensile pneumatico utilizzato accetti la pressione impostata.

Che tipo di olio utilizzare per questo compressore?

Questo compressore è senza olio (autolubrificante). Non è necessario aggiungere olio. Non mettere olio.

Come scaricare l'acqua di condensa dal serbatoio?

Dopo circa 2 ore di utilizzo, scollegare l'apparecchio e scaricare l'aria. Aprire il rubinetto di scarico (riferimento 5) sotto il compressore in posizione verticale. Richiudere dopo lo svuotamento completo.

Cosa fare se il compressore non si avvia?

Controllare la tensione di rete (230 V) e lo stato del cavo. Se la temperatura è inferiore a 5 °C, il motore potrebbe non avviarsi. La protezione termica può anche interrompere l'alimentazione in caso di surriscaldamento; attendere il raffreddamento.

Quali sono le precauzioni di sicurezza essenziali?

Indossare occhiali di protezione. Mantenere una distanza di almeno 4 metri dal compressore in funzione. Non dirigere mai il getto d'aria verso persone o animali. Utilizzare su una superficie stabile e in un luogo ventilato.

Posso utilizzare una prolunga elettrica?

Sì, ma solo una prolunga di massimo 5 metri con sezione del cavo di almeno 1,5 mm². Prolunghe più lunghe o di sezione inferiore possono causare cadute di tensione e impedire l'avviamento.

Come pulire il compressore?

Scollegare l'apparecchio. Pulire solo con un panno umido. Non utilizzare solventi né liquidi infiammabili o tossici. Pulire le griglie di aerazione.

Qual è la pressione massima del serbatoio?

La pressione nominale è di 10 bar (145 PSI). La valvola di sicurezza è regolata per la pressione massima consentita e non deve essere modificata.

Il compressore può riavviarsi automaticamente?

Sì, il motore si riavvia automaticamente quando la pressione nel serbatoio diminuisce. In caso di interruzione di corrente, può riavviarsi inaspettatamente; scollegarlo dalla rete se necessario.

Quali sono le condizioni di garanzia?

La garanzia è di 36 mesi dalla data di acquisto. Copre i difetti di fabbricazione, ma non la normale usura, i danni accidentali o l'uso scorretto. Conservare la prova d'acquisto.

MANUALE UTENTE POWX1723 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL

SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN

FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS

1 APPLICAZIONE 2
2 DESCRIZIONE (FIG. A) 2
3 DISTINTA DEI COMPONENTI....2
4 SIMBOLI 2
5 NORME GENERALI DI SICUREZZA....3
5.1 Luogo di lavoro....3
5.2 Sicurezza elettrica....3
5.3 Sicurezza delle persone....3
5.4 Uso attento e scrupoloso degli elettroutensili....4
5.5 Manutenzione....4
6 AVVERTENZE DI SICUREZZA SPECIFICHE......5
6.1 Cose da fare....5
6.2 Cose da non fare....5
7 USO DEL COMPRESSORE 6
7.1 Allacciamento alla rete....6
7.2 Interruttore ON/OFF....6
7.3 Regolazione della pressione....6
7.4 Valvola di sicurezza....6
8 PULIZIA E MANUTENZIONE 7
8.1 Manutenzione....7
9 DATI TECNICI 7
10 RUMORE....7
11 GARANZIA....8
12 AMBIENTE 8

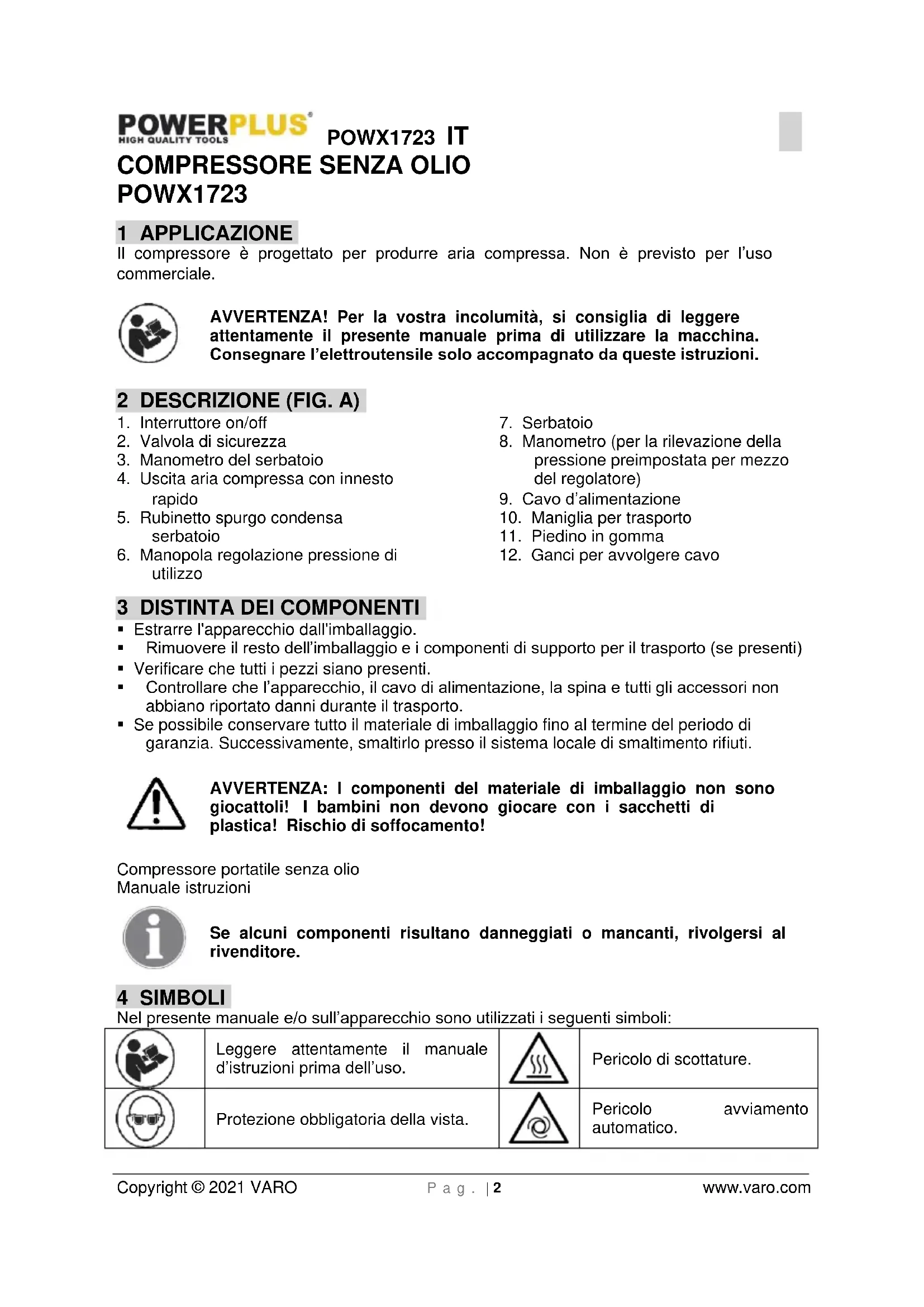

COMPRESSORE SENZA OLIO POWX1723

1 APPLICAZIONE

Il compressore è progettato per produrre aria compressa. Non è previsto per l'uso commerciale.

AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.

2 DESCRIZIONE (FIG. A)

1. Interruttore on/off
2. Valvola di sicurezza
3. Manometro del serbatoio
4. Uscita aria compressa con innesto rapido
5. Rubinetto spurgo condensa serbatoio

6. Manopola regolazione pressione di utilizzo

7. Serbatoio

8. Manometro (per la rilevazione della pressione preimpostata per mezzo del regolatore)
9. Cavo d'alimentazione
10. Maniglia per trasporto
11. Piedino in gomma
12. Ganci per avvolgere cavo

3 DISTINTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.
  ■ Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti)
• Verificare che tutti i pezzi siano presenti.
• Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA: I componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

Compressore portatile senza olio Manuale istruzioni

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:

		Leggere attentamente il manuale d'istruzioni prima dell'uso.		Pericolo di scottature.
		Protezione obbligatoria della vista.		Pericolo avviamento automatico.

Attenzione corrente elettrica.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

5.1 Luogo di lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
• Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.
• Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.

• La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
• Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.
  Non danneggiare il cavo. Non utilizzare il cavo per trascinare l'apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.
  Se l'elettroutensile viene impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche letali.
  Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.

• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

• Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
• Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.
  Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.
• Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o prima di riporre l'elettroutensile. Queste precauzioni servono a prevenire l'avvio involontario dell'apparecchio.

- Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

- Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

- Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

5.5 Manutenzione

- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.

6 AVVERTENZE DI SICUREZZA SPECIFICHE

Questo simbolo indica le avvertenze da leggere attentamente prima di utilizzare il prodotto, in modo da prevenire possibili danni fisici all'utente.

L'aria compressa è una forma di energia potenzialmente pericolosa, pertanto è necessario usare estrema cautela utilizzando il compressore e gli accessori.

Attenzione: il compressore potrebbe ripartire in caso di black-out e successivo ripristino di tensione.

Il valore di PRESSIONE ACUSTICA misurato 4 m. equivale al valore di POTENZA ACUSTICA dichiarato sull'etichetta gialla, posizionata sul compressore, meno 20 dB.

6.1 Cose da fare

- Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5 °C e +40 °C) e mai in presenza di polveri, acidi, vapori, gas esplosivi o infiammabili.

- Tenere sgombra l'area di lavoro. Il compressore in funzione deve essere posizionato su un appoggio stabile.

- È consigliato l'uso di occhiali protettivi durante l'utilizzo per proteggere gli occhi da corpi estranei sollevati dal getto di aria compressa.

- Utilizzando gli accessori pneumatici indossare possibilmente abbigliamento antinfortunistico.

- Mantenere sempre una distanza di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro.

- Controllare la rispondenza dei dati di targa del compressore con quelli reali dell'impianto elettrico; si ammette una variazione di tensione di +/- 10% rispetto al valore nominale.

- Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti.

- Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1,5 mm². Si sconsiglia l'uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple.

- Usare sempre e solo la maniglia per spostare il compressore.

- L'utilizzo dell'aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa, graffatura, ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singoli casi.

- Questo compressore è costruito per funzionare con un rapporto di intermittenza specificato sulla targhetta dati tecnici, (ad esempio S3- 25 significa 2,5 minuti di lavoro e 7,5 minuti di fermata) onde evitare un eccessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse verificare, interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata. Al ritorno delle condizioni normali di temperatura il motore si riavvia automaticamente.

6.2 Cose da non fare

• Non dirigere mai il getto di aria/liquidi verso persone, animali o verso il proprio corpo.
• Non far entrare il compressore in contatto con l'acqua o altri liquidi, evitando inoltre con cura di non dirigere mai il getto di liquidi, spruzzati da utensili collegati al compressore, verso il compressore stesso: l'apparecchio è sotto tensione e potrebbero verificarsi folgorazioni o cortocircuiti.

Non usare l'apparecchio a piedi nudi o con mani e piedi bagnati.
- Non tirare il cavo di alimentazione per staccare la spina dalla presa o per spostare il compressore.
Non lasciare esposto l'apparecchio agli agenti atmosferici (pioggia, sole, nebbia, neve).
- Se questo compressore dovesse essere utilizzato in ambiente esterno, dopo l'uso ricordarsi sempre di riporlo in un luogo coperto o chiuso.
- Non utilizzare mai il compressore all'esterno in caso di pioggia o di condizioni metereologiche avverse.
- Non permettere l'uso del compressore a persone inesperte senza adeguata sorveglianza. Tenere lontani dall'area di lavoro gli animali.
- L'aria compressa prodotta da questa macchina non è utilizzabile in campo farmaceutico, alimentare o ospedaliero e non può essere utilizzata per riempire bombole da immersione.
Non posizionare oggetti infiammabili o oggetti in nylon e stoffa vicino e/o sul compressore.
Non coprire le prese d'aria sul compressore.
- Non aprire o manomettere il compressore in alcuna sua parte. Rivolgersi ad un Centro Assistenza autorizzato.

7 USO DEL COMPRESSORE

7.1 Allacciamento alla rete

Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Prima della messa in esercizio verificare che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparecchio. I cavi di alimentazione troppo lunghi nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5 °C l'avvio del motore può essere più difficile.

7.2 Interruttore ON/OFF

Per accendere l'apparecchio, premere l'interruttore On/Off (rif. 1).

Premere nuovamente l'interruttore On/Off (rif. 1) per spegnere l'apparecchio.

7.3 Regolazione della pressione

• È possibile controllare la pressione presente all _i^- interno del serbatoio attraverso il manometro in dotazione (3).
• Il compressore è dotato di manopola per la regolazione della pressione (6). Questa manopola consente di regolare la pressione dell'aria in modo da ottimizzare l'uso degli apparecchi pneumatici.
• Il valore impostato può essere controllato attraverso il manometro (8).
• La pressione impostata può essere prelevata dall'innesto rapido (4).
• Assicurarsi che il consumo d'aria e la pressione operativa massima dell'apparecchio pneumatico siano compatibili con la pressione impostata sul regolatore e con la quantità d'aria fornita dal compressore.

Non appena la pressione si accumula nel recipiente, il motore si spegne automaticamente.

Il motore si accende automaticamente quando la pressione del serbatoio è insufficiente.

7.4 Valvola di sicurezza

La valvola di sicurezza (2) è stata impostata per la pressione massima consentita del recipiente a pressione. È vietato regolare la valvola di sicurezza o rimuoverne la guarnizione. Attuare occasionalmente la valvola di sicurezza per accertarsi che funzioni correttamente al momento opportuno. A questo scopo sarà necessario rimuovere il coperchio di protezione.

8 PULIZIA E MANUTENZIONE

8.1 Manutenzione

Non pulire la macchina e i suoi componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido assicurandosi di avere scollegato la spina dalla presa elettrica.

Dopo 2 ore circa di utilizzo occorre scaricare l'acqua di condensa che si forma dal serbatoio. Scaricare prima tutta l'aria utilizzando l'accessorio collegato, come descritto precedentemente. Svitare di due giri la valvola di spurgo (5) (Fig. 1) posta sotto il compressore (preventivamente spento), avendo cura di tenere quest'ultimo in posizione verticale. Scaricata tutta l'acqua, riavvitare con forza la valvola.

Attenzione: l'acqua che si condensa, se non scaricata, può corrodere il serbatoio, limitandone la capacità e pregiudicandone la sicurezza.

Lo SMALTIMENTO della condensa deve avvenire nel rispetto della tutela dell'ambiente e delle leggi in vigore, trattandosi di prodotto inquinante.

9 DATI TECNICI

Type	POWX1723
Tensione nominale	230 V
Frequenza nominale	50 Hz
Potenza nominale	1100 W / 1,5 hp
Velocità di rotazione	3400 min ^-1
Pressione nominale	10 bar / 145 PSI
Capacità serbatoio	12 l
Debito d'aria (capacità)	180 l/min
Peso	13 kg

10 RUMORE

Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3)

Livello di pressione acustica LpA	74 dB(A)
Livello di potenza acustica LwA	97 dB(A)

ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).

11 GARANZIA

- Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell'acquisto da parte del primo utilizzatore.

- La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

- Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.

- Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.

- Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

■ Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

- Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

- Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadequata o di un sovraccarico.

- Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

- L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

- I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

- Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

■ Conservare lo scontrino come prova della data d'acquisto.

- L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.

12 AMBIENTE

Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove esistono impianti adeguati. Consultare l'ente locale o il rivenditore per consigli su raccolta e smaltimento.
