Produkttyp	Bärbar oljefri kompressor
Märke	PowerPlus
Modell	POWX1723
Nominell spänning	230 V
Nominell frekvens	50 Hz
Nominell effekt	1100 W / 1,5 hk
Rotationshastighet	3400 min⁻¹
Nominellt tryck	10 bar / 145 PSI
Tankkapacitet	12 liter
Luftflöde	180 l/min
Vikt	13 kg
Drivningstyp	Remdriven
Smörjning	Oljefri (självsmörjande)
Ljudtrycksnivå (LpA)	74 dB(A)
Ljudeffektnivå (LwA)	97 dB(A)
Omgivande arbetstemperatur	+5 °C till +40 °C
Driftintervall	S3-25 (2,5 min drift, 7,5 min stopp)
Termiskt skydd	Ja (automatisk avstängning vid överhettning)
Säkerhetsventil	Förinställd för max tanktryck
Kondensavtappning	Avtappningsventil under tanken
Garanti	36 månader

Vanliga frågor - POWX1723 PowerPlus

Hur ställer jag in kompressorns utloppstryck?

Använd tryckregleringsratten (referens 6) för att justera trycket. Värdet visas på manometern (referens 8). Se till att det pneumatiska verktyget accepterar det inställda trycket.

Vilken typ av olja ska jag använda till denna kompressor?

Denna kompressor är oljefri (självsmörjande). Ingen olja behöver tillsättas. Tillsätt inte olja.

Hur tömmer jag kondensvattnet från tanken?

Efter cirka 2 timmars användning, koppla bort enheten och töm luften. Öppna avtappningsventilen (referens 5) under kompressorn i vertikalt läge. Stäng efter fullständig tömning.

Vad gör jag om kompressorn inte startar?

Kontrollera nätspänningen (230 V) och kabelns skick. Om temperaturen är under 5 °C kan motorn inte starta. Termiska skyddet kan också bryta strömmen vid överhettning; vänta tills den svalnat.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd skyddsglasögon. Håll ett avstånd på minst 4 meter från kompressorn under drift. Rikta aldrig luftstrålen mot människor eller djur. Använd på en stabil yta och i ett ventilerat utrymme.

Kan jag använda en förlängningssladd?

Ja, men endast en förlängningssladd på max 5 meter med en kabelarea på minst 1,5 mm². Längre eller tunnare sladdar kan orsaka spänningsfall och förhindra start.

Hur rengör jag kompressorn?

Koppla bort enheten. Rengör endast med en fuktig trasa. Använd inga lösningsmedel eller brandfarliga/giftiga vätskor. Rengör ventilationsgallren.

Vad är det maximala tanktrycket?

Nominellt tryck är 10 bar (145 PSI). Säkerhetsventilen är inställd för högsta tillåtna tryck och får inte ändras.

Kan kompressorn starta om automatiskt?

Ja, motorn startar automatiskt när trycket i tanken sjunker. Vid strömavbrott kan den starta oväntat; koppla bort den från nätet vid behov.

Vilka är garantivillkoren?

Garantin är 36 månader från inköpsdatum. Den täcker tillverkningsfel, men inte normalt slitage, olycksskador eller felaktig användning. Spara ditt kvitto.

BRUKSANVISNING POWX1723 PowerPlus

1 ANVÄNDNINGSOMRÅDE 2
2 BESKRIVNING (FIG. A)....2
3 FÖRPACKNINGSINNEHÅLL 2
4 SYMBOLER....2
5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG....3
5.1 Arbetsplatsen....3
5.2 Elektrisk säkerhet 3
5.3 Personlig säkerhet....3
5.4 Användning och skötsel av elektriska verktyg 4
5.5 Service....4
6 SÄRSKILDA SÄKERHETSFÖRESKRIFTER 4
6.1 Att göra....5
6.2 Att inte göra....5
7 ANVÄNDNING AV KOMPRESSORN......6
7.1 Nätanslutning....6
7.2 lgångsättning och avstängning....6
7.3 Inställning av lufttrycket....6
7.4 Säkerhetsventil)....6
8 RENGÖRING OCH UNDERHÅLL 6
8.1 Underhåll 6
9 TEKNISKA DATA....7
10 BULLER 7
11 GARANTI....8
12 MILJÖHÄNSYN....8

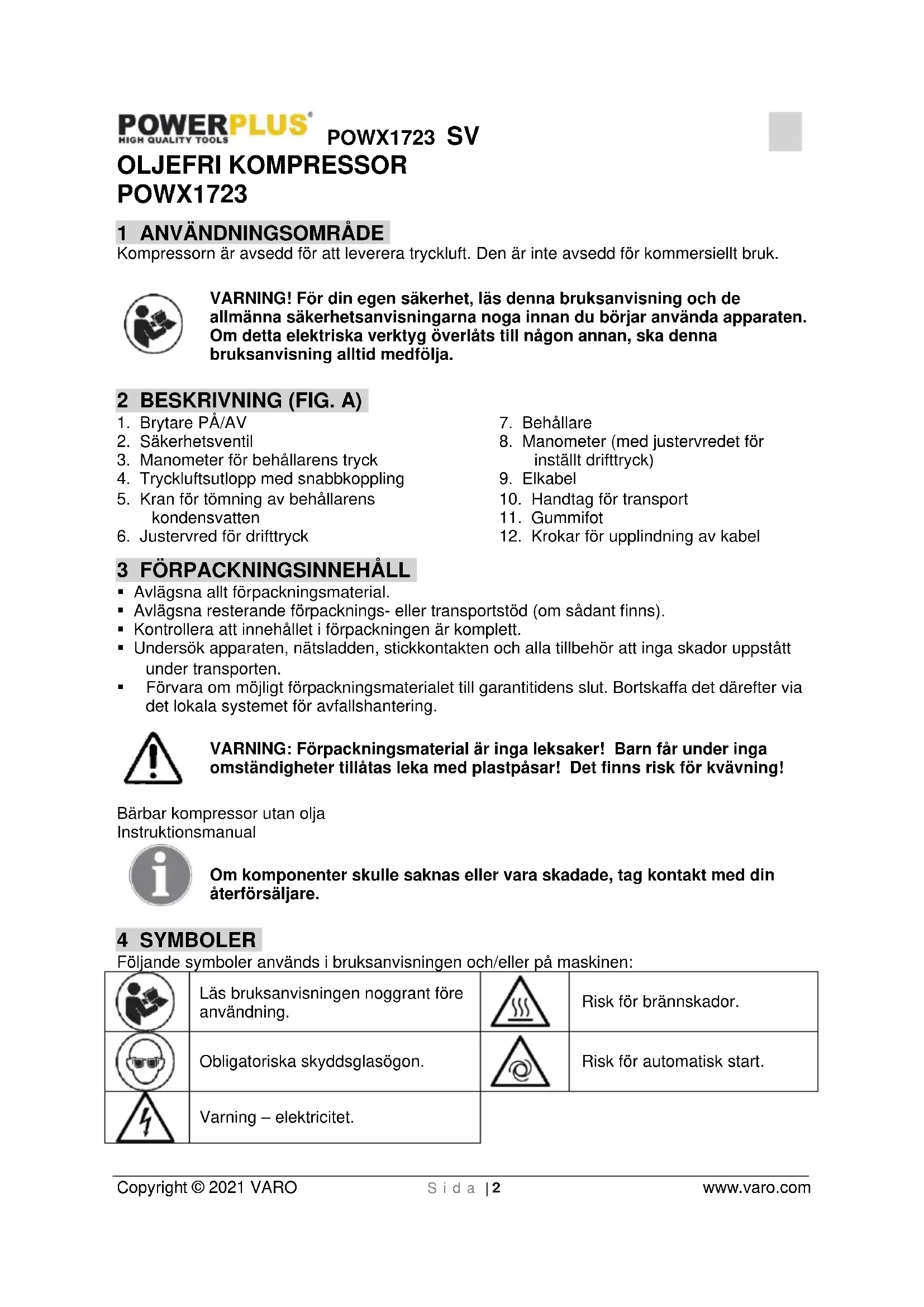

OLJEFRI KOMPRESSOR POWX1723

1 ANVÄNDNINGSOMRÅDE

Kompressorn är avsedd för att leverera tryckluft. Den är inte avsedd för kommersiellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1. Brytare PÅ/AV
2. Säkerhetsventil
3. Manometer för behållarens tryck
4. Tryckluftsutlopp med snabbkoppling
5. Kran för tömning av behållarens kondensvatten

6. Justervred för drifttryck

7. Behållare

8. Manometer (med justervredet för inställt drifttryck)
9. Elkabel
10. Handtag för transport
11. Gummifot
12. Krokar för upplindning av kabel

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

Bärbar kompressor utan olja Instruktionsmanual

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Läs bruksanvisningen noggrant före användning.		Risk för brännskador.
	Obligatoriska skyddsglasögon.		Risk för automatisk start.
	Varning – elektricitet.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.
• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.
• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.
• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

- Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

- Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

- Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

- Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 SÄRSKILDA SÄKERHETSFÖRESKRIFTER

Denna symbol indikerar viktiga säkerhetsanvisningar. Läs igenom dessa innan maskinen tas i användning. Allt detta för att undvika personskador.

Tryckluft är en potentiell riskkälla. Var mycket försiktig vid användning av kompressorn och tillbehören.

WARNING! Kompressorn kan återstarta efter ett strömavbrott.

BULLERVÄRDET på 4 meters avständ svarar till den BULLERSTYRKA, som anges på den gula etiketten på kompressorn, minus 20 dB.

6.1 Att göra

• Kompressorn ska användas i välventilerade omgivningar med en omgivningstemperatur på +5 / +40 °C. Se till att omgivningen är fri från damm, syror, ångor och explosiv eller brandfarlig gas.
• Håll arbetsområdet fritt. Kompressorn ska stå på ett stabilt underlag när den är i funktion. Använd endast kompressorn i vertikalt läge.
• Det är tillrådligt att använda skyddsglasögon vid användning av kompressorn för att skydda ögonen mot främmande föremål som rörs upp av tryckluftsstrålen.
• Använd om möjligt skyddskläder vid användning av tryckluftstillbehör.
• Håll ett säkerhetsavständ på min. 4 m mellan kompressorn och arbetsområdet.
• Kontrollera att el-installationens data stämmer med de data som anges på kompressorns maskinskylt; skillnader på +/- 10 % i förhållande till nominell spänning kan accepteras.
• Sätt i elkabelns stickkontakt i ett eluttag som överensstämmer med gällande standarder vad gäller form, spänning och frekvens.
• Använd förlängningssladdar på max. 5 m med ett tvärsnitt på min 1,5 mm2. Använd inte förlängningssladdar med annan längd eller tvärsnitt, adaptrar eller grenuttag.
• Använd endast handtaget för att flytta kompressorn.
• Vid användning av tryckluft för uppblåsning, tryckluftsverktyg, målning, rengöring med endast vattenbaserade rengöringsmedel, nitning o.s.v. ska du känna till och följa de aktuella säkerhetsföreskrifterna.
• Denna kompressor är konstruerad för att fungera med den intermittensfaktor som anges på märkplåten över tekniska data (exempel: S3-25 betyder 2,5 min drift och 7,5 min paus) för att undvika överhettning av elmotorn. Det finns ett överhettningsskydd i motorn som automatiskt bryter strömtillförseln om motorn överhettas. Motorn återstartar automatiskt när den normala drifttemperaturen åter nås.

6.2 Att inte göra

• Rikta inte luft- eller vätskestrålen mot personer, djur eller dig själv.
• Sänk inte ned kompressorn i vatten eller andra vätskor. Rikta inte vätskestrålen från anslutna tryckluftstillbehör mot kompressorn. Maskinen är spänningsförande och det finns risk för elstötar eller kortslutningar.
• Använd inte maskinen barfota eller med blöta händer eller fötter.
• Dra inte i elkabeln för att dra ut stickkontakten ur eluttaget eller för att flytta kompressorn.
• Utsätt inte maskinen för regn, sol, dimma eller snö.
• Om du använder den här kompressorn utomhus, var noga med att alltid ställa tillbaka den på en skyddad plats eller inomhus efter användningen.
• Använd aldrig kompressorn utomhus när det regnar eller vid dåliga väderförhållanden.
• Låt inte oerfarna personer använda kompressorn utan uppsikt. Håll djur på avstånd från arbetsområdet.
• Tryckluften som skapas av denna maskin får inte användas inom läkemedels- eller livsmedelsindustrin och inte heller på sjukhus. Tryckluften ska inte heller användas för att fylla dykartuber.
• Placera inte brandfarliga föremål eller föremål av nylon eller tyg nära och/ eller på kompressorn.
• Täck inte över kompressorns luftintag.
• Öppna och mixtra inte med kompressordelarna. Kontakta en auktoriserad serviceverkstad.

7 ANVÄNDNING AV KOMPRESSORN

7.1 Nätanslutning

Kompressorn är utrustad med en nätkabel med jordad kontakt. Innan kompressorn används, kontrollera att nätspänningen överensstämmer med den på kompressorns märkplåt angivna. Långa matningskablar, kabelförlängningar, kabeltrummor etc., kan förorsaka spänningsfall och kan medföra att motorn inte startar. Vid låga temperaturer under +5 °C finns det risk för att motorn inte kan starta pga. trög gång.

7.2 Igångsättning och avstängning

För att starta kompressorn, tryck på strömbrytaren (ON/OFF-kontakten) (1). För att stänga av kompressorn, tryck åter på strömbrytaren (ON/OFF-kontakten) (1).

7.3 Inställning av lufttrycket

• Kompressorn har en manometer som visar behållarens lufttryck (3).
• Med justervredet för drifttryck (6) kan drifttrycket regleras att passa det tryckluftverktyg som ska användas.
• Det inställda drifttrycket kan avläsas på manometern för drifttryck (8).
• Tryckluftsutloppet med snabbkoppling (4) levererar tryckluft med det inställda drifttrycket.
• Kontrollera att det använda tryckluftverktygets luftförbrukning och maximala arbetstryck överensstämmer med det på justervredet inställda drifttrycket och med kompressorns luftkapacitet.

Så snart som trycket i luftbehållaren byggts upp, slår motorn automatiskt av.

Motorn startar automatiskt så snart som trycket i tanken blir för lågt.

7.4 Säkerhetsventil)

Säkerhetsventilen (2) är fabriksinställd för luftbehållarens högsta tillåtna tryck. Det är förbjudet att justera säkerhetsventilens inställning eller att avlägsna dess säkerhetsring.

Aktivera då och då säkerhetsventilen för att kontrollera att den fungerar vid behov. För att göra detta måste motorhöljet avlägsnas.

8 RENGÖRING OCH UNDERHÅLL

8.1 Underhåll

Använd inte lösningsmedel, brännbara eller giftiga vätskor för att rengöra maskinen och dess komponenter. Använd endast en mjuk fuktig trasa.

Kontrollera att stickkontakten har dragits ut ur eluttaget.

Töm ut kondensvattnet som bildas i behållaren efter ca 2 timmars användning.

Aktivera först det anslutna tillbehöret enligt tidigare beskrivning för att tömma behållaren. Stäng av kompressorn. Lossa sedan tömningsventilen (5) (Fig.1) under kompressorn två varv. Kompressorn ska vara i vertikalt läge. Töm ut vattnet och skruva fast ventilen ordentligt.

WARNING: om kondensvattnet inte töms ut kan behållaren rosta, vilket leder till reducerad kapacitet och försämrad säkerhet.

KASSERA kondensvattnet enligt gällande miljöföreskrifter eftersom det handlar om en förorenande produkt.

9 TEKNISKA DATA

Typ	POWX1723
Märkspänning	230 V
Märkfrekvens	50 Hz
Märkeffekt	1100 W / 1,5 hp
Varvtal	3400 min ^-1
Beräknat tryck	10 bar / 145 PSI
Tankvolym	12 l
Luftkapacitet	180 l/min
Vikt	13 kg

10 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA 74 dB(A)

Ljudeffektnivå LwA 97 dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

11 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.
• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.
• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en fölid av åsidosatt underhåll eller överbelastning.
• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.
• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade....)
• Inköpskvittot måste sparas som bevis för inköpsdatum.
• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

12 MILJÖHÄNSYN

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser.

Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.
