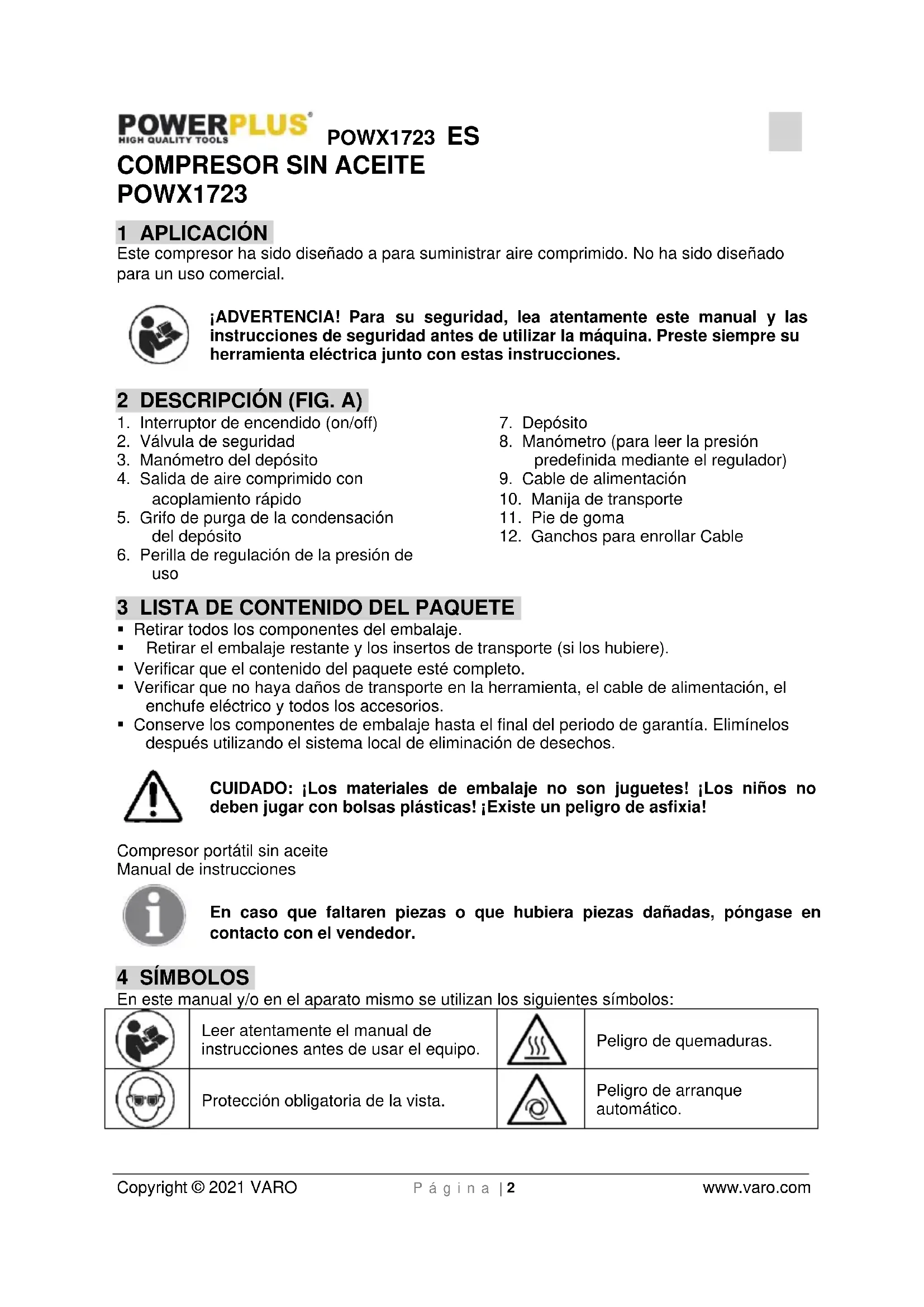

MANUAL DE USUARIO POWX1723 PowerPlus

5.4 Uso y cuidados de las herramientas eléctricas .................................................... 4

POWX1723 1 APLICACIÓN Este compresor ha sido diseñado a para suministrar aire comprimido. No ha sido diseñado para un uso comercial. ¡ADVERTENCIA! Para su seguridad, lea atentamente este manual y las instrucciones de seguridad antes de utilizar la máquina. Preste siempre su herramienta eléctrica junto con estas instrucciones. 2 DESCRIPCIÓN (FIG. A)

1. Interruptor de encendido (on/off)

2. Válvula de seguridad

3. Manómetro del depósito

4. Salida de aire comprimido con

5. Grifo de purga de la condensación

6. Perilla de regulación de la presión de

8. Manómetro (para leer la presión

predefinida mediante el regulador)

9. Cable de alimentación

3 LISTA DE CONTENIDO DEL PAQUETE

Retirar todos los componentes del embalaje. Retirar el embalaje restante y los insertos de transporte (si los hubiere). Verificar que el contenido del paquete esté completo. Verificar que no haya daños de transporte en la herramienta, el cable de alimentación, el enchufe eléctrico y todos los accesorios. Conserve los componentes de embalaje hasta el final del periodo de garantía. Elimínelos después utilizando el sistema local de eliminación de desechos. CUIDADO: ¡Los materiales de embalaje no son juguetes! ¡Los niños no deben jugar con bolsas plásticas! ¡Existe un peligro de asfixia! Compresor portátil sin aceite Manual de instrucciones En caso que faltaren piezas o que hubiera piezas dañadas, póngase en contacto con el vendedor. 4 SÍMBOLOS En este manual y/o en el aparato mismo se utilizan los siguientes símbolos:

Leer atentamente el manual de instrucciones antes de usar el equipo.

Peligro de quemaduras.

Protección obligatoria de la vista.

Atención, corriente eléctrica.

5 ADVERTENCIAS GENERALES EN MATERIA DE SEGURIDAD

Lea todas las instrucciones y advertencias en materia de seguridad. El incumplimiento de las consignas contenidas en las advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones corporales graves. Conserve todas las advertencias e instrucciones para poderlas consultar en el futuro. El término “herramienta eléctrica” utilizado en las advertencias se refiere a la herramienta eléctrica (con cable) alimentada desde la red eléctrica o a la herramienta eléctrica (sin cable) alimentada por una batería.

Mantenga la zona de trabajo limpia y ordenada. Las zonas desordenadas y poco iluminadas favorecen los accidentes de trabajo. No utilice herramientas eléctricas en atmósferas potencialmente explosivas, así como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas provocan chispas que pueden inflamar polvos o humos. Mantenga alejados a los niños y otras personas mientras utilice la herramienta eléctrica. El distraerse puede hacerle perder el control de la máquina.

5.2 Seguridad eléctrica

La tensión de alimentación debe corresponder a aquella la indicada en la placa de características. El enchufe de la máquina debe encajar en la toma de corriente. No se debe modificar de manera alguna el enchufe. No utilice ningún adaptador con herramientas eléctricas puestas a tierra. El uso de enchufes no modificados y de tomas de corriente adecuadas reduce el riesgo de una descarga eléctrica. Evite el contacto físico con superficies puestas a tierra como tubos, radiadores, hornos y refrigeradores. Si su cuerpo está conectado a tierra, el riesgo una descarga eléctrica es mayor. Evite exponer las herramientas eléctricas a la lluvia y la humedad. La penetración de agua en los aparatos eléctricos aumentará el riesgo de una descarga eléctrica. No dañe el cable. Nunca utilice el cable para transportar, tirar o desconectar la herramienta eléctrica. Mantenga el cable lejos de fuentes de calor, aceite, bordes afilados o piezas en movimiento. Un cable dañado o enredado aumenta el riesgo de descargas eléctricas. Cuando trabaje con una herramienta eléctrica al exterior, utilice un cable prolongador apto para una utilización al exterior. Este tipo de cable reduce el riesgo de una descarga eléctrica mortal. Si se debe utilizar una herramienta eléctrica en un lugar húmedo, utilice una alimentación protegida por un dispositivo de corriente residual (RCD). El uso de tal dispositivo reduce el riesgo de descargas eléctricas.

5.3 Seguridad para las personas

Esté atento. Concéntrense en el trabajo que esté realizando y utilice las herramientas eléctricas con sensatez. No utilice el aparato cuando esté cansado o bajo los efectos de narcóticos, alcohol o fármacos. Un momento de inatención mientras se utiliza una herramienta eléctrica puede provocar graves lesiones corporales. Utilice equipo de seguridad. Lleve siempre gafas de protección. Un equipo de seguridad adecuado tal como una máscara contra el polvo, calzado de seguridad antideslizante, casco de protección o auriculares de protección reducirá el riesgo de lesiones personales.POWX1723 ES Copyright © 2021 VARO P á g i n a | 4 www.varo.com Evite la puesta en marcha involuntaria. Asegúrese que el interruptor esté apagado antes de enchufar la herramienta. Llevar una herramienta eléctrica con el dedo puesto en el interruptor o bien, conectar una herramienta eléctrica cuando el interruptor está en posición de encendido favorece los accidentes. Retire las llaves de ajuste antes de encender la herramienta. Una llave que quede en una pieza móvil de la herramienta puede provocar lesiones corporales. No se sobrestime. Mantenga siempre un apoyo firme con los pies. Esto permitirá un mejor control de la herramienta en situaciones inesperadas. Lleve ropa adecuada. No lleve ropa holgada ni joyas. Mantenga el cabello, la ropa y los guantes lejos de las piezas en movimiento. La ropa holgada, las joyas y el cabello largo pueden engancharse en las piezas en movimiento. Si se proporciona dispositivos para conectar equipos de extracción y recolección de polvo, asegúrese que éstos estén conectados y utilizados de manera correcta. El uso de este tipo de equipos puede reducir los riesgos debidos al polvo.

5.4 Uso y cuidados de las herramientas eléctricas

No fuerce la herramienta. Utilice para su trabajo la herramienta eléctrica adecuada. Con la herramienta adecuada podrá trabajar mejor y de manera más segura, al ritmo para el que ésta ha sido diseñada. No utilice ninguna herramienta eléctrica, cuyo interruptor esté defectuoso. Una herramienta eléctrica que no se pueda encender y apagar es peligrosa y se le debe reparar. Desconecte el enchufe de la toma de corriente antes de efectuar un ajuste cualquiera en la herramienta, de cambiar accesorios o de guardar la herramienta. Estas medidas de seguridad preventiva reducen el riesgo de puesta en marcha accidental de la herramienta. Guarde las herramientas que utilice fuera del alcance de los niños. No permita que una persona no familiarizada con estas instrucciones utilice la herramienta. Las herramientas eléctricas son peligrosas en manos de una persona no capacitada. El mantenimiento de las herramientas eléctricas requiere atención. Verifique la alineación o la unión de las piezas móviles, la ausencia de piezas y cualquier otra situación que pudiere afectar el funcionamiento de la herramienta. Si la herramienta estuviere dañada, hágala reparar antes de utilizarla. Muchos accidentes se deben a falta de mantenimiento. Mantenga las herramientas de corte limpias y afiladas. Unas herramientas de corte en buen estado y afiladas son más fáciles de manejar y se agarrotan menos. Utilice la herramienta eléctrica, los accesorios, la herramienta de corte, etc. de conformidad con estas instrucciones y como se indica para cada tipo de herramienta. Tenga en cuenta siempre las condiciones de trabajo y el trabajo en sí. El uso inadecuado de las herramientas eléctricas puede conducir a situaciones peligrosas.

Las intervenciones de servicio en su herramienta eléctrica deben ser efectuadas por personas cualificadas que utilicen únicamente piezas de repuesto estándar. De esta manera, se cumplirá con las normas de seguridad necesarias.

6 ADVERTENCIAS ESPECÍFICAS DE SEGURIDAD

Este símbolo indica las advertencias que se deben leer atentamente antes de utilizar el producto, para evitar posibles daños físicos al usuario. El aire comprimido es una forma de energía potencialmente peligrosa, por lo tanto es necesario prestar una gran atención cuando se utilizan el esor y los accesorios.POWX1723 ES Copyright © 2021 VARO P á g i n a | 5 www.varo.com Atención: el compresor podría arrancar al improviso en caso de corte de luz y posterior restablecimiento de la corriente eléctrica. El valor de PRESIÓN ACÚSTICA medido de 4 m. equivale al valor de POTENCIA ACÚSTICA indicado en la etiqueta amarilla, colocada en el compresor, menos 20 dB.

El compresor se debe utilizar en locales apropiados (bien ventilados, con una temperatura ambiente de +5°C a +40°C) y nunca en presencia de polvo, ácidos, vapores, gases explosivos o inflamables. Mantener despejada la zona de trabajo. El compresor en funcionamiento se debe apoyar sobre una superficie estable. Utilizar el compressor exclusivamente en posición vertical. Durante el empleo del compresor se recomienda el uso de gafas de protección para proteger los ojos contra la entrada de cuerpos extraños alzados por el chorro de aire comprimido. Cuando se utilizan los accesorios neumáticos, dentro de lo posible hay que llevar las ropas indicadas contra accidentes de trabajo. Mantener siempre una distancia de seguridad al menos de 4 metros entre el compresor y la zona de trabajo. Controlar que las características nominales del compresor correspondan con las reales de la instalación eléctrica; se admite una variación de tensión de +/- 10% respecto del valor nominal. Conectar el enchufe del cable eléctrico en una toma de corriente adecuada por su forma, tensión y frecuencia, y que respete las normas vigentes. Utilizar prolongadores del cable eléctrico de una longitud máxima de 5 metros y con una sección del cable que no sea inferior a 1,5 mm2. No se recomienda el uso de prolongadores de otras longitudes y secciones, ni tampoco el uso de tomas múltiples. Usar sólo y exclusivamente la manilla para desplazar el compresor. El uso del aire comprimido en las distintas aplicaciones previstas (inflado, equipos neumáticos, pintura, lavado con detergentes sólo de base acuosa, engrapado, etc.) implica el conocimiento y el respeto de las normas previstas en cada uno de los casos. Este compresor está fabricado para funcionar con la relación de intermitencia especificada en la placa de datos técnicos (por ejemplo, S3- 25 significa 2,5 minutos de trabajo y 7,5 minutos de parada) para evitar un excesivo recalentamiento del motor eléctrico. De lo contrario, intervendrá la protección térmica presente en el motor, interrumpiendo automáticamente la corriente eléctrica cuando la temperatura sea demasiado alta. Cuando se restablecen las condiciones normales de temperatura, el motor arranca otra vez automáticamente.

6.2 No hay que hacer

No dirigir nunca el chorro de aire o de líquidos hacia personas, animales o hacia el propio cuerpo. No permitir que el compresor entre en contacto con agua o con otros líquidos. También hay que evitar cuidadosamente dirigir hacia el compresor el chorro de los líquidos pulverizados por los equipos conectados en el mismo: el aparato está con tensión y se corre el peligro de electrocución o de cortocircuitos. No usar el aparato con los pies desnudos o con las manos o los pies mojados. No tirar del cable de alimentación para desenchufarlo de la toma de corriente o para mover el compresor. No dejar el aparato expuesto a los agentes atmosféricos (lluvia, sol, niebla, nieve). Si este compresor se tuviera que utilizar al aire libre, después de usarlo ponerlo siempre en un lugar cerrado o bajo techo. Jamás utilizar el compresor al aire libre en caso de lluvia o de condiciones meteorológicas adversas.POWX1723 ES Copyright © 2021 VARO P á g i n a | 6 www.varo.com No permitir el uso del compresor a personas inexpertas sin una vigilancia adecuada. Mantener a los animales alejados de la zona de trabajo. El aire comprimido generado por esta máquina no se puede utilizar en el campo farmacéutico, alimentario ni hospitalario y tampoco se puede utilizar para llenar bombonas para la inmersión submarina. No colocar objetos inflamables, de nilón o de tela cerca ni/o encima del compresor. No cubrir las tomas de aire del compresor. No abrir ni alterar el compresor ni ninguna de sus partes. Dirigirse a un Centro de Asistencia autorizado.

El compresor está equipado con un cable de alimentación provisto de un enchufe con puesta a tierra. Antes de la puesta en marcha, cerciorarse que la tensión de red corresponda a las especificaciones indicadas en la placa de identificación. Los cables largos de alimentación. Las prolongaciones, los carretes de cables, etc. causan caídas de tensión y pueden impedir el arranque del motor. En caso de bajas temperaturas, inferiores a 5 °C, el arranque del motor puede ser difícil como consecuencia de la rigidez.

7.2 Interruptor de encendido/apagado (ON/OFF)

Para encender el aparato, pulse el interruptor de encendido/apagado (ON/OFF) (ref. 1). Pulse el interruptor de encendido/apagado (On/Off) (ref. 1) para apagar el aparato.

7.3 Ajuste de presión

Se puede verificar la presión en el depósito en el manómetro suministrado (3). El compresor está equipado con un botón de ajuste de la presión (6). Gracias a este botón, se puede regular la presión de aire para optimizar el uso de las herramientas neumáticas. Se puede verificar el ajuste en el manómetro (8). Se puede medir la presión ajustada en el acoplamiento de bloqueo rápido (4). Verifique que el consumo de aire y la presión máxima de funcionamiento de la herramienta neumática que se desea utilizar sean compatibles con el ajuste de presión del presostato y con la cantidad de aire suministrada por el compresor. En caso de aumento de la presión en el depósito, el motor se apaga automáticamente. El motor se enciende automáticamente apenas la presión en el depósito sea demasiado baja.

7.4 Válvula de seguridad

La válvula de seguridad (2) ha sido ajustada para la más alta presión admisible del contenedor de presión. Está prohibido ajustar la válvula de seguridad o retirar su junta. Accione la válvula de seguridad de vez en cuando para asegurarse que funcione cuando fuere necesario. Por consiguiente, se requiere retirar la cubierta de protección.POWX1723 ES Copyright © 2021 VARO P á g i n a | 7 www.varo.com

No limpiar la máquina ni sus componentes con solventes ni con líquidos inflamables o tóxicos. Utilizar sólo un paño humedecido, asegurándose de haber desconectado el enchufe de la toma eléctrica. Después de unas 2 horas de uso hay que descargar el agua de condensación que se forma en el depósito. Descargar primero todo el aire, utilizando el accesorio conectado como se describió más arriba. Desenroscar dos vueltas la válvula de purga (5) (Fig.1) situada debajo del compresor (previamente apagado), con la precaución de mantener el compresor en posición vertical. Cuando se descargó toda el agua, enroscar otra vez con fuerza la válvula. Atención: el agua que se condensa, si no se descarga, puede corroer el depósito, limitando su capacidad y perjudicando su seguridad. La ELIMINACIÓN de la condensación se debe realizar respetando las normas de protección del medio ambiente y las leyes vigentes, puesto que se trata de un producto contaminante.

9 CARACTERÍSTICAS TÉCNICAS

Type POWX1723 Tensión nominal 230 V Frecuencia asignada 50 Hz Potencia nominal 1100 W / 1,5 hp Velocidad de rotación 3400 min

Presión nominal 10 bar / 145 PSI Capacidad del depósito 12 l Caudal de aire (capacidad) 180 l/min Peso 13 kg 10 RUIDO Valores de emisión de ruidos medidos de conformidad con la norma pertinente. (K=3) Nivel de presión acústica LpA 74 dB(A) Nivel de potencia acústica LwA 97 dB(A) ¡ATENCIÓN! Utilice una protección auricular cuando la presión acústica sea superior a 85 dB(A).POWX1723 ES Copyright © 2021 VARO P á g i n a | 8 www.varo.com 11 GARANTÍA Este producto está garantizado por un periodo de 36 meses, efectivos desde la fecha de compra por el primer usuario. Esta garantía cubre cualquier fallo de material o de producción excluyendo: baterías, cargadores, piezas defectuosas debido al desgaste normal tales como rodamientos, escobillas, cables y enchufes, o accesorios tales como brocas, hojas de sierra, etc.; los daños o defectos causados por uso abusivo, accidentes o alteraciones del producto; ni los costes de transporte. Los daños y/o defectos que fueren la consecuencia de un uso indebido tampoco están cubiertos por las disposiciones de esta garantía. Igualmente, declinamos toda responsabilidad por lesiones corporales causadas por el uso inadecuado de la herramienta. Las reparaciones deben ser efectuadas por un centro autorizado de servicio al cliente para herramientas Powerplus. Se puede obtener más información llamando al número de teléfono 00 32 3 292 92 90. El cliente correrá siempre con todos los costes de transporte, salvo si se conviene lo contrario por escrito. Al mismo tiempo, si el daño del aparato es la consecuencia de una sobrecarga o de un mantenimiento negligente, no se aceptará ninguna reclamación en el marco de la garantía. Se excluye definitivamente de la garantía los daños que fueren la consecuencia de una penetración de líquido o de polvo en exceso, los daños intencionales (aposta o por gran negligencia), así como el resultado de un uso inadecuado (utilización para fines para los cuales no está adaptado), incompetente (por ejemplo, incumpliendo las instrucciones contenidas en este manual), de un ensamblaje realizado por una persona sin experiencia, de rayos, de una tensión incorrecta de la red. Esta lista no es completa. La aceptación de reclamaciones en el marco de la garantía nunca puede conducir a la prolongación del periodo de validez de ésta ni al inicio de un nuevo periodo de garantía, en caso de reemplazo del aparato. Los aparatos o piezas reemplazadas en el marco de la garantía serán, por lo tanto, propiedad de Varo NV. Nos reservamos el derecho de rechazar toda reclamación en la que no se pueda verificar la fecha de compra o que no se pueda demostrar un correcto mantenimiento (limpieza frecuente de las rejillas de ventilación e intervención regular de servicio en las escobillas, etc.). Debe conservar el recibo de compra como prueba de la fecha de compra. Debe devolver al vendedor la máquina no desmontada, en un estado de limpieza aceptable, en su maleta original (en caso de que se hubiere entregado la máquina en un una maleta), acompañada de su recibo de compra. 12 MEDIO AMBIENTE Si al cabo de un largo periodo de utilización debiere cambiar la máquina, no la deseche entre los residuos domésticos. Deshágase de ella de una forma que fuere compatible con la protección del medio ambiente. No se pueden tratar los desechos producidos por las máquinas eléctricas como desechos domésticos. Se les debe reciclar allí donde existan instalaciones apropiadas. Consulte el organismo local o el vendedor para obtener información sobre su reciclaje.POWX1723 IT Copyright © 2021 VARO P a g . | 1 www.varo.com 1 APPLICAZIONE ............................................................................... 2

10. Alça para transporte

Perigo arranque automático.
