BEDIENUNGSANLEITUNG POWX1723 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen ......................................... 4

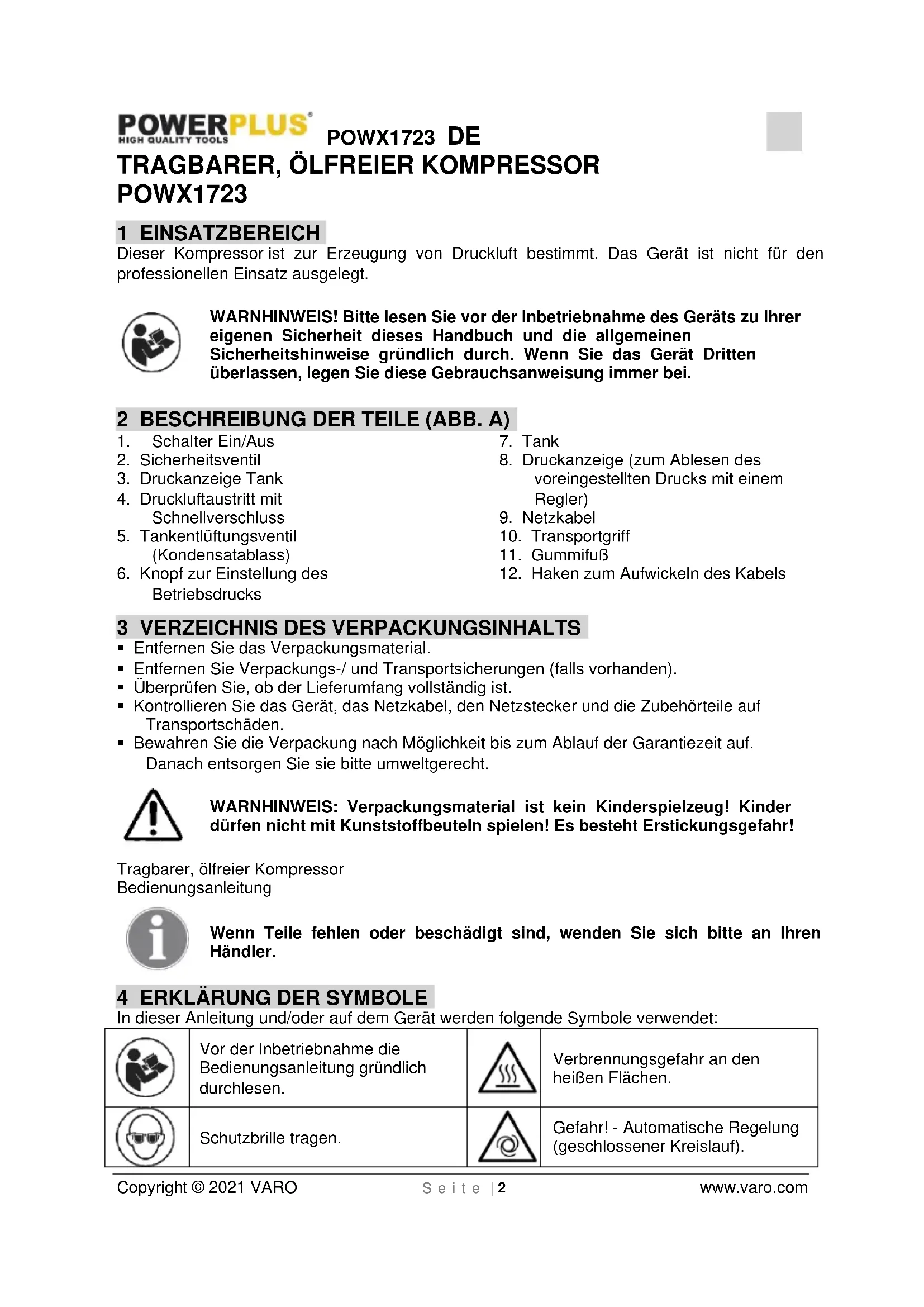

POWX1723 1 EINSATZBEREICH Dieser Kompressor ist zur Erzeugung von Druckluft bestimmt. Das Gerät ist nicht für den professionellen Einsatz ausgelegt. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

2. Sicherheitsventil

3. Druckanzeige Tank

4. Druckluftaustritt mit

5. Tankentlüftungsventil

6. Knopf zur Einstellung des

8. Druckanzeige (zum Ablesen des

voreingestellten Drucks mit einem Regler)

12. Haken zum Aufwickeln des Kabels

3 VERZEICHNIS DES VERPACKUNGSINHALTS

Entfernen Sie das Verpackungsmaterial. Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! Tragbarer, ölfreier Kompressor Bedienungsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Vor der Inbetriebnahme die Bedienungsanleitung gründlich durchlesen.

Verbrennungsgefahr an den heißen Flächen.

Schutzbrille tragen.

Gefahr! - Automatische Regelung (geschlossener Kreislauf).POWX1723 DE Copyright © 2021 VARO S e i t e | 3 www.varo.com

Gefahr! - Starke elektrische Spannung!

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen. Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags. Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.POWX1723 DE Copyright © 2021 VARO S e i t e | 4 www.varo.com Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Warten Sie Elektrowerkzeuge. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewährleistet bleibt.POWX1723 DE Copyright © 2021 VARO S e i t e | 5 www.varo.com 6 BESONDERE SICHERHEITSHINWEISE Dieses Symbol weist auf Warnhinweise hin, die vor Inbetriebnahme des Produkts aufmerksam durchgelesen werden müssen, um mögliche Verletzungen des Bedieners zu vermeiden. Druckluft ist eine potentiell gefährliche Energieform, deshalb muss bei der Benutzung des Kompressors und dessen Zubehör unbedingt sehr vorsichtig vorgegangen werden. Warnhinweis: Bei einem Stromausfall und darauf folgender Rückkehr der Spannungsversorgung kann der Kompressor unvermittelt neu starten. Der in 2 m Entfernung gemessene Schalldruck entspricht der auf der gelben Kennzeichnung am Kompressor angegebenen Schalleistung, abzüglich 20 dB.

Der Kompressor muss in geeigneten Räumen benutzt werden (gut belüftet, mit einer Umgebungstemperatur zwischen +5 °C und +40 °C), nie bei Vorhandensein von Staub, Säuren, Dämpfen, explosiven oder entzündlichen Gasen. Den Arbeitsbereich stets aufgeräumt halten. Der laufende Kompressor muss auf einen stabilen Untergrund gestellt sein. Während der Benutzung des Kompressors muss eine Schutzbrille getragen werden, um die Augen vor Fremdkörpern zu schützen, die vom Druckluftstrahl aufgewirbelt werden. Bei der Benutzung von pneumatischem Zubehör möglichst immer Schutzkleidung tragen. Zwischen dem Kompressor und dem Arbeitsbereich immer einen Sicherheitsabstand von mindestens 2 Metern einhalten. Die Übereinstimmung der Daten des Typenschilds am Kompressor mit denen der vorhandenen elektrischen Anlage muss gewährleistet sein; ein Spannungsunterschied von +/- 10% gegenüber der dort angegebenen Stärke ist zulässig. Den Stecker des Stromkabels an einer Steckdose mit passender Form, Spannung und Frequenz anschließen, die den geltenden Vorschriften entspricht. Verlängerungskabel dürfen nicht länger als 5 Meter sein und müssen einen Kabelquerschnitt von mindestens 1,5 mm

aufweisen. Von der Verwendung von Verlängerungskabeln mit anderer Länge und Querschnitt, sowie von Adaptern und Mehrfachsteckern wird abgeraten. Den Kompressor immer nur am Handgriff bewegen. Die Verwendung der Druckluft zu den verschiedenen vorgesehenen Zwecken (Aufblasen, Pneumatikwerkzeuge, Lackieren, Waschen mit Reinigern auf Wasserbasis, Heften usw.) setzt die Kenntnis und die Befolgung der jeweiligen spezifischen Vorschriften voraus. Dieser Kompressor wurde für einen Intervallbetrieb, wie auf dem Schild der technischen Daten angegeben, konstruiert (S3-15 bedeutet z. B. 1,5 Minuten Betrieb und 8,5 Minuten Stillstand), um einer Überhitzung des Elektromotors vorzubeugen. Im Fall einer Überhitzung schaltet sich die Wärmeschutzvorrichtung des Motors ein, die automatisch die Stromzufuhr unterbricht. Ist die normale Betriebstemperatur wieder hergestellt, schaltet sich der Motor automatisch wieder ein.

Den Druckluft-/Flüssigkeitsstrahl niemals auf Personen, Tiere oder sich selbst richten. Der Kompressor darf nicht in Kontakt mit Wasser oder anderen Flüssigkeiten kommen. Außerdem darf der aus den am Kompressor angeschlossenen Werkzeugen austretende Flüssigkeitsstrahl niemals auf den Kompressor selbst gerichtet werden: Das Gerät steht unter Spannung, und es kann zu Stromschlägen oder Kurzschlüssen kommen.POWX1723 DE Copyright © 2021 VARO S e i t e | 6 www.varo.com Das Gerät nicht barfuß oder mit nassen Händen und Füßen bedienen. Nicht am Netzkabel ziehen, um den Stecker aus der Steckdose zu ziehen oder um den Kompressor zu bewegen. Das Gerät nicht der Witterung (Regen, Sonne, Nebel, Schnee) aussetzen. Wenn der Kompressor im Außenbereich benützt wird, muss er nach Gebrauch an einem überdachten Ort oder in einem geschlossenen Raum verstaut werden. Bei Regen oder schlechtem Wetter darf der Kompressor nicht im Außenbereich verwendet werden! Unerfahrenen Personen ist die Bedienung des Kompressors ohne Beaufsichtigung zu untersagen. Tiere sind vom Arbeitsbereich fernzuhalten. Die von dieser Maschine erzeugte Druckluft ist nicht im Pharma-, Nahrungsmittel- oder Krankenhausbereich verwendbar und darf nicht zur Füllung von Tauchgasflaschen verwendet werden. Keine entflammbaren Gegenstände oder Gegenstände aus Nylon und Stoff in die Nähe und/oder auf den Kompressor stellen. Die Luftansaugöffnungen am Kompressor nicht zudecken. Den Kompressor nicht öffnen und an keinem Teil Änderungen vornehmen. Wenden Sie sich an einen autorisierten Kundendienst.

Der Kompressor ist mit einem Netzkabel mit Schutzkontaktstecker ausgerüstet. Achten Sie vor der Inbetriebnahme darauf, dass die Spannung des Stromnetzes mit den auf dem Typenschild des Geräts angegebenen Kenndaten übereinstimmt. Lange Stromkabel, Verlängerungskabel, Kabelrollen usw. verursachen einen Spannungsabfall, der das Starten des Motors beeinträchtigen bzw. verhindern kann. Bei niedrigen Temperaturen von unter +5 °C kann das Starten des Motors wegen der Kälte schwierig sein.

7.2 Ein-/Aus-Schalten

Das Gerät wird mit dem Ein-/Aus-Schalter (1) eingeschaltet. Das Gerät wird mit dem Ein-/Aus-Schalter (1) auch wieder ausgeschaltet.

7.3 Druckeinstellung

Der Druck im Tank kann am mitgelieferten Messgerät (3) geprüft werden. Der Kompressor ist mit einem Einstellknopf für den Betriebsdruck (6) ausgestattet. Mit diesem Knopf kann der Druck für die Nutzung von pneumatischen Werkzeugen optimal eingestellt werden. Der eingestellte Druckwert kann an der Anzeige (8) abgelesen werden. Der eingestellte Druck kann am Schnellverschluss (4) abgenommen werden. Bitte immer darauf achten, dass der Verbrauch an Druckluft und der maximale Arbeitsdruck des Druckluft-Werkzeugs dem eingestellten Druck am Druckregler und der geleisteten Menge an Druckluft des Kompressors entsprechen. Sobald sich im Drucktank genügend Druck aufgebaut hat, schaltet sich der Motor automatisch ab. Der Motor schaltet sich dann wieder automatisch ein, wenn der Druck im Behälter zu niedrig geworden ist.POWX1723 DE Copyright © 2021 VARO S e i t e | 7 www.varo.com

7.4 Sicherheitsventil

Das Sicherheitsventil (2) ist auf den höchsten zulässigen Druck im Druckbehälter eingestellt. Eine Änderung dieser Druckeinstellung des Sicherheitsventils oder das Entfernen des Sicherungsrings ist untersagt. Lösen Sie gelegentlich das Sicherheitsventil aus, um so sicherzustellen, dass es im Bedarfsfall funktioniert. Dazu müssen Sie die Schutzabdeckung entfernen.

8 REINIGUNG UND WARTUNG

Die Maschine und deren Komponenten nicht mit Lösemitteln, entzündlichen oder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen. Vorher sicherstellen, dass der Stecker von der Steckdose getrennt wurde. Nach etwa 2 Stunden Betrieb muss das Kondenswasser, das sich im Tank bildet, entleert werden. Zuerst die gesamte Luft aus den oben genannten Druckluftwerkzeugen ablassen. Das unter dem (vorher abgeschalteten) Kompressor befindliche Entlüftungsventil (5) (Abb. 1) um 2 Umdrehungen aufschrauben. Dabei muss der Kompressor sich immer in senkrechter Stellung befinden. Das ganze Wasser ausleeren, und das Ventil wieder fest zuschrauben. Warnhinweis: Wenn das Kondenswasser nicht entleert wird, kann der Tank korrodieren. Dadurch wird sein Fassungsvermögen eingeschränkt und die Sicherheit beeinträchtigt. Die ENTSORGUNG des Kondenswassers muss gemäß den geltenden Umweltschutzvorschriften und Gesetzen erfolgen, da es sich um ein umweltgefährdendes Produkt handelt. 9 TECHNISCHE DATEN Modell POWX1723 Nennspannung 230 V Nennfrequenz 50 Hz Nennleistung 1100 W / 1,5 PS Drehzahl 3400 U/Min Nenndruck 10 bar / 145 PSI Tankinhalt 12 Liter Sollwert Luftmenge 180 Liter/Min Gewicht 13 kg 10 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 74 dB(A) Schallleistungspegel LwA 97 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!POWX1723 DE Copyright © 2021 VARO S e i t e | 8 www.varo.com 11 GARANTIE Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer. Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten. Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie. Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind. Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden. Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90 Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart. Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist. Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit. Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit. Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V. Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.). Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums. Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 12 UMWELT Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.POWX1723 ES Copyright © 2021 VARO P á g i n a | 1 www.varo.com 1 APLICACIÓN .................................................................................... 2
