BRUKSANVISNING POWX1706 PowerPlus

POWX1706 ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med. 1 BESKRIVELSE (FIG. A)

5. Trykkluftslange med hurtigkobling

8. Trykkluftskobling

9. Slange med hurtigkobling

20. Luftuttak med hurtigkobling

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

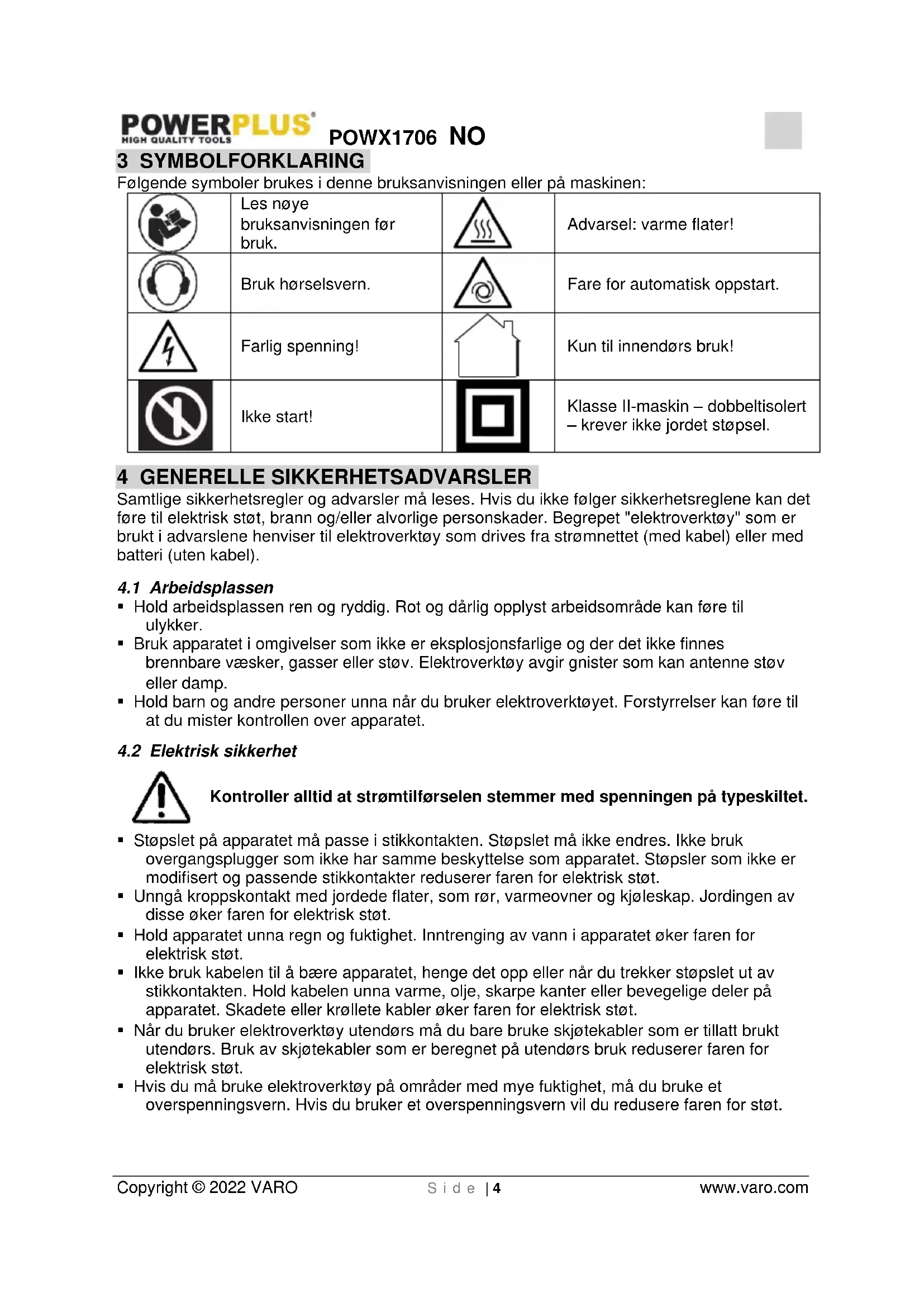

Les nøye bruksanvisningen før bruk.

Fare for automatisk oppstart.

Kun til innendørs bruk!

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

4.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.POWX1706 NO Copyright © 2022 VARO S i d e | 5 www.varo.com

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

4.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for det respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.POWX1706 NO Copyright © 2022 VARO S i d e | 6 www.varo.com 5 SIKKERHETSREGLER Dette symbolet angir forholdsreglene som du må lese før du bruker apparatet slik at det er mulig å forebygge mulige fysiske skader. Trykkluft er en energiform som kan være potensiell farlig. Derfor må du være veldig forsiktig når du bruker kompressoren og tilbehøret. Advarsel: Kompressoren kan starte igjen etter et strømbrudd.

• Kompressoren og slangene kan bli svært varme under bruk. Berøring av disse kan forårsake brannskader.

• Gass eller damp som suges inn av kompressorinntaket må holdes fri for tilsetningsstoffer

• som kan føre til brann eller eksplosjoner inne i kompressoren.

• Når slangekoblingen fjernes, må du alltid holde godt fast i denne for å unngå skader forårsaket av en slange som kastes gjennom luften.

• Bruk vernebriller når du arbeider med blåsepistolen. Fremmede objekter og partikler som blåses opp, kan raskt forårsake skader.

• Ikke rett blåsepistolen direkte mot personer, eller til å rengjøre klær du har på deg.

• Kontroller alle koblinger og forsyningslinjer. Alt tilbehør for vedlikehold, koblinger og slanger må samsvare med apparatets parametere når det gjelder trykk og luftstrøm. For lavt trykk vil påvirke apparatets funksjon negativt. For høyt trykk kan forårsake skade på eiendom og personskade. Beskytt slangene mot knekker, innsnevringer, løsningsmidler og skarpe kanter.

• Slangen må være laget for å tåle minst 150 % av det maksimale trykket som genereres i systemet.

• Verktøyet og tilførselsslangen må være utstyrt med en slangekobling som gjør at trykket fra koblingsslangen sprer seg fullstendig ved frakobling.

• Advarsel! Et underdimensjonert trykkluftsystem vil redusere effektiviteten til apparatet.

• Unngå å få eksosluft i øynene. Eksosluften fra apparatet kan inneholde vann, olje, metallpartikler eller urenheter fra kompressoren. Dette kan forårsake helseskader. Vær varsom når apparatet settes ned! Sett alltid apparatet ned på en slik måte at det ikke ligger på PÅ/AV-bryteren. Under visse omstendigheter kan dette forårsake en utilsiktet aktivering av apparatet, som igjen kan føre til farer.

• Kompressoren må brukes i egnede omgivelser (god ventilasjon og omgivelsestemperatur mellom +5 °C og +40 °C). Det må aldri være støv, syrer, damp eller eksplosive eller lett antennelige gasser i rommet.

• Hold arbeidsområdet fritt. Når den brukes, må kompressoren stå på et stabilt underlag.

• Ved bruk anbefales det å ta i bruk vernebriller for å beskytte øynene for fremmedlegemer som løftes opp av trykkluften.

• Når du bruker lufttrykktilbehør bør du helst ha på deg klær som forhindrer arbeidsulykker.

• La det alltid være en sikkerhetsavstand på minst 2 m mellom kompressoren og arbeidsområdet.POWX1706 NO Copyright © 2022 VARO S i d e | 7 www.varo.com

• Kontroller at informasjonen på kompressorens typeskilt overensstemmer med det virkelige elektriske anlegget. En spenningsvariasjon på +/- 10 % I forhold til nominell verdi er tillatt.

• Sett strømledningens støpsel inn i en egnet stikkontakt, dvs. samme form, spenning og frekvens, og i overensstemmelse med gjeldende regler.

• Bruken av trykkluft til de forskjellige bruksområdene (luftpåfylling, trykkluftverktøy, maling, rengjøring med bare vannbaserte vaskemidler, stifting, osv.) krever at du kjenner til og overholder gjeldende lover for hvert enkelt tilfelle.

• Denne kompressoren er laget for å fungere med det driftsforholdet som er spesifisert på skiltet over tekniske data (eksempel: S3-15 betyr 1,5 minutter arbeid og 8,5 minutter pause). Dette for å unngå at den elektriske motoren overopphetes. Motoren er utstyrt med en varmebeskyttelse som griper inn i tilfelle motoren overopphetes. Denne varmebeskyttelsen avbryter automatisk strømmen dersom temperaturen er for høy. Når temperaturen går tilbake til normale forhold starter motoren igjen automatisk.

5.2 Hva du ikke må gjøre

• Ikke bruk apparatet barføtt eller med våte hender og føtter.

• Ikke trekk i strømledningen når du skal trekke støpselet ut av stikkontakten eller når du skal flytte kompressoren.

• Ikke utsett apparatet for vær og vind (regn, sol, tåke, snø).

• Om denne kompressoren skulle bli brukt ute, husk å sette den på plass igjen etterpå på et tildekket eller lukket sted.

• Bruk aldri kompressoren ute om det regner eller ved vanskelige værforhold.

• Ikke la uerfarne personer bruke kompressoren uten egnet tilsyn. Hold dyr langt vekk fra arbeidsområdet.

• Denne maskinen er ikke beregnet på å brukes av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale egenskaper, heller ikke av personer med manglende erfaring og kunnskap, med mindre de gis opplæring eller får tilsyn av en person som har ansvar for deres sikkerhet.

• Påse at barna ikke leker med maskinen.

• Trykkluften som produseres av dette apparatet kan ikke brukes innen legemiddel-, matvare- eller sykehusbransjen og den kan ikke brukes til å fylle opp dykkerflasker.

• Ikke plasser lett antennelige gjenstander eller gjenstander av nylon og stoff nær og/eller på kompressoren.

• Ikke dekk til luftehullene på kompressoren.

• Ikke åpne eller tukle med noen av kompressorens deler. Ta kontakt med et autorisert servicesenter. 6 BRUK MERK: Apparatet vibrerer under bruk. Derfor må det alltid settes ned under bruk. Ta nødvendig tilbehør ut av tilbehørsrommet (3).POWX1706 NO Copyright © 2022 VARO S i d e | 8 www.varo.com

Beveg PÅ/AV-bryteren (1) til stillingen «O» for å slå kompressoren av. OBS! Dette apparatet er ikke beregnet på kontinuerlig bruk. For å hindre at motoren overopphetes, kan apparatet kun brukes som følger: Innfor en 10 minutters periode kan apparatet kun brukes med nominell inngangseffekt i 15 % av perioden, dvs. 1,5 minutter. I resten av perioden (kjølefase på 8,5 minutter) må apparatet kjøles ned igjen.

6.2 Trykkluftslange med hurtigkobling (5)

Skyv trykkluftskoblingen (8) inn i hurtigkoblingen på trykkluftslangen (5). Hylsen vil automatisk skyves fremover.

Trekk tilbake hylsen på hurtigkoblingen til trykkluftslangen (5) og fjern trykkluftskoblingen (8). OBS! Når du kobler hurtigkoblingen fra trykkluftslangen (5), holder du godt fast i koblingen for å hindre at en ukontrollert slange gjør skade.

Med Schraderventil, bildekksventil Bruksområde: Denne funksjonen gir enkel og nøyaktig oppblåsing av bildekk. Manometeret (6) brukes til å sjekke trykket i dekkene. Takket være den integrerte avlastningsventilen (7), er det mulig å redusere lufttrykket i dekkene hvis det blir for høyt. OBS! Merk deg at manometeret (6) ikke er kalibrert! Etter oppblåsing bør du alltid sjekke lufttrykket med en gang, f.eks. på en bensinstasjon. Ikke egnet for oppblåsing av bildekk.

• Påse at PÅ/AV-bryteren (1) er satt til «O».

• Trykk hurtigkoblingsspaken (9) ned for å feste den.

• Trykk ned på hurtigkoblingen (9) og trekk den av ventilen.

• Ta pluggen (4) ut av stikkontakten.

6.3.2 Med ventiladapter (13)

Med Sclaverand-ventil, race-ventil Med Dunlop-ventil, sykkelventil Bruksområde: Ventiladapteren (13) gjør det enkelt å blåse opp sykkeldekk.

• Bruk ventiladapteren (13) til å pumpe opp med ventilene som vist over.

• Koble ventiladapteren (13) til hurtigkoblingen (9) og slipp spaken.

• Start med å trykke ventiladapteren (13) inn i ventilen.

• Blås opp som beskrevet over.

6.3.3 Med kulenål (12) / universaladapter (11)

Bruksområde: Kulenålen (12) kan brukes til å blåse opp ulike baller. Universaladapteren (11) kan brukes til å blåse opp luftmadrasser og lignende.

• Trykk hurtigkoblingsspaken (9) ned for å feste den.

• Sett kulenålen (12) eller en universaladapter (11) inn i hurtigkoblingen (9) og slipp spaken.

• Blås opp som beskrevet over. MERK For å unngå skade på ventilen, bør du fukte kulenålen (14) før den settes inn.

6.3.4 Med adaptersettet

Adaptersettet gjør det mulig å benytte kompressoren til andre formål som:

• Fylle luft i oppblåsbare basseng, luftmadrasser eller gummibåter ved å benytte tilleggsadapteren (17).

• Fylle luft i enheter med skruventil (f.eks. gummibåter) ved å benytte den påskrubare ventiladapteren (16).

• Tømme enheter med stort volum for luft. Benytt ventiladapteren for tømming av luft (15) til dette formålet.

• De to koniske universaladapterne (14/11) kan også benyttes til å fylle luftmadrasser.POWX1706 NO Copyright © 2022 VARO S i d e | 10 www.varo.com

6.3.5 Med forlengelsesdyse (19)

Forlengelsesdysen (19) brukes til å rengjøre/blåse ut av skjulte områder eller områder som er vanskelige å komme til, samt for rengjøring av forurenset utstyr. Den justerbare avtrekkeren (10) muliggjør en nøyaktig dosering av trykkluften. Hvis du ønsker å bruke forlengelsesdysen (19), må du først løsne slangen med hurtigkoblingen (9) fra pistolen med manometeret (6).

Beskyttelsesgrad IP20 8 STØY Støyverdiene er målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 84 dB(A) Lydeffektnivå LwA 96 dB(A) OBS! Lydtrykket kan overstige 85 dB(A). Individuelt hørselsvern bør derfor benyttes. 9 FEILSØKING Feil Løsning Kompressoren virker ikke Sjekk strømforsyningen. Sjekk at alle ledninger, sikringer og stikkontakten er i god stand. Ikke bruk for lange skjøteledninger. Ikke bruk apparatet ved temperaturer under +5 grader. Unngå overoppheting av motoren. La motoren kjøle seg ned. Arbeidstrykket er for lavt Sjekk pakningene og tilbakeslagsventilen. Skift disse ved behov. Verktøyene virker ikke Sjekk slangene, hurtigkoblingen og selve verktøyene. Skift disse ved behov.POWX1706 NO Copyright © 2022 VARO S i d e | 11 www.varo.com 10 GARANTI

• Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

EN61000-3-3 : 2013 Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Undertegnede handler på vegne av, og med fullmakt fra, selskapets ledelse, Ludo Mertens Regulatory Affairs – Compliance Manager 28/03/2022, Lier - BelgiumPOWX1706 DA Copyright © 2022 VARO S i d e | 1 www.varo.com
