Marka	PowerPlus
Model	POWX1706
Rodzaj produktu	Bezolejowy kompresor powietrza
Moc nominalna	1100 W (1,5 KM)
Napięcie nominalne	220-240 V ~ 50 Hz
Ciśnienie nominalne	8 bar
Wydajność powietrza (przepływ)	180 l/min
Prędkość obrotowa	3750 min⁻¹
Klasa ochronności	II (podwójna izolacja)
Stopień ochrony IP	IP20
Ciśnienie akustyczne (LpA)	84 dB(A)
Moc akustyczna (LwA)	96 dB(A)
Typ silnika	Bezolejowy
Cykl pracy	S3-15 (1,5 min pracy / 8,5 min przerwy)
Akcesoria w zestawie	Pistolet do sprężonego powietrza z manometrem, wąż do sprężonego powietrza z szybkozłączem, igła do piłek, złączka do zaworów, złączka uniwersalna, gumowa końcówka, złączka do zaworu odpowietrzającego, złączka do zaworu gwintowanego, dodatkowa złączka, adapter dyszy, dysza przedłużająca
Waga	Około 12 kg (szacunkowo)
Wymiary (dł. x szer. x wys.)	Około 40 x 30 x 35 cm (szacunkowo)
Przeznaczenie	Pompowanie opon, piłek, materacy pneumatycznych; zasilanie narzędzi pneumatycznych; czyszczenie przedmuchem; opryski (wodne środki czyszczące)
Konserwacja	Czyścić otwory wentylacyjne, regularnie sprawdzać węże i złączki, opróżniać zbiornik po użyciu
Gwarancja	36 miesięcy

Często zadawane pytania - POWX1706 PowerPlus

Jaka jest moc sprężarki PowerPlus POWX1706?

Sprężarka PowerPlus POWX1706 ma moc nominalną 1100 W (1,5 KM).

Jakie maksymalne ciśnienie może osiągnąć ta sprężarka?

Ciśnienie nominalne wynosi 8 bar. Nie przekraczać tej wartości, aby uniknąć ryzyka obrażeń lub uszkodzenia.

Czy sprężarka POWX1706 jest bezolejowa?

Tak, sprężarka PowerPlus POWX1706 jest modelem bezolejowym, co ułatwia konserwację i czyni ją czystszą.

Jakie akcesoria są dostarczane ze sprężarką?

Zestaw zawiera pistolet do sprężonego powietrza z manometrem, wąż do sprężonego powietrza z szybkozłączem, igłę do piłek, złączkę do zaworów, złączkę uniwersalną, gumową końcówkę, złączkę do zaworu odpowietrzającego, złączkę do zaworu gwintowanego, dodatkową złączkę, adapter dyszy i dyszę przedłużającą.

Czy mogę używać tej sprężarki do pompowania opon samochodowych?

Tak, ale dostarczony manometr nie jest skalibrowany. Po pompowaniu sprawdź ciśnienie za pomocą manometru na stacji benzynowej. Sprężarka nadaje się również do opon rowerowych i innych przedmiotów nadmuchiwanych.

Jaki jest poziom hałasu sprężarki PowerPlus POWX1706?

Poziom ciśnienia akustycznego wynosi 84 dB(A), a poziom mocy akustycznej 96 dB(A). Zaleca się stosowanie ochronników słuchu.

Jak konserwować sprężarkę POWX1706?

Regularnie czyść otwory wentylacyjne, sprawdzaj stan węży i złączek oraz opróżniaj zbiornik po każdym użyciu. Naprawy muszą być wykonywane przez autoryzowany serwis PowerPlus.

Jaki jest okres gwarancji sprężarki?

Gwarancja wynosi 36 miesięcy od daty zakupu przez pierwszego użytkownika, zgodnie z przepisami prawa.

Czy mogę używać przedłużacza z tą sprężarką?

Tak, ale używaj przedłużacza o maksymalnej długości 5 metrów i przekroju kabla co najmniej 1,5 mm², aby uniknąć strat mocy i ryzyka przegrzania.

Co zrobić, jeśli sprężarka nie uruchamia się?

Sprawdź zasilanie elektryczne, stan kabli i bezpieczników. Upewnij się, że temperatura otoczenia jest wyższa niż +5 °C. Jeśli silnik jest gorący, pozwól mu ostygnąć, ponieważ zabezpieczenie termiczne mogło odciąć zasilanie.

INSTRUKCJA OBSŁUGI POWX1706 PowerPlus

1 OPIS (RYC. A)....3
2 SPIS CZEŚCI....3
3 OZNACZENIA 4
4 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI....4
4.1 Miejsce użytkowania....4
4.2 Bezpieczeństwo elektryczne 4
4.3 Bezpieczeństwo osobiste....5
4.4 Użytkowanie i konserwacja elektronarzędzi....5
4.5 Serwis....6
5 SZCZEGÓLNE ZASADY BEZPIECZEŃSTWA....6
5.1 Zalecenia 7
5.2 Czego nie wolno....8
6 PRACA 8
6.1 Włączanie i wyłączanie....8
6.1.1 Włączanie urządzenia....8
6.1.2 Wyłączanie urządzenia 8
6.2 Wąż sprężonego powietrza z szybkozłączką (5) 9
6.2.1 Podłączanie: 9
6.2.2 Przecinanie: 9
6.3 Pompowania....9
6.3.1 z adapterem....9
6.3.2 Używanie końcówki do wentyli (13)....10
6.3.3 Używanie igły do piłek (12)/adaptera uniwersalnego (11)....10
6.3.4 Używanie zestawu adaptera 10
6.3.5 Używanie dyszy rozszerzającej (19)....11
7 PARAMETRY TECHNICZNE....11
8 EMISJA DŻWIĘKU....11
9 ROZWIAZYWANIE PROBLEMÓW 11
10 GWARANCJA 12
11 ŚRODOWISKO NATURALNE....12

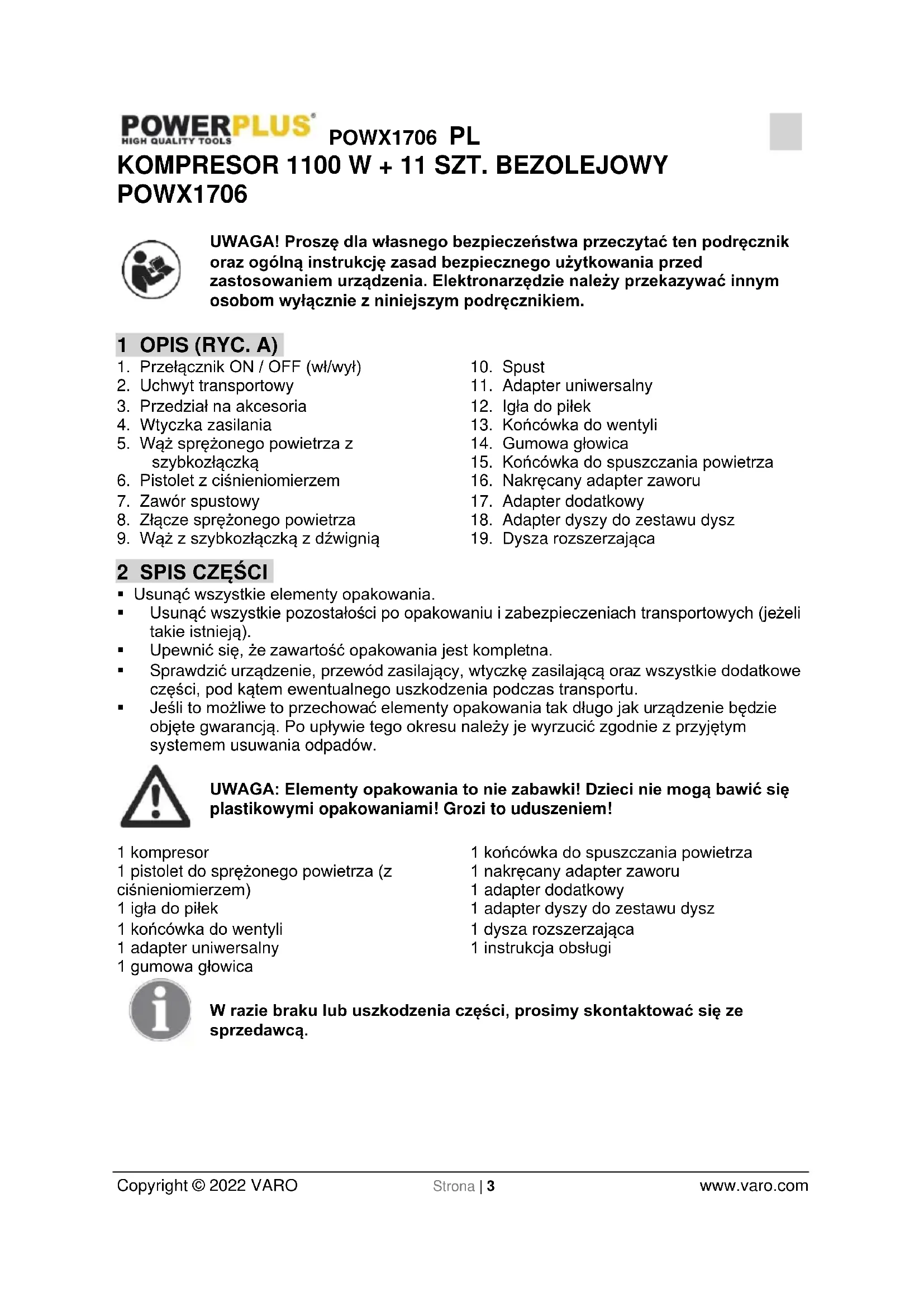

KOMPRESOR 1100 W + 11 SZT. BEZOLEJOWY POWX1706

UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

1 OPIS (RYC. A)

1. Przełącznik ON / OFF (wł/wył)

2. Uchwyt transportowy

3. Przedział na akcesoria

4. Wtyczka zasilania

5. Wąż sprężonego powietrza z szybkozłączką

6. Pistolet z ciśnieniomierzem

7. Zawór spustowy

8. Złącze sprężonego powietrza

9. Wąż z szybkozłączką z dźwignią

10. Spust

11. Adapter uniwersalny

12. Igła do pilek

13. Końcówka do wentyli

14. Gumowa głowica

15. Końcówka do spuszczania powietrza

16. Nakręcany adapter zaworu

17. Adapter dodatkowy

18. Adapter dyszy do zestawu dysz

19. Dysza rozszerzająca

2 SPIS CZEŚCI

- Usunąć wszystkie elementy opakowania.

- Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).

■ Upewnić się, że zawartość opakowania jest kompletna.

- Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!

1 kompresor

1 pistolet do sprężonego powietrza (z ciśnieniomierzem)

1 igła do pilek

1 końcówka do wentyli

1 adapter uniwersalny

1 gumowa głowica

1 końcówka do spuszczania powietrza

1 nakręcany adapter zaworu

1 adapter dodatkowy

1 adapter dyszy do zestawu dysz

1 dysza rozszerzająca

1 instrukcja obsługi

W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.

3 OZNACZENIA

W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:

		Uważnie przeczytać instrukcje.			Ostrzeżenie - gorące powierzchnie!
		Stosować środki ochrony słuchu.			Zagrożenie - sterowanie automatyczne (zamknięta pętla).
		Niebezpieczne napięcie!			Wyłącznie do używania w pomieszczeniach!
		Nie uruchamiać.			Urządzenie klasy II – podwójna izolacja – nie trzeba stosować wtyczki z uziemieniem.
		Używać gogli ochronnych.			Nosić rękawice ochronne
		SYMBOLSELEKTYWNEGO ZBIERANIATen symbol oznacza, że zużytego sprzętu nie można umieszczać łącznie z innymi odpadami (2012/19/UE).

4 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie” odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

4.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

4.2 Bezpieczeństwo elektryczne

• Zawsze sprawdzać, czy parametry zasilania odpowiadają napięciu określonełu na tabliczce znamionowej.
  Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.

• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.

• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.

• Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.
  Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

4.3 Bezpieczeństwo osobiste

Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
- Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
- Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.
- Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
- Nie wychyłać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowage. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuaciach.
Należy odpowiednio się ubierać: nie nosić lużnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Lużna odzież, biżuteria lub długie włosy mogą zapłatać się w ruchome części.
- Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejszą zagrożenia powodowane zapyleniem.

4.4 Użytkowanie i konserwacja elektronarzędzi

• Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciażeniu, do iakiego zostało zaproiektowane.
• Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzedzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.
• Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszaja ryzyko niezamierzonego uruchomienia elektronarzedzia.

• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.
• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

4.5 Serwis

- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

5 SZCZEGÓLNE ZASADY BEZPIECZEŃSTWA

Ten symbol wskazuje ostrzeżenia do odczytania przed użyciem produktu, aby zapobiec urazowi użytkownika.

Sprężone powietrze jest potencjalnie niebezpieczną formą energii; zawsze zachować maksymalną ostrożność podczas używania kompresora i jego akcesoriów.

Ostrzeżenie: kompresor może się uruchomić ponownie, kiedy zasilanie zostanie przywrócone po zaniku zasilania.

• Kompresor i węże mogą się silnie nagrzewać w trakcie używania. Dotykanie ich może powodować oparzenia.
• Gazy lub pary wciągane do wlotu kompresora muszą być wolne od domieszek, które mogłyby być przyczyna pożarów lub wybuchów wewnatrz kompresora.
  Podczas zdejmowania złączki węża zawsze należy pewnie trzymać złączkę węża, aby uniknać urazu spowodowanego przez odrzucony waż.
• Podczas pracy z pistoletem należy nosić gogle. Ciała obce i wyrzucane cząstki mogą łatwo powodować urazy.
• Nie kierować pistoletu na osoby i nie używać do do czyszczenia własnej odzieży.
• Sprawdzić wszystkie połączenia i linie zasilające. Wszystkie elementy podlegające konserwacji, złączki i węże muszą być zgodne z parametrami urządzenia pod względem ciśnienia i przepływu powietrza. Nadmierne ciśnienie powietrza będzie negatywnie wpływać na funkcję urządzenia; nadmiernie wysokie ciśnienie może spowodować szkody materialne i obrażenia ciała. Chronić węże przed zgięciem, zwężeniem, rozpuszczalnikami i ostrymi krawędziami.
• Upewnić się, że zaciski węża są zawsze zamocowane. Luźne lub uszkodzone zaciski weża mogą umożliwiać ucieczke powietrza w niekontrolowany sposób.
• Natychmiast wymienić uszkodzony wąż. Wadliwa linia zasilająca może spowodować gwałtowne wyrzucenie spreżonego powietrza i obrażenia ciała.

• Nie wdychać bezpośrednio wychodzącego powietrza.

• Wąż musi być zaprojektowany na co najmniej 150% maksymalnego ciśnienia generowanego w systemie.

• Narzędzie i wąż zasilający muszą być przymocowane złączką weża, która umożliwia całkowite rozproszenie ciśnienia weża złączki w trakcie rozłączania.
• Ostrzeżenie! System sprężonego powietrza o zbyt małej średnicy zmniejszy efektywność urządzenia.
• Unikać kierowania powietrza wylotowego na oczy. Powietrze wylotowe urządzenia może zawierać wodę, olej, cząstki metalu lub zanieczyszczenia z kompresora. Może to być szkodliwe dla zdrowia.

Zachować ostrożność podczas odkładania urządzenia! Zawsze odkładać urządzenie w taki sposób, by nie leżało na przełączniku ON/OFF. W pewnych okolicznościach może to spowodować przypadkową aktywację urządzenia, co może być przyczyną zagrożeń.

5.1 Zalecenia

• Kompresor musi być używany w odpowiednim środowisku (dobrze przewietrzanym, w temperaturze otoczenia w zakresie od +5 °C do +40 °C) i nigdy nie w środowisku pyłu, kwasów, oparów, materiałów wybuchowych bądź gazów palnych.
• Miejsce pracy nie powinno być pozastawiane. Podczas pracy kompresor musi być umieszczony na stabilnej powierzchni.
• Okulary ochronne powinny być noszone podczas używania kompresora, aby chronić oczy przed wszelkimi ciałami obcymi unoszonymi przez strumień powietrza.
• Jeśli to możliwe, podczas używania akcesoriów zasilanych powietrzem należy nosić odzież ochronną.
• Zawsze zachowywać bezpieczną odległość co najmniej 2 metry między kompresorem i obszarem roboczym.
• Sprawdzić zgodność płytki znamionowej kompresora z rzeczywistymi specyfikacjami systemu elektrycznego. Dopuszczalne jest odchylenie ± 10% w stosunku do wartości znamionowej.
• Podłączyć wtyczkę kabla elektrycznego do gniazdka o odpowiednim kształcie, napięciu i częstotliwości zgodnych z obowiązującymi przepisami.
• Używać przedłużaczy o maksymalnej długości 5 metrów i powierzchni przekroju poprzecznego nie mniejszej niż 1,5 mm². Należy unikać używania przedłużaczy o innej długości i powierzchni przekroju poprzecznego, a także adapterów i listew z kilkoma gniazdkami.
  ■ Zawsze używać uchwytu do przemieszczania kompresora.
• W przypadku używania sprężonego powietrza trzeba znać i przestrzegać zaleceń bezpieczeństwa dostosowanych do każdego typu zastosowania (pompowanie, narzędzia zasilane powietrzem, malowanie, mycie wyłącznie przy użyciu detergentów na bazie wody, klinczowanie itd.).
• Aby uniknąć przegrzania silnika elektrycznego, ten kompresor jest przeznaczony do pracy przerywanej zgodnie ze wskazaniem na tabliczce znamionowej (na przykład S3-15 oznacza 1,5 minuty włączenie i 8,5 minuty wyłączenia). W przypadku przegrzania zostaje aktywowany wyłącznik termiczny, automatycznie odcinający zasilanie, kiedy temperatura jest zbyt wysoka z powodu zbyt długiego uruchomienia. Silnik automatycznie uruchamia się ponownie po przywróceniu normalnych warunków temperaturowych.

5.2 Czego nie wolno

• Niqdy nie kierować strumienia spreżonego powietrza na osoby, zwierzeta i własne ciało.
• Nigdy nie pozwalać kompresorowi na wchodzenie w kontakt z wodą ani innymi cieczami i nigdy nie kierować strumienia cieczy rozpylanego przez narzędzia podłączone do kompresora w kierunku kompresora: kiedy urządzenie jest pod napięciem, mogłoby to spowodować porażenie pradem lub krótkie spiecie.
• Nigdy nie używać urządzenia z gołymi stopami ani wilgotnymi rękami bądź stopami.
• Nigdy nie ciągnąć za kabel zasilający w celu odłączenia wtyczki od gniazdka zasilającego ani w celu przesuniecia kompresora.
• Nigdy nie pozostawiać urządzenia narażonego na niesprzyjające warunki pogodowe (deszcz, słońce, mqła, śnieg).
• Jeśli ten kompresor jest używany poza pomieszczeniami, zawsze należy pamiętać o odstawieniu go po użyciu w zakrytym lub zamkniętym miejscu.
• Nigdy nie używać kompresora poza pomieszczeniami w czasie deszczu lub niesprzyjiającej pogody.
• Nigdy nie pozwalać niedoświadczonym osobom na używanie kompresora bez odpowiedniego nadzoru. Nie pozwalać zwierzetom na wchodzenie do obszaru roboczego
• To urządzenie nie jest przeznaczone do używania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, bądź cechujące się brakiem doświadczenia i wiedzy, o ile nie będą one nadzorowane lub poinstruowane odnośnie używania urządzenia przez osobe odpowiedzialna za ich bezpieczeństwo.
• Należy pilnować dzieci, uniemożliwiając im zabawę tym urządzeniem.
• Sprężone powietrze wytwarzane przez kompresor nie może być używane do leków, żywności, celów medycznych, ani do napełniania butli powietrznych nurków.
• Nie umieszczać łatwopalnych ani przedmiotów z nylonu/tkanin w pobliżu kompresora i/lub na nim.
  ■ Nie zakrywać wlotów powietrza na kompresorze.
• Nie otwierać ani nie manipulować żadną częścią kompresora. Skontaktować się z autoryzowanym Centrum Serwisowym.

6 PRACA

UWAGA Urządzenie drga w trakcie pracy. Z tego względu musi być zawsze postawione w trakcie pracy.

Wyjąć potrzebne akcesoria z przedziału akcesoriów (3).

6.1 Włączanie i wyłączanie

6.1.1 Włączanie urządzenia

Przestawić przełącznik ON/OFF (1) w położenie „I”, aby włączyć urządzenie.

6.1.2 Wyłączanie urządzenia

Przestawić przełącznik ON/OFF (1) w położenie „O”, aby wyłączyć urządzenie.

Ostrożnie! To urządzenie nie jest przeznaczone do pracy ciągłej. Aby zapobiec przegrzaniu silnika, urządzenie może być używane tylko w następujący sposób: w ciągu 10 minut pracy może być używane ze znamionową mocą wejściową tylko przez 15% tego okresu, czyli 1,5 minut. Przez pozostałą część tego czasu (8,5-minutowa faza chłodzenia) urządzenie ponownie się chłodzi.

6.2 Wąż sprężonego powietrza z szybkozłączką (5)

6.2.1 Podłączanie:

Wcisnąć złącze sprężonego powietrza (9) do szybkołączki węża sprężonego powietrza (5) – tuleja automatycznie wyskoczy do przodu.

6.2.2 Przecinanie:

Pociągnąć do tyłu tuleję na szybkozłączce węża sprężonego powietrza (5) i zdjąć złącze sprężonego powietrza (8).

Ostrożnie! Podczas odłączania szybkozłącza węża sprężonego powietrza (5) mocno trzymać złącze, aby zapobiec urazom spowodowanym przez wyrzucany wąż.

6.3 Pompowania

6.3.1 z adapterem

Schradera, zawór opony

Obszar zastosowania:

To zastosowanie umożliwia łatwe i precyzyjne pompowanie opon. Ciśnieniomierz (6) jest używany do sprawdzania ciśnienia powietrza w oponie. Dzięki wbudowanemu zaworowi spustowemu (7) możliwe jest zmniejszenie ciśnienia, kiedy jest ono zbyt wysokie.

UWAGA! Należy pamiętać, że ciśnieniomierz (6) nie jest skalibrowany! Po napompowaniu zawsze niezwłocznie sprawdzić ciśnienie w oponie, na przykład na stacji benzynowej.

Nie nadaje się do pompowania opon samochodowych

• Upewnić się, że przełącznik ON/OFF (1) jest ustawiony na „O”.
• Docisnąć szybkozłącze z dźwignią (9) w dół, aby je zamocować.
• Umieścić szybkozłącze z dźwignią (9) na zaworze, a następnie zwolnić dźwignię.
  Podłączyć wtyczkę zasilania (4) kompresora do gniazdka zasilania sieciowego.
• Przełączyć przełącznik On/OFF (1) na „I”.
• Odczytać ciśnienie powietrza z ciśnieniomierza (6).
• Przełączyć przełącznik ON/OFF na (1) „O” w momencie osiągnięcia prawidłowego lub dopuszczalnego ciśnienia powietrza.
• Docisnąć w dół szybkozłączkę z dźwignią (9) i ściągnąć ją z zaworu.
• Odłączyć wtyczkę kabla zasilającego (4) od elektrycznego gniazda sieciowego.

6.3.2 Używanie końcówki do wentyli (13)

Sclaveranda, zawór wyscigowy Dunlopa, zawór rowerowy

Obszar zastosowania:

Końcówka do wentyli (13) umożliwia łatwe pompowanie opon rowerów.

• Używać końcówki do wentyli (13) do pompowania przez wyżej pokazane zawory.
• Podłączyć końcówkę do wentyli (13) do szybkozłączki z dźwignią (9), a następnie ją zwolnić.
• Rozpocząć przez nasunięcie końcówki do wentyli (13) na zawór.
• Napompować zgodnie z powyższym opisem.

6.3.3 Używanie igły do piłek (12)/adaptera uniwersalnego (11)

Obszar zastosowania:

Igła do piłek (12) może być używana do pompowania różnych piłek. Adapter uniwersalny (11) może być używany do pompowania materaców powietrznych i podobnych przedmiotów.

• Docisnąć szybkozłącze z dźwignią (9) w dół, aby je zamocować.
• Wprowadzić igłę do piłek (12) lub jeden z adapterów uniwersalnych (11) do szybkozłącza z dźwignią (9), a następnie ją zwolnić.
• Napompować zgodnie z powyższym opisem.

UWAGA Aby uniknąć uszkodzenia zaworu, należy zwilżyć igłę do pilek (14) przed jej wprowadzeniem.

6.3.4 Używanie zestawu adaptera

Zestaw adaptera umożliwia używanie urządzenia do napełniania opon do następujących dodatkowych zastosowań:

• Pompowanie basenów, materaców powietrznych lub pomponów przy użyciu dodatkowego adaptera (17).
• Pompowanie przedmiotów z zaworami śrubowymi (np. pontonów) przy użyciu nakręcanego adaptera zaworu (16).
• Wypuszczanie powietrza z dużych przedmiotów; do tego celu należy używać adaptera zaworu do wypuszczania powietrza (15).
• Dwukońcówkowe adaptery uniwersalne (14/11) mogą być także używane do pompowania materacy powietrznych.

6.3.5 Używanie dyszy rozszerzającej (19)

Dysza rozszerzająca (19) jest wykorzystywana do czyszczenia/ przedmuchiwania ograniczonych przestrzeni lub trudno dostępnych obszarów, a także do czyszczenia zabrudzonych urządzeń. Spust (10) z regulacją bezstopniową umożliwia precyzyjne dozowanie sprężonego powietrza.

Jeśli chce się użyć dyszy rozszerzającej (19), trzeba najpierw odkręcić wąż z szybkozłączem z dźwignią (9) od pistoletu z ciśnieniomierzem (6).

- Teraz przykręcić dyszę rozszerzającą do pistoletu z ciśnieniomierzem.

7 PARAMETRY TECHNICZNE

Napięcie znamionowe	220-240 V
Częstotliwość znamionowa	50 Hz
Moc znamionowa	1100 W – 1,5 KM
Prędkość obrotowa	3750 obr./min
Ciśnienie nominalne	8 bar
Prędkość przepływu powietrza (wydajność)	180 l/min
Klasa ochrony	II
Stopień ochrony	IP20

8 EMISJA DŻWIĘKU

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3)

Poziom ciśnienia akustycznego LpA	84 dB(A)
Poziom mocy akustycznej LwA	96 dB(A)

UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu.

9 ROZWIĄZYWANIE PROBLEMÓW

Usterka	Rozwiązanie
Urządzenie nie pracuje.	Sprawdzić swoje źródło zasilania. Upewnić się, że wszystkie kable, bezpieczniki i gniazdka sieciowe są w prawidłowym stanie technicznym.
	Nie używać nadmiernie długich kabli przedłużających.
	Nie używać urządzenia w temperaturze poniżej 5 stopni Celsjusza.
	Unikać przegrzewania silnika. Umożliwić silnikowi ostygnięcie.
Zbyt niskie ciśnienie robocze	Sprawdzić uszczelki i zawór jednokierunkowy. Wymienić je, jeżeli to jest konieczne.
Narzędzia nie pracują.	Sprawdzić węże, szybkozłączki i narzędzia. Wymienić je, jeżeli to jest konieczne.

10 GWARANCJA

• Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
• Gwarancja obejmuje awarie wynikające z wad materiałowych i wykonawczych, nie obejmuje natomiast wad wynikających z normalnego zużycia takich części jak: łożyska, szczotki, przewody, wtyczki oraz takich akcesoriów jak końcówki, wiertła, brzeszczoty piły itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacji i wypadków. Gwarancja nie obejmuje również kosztów transportu.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy akumulatorów i ładowarek oraz części uszkodzonych z powodu zwykłego zużycia, takich jak w szczególności łożyska, szczotki, przewody, wtyczki itd. Niniejsza gwarancja nie obeimuje również takich akcesoriów jak wiertła, bity, tarcze tnace itd.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
  ■ Wiecej informacji można uzyskać, dzwoniac na numer: 00 32 3 292 92 90.
• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).
  ■ Jako dowód zakupu należy zachować rachunek.
• Niezdemontowane narzędzie należy zwrócić do sprzedawcy w oryginalnej plastikowej walizce (jeżeli produkt był w nia fabrycznie zapakowany) wraz z dowodem zakupu

11 ŚRODOWISKO NATURALNE

Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny. Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa

gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska i zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

12 DEKLARACJA ZGODNOŚCI

VARO N.V. - Vic. Van Rompuy N.V... Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

produkt: Kompresor 1100 W + 11 szt. bezolejowy - 1,5 KM

znak towarowy: POWERplus

model: POWX1706

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

2011/65/UE

2006/42/WE

2014/30/UE

2000/14/EC Annex VI LwA

Measured

96 dB(A)

Guaranteed

97 dB(A)

Notified Body

TÜV SÜD

Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

EN1012-1:2010

EN62841-1:2015

EN IEC55014-1:2021

EN IEC55014-2:2021

EN IEC61000-3-2:2019

EN61000-3-3:2013

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy,

Mertens Ludo

Ludo Mertens

Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami
