| Márka | PowerPlus |
| Modell | POWX1706 |
| Termék típusa | Olajmentes levegőkompresszor |
| Névleges teljesítmény | 1100 W (1,5 LE) |
| Névleges feszültség | 220-240 V ~ 50 Hz |
| Névleges nyomás | 8 bar |
| Légszállítás (kapacitás) | 180 l/perc |
| Fordulatszám | 3750 min⁻¹ |
| Védelmi osztály | II (kettős szigetelés) |
| Védettségi fokozat | IP20 |
| Hangnyomásszint (LpA) | 84 dB(A) |
| Hangeljesítmény (LwA) | 96 dB(A) |
| Motor típusa | Olajmentes |
| Üzemciklus | S3-15 (1,5 perc üzem / 8,5 perc szünet) |
| Tartozékok | Sűrítettlevegő-pisztoly nyomásmérővel, sűrítettlevegő-tömlő gyorscsatlakozóval, lufi tű, szelepcsatlakozó, univerzális csatlakozó, gumifej, leeresztőszelep-csatlakozó, csavaros szelepcsatlakozó, kiegészítő csatlakozó, fúvóka adapter, hosszabbító fúvóka |
| Súly | Körülbelül 12 kg (becslés) |
| Méretek (H x Sz x M) | Körülbelül 40 x 30 x 35 cm (becslés) |
| Rendeltetésszerű használat | Gumiabroncsok, lufik, légmatracok felfújása; pneumatikus szerszámok működtetése; fúvó tisztítás; permetezés (vizes tisztítószerek) |
| Karbantartás | Tisztítsa meg a szellőzőnyílásokat, rendszeresen ellenőrizze a tömlőket és csatlakozókat, ürítse ki a tartályt használat után |
| Garancia | 36 hónap |
Gyakran ismételt kérdések - POWX1706 PowerPlus
Felhasználói kérdések a következőről POWX1706 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kompresszor PDF formátumban ingyenesen! Találja meg kézikönyvét POWX1706 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWX1706 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWX1706 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
4.1 Munkakörnyezet....4
4.2 Elektromos biztonság....4
4.3 Személyi biztonság....5
4.4 Az elektromos működtetésű szerszámok helyes használata....5
4.5 Szerviz 6
5 BIZTONSÁGI ELŐÍRÁSOK 6
5.1 Mit kell tenni....7
5.2 Mit nem szabad tenni....7
6 MÜKÖDTETÉS....8
6.1 Be- és kikapcsolás....8
6.1.1 A készülék bekapcsolása....8
6.1.2 A készülék kikapcsolása 8
6.2 Sürített levegő tömlő gyorscsatlakozóval (5)....8
6.2.1 Csatlakoztatás: 8
6.2.2 Csatlakozás megszakítása: 8
6.3 Felfújás....9
6.3.1 Adapterrel 9
6.3.2 A szelep adapter (13) használata....9
6.3.3 A labdafújó (12) / univerzális adapter (11) használata....10
6.3.4 Az adapterkészlet használata....10
6.3.5 A hosszabbított fúvóka (19) használata....10
7 MÜSZAKI ADATOK....10
8 ZAJKIBOCSÁTÁS 10
9 HIBAELHÁRÍTÁS....11
10 JÓTÁLLÁS....11
11 KÖRNYEZETVÉDELEM 12

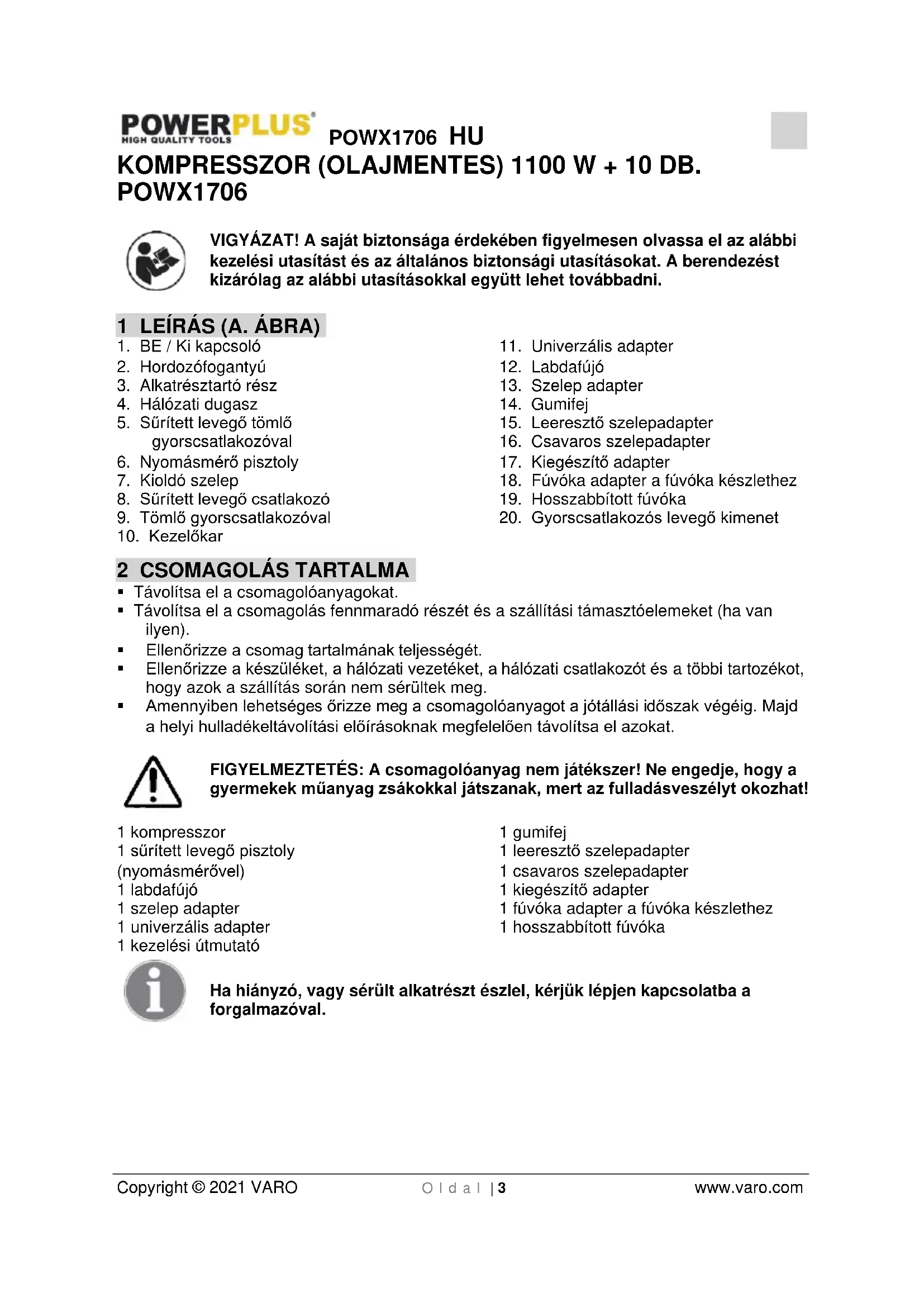

KOMPRESSZOR (OLAJMENTES) 1100 W + 10 DB. POWX1706
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
1 LEÍRÁS (A. ÁBRA)
- BE / Ki kapcsoló
- Hordozófogantyú
- Alkatrésztartó rész
- Hálózati dugasz
- Sürített levegő tömlő gyorscsatlakozóval
- Nyomásmérő pisztoly
- Kioldó szelep
- Sürített levegő csatlakozó
- Tömlő gyorscsatlakozóval
-
Kezelőkar
-
Univerzális adapter
- Labdafújó
- Szelep adapter
- Gumifej
- Leeresztő szelepadapter
- Csavaros szelepadapter
- Kiegészítő adapter
- Fúvóka adapter a fúvóka készlethez
- Hosszabbított fúvóka
- Gyorscsatlakozós levegő kimenet
2 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 kompresszor
1 sürített levegő pisztoly
(nyomásmérővel)
1 labdafújó
1 szelep adapter
1 univerzális adapter
1 kezelési útmutató
1 gumifej
1 leeresztő szelepadapter
1 csavaros szelepadapter
1 kiegészítő adapter
1 fúvóka adapter a fúvóka készlethez
1 hosszabbított fúvóka
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
3 JELZÉSEK
A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:
 | Használat előtt figyelmesen olvassa el a kézikönyvet. |  | Figyelem, égető felületek! | ||
 | Zaj elleni védőberendezés használata javasolt. |  | Automatikus beindulás veszélye. | ||
 | Veszélyes feszültség! |  | Csak beltéri használatra! | ||
 | Tilos elindítani! |  | II. osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására. |
4 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
4.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
4.2 Elektromos biztonság
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csövezetékekkel, fütőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
4.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
4.4 Az elektromos működtetésű szerszámok helyes használata.
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a
végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
4.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
5 BIZTONSÁGI ELŐÍRÁSOK
Ez a jel felhívja a figyelmet a kézikönyv elolvasására a termék használata előtt, a felhasználó testi épségének megóvása érdekében.
A sürített levegő alkalmazása veszélyes lehet, ezért a kompresszor és a kiegészítő berendezések használata különleges figyelmet kíván.
Figyelem: esetleges feszültség kimaradás esetén a feszültség visszaállásakor a kompresszor magától beindulhat.
- A kompresszor és a tömlők működés közben nagyon felmelegedhetnek. Érintés esetén égési sérülést okozhatnak.
- A kompresszor bemenetén keresztül beáramoltatott gázoknak vagy gözőknek mentesnek kell lenniük olyan adalékanyagoktól, amelyek a kompresszor belsejében tüzet vagy robbanást okozhatnak.
- A tömlőcsatlakozás eltávolításakor mindig tartsa stabilan a tömlőcsatlakozót, hogy elkerülje a tömlő lerepülése által okozott sérüléseket.
- A fúvópisztoly használatakor viseljen védőszemüveget. Az idegen testek és az elrepülő részecskék könnyen sérüléseket okozhatnak.
- Ne irányítsa a fúvópisztolyt emberekre, és ne használja az Ön által viselt ruha tisztítására.
Ellenőrizze az összes csatlakozást és a tápvezetéket. Minden karbantartási egységnek, csatlakozónak és tömlőnek meg kell felelnie a készülék paramétereinek a nyomás és a levegőáramlás tekintetében. A túlzottan alacsony nyomás kedvezőtlenül befolyásolja a készülék működését; a túlzottan magas nyomás anyagi károkat és személyi sérüléseket okozhat. Védje a tömlőket a megtörés, az összenyomás, az oldószerek és az éles szélek ellen.
Ellenőrizze, hogy a tömlőbilincsek mindig szorosak legyenek. Laza vagy sérült tömlők a levegő szabálytalan szivárgását okozhatják. - A sérült csövet azonnal cserélje ki. A hibás tápvezeték következtében a sürített levegős tömlő rázkódhat, ami személyi sérülést okozhat.
- Tilos a készülék által kibocsátott levegőt közvetlenül belélegezni.
- A tömlöt a rendszerben keletkező maximális nyomásnak legalább 150%-ára kell tervezni.
- A szerszámot és a szállítótömlőt egy tömlőcsatlakozóval kell felszerelni, amely szétkapcsolás során lehetővé teszi a csatlakozótömlő nyomásának teljes szétoszlatását.
- Figyelem! Az alacsony sürített levegős rendszer csökkenti a készülék hatékonyságát.
- Kerülje a készülékből kipufogó levegő szembe kerülését. A készülékből távozó levegő a kompresszorból származó vizet, olajat, fémdarabokat vagy szennyeződéseket tartalmazhat. Ez egészségkárosodást okozhat.
Vigyázzon a készülék lerakásakor! Mindig úgy tegye le a készüléket, hogy az ne a BE / KI kapcsolón feküdjön. Bizonyos körülmények között ez a készülék véletlen bekapcsolását eredményezheti, ami veszélyt okozhat.
5.1 Mit kell tenni
- A kompresszort az annak megfelelő környezetben kell használni (jól szellőztethető helyiségben, melynek hőmérséklete +5 °C és +40 °C között van) nem szabad por, sav, gőz, robbanás- vagy gyulladásveszélyes gázok közelében használni.
- Tartsa a munkavégzés helyét szabadon. A kompresszornak működtetés közben stabil felületen kell állnia
- A kompresszorból kiáramló levegősugár által felvert por a szemébe kerülhet, ezért a gép működtetése közben védőszemüveg használata javasolt.
- A pneumatikus berendezések használatakor, lehetőség szerint, viseljen balesetvédelmi öltözéket
- Mindig tartson legalább 2 méteres biztonsági távolságot a munkavégzésre kijelölt hely és a kompresszor között.
Ellenőrizze, hogy a kompresszor tábláján feltüntetett adatok megegyeznek-e az elektromos berendezés adataival; a névértékhez képest +/- 10%-os feszültségváltozás megengedett.
- Az elektromos vezeték csatlakozó dugóját csak az érvényben lévő szabályokat kielégítő, megfelelő alakú, feszültségű és frekvenciájú csatlakozóba dugja be.
- Maximum 5 m hosszúságú hosszabbító zsinórt használjon és ennek keresztmetszete ne legyen kisebb 1,5 mm²-nél. Nem tanácsos ettől eltérő hosszúságú vagy keresztmetszetű hosszabbító zsinórt, adaptert vagy multi csatlakozót használni.
- Mindig és kizárólag a fogantvúnál fogva mozdítsa el a kompresszort.
- A sürített levegő különböző felhasználási területeken való alkalmazása (fújás, pneumatikus szerszámgépek, festés, mosás csak vizes alapú tisztítószerekkel, szögbelövés, stb.) megkívánja az egyes alkalmazási területekre vonatkozó specifikus szabályok ismeretét és azok betartását.
- Szakaszos üzemelés S3-15: A légsűrítő egység anyagától és fordulatszámától függően az üzemelő és pihenő ciklusok aránya változhat, de a túlterhelés elkerülésére a pihenő ciklus hossza egy tízperces intervallumban mintegy 8,5 perc legyen, 1,5 perces üzemelés után, hogy az elektromotor túlmelegedését megelőzze. Egyes típusoknál a motor hővédelemmel rendelkezik, amely a megadott hőmérséklet elérésekor automatikusan megszakítia az áramot, maid a hőmérséklet csökkenésekor újból engedi az üzemelést.
5.2 Mit nem szabad tenni
■ Ne irányítsa a levegő-vagy folyadék sugarat személyek, állatok vagy a saját teste felé.
- Ügyeljen arra, hogy a kompresszor ne kerüljön érintkezésbe vízzel vagy más folyadékokkal, vigyázzon arra, hogy a kompresszorhoz csatlakoztatott gépekből kiáramló folyadék ne kerüljön a kompresszorra, a gép feszültség alatt van ezért rövidzárlat vagy áramütés következhet be.
- Ne használja a gépet mezítláb, nedves kézzel vagy lábbal.
- Ne húzza ki a csatlakozó dugót és ne mozdítsa el a kompresszort a hálózati vezetéknél fogva.
■ Védje a gépet a környezeti hatásoktól (eső, napsütés, köd, hó).
- Az esetben, ha a kompresszort a szabadban kellene alkalmaznia, használat után mindig tegve azt egy fedett és zárt helyre.
- Eső esetén, vagy ha a meteorológiai feltételek nem megfelelőek, nem szabad a kompresszort a szabadban használni.
- Ne engedje, hogy a gépet a kezelésében nem jártas személyek felügyelet nélkül használiák. Az állatokat tartsa távol a munkavégzésre kijelölt helytöl.
- A készüléket nem használhatják csökkentett fizikai, érzékelési, vagy mentális képességgel rendelkező személyek (beleértve a gyermekeket), vagy akik nem rendelkeznek a megfelelő tapasztalattal és ismerettel, kivéve, ha felügyelő van mellettük, vagy a készülék használatára vonatkozóan utasítást kapnak a biztonságukért felelős személytől.
- Mindig figvelien oda, hogy gyermekek ne játszanak a készülékkel.
- A gépben keletkező sürített levegő nem alkalmas gyógyszerészeti, étkezési vagy kórházi felhasználásra és nem alkalmazható búvárpalackok töltésére.
- Ne tartson gyúlékony anyagokat, nylont vagy egyéb szövetet a kompresszoron vagy annak közelében.
■ Ne takarja le a levegőnyílásokat a kompresszoron. - Ne nyissa ki vagy próbálja javítani a gép bármely részét. Forduljon az arra felhatalmazott szervizszolgálathoz.
6 MÜKÖDTETÉS
MEGJEGYZÉS: A készülék működés közben rázkódik. Ezért működtetés közben mindig tegye le.
Vegye ki az alkatrésztartóból (3) a szükséges tartozékokat.
6.1 Be- és kikapcsolás
6.1.1 A készülék bekapcsolása
Állítsa a BE/KI kapcsolót (1) „I” helyzetbe a készülék bekapcsolásához..
6.1.2 A készülék kikapcsolása
Állítsa a BE/KI kapcsolót (1) „O” helyzetbe a készülék kikapcsolásához.
Vigyázat! A készüléket nem folyamatos működtetés céljából tervezték. A motor túlmelegedésének megelőzése érdekében a készüléket csak az alábbiak szerint lehet használni: 10 perces időszakon belül a készüléket a névleges bemenő teljesítménnyel csak az időszak 15%-ának mértékéig lehet használni, más szóval 1,5 percig. Az időszak többi részében (a hülési időszak 8,5 perc), a készüléknek ismét le kell hűlnie.
6.2 Súrített levegő tömlő gyorscsatlakozóval (5)
6.2.1 Csatlakoztatás:
Erősítse a sürített levegő csatlakozót (9) a sürített levegő tömlő gyorscsatlakozójára (5). A persely automatikusan előugrik.
6.2.2 Csatlakozás megszakítása:
Húzza hátra a sürített levegő tömlő gyorscsatlakozójának perselyét (5) és távolítsa el a sürített levegő csatlakozót (8).
Vigyázat! A sűrített levegő tömlő gyorscsatlakozójának (5) leválasztásakor tartsa a csatlakozót erősen, hogy ezáltal megelőzze a tömlő esetleges levegőbe repülése által okozott sérüléseket.
6.3 Felfújás
6.3.1 Adapterrel
Schrader szelep, autógumi szelep
Felhasználási terület:
Ez az alkalmazás autógumi egyszerű és pontos felfújását teszi lehetővé. A nyomásmérő (6) az autógumi nyomásának ellenőrzésére alkalmas. A beépített kioldó szelepnek (7) köszönhetően csökkenteni lehet a gumi nyomását, ha az túl nagy.
FIGYELEM! Kérjük, ne feledje, hogy a nyomásmérő (6) nincs kalibrálva! Felfújás után mindig azonnal ellenőrizze a gumi nyomását, például benzinkúton.
Nem alkalmas gumiabroncsok felfújására.
Gondoskodjon arról, hogy a BE/KI kapcsoló (1) „O" helyzetben legyen.
- Nyomja le a gyorscsatlakoztató karját (9) a csatlakoztatáshoz.
- Helyezze a gyorscsatlakoztató karját (9) a szelepre, majd oldja ki a kart.
■ Helyezze a kompresszor hálózati csatlakozóját (4) a hálózati aljzatba.
- Állítsa a BE/Ki kapcsolót (1) „I" helyzetbe.
- Olvassa le a nyomásmérőről (6) a levegő nyomását.
- Állítsa a BE/KI kapcsolót (1) „O” helyzetbe, amint elérte a megfelelő vagy megengedett légnyomást.
- Nyomja le a gyorscsatlakozó (9) karját, majd húzza ki azt a szelepből.
- Távolítsa el a hálózati dugaszt (4) a hálózati aljzatból.
6.3.2 A szelep adapter (13) használata
Sclaverand szelep, verseny szelep
Dunlop szelep, kerékpárszelep
Felhasználási terület:
A szelep adapter (13) a kerékpár gumijának könnyű felfújását teszi lehetővé.
■ Felfújáskor a fenti ábra szerint használja a szelep adaptert (13) a szelepnél.
Csatlakoztassa a szelep adaptert (13) a gyorscsatlakozó karjára (9) majd oldja ki.
- Kezdje azzal, hogy a szelep adaptert (13) szelepre nyomja.
- Fújja fel a fentiekben leírtak szerint.
6.3.3 A labdafújó (12) / univerzális adapter (11) használata
Felhasználási terület:
A labdafújót (12) különböző labdák felfújásához lehet használni. Az univerzális adaptert (11) matracok és hasonló tárgyak felfújásához lehet használni.
- Nyomja le a gyorscsatlakozó kart (190) a csatlakoztatáshoz.
- Helyezze a labdafújót (12) vagy az egyik univerzális adaptert (11) a gyorscsatlakozó karba (9), majd oldja ki.
■ Fújja fel a fentiekben leírtak szerint.
MEGJEGYZÉS: A szelep sérülésének elkerülése érdekében behelyezés előtt nedvesítse meg a labdafújót (12).
6.3.4 Az adapterkészlet használata
Az adapterkészlet a gumikerék töltő következő kiegészítő alkalmazásait teszi lehetővé:
- medencék, felfújható matracok vagy gumicsónakok felfújása a kiegészítő adapter (17) felhasználásával.
- csavaros szelepű tárgyak felfújása (pl. gumicsónakok) a csavaros szelepadapter (16) felhasználásával.
- nagy volumenű tárgyak leeresztése. Erre a célra használja a leeresztő szelepadaptert (15).
- A kétkúpos univerzális adaptert (14/11) felfújható matracok felfújásához is lehet alkalmazni.
6.3.5 A hosszabbított fúvóka (19) használata
A hosszabbított fúvóka (19) rejtett helyek vagy nehezen elérhető területek tisztítására / kifúvására, valamint a szennyezett berendezések tisztítására használható. A végtelenül variálható kezelőkar (10) a sürített levegő adagolását teszi lehetővé.
A hosszabbított fúvóka (19) használatához először le kell csavarni a gyorscsatlakozóval (9) a tömlőt a nyomásmérő pisztolyról (6).
■ Most csavarja fel a hosszabbított fúvókát a nyomásmérő pisztolyra.
7 MÜSZAKI ADATOK
| Névleges feszültség | 220-240 V |
| Névleges frekvencia | 50 Hz |
| Névleges teljesítmény | 1100 W – 1,5 HP |
| Forgási sebesség | 3750 min ^-1 |
| Névleges nyomás | 8 bar |
| Beszívott levegő (teljesítmény) | 180 l/min |
| Érintésvédelmi osztály | II |
| Védelmi fokozat | IP20 |
8 ZAJKIBOCSÁTÁS
A zajkibocsátási értékek az idevonatkozó szabvány szerint mérve. (K=3)
| Hangnyomásszint (LpA) | 84 dB(A) |
| Hangteljesítményszint (LwA) | 96 dB(A) |
FIGYELEM! A gép túllépheti a 85 dB(A) hangteljesítményszintet. Ez esetben egyéni zajvédelmi felszerelést kell viselni.
9 HIBAELHÁRÍTÁS
| Hiba | Helyreállítás |
| A készülék nem működik | Ellenőrizze az áramellátást. Ellenőrizze, hogy az összes vezeték, biztosíték és a hálózati aljzat megfelelő működési állapotban van-e. |
| Ne használjon nagyon hosszú hosszabbítókábelt. | |
| Ne használja a készüléket +5 fokos hőmérséklet alatt. | |
| Kerülje a motor túlmelegedését. Hagyja a motort lehülni. | |
| Működési nyomás túl alacsony | Ellenőrizze a tömítéseket és a tolószelepet. Ha szükséges, cserélje ki azokat. |
| Eszközök nem működnek | Ellenőrizze a tömlőket, a gyorscsatlakozót és az eszközöket. Ha szükséges, cserélje ki azokat. |
10 JÓTÁLLÁS
- A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az elhasználódott alkatrészek miatt keletkező meghibásodásokat, ilyen alkatrészek például a csapágyak, kefék, csatlakozók vagy olyan más tartozékok, mint a fúrók, fúrófejek, fűrészlapok, stb.; a rongáló felhasználásból, baleset során vagy módosításokból keletkező sérülést vagy meghibásodásokat; sem pedig a szállítás árát.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...).
- A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
11 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!
12 MEGFELELŐSÉGI NYILATKOZAT
VARO N.V. - Vic. Van Rompuy N.V... Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: KOMPRESSzOR (Olajmentes) 1100 W + 11 DB.
Márkanév: POWERplus
Cikkszám: POWX1706
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EU
2014/30/EC
2000/14/EC Annex VI
LwA
Measured 96 dB(A)
Guaranteed 97 dB(A)
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN1012-1:2010
EN62841-1:2015
EN IEC55014-1:2021
EN IEC55014-2:2021
EN IEC61000-3-2 : 2019
EN61000-3-3:2013
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott, a vállalatvezetés nevében jár el,
Mertens Ludo
Ludo Mertens
Szabályozási Ügyek - Megfelelőségi Menedzser
