BRUGSANVISNING POWX1706 PowerPlus

19. Forlengelsesdyse

• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

4.4 Omhyggelig håndtering og anvendelse af el-værktøjer ....................................... 5

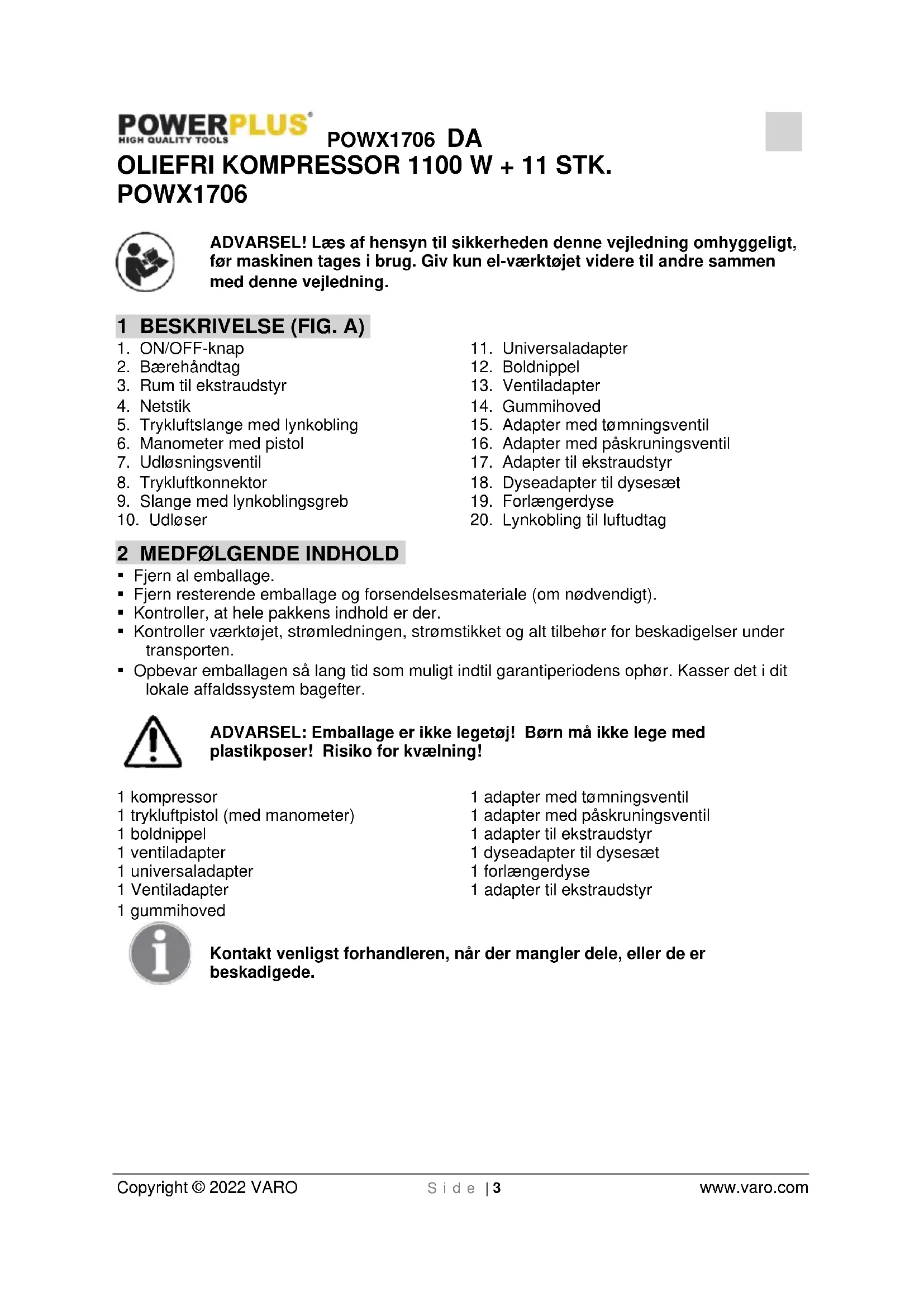

Copyright © 2022 VARO S i d e | 3 www.varo.com OLIEFRI KOMPRESSOR 1100 W + 11 STK. POWX1706 ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 1 BESKRIVELSE (FIG. A)

17. Adapter til ekstraudstyr

18. Dyseadapter til dysesæt

20. Lynkobling til luftudtag

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! 1 kompressor 1 trykluftpistol (med manometer) 1 boldnippel 1 ventiladapter 1 universaladapter 1 Ventiladapter 1 gummihoved 1 adapter med tømningsventil 1 adapter med påskruningsventil 1 adapter til ekstraudstyr 1 dyseadapter til dysesæt 1 forlængerdyse 1 adapter til ekstraudstyr Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.POWX1706 DA Copyright © 2022 VARO S i d e | 4 www.varo.com 3 SYMBOLER I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Læs omhyggeligt instruktionsmanualen før brug.

Kun til indendørs brug!

Anvendelse af beskyttelsebriller anbefales

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El- værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

4.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.POWX1706 DA Copyright © 2022 VARO S i d e | 5 www.varo.com

• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

4.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

4.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

• Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.POWX1706 DA Copyright © 2022 VARO S i d e | 6 www.varo.com 5 SIKKERHEDSFORSKRIFTER Dette symbol angiver, at forskrifterne skal læses inden brug af apparatet. Herved forebygges kvæstelser af brugeren. Trykluften er en energikilde, som udgør en potentiel fare. Det er derfor nødvendigt at være meget forsigtig i forbindelse med brug af kompressoren og det tilhørende udstyr. Advarsel: Efter strømsvigt kan kompressoren gå i gang.

• Kompressoren og slangerne kan blive meget varme under drift. Berøring kan forårsage forbrændinger.

• De gasser eller dampe, der suges ind af kompressorindtaget, skal holdes fri for blandinger, som kan medføre brande eller eksplosioner inde i kompressoren.

• Når slangekoblingen fjernes, skal du altid holde slangekoblingen fast for at undgå skader forårsaget af slangen.

• Ved arbejde med udblæsningspistolen skal der bæres beskyttelsesbriller. Fremmedlegemer og udblæste partikler kan let forårsage skader.

• Ret aldrig udblæsningspistolen mod mennesker, og brug den aldrig til at rense tøj, du har på.

• Kontroller alle tilslutninger og forsyningsledninger. Alle vedligeholdelsesenheder, koblinger og slanger skal svare til apparatparametrene hvad angår tryk og luftstrøm. For lavt tryk vil påvirke apparatets funktion negativt. For højt tryk kan forårsage tings- og personskade. Beskyt slangerne mod knæk, klemning, opløsningsmidler og skarpe kanter.

• Sørg for, at slangeklemmerne altid er stramme. Løse eller beskadigede slangeklemmer kan forårsage, at luft siver ud på en ukontrolleret måde.

• Udskift en beskadiget slange øjeblikkeligt. En defekt forsyningsledning kan medføre, at en trykluftslange slår rundt og forårsager personskade.

• Undgå direkte indånding af udstødningsluften.

• Slangen skal være konstrueret til at kunne modstå mindst 150 % af det maksimale tryk, der genereres i systemet.

• Værktøjet og forsyningsslangen skal være forsynet med en slangekobling, der gør det muligt at spede koblingsslangens tryk helt under afbrydelsen.

• Advarsel! En underdimensioneret trykluftsystem vil reducere effektiviteten af dit apparat.

• Undgå at få udstødningsluft i øjnene. Udstødningsluften fra apparatet kan indeholde vand, olie, metalpartikler eller urenheder fra kompressoren. Dette kan medføre sundhedsskader. Vær forsigtig, når du lægger apparatet fra dig! Læg altid apparatet fra dig, så det ikke ligger på ON/OFF-kontakten. Under visse omstændigheder kan dette forårsage en utilsigtet aktivering af apparatet, hvilket igen kan medføre farer.

• Hold arbejdsområdet ryddet. Under brug skal kompressoren anbringes på en jævn overflade.

• Ved brug anbefales det at benytte sig af beskyttelsesbriller for at beskytte øjnene mod fremmedlegemer, der hvirvles op af trykluftsstrålen.POWX1706 DA Copyright © 2022 VARO S i d e | 7 www.varo.com

• Ved brug af trykluftsudstyr skal man om muligt være iført beskyttelsestøj.

• Oprethold en sikkerhedsafstand på min. 2 m mellem kompressoren og arbejdsområdet.

• Kontrollér, om kompressorens mærkedata stemmer overens med elanlæggets; spændingen må afvige +/- 10 % i forhold til mærkeværdien.

• Sæt stikket i en stikkontakt, der er velegnet med hensyn til form, spænding og frekvens. Stikkontakten skal opfylde kravene i de gældende standarder.

• Benyt forlængerledninger med en længde på maks. 5 m. Forlængerledningens tværsnit skal være min. 1,5 mm². Det frarådes at benytte forlængerledninger med en anden længde og et andet tværsnit. Endvidere frarådes brug af adaptere og stikdåser.

• Benyt altid kun håndtaget i forbindelse med flytning af kompressoren.

• Brug af trykluft til de forskellige former for anvendelse (oppumpning, trykluftsværktøj, lakering, afvaskning med vandbaserede rengøringsmidler, placering af søm med sømpistol osv.) forudsætter kendskab til og overholdelse af de standarder, som gælder i de enkelte tilfælde.

• Kompressoren er fremstillet til funktion ved det intermittensforhold, der er specificeret på identifikationsskiltet (eksempel: S3-15 betyder drift i 1,5 minutter og herefter afbrydelse i 8,5 minutter). Herved undgås en kraftig overophedning af elmotoren. I tilfælde af overophedning udløses motorens termiske sikring, hvilket medfører automatisk afbrydelse af strømmen, når temperaturen er for høj. Motoren starter automatisk igen, når temperaturen vender tilbage til det normale niveau.

• Sørg for, at kompressoren ikke kommer i kontakt med vand eller Andre væsker. Sørg endvidere for, at strålen med væske fra det tilsluttede værktøj aldrig rettes mod kompressoren. Apparatet er strømførende og der er risiko for elektriske stød eller kortslutninger.

• Benyt ikke apparatet med bare fødder eller fugtige hænder og fødder.

• Træk aldrig i forsyningsledningen for at fjerne stikket fra stikkontakten eller for at flytte kompressoren.

• Udsæt ikke apparatet for skiftende vejrforhold (regn, sol, tåge, sne).

• Hvis denne kompressor anvendes udendørs, skal den altid anbringes på et overdækket eller lukket sted efter brug.

• Benyt aldrig kompressoren udendørs i tilfælde af regn eller andre former for vanskelige vejrforhold.

• Sørg for overvågning, hvis kompressoren betjenes af personer uden den fornødne erfaring. Hold dyr på afstand af arbejdsområdet.

• Apparatet må ikke anvendes af personer (herunder børn) med fysiske, sensoriske eller mentale lidelser eller manglende erfaring og viden, med mindre de er under opsyn eller er blevet instrueret i brugen af udstyret af en person, som er ansvarlig for deres sikkerhed.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med enheden.

• Trykluften fra dette apparat kan ikke benyttes i medicinal- og fødevareindustrien samt i hospitalssektoren. Trykluften kan ikke anvendes til iltflasker til dykning.

• Anbring ikke brandfarlige genstande eller genstande af nylon eller stof i nærheden af og/eller på kompressoren.

• Dæk ikke kompressorens ventilationsåbninger.

• Åben ikke og udfør ikke uautoriserede ændringer i nogen af kompressorens dele. Kontakt et autoriseret servicecenter.POWX1706 DA Copyright © 2022 VARO S i d e | 8 www.varo.com 6 BETJENING BEMÆRK: Apparatet vibrerer under drift. Derfor skal det altid sættes ned under driften. Tag det nødvendige ekstraudstyr ud af rummet (3).

6.1.2 Sådan slukkes apparatet

Flyt ON/OFF-knappen (1) til positionen "O" for at slukke apparatet. Forsigtig! Apparatet er ikke konstrueret til vedvarende brug. For at forhindre motoren fra at overophede, må apparatet kun anvendes som følger: I for en periode på 10 minutter, apparatet må kun betjenes ved nominel effektindgang til 15 % af perioden, med andre ord i halvandet minut. Under resten af tidsperioden (afkølingsfasen 8,5 minutter), køler apparatet ned igen.

Træk muffen på trykluftslangens (5) lynkobling tilbage og fjern trykluftkonnektoren. Forsigtig! Når trykluftslangens (5) lynkobling frakobles, skal du holde koblingen fast for at forhindre skader forårsaget af, at slangen flyver af.

Schrader-ventil, ventilPOWX1706 DA Copyright © 2022 VARO S i d e | 9 www.varo.com Anvendelsesområde: Denne funktion giver mulighed for en enkel og præcis oppumpning. Manometeret (6) bruges til at kontrollere dæktrykket. Takket være den indbyggede udløsningsventil (7) er det muligt at reducere dæktrykket, hvis det er for højt. BEMÆRK! Vær opmærksom på, at manometeret (6) ikke er kalibreret! Når oppumpningen er udført, skal dæktrykket altid kontrolleres med det samme, for eksempel på en tankstation. Ikke egnet til opblæsning af bildæk

• Aflæs trykværdien på manometeret (6).

• Flyt ON/OFF-kontakten til (1) "O", så snart det korrekte eller tilladte lufttryk er nået.

• Tryk lynkoblingsgrebet (9) ned og træk det af ventilen.

• Træk stikket (4) ud af stikkontakten.

6.3.2 Med ventiladapteren (13)

Presta-ventil, løbsventil Dunlop-ventil, cykelventil Anvendelsesområde: Ventiladapteren (13) gør det nemt at pumpe cykeldæk.

• Pump dækket op som beskrevet ovenover.

• Sæt boldniplen (12) eller en af universaladapterne (11) i lynkoblingsgrebet (9) og frigør den.

• Pump dækket op som beskrevet ovenover.POWX1706 DA Copyright © 2022 VARO S i d e | 10 www.varo.com BEMÆRK: For at undgå skader på ventilen, skal du fugte boldniplen (12) før den indsættes.

6.3.4 Med adaptersættet

Adapteren muliggør brug af dækpåfyldningsanordningen til følgende yderligere anvendelser:

• Oppumpning af pools, luftmadrasser eller gummibåde ved hjælp af den ekstra adapter (17).

• Oppumpning af emner med skrueventiler (f.eks. joller) ved hjælp af adapteren med påskruningsventil (16).

6.3.5 Brug med forlængerdysen (19)

Forlængerdysen (19) bruges til rengøring / udblæsning af skjulte rum eller vanskeligt tilgængelige områder, samt til rengøring af forurenet udstyr. Den uendeligt justerbare aftrækker (10) tillader en nøjagtig dosering af trykluften. Hvis du vil bruge forlængerdysen (19), skal du først skrue slangen ud med håndtagets hurtigkobling (9) fra pistolen med manometeret (6).

• Skru nu forlængerdysen ind i pistolen med manometeret. 7 TEKNISKE DATA Nominel spænding 220-240 V Nominel frekvens 50 Hz Nominel effekt 1100 W – 1,5 HK Rotationshastighed 3750 min-1 Nominelt tryk 8 bar Luftdebit (kapacitet) 180 l/min Isoleringsklasse

Kapslingsklasse IP20 8 STØJ Støjværdier målt i henhold til den relevante standard. (K=3) Lydtryksniveau LpA 84 dB(A) Lydeffektniveau LwA 96 dB(A) BEMÆRK! Lydeffektniveauet kan overstige 85 dB(A). I dette tilfælde skal der bruges høreværn.POWX1706 DA Copyright © 2022 VARO S i d e | 11 www.varo.com 9 FEJLFINDING Fejl Løsning Apparatet kører ikke Kontrollér strømforsyningen Kontrollér, at alle kabler, sikringer og stikkontakter fungerer. Undgå at bruge for lange forlængerledninger. Apparatet må ikke bruges ved temperaturer under 5 grader. Undgå at overophede motoren. Lad motoren køle ned. Driftstrykket er for lavt Kontrollér pakningerne og kontraventilen. Udskift dem efter behov. Værktøjerne fungerer ikke Kontrollér slangerne, lynkoblingen og værktøjerne. Udskift dem efter behov. 10 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato.

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: defekt som følge af dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, saveklinger, osv., beskadigelse eller defekt som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Garantien dækker alle materiale- eller produktionsfejl. Den dækker ikke: batterier, opladere, defekte dele som følge af normal slitage, såsom lejer, børster, ledninger, stik ... Tilbehør såsom bor, borebits, savklinger osv. er heller ikke omfattet af nærværende garanti.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus- værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.POWX1706 DA Copyright © 2022 VARO S i d e | 12 www.varo.com 11 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse. 12 KONFORMITETSERKLÆRING VARO N.V. – Vic. Van Rompuy N.V...Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Oliefri kompressor 1100 W – 1,5 HK + 11 stk. Varemærke: POWERplus Varenummer: POWX1706 overholder de obligatoriske krav samt andre relevante bestemmelser i de gældende europæiske direktiver, som er baserede på anvendelsen af europæiske harmoniserede standarder. Alle uautoriserede modifikationer af værktøjet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2006/42/EU 2014/30/EC 2000/14/EC Annex VI LwA Measured 96 dB(A) Guaranteed 97 dB(A) Notified Body TÜV SÜD Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN1012-1 : 2010 EN62841-1 : 2015

4. Strömkabel med stickkontakt

5. Tryckluftslang med snabbkoppling

6. Pistolhandtag med manometer
