HASZNÁLATI ÚTMUTATÓ Royal RT 350 EINHELL

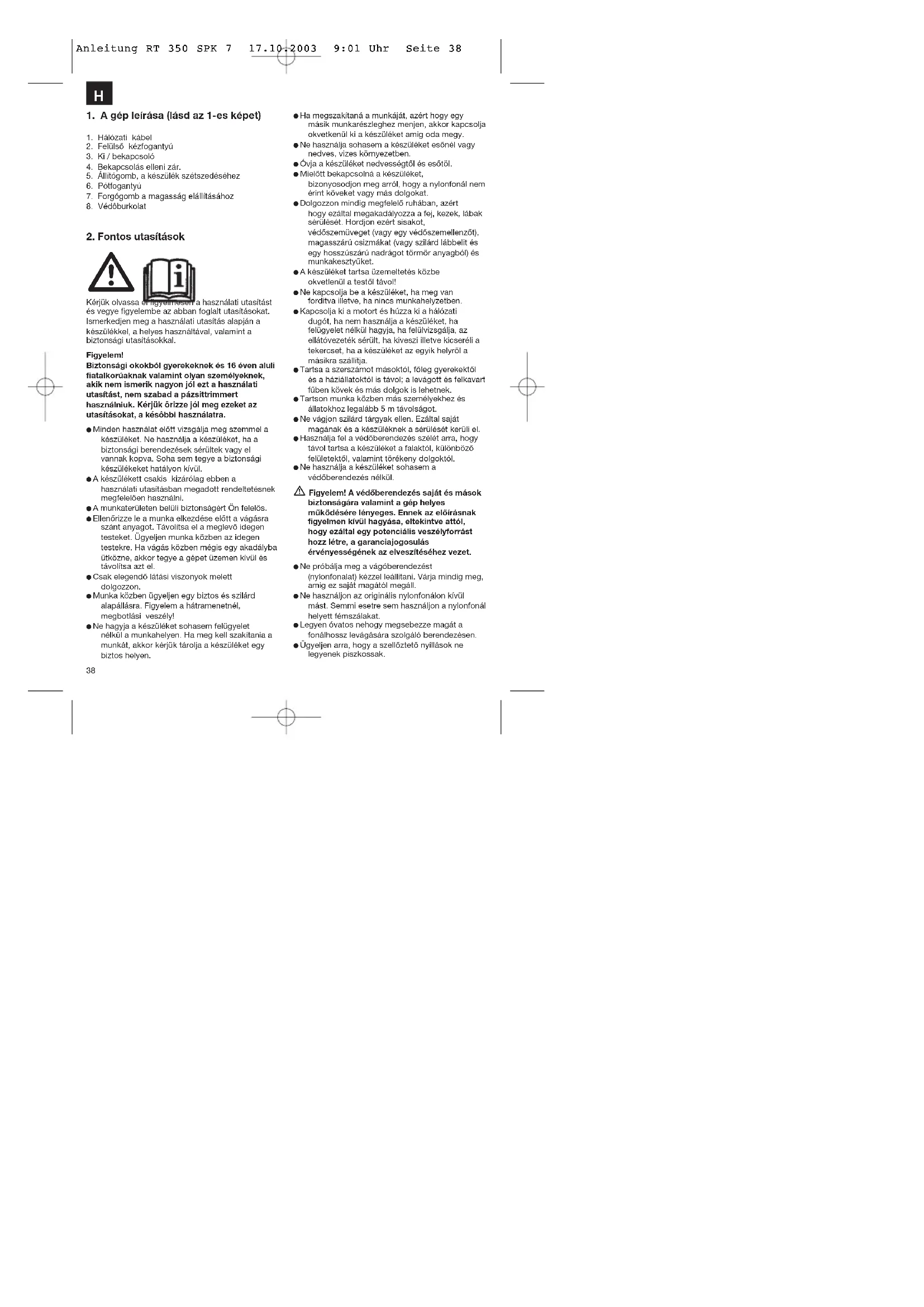

1. A gép leírása (lásd az 1-es képet)

1. Hálózati kábel2. Felülső kézfogantyú3. Ki / bekapcsoló4. Bekapcsolás elleni zár.5. Állítógomb, a készülék szétszedéséhez 6. Pótfogantyú7. Forgógomb a magasság elállításához 8. Védôburkolat

2. Fontos utasítások

Kérjük olvassa el figyelmesen a használati utasítástés vegye figyelembe az abban foglalt utasításokat.Ismerkedjen meg a használati utasítás alapján akészülékkel, a helyes használtával, valamint abiztonsági utasításokkal.Figyelem!Biztonsági okokból gyerekeknek és 16 éven alulifiatalkorúaknak valamint olyan személyeknek,akik nem ismerik nagyon jól ezt a használatiutasítást, nem szabad a pázsittrimmerthasználniuk. Kérjük ôrizze jól meg ezeket azutasításokat, a késôbbi használatra. Minden használat előtt vizsgálja meg szemmel akészüléket. Ne használja a készüléket, ha abiztonsági berendezések sérültek vagy elvannak kopva. Soha sem tegye a biztonságikészülékeket hatályon kívül. A készülékett csakis kizárólag ebben ahasználati utasításban megadott rendeltetésnekmegfelelően használni. A munkaterületen belüli biztonságért Ön felelős. Ellenőrizze le a munka elkezdése előtt a vágásraszánt anyagot. Távolítsa el a meglevő idegentesteket. Ügyeljen munka közben az idegentestekre. Ha vágás közben mégis egy akadálybaütközne, akkor tegye a gépet üzemen kívül éstávolítsa azt el. Csak elegendő látási viszonyok melettdolgozzon. Munka közben ügyeljen egy biztos és szilárdalapállásra. Figyelem a hátramenetnél,megbotlási veszély! Ne hagyja a készüléket sohasem felügyeletnélkül a munkahelyen. Ha meg kell szakítania amunkát, akkor kérjük tárolja a készüléket egybiztos helyen. Ha megszakítaná a munkáját, azért hogy egymásik munkarészleghez menjen, akkor kapcsoljaokvetkenül ki a készüléket amig oda megy. Ne használja sohasem a készüléket esőnél vagynedves, vizes környezetben. Óvja a készüléket nedvességtől és esőtöl. Mielőtt bekapcsolná a készüléket,bizonyosodjon meg arról, hogy a nylonfonál nemérint köveket vagy más dolgokat. Dolgozzon mindig megfelelő ruhában, azérthogy ezáltal megakadályozza a fej, kezek, lábaksérülését. Hordjon ezért sisakot,védőszemüveget (vagy egy védőszemellenzőt),magasszárú csizmákat (vagy szilárd lábbelit ésegy hosszúszárú nadrágot törmör anyagból) ésmunkakesztyűket. A készüléket tartsa üzemeltetés közbeokvetlenül a testől távol! Ne kapcsolja be a készüléket, ha meg vanfordítva illetve, ha nincs munkahelyzetben. Kapcsolja ki a motort és húzza ki a hálózatidugót, ha nem használja a készüléket, hafelügyelet nélkül hagyja, ha felülvizsgálja, azellátóvezeték sérült, ha kiveszi illetve kicseréli atekercset, ha a készüléket az egyik helyről amásikra szállítja. Tartsa a szerszámot másoktól, főleg gyerekektőlés a háziállatoktól is távol; a levágott és felkavartfűben kövek és más dolgok is lehetnek. Tartson munka közben más személyekhez ésállatokhoz legalább 5 m távolságot. Ne vágjon szilárd tárgyak ellen. Ezáltal sajátmagának és a készüléknek a sérülését kerüli el. Használja fel a védőberendezés szélét arra, hogytávol tartsa a készüléket a falaktól, különbözőfelületektől, valamint törékeny dolgoktól. Ne használja a készüléket sohasem avédőberendezés nélkül. Figyelem! A védőberendezés saját és mások biztonságára valamint a gép helyesműködésére lényeges. Ennek az előírásnakfigyelmen kívül hagyása, eltekintve attól,hogy ezáltal egy potenciális veszélyforrásthozz létre, a garanciajogosulásérvényességének az elveszítéséhez vezet. Ne próbálja meg a vágóberendezést(nylonfonalat) kézzel leállítani. Várja mindig meg,amig ez saját magától megáll. Ne használjon az originális nylonfonálon kívülmást. Semmi esetre sem használjon a nylonfonálhelyett fémszálakat. Legyen óvatos nehogy megsebezze magát afonálhossz levágására szolgáló berendezésen. Ügyeljen arra, hogy a szellőztető nyíllások nelegyenek piszkossak.

Anleitung RT 350 SPK 7 17.10.2003 9:01 Uhr Seite 3839 Húzza ki használat után a hálózati dugót és vizsgálja meg a gépet sérülésekre. Ne próbáljon a készülékkel olyan füveket vágni amelyek nem a talajon nőnek; például ne próbálja meg, olyan füveknek a vágását amelyek falakon vagy köveken stb. nőnek. A pázsittrimmer munkaterületén belül harmadikkal szembeni károkért, amelyek a szerszám használat által keletkeznek, a használó felelős. Ne menjen bekapcsolt készülékkel útcán vagy kavicsos úton át. Ha nem használja a készüléket, akkor tárolja egy száraz, biztos és a gyerekek számára elérhetetlen helyen. A készüléket csak a használati utasításban leírottak szerint használni és a talajhoz mindig függőlegessen tartani. Minden más féle tartás veszélyes. Vizsgálja rendszeressen felül, hogy a csavarok rendessen meg vannak e húzva. A hálózati feszültségnek meg kell egyeznie az adattáblán megadott feszültséggel. A csatlakozóvezetéket, sérülési és öregedési jelekre, rendszeressen felül kell vizsgálni. A készüléket nem szabad használni, ha a csatlakozóvezeték állapota nem kifogástalan. A felhasznált csatlakozóvezetékeknek nem szabad a HO7RN-F a DIN 57282/VDE 0282 szerinti könnyű gumitömlővezetékektől könnyebbnek lenniük és legalább 1,5 mm2 -es átmérőjűnek kell lenniük. A dugós csatlakozóknak védőérintkezősöknek és a csatlakoztatásnak fröccsenővíz védetenk kell lennie. A vágásra előrelátott felületet a kábeltől és más tárgyaktól mindig szabadon tartani. Ha a szállításhoz fel kell emelni a készüléket, akkor ki kell kapcsolni a motort és meg kell várni amig a szerszám nyugalmi állapotban nincs. A készülék elhagyása előtt nyugalomba kell helyezni a motort és ki kell húzni a hálózati dugót. Mielőtt rákapcsolná a készüléket az áramhálózatra, bizonyosodjon meg arról, hogy a forgó egységek közül egyik sincs megsérülve és a fonálgombolyag rendessen be van téve és oda van erősítve. Az üzemeltetés ideje alatt semmilyen esetre sem szabad kemény tárgyak ellen vágni, mivel csak így tudja a kezelő megsérülését és a készüléken a károk keletkezését elkerülni. A karbantartáshoz csakis originális - pótalkatrészeket használni. Javításokat csak egy villamossági szakember végezhet. A gép üzembe vétele előtt valamint minden fajta nekiütődés után, vizsgálja meg a készüléket kopás vagy károsodás jeleire, és vitesse véghez a szükséges javításokat. Tartsa kezeit és a lábait a vágóberendezéstől mindig távol, főleg akkor, amikor a motort bekapcsolja. Egy új fonál kihúzása után, tartsa a gépet a bekapcsolás előtt mindig a normális használati állásába. Ne használjon sohasem oljan pótalkatrészeket vagy tartozékokat, amelyeket a gyártó nem látott előre vagy nem ajánlott. Vizsgálatok, tisztítások vagy a gépen történő munkák előtt húzza mindig ki a hálózati dugót, és ha nem használja a gépet. Figyelem: a leállítás után a nylonszál még egy pár másodpercet utánfut!

3. A készüléken levô jelzôtábla

magyarázata (lásd a 2-es ábrát) Poz. 1: Figyelmeztetés! Poz. 2: Viseljen szemvédôt! Poz. 3: Óvja a nedvességtöl! Poz. 4: Üzembe vétel elôtt olvassa el a használati utasítást! Poz. 5: Egy sérült csatlakozóvezeték felülvizsgálata elôtt, húzza ki a hálózati dugót! Poz. 6: Tartson más személyeket a veszélyeztetett körôn kívül! Poz. 7: A szerszám utánfut!

Hálózati feszültség: 230 V ~ 50 Hz Teljesítmény: 350 Watt Vágókör: Ø 25 cm Fordulatszám n0: 11.000 / perc Nylon-vágófonál Ø 1,2 mm Hangnyomásmérték LPA: 82 dB (A) Hangtelyesítménymérték LWA: 93 dB (A) Vibrálás aw max. 5,3 m / s

Súly 2,1 kg A gép zajkifejtése túllépheti a 85 dB (A). Ebben az esetben az üzemeltetők részére zajvédő intézkedésekre van szükség. Ez a zajkifejtés az IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/538/EWG) szerint lett mérve. A fogantyún kibocsájtott rezgések értéke max. 5,3 m/s

és az EN 786 D: 1996+A1: 2001-i függelék szerint lett mérve.

5. A pázsittrimmer összeszerelése

A fogantyúrész felszerelése a teleszkópcsôn Dugja a fogantyúrészt ütközésig a teleszkópcsôbe (3-as kép). A beállítógomb (1) magától bereteszel. A védôkupak felszerelése Dugja a védôkupakot a motorfejre (4-es kép) majd az óra forgási irányába bereteszelésig (5- ös kép) csavarni. A mellékelt csavarokkal rögzíteni (5-ös kép).

6. Szabályszerű használat

A készülék a privátház- és a hobbykertben levő fűvek, kis pázsitterületek vágására lett tervezve. Olyan készülékeket tekintűnk privátháziaknak és hobbykertieknek, amelyeket nem használnak a nyilvános parkosított területeken, parkokon, sporttelepeken, az utcákon és a mező- és az erdőgazdaságban. A gyártó által mellékelt használati utasításnak a betartása, feltétel a készülék rendes használatához. Figyelem! A személyek számára és a dologi károkra fennálló veszély miatt nem szabad a készüléket a komposzttírozás értelmében történö felaprózásra felhasználni.

7. Az üzembevétel előtt

A magasságbeli elállítás és a kéznek levő pótfogantyú elállítása által egy optimális munkahelyzetet lehet beállítani, Magasságbeli elállítás: Állítsa a pázsittrimmert szilárdan a talajra. A forgógomb megeresztése (6-os kép 1-es poz.) majd a teleszkópcsô elállítása által be lehet a magasságot a testi alkatnak megfelelôen állítani. A forgógombot ujból feszesre húzni.

A pázsittrimmer csak a pázsit vágására van meghatározva. A pázsittrimmernek van egy részben autómatikus fonálmeghosszabító szisztémája. A részben autómatikus fonálmeghosszabító szisztéma minden üzemeltésekor autómatikussan meghosszabodik a fonál, azért hogy midig egy optimális vágási széleséggel tudja rövidíteni a pázsitját Kérjük vegye figyelembe, hogy a fonálmeghosszabító autómata sûrûbb mûködtetése által a fonál kopása magasabb. Utasítás: A gépének az elsô üzembevételekor, a védôkupak vágóéle megrövidíti a vágófonálnak az esetleg kiálló, fölösleges végét. Ha a fonál az elsô üzembevételnél túl rövid, akkor nyomja a fonáltekercsen levô gombot és húzza ki erôssen a fonalat. Az elsô meginduláskor a vágófonál automatikussan le lesz rövidítve az optimalis hosszúságra. A pázsittrimmellő legmagasabb teljesítményének elérésének érdekében a következő utasítások után kellene igazódni: A védőberendezés nélkül, ne használja a pázsittrimmert. Ne vágja a fűvet, ha a fű nedves. A száraz fűnél éri el a legjobb eredményeket. Kapcsolja rá a hálózati kábelt a hosszabító kábelre és akassza ezt a fogantyúba be.. (7-es kép) A pázsittrimmer bekapcsolásához, nyomja meg a bekapcsolási zárat (1-es kép 4-es pozíció) és utánna pedig a be/kikapcsolót (1-es kép 3-as pozíció). A pázsittrimmerének a kikapcsolásához engedje a ki/bekapcsolót ismét el (1-es kép / 3-as

Anleitung RT 350 SPK 7 17.10.2003 9:01 Uhr Seite 4041 pozíció). Csak nyomott kapcsolóval közelítse a pázsittrimmelőt a fűhöz, vagyis ha pázsittrimmelő üzemben van. A helyes vágáshoz a készüléket oldalra lóbálgatni és előrehaladni. Tartsa ennél a pázsittrimmelőt cca. 30°-ban megdőltve (lásd a 10-es és a 11-es képet). Hosszú fűnél a fűvet a hegyétől lefelé lépcsőzetesen kell rövidebre vágni (lásd a 12-es képet). Használja a peremvezetőt valamint a védőkupakot ki, azért hogy a fonál felesleges kopását elkerülje (lásd a 13-as és a 14-es képet). Tartsa a pázsittrimmert kemény tárgyaktól távol, azért hogy a fonál felesleges kopását elkerülje.

9. A pázsittrimmernek a

peremvágókénti felhasználása A pázsit és az ágyások peremének a vágásához a pázsittrimmert a következő képpen lehet átalakítani: A pázsittrimmer elektromos ellátását lekapcsolni. Tolja a beállítógombot (11-es kép 1-es pozíció) a nyíl irányába és húzza le kézfogantyúrészt a teleszkópcsôröl. Ezután dugja a kézfogantyúrészt 180°-ban elfordítva a teleszkópcsôre rá. Az állítókar ismét önnállóan beretszel. Ezen a módon átszerelte a pázsittrimmelőt egy peremvágóra, amelyikkel a pázsit függőleges vágását lehet véghezvinni (17-es kép).

10. A fonáltekercs kicserélése

Figyelem! A fonáltekercs kicserélése előtt húzza ki okvetlenül a hálózati dugót! Nyomja oldalt a tekercsfedélen megjelölt helyeket és vegye ezt le a tekerccsel együtt (13- as kép és 14-es kép). Kérjük ügyeljen arra, hogy ne vesszen el a rugó. Vegye ki az üres fonáltekercset. Vezesse az új fonáltekercs fonálvégét a tekercsfedél fûzôkarikáján keresztül. Tegye a tekercsfedelet a tekerccsel újra be a tekercsbefogadóba. Az elsô megindulásnál a vágófonál autómatikusan le lesz rövidítve az optimális hosszúságra. Figyelem! A nylonfonál elhajított részei sérülésekhez vezethetnek! 11.Karbantartás és ápolás A lerakás és tisztítás előtt kikapcsolni a pázsittrimmelőt és a hálózati dugót kihúzni. A védőburkon levő lerakodásokat egy kefe segítségével eltávolítani. A műanyagtestet és a műanyagrészeket enyhe háztartási tisztítókkal és egy nedves ronggyal megtisztítani. Ne használjon a tisztításhoz agresszív szereket vagy oldószereket! Ne fröcskölje le sohasem vízzel a pázsittrimmert. Okvetlenül kerülje el a víz behatolását a készülékbe.

Nem fut a készülék: ellenôrizze le, hogy a hálózati kábel helyesen van e csatlakoztatva és ellenôrizze le a hálózati biztosítékokat. Ha a készülék feszültség ellenére sem mûködik, akkor kérjük küldje be a megadott vevôszolgáltatási címre.

Figyelem! A pázsittrimmelô és annak tartozékai különbözô anyagokból állnak, mint pédául fémböl és mûanyagokból. Jutassa a hibás szerkezeti elemeket a különhulladéki megsemmisítéshez Érdeklôdjön utánna a szaküzletben vagy a községi közigazgatásnál!

14. Pótalkatrészek megrendelése:

A pótalkatrészek megrendlésénél a következô adatokat kellene megadni: A készülék típusát A készülék cikk-számát A készülék ident- számát A szükséges pótalkatrész, pótalkatrész- számát (Kérjük vegye ki a pótalkatrészlistából)
