Royal RT 350 - Decespugliatore EINHELL - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Tagliaerba elettrico EINHELL Royal RT 350, potenza di 350 W, larghezza di taglio di 30 cm, velocite0 di rotazione di 10.000 giri/min.
Utilizzo	Ideale per la manutenzione di giardini, bordi e zone difficili da raggiungere. Facile da manovrare grazie al peso leggero.
Manutenzione e riparazione	Controllare regolarmente lo stato della lama e sostituirla se necessario. Pulire il dispositivo dopo ogni utilizzo per prolungarne la durata.
Sicurezza	Indossare occhiali protettivi e guanti. Non utilizzare sotto la pioggia o in condizioni di umidite0. Scollegare l'apparecchio durante la manutenzione.
Informazioni generali	Leggero per un uso prolungato senza affaticamento. Cavo di alimentazione di 10 metri per una buona portata. Garanzia di 2 anni.

Domande frequenti - Royal RT 350 EINHELL

Come si avvia il tagliaerba EINHELL Royal RT 350?

Per avviare il tagliaerba, assicurarsi che la batteria sia carica o che l'apparecchio sia collegato. Premere il pulsante di avvio mantenendo premuto il grilletto.

Quali sono le precauzioni di sicurezza da prendere durante l'uso del tagliaerba?

Indossare sempre occhiali protettivi, guanti e scarpe robuste. Evitare di tagliare in aree dove potrebbero essere proiettati oggetti.

Come si sostituisce la testina di taglio del tagliaerba?

Scollegare l'apparecchio, rimuovere la testina di taglio ruotando in senso antiorario, quindi fissare la nuova testina ruotando in senso orario.

Perche9 il tagliaerba non si avvia?

Verificare la carica della batteria o l'alimentazione elettrica. Assicurarsi inoltre che il grilletto sia premuto e che il pulsante di sicurezza sia disattivato.

Come si mantiene il tagliaerba EINHELL Royal RT 350?

Pulire regolarmente la testina di taglio e controllare le lame per segni di usura. Conservare l'apparecchio in un luogo asciutto e sicuro.

Qual e8 la durata della batteria del tagliaerba?

La durata della batteria dipende dall'uso, ma in generale puf2 durare tra i 30 e i 60 minuti con una carica completa.

Come si regola la lunghezza di taglio?

Per regolare la lunghezza di taglio, utilizzare il dispositivo di regolazione situato sul manico del tagliaerba per scegliere l'altezza desiderata.

Dove posso acquistare pezzi di ricambio per il tagliaerba?

Puoi acquistare pezzi di ricambio sul sito ufficiale EINHELL o presso rivenditori autorizzati.

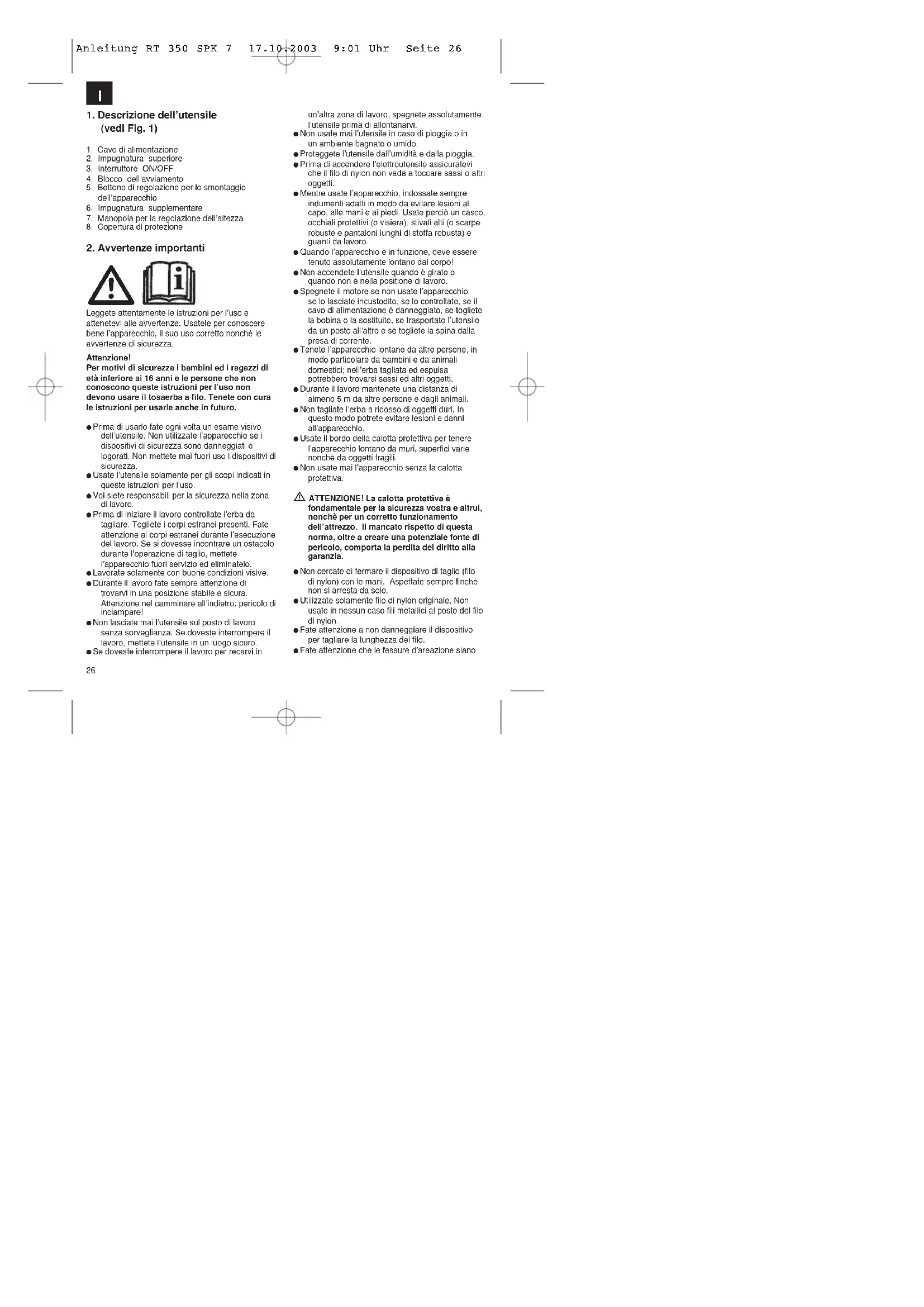

MANUALE UTENTE Royal RT 350 EINHELL

1. Descrizione dell'utensile (vedi Fig. 1)

1. Cavo di alimentazione
2. Impugnatura superiore
3. Interruftlore ON/OFF
4. Blocco dell'avviamento
5. Bottone di regolazione per lo smontaggio dell'appareccio
6. Impugnatura supplementare
7. Manopola per la regolazione dell'altezza
8. Copertura di protezione

2. Avvertenze importanti

Leggete attentamente le istruzioni per l'uso e attenuetei alle avverenze. Usatele per conoscere bene l'apparechio, il suo uso corretto nonché le avverenze di sicurezza.

Attenzione!

Per motivi di sicurezza i bambini ed i ragazzi di età inferiore ai 16 anni e le persona che non consocono istutta delle struzioni per l'uso non devono usare il tosaerba a fillo. Tenete con cura le struzioni per usearle anche in futuro.

• Prima di uso fate agli ora un esame visivo dell'tutensile. Non utilizzate l'apparechio se i dispositivi di sicurezza sono danneggiati o logorati. Non mette mei fuori uso i dispositivi di sicurezza.
• Usate l'tensile solamente per gli scopi indicate in quente istruzioni per l'uso.
• Voi siete responsabili per la sicurezza nella zona di lavoro.
• Prima di iniziare il lavoro controllate l'orbà da tagliare. Togliete i corpi estranei presenti. Fate attenuatione ai corpi estranei durante l'esecuzione del lavoro. Se si dovise incontrare un ostacolo durante l'operazione di laggio, mettele l'opercativo familiari e alimentato.
  Lavorate solamente con buone condizioni visie.
• Durante il lavoro fate sempre attenzione di trovarvi in una posizione stabile e sicura. Attenzione nel camminare all'Indietro: pericolo di inciampare!
  Non lasciate mai l'utensile sul posto di lavoro sulla sorveglianza. Se doveste intercompere il lavoro, mette tete l'utensile in un luogo sicuro.
  Se doveste interrompere il lavoro per recarvi in

un'altra zona delavoro, spegne tasse allostanarvi.
- Non usate mal'utensile in caso di ploggia o in un ambiente bagnato o umido.
Proteggete l'utensile dallumidita e alla pioggia.
- Prima di accordero l'oltrutonsile assicuratevi che il filo di nylon non vada a toccare sassi o altri oggetti.
- Montre usato l'apparechio, indossate sempre indumenti adatti in modo de evitare lesioni al capo, alle mani e ai piedi. Usato perci un casco, occhiali protetti (o visiera), stivali alli (o scarpe robuste e pantaloni lunghi di stoffa robusta) e guanti da lavoro.
- Quando l'apprecchio è in funzione, delve essere tenuto assolutamente lontano dal corpo!
- Non accadete l'tensile quando e girato o quando non è nella posizione di lavoro.
- Spegnete il motore se non usate l'apparechio, so lo lasciate incustodito, so lo controllate, so il cavo di alimentazione e danneggiato, se togliette la bobina o la sostitute, se trasportate l'utensile da unippo all'altre o se togliette la spina alla presa di corrente.
- Tenete l'appareccchio lontano da altre persona, in modo particolare da bambini e da animaii domestici; nell'erba ragliata ed espulsa potrebbero trovarsi sassi ad altri oggetti.
- Duramente Il lavoro manentiune una distanza di almeno 5 ma alla ricerca persone e dagali animali.
Non tagliate Ierba a ridosso di oggetti duri. In esigo modo potre evitare lesioni e danni all'apparechio.
- Usate il bordo della calotta protettiva per tenere l'appareccio chlontano da muri, superfici varie nonché da oggetti fragili.
- Non usate mai l'apparechio sansa la calotta protettiva.

ATTENZIONE! La calotta protettiva e

fondamente per la sicurezza vostra e altrui, nonché per un correttop funzioniamento dell'attrezzo. Il mancato rispetto di esta norma, oltre a creare una potenziale font di pericololo, comporta la perdita del dirito alla garanzia.

Non cercate di fare moni. Aspettate sempre finché non si arresta da solo.
Utilizzate solamente filo di nylon originale. Non usate in nessun caso fi li metallici al posto dal filo di nylon.
- Fate allentenza non a danneggiare il dispositivo per tagliare la lunghezza del filo.
Fate attenuation che le fessure d'areazione siano

libere da sporco.

• Dopo l'utilizzo staccate la spina alla presa di corrente e controllate che l'attrezco non abbia subito danni.
• Non cercate di tagliare l'orbà che non cresca sul terrero; non cercate ad esempio di tagliare l'orbà che cresce su muri o sassi, ecc.
  Nella zona d'impio del tosaerba, l'utilizzatore è responsable di danni derivati a torzi dall'uso dell'apparechio.
• Non atraversate strade o vialetti di gliaia con l'apparechio acceso.
• Quando non usate l'apprecchio conservato in un luogo aschlutto e non accessibile ai bambini.
• Usate l'utensile solo nel modo in cui è descritto nelle uszioni per l'uso e tenetelo sempre vorticale al terro. Qualsi alla另一s posizioni è pericolosa.
• Controllate regolamente che le viti slano avvillate correttamonte.
• La tensione de rete deve corresponde a quella indica sulla targhetta de identificazione.
  Controllate regolamente che il cavo di collegamento non presenti danni o segni di deterioramento. L'appareccchio non devesser esuto se il cavo di collegamento non è in perfetto stato.
  Cavi di collegamento usati non devono essere più leggeri del cavi in guaiza di gamma H07RN-F, seconda la norma DIN 57282/VDE 0282, e devono aver una sezione minima di 1,5 mm2. Gli allacciamenti a spine devono avericonti di terra e gi attacchi devono essere protetti di gli spruzzi d'acqua.
• Tenere la superficie da tagliare sempre libera da cavi ed altri oggetti.
  Se l'apparecchio develr nol silevato per il
  trasporto, spegnete il motore ed attendete che il.
  filo abbia smesso di ruotare. Prima di allfonanziarsi dl'apparecchio spegnete il motore e staccate la spina alla presa di corrente.
• Prima di insarre la spina di alimentazione, asusculare che gli elementi rotatori non siano danneggiati e che la bobina del filo sua inserta correttamente e ben fissata.
  Il funzionamento dell'apparecchio non è in nessuno seccapito per tagliare a ridosso di oggetti duri; sololsi si posso evitare lezionia a chi lo usa e danni all'apparecchio.
  Per le riparazioni usate solo ricambi originali.
• Le riparazioni devono venire eseguite solo da un technique eletricista.

• Prima della mossa in esercizio della macchina o后再o qualiasi collisione controllate che non ci sono segni di usura o datti e fate esoguirle la riparazione necessarie.

• Tenete mani e piiedi sempre lontani dal dispositivo di taglio, soprattutto quando accende il motore.

• Dopo aver estratto un filo nuovo, tenete la macchina sempre nella posizione di lavoro normale prima che venga acceso.
• Non usate mai ricambi ed accessori che non sono previsti o consigilati dal produttore.
  Togliete la spina alla nella presa di corrente prima di esquire controlli, pulizie o operazioni alla macchina e quando esta non è in uso.

Atenzione:OLLOWER.
dynylon continua a ruotare por alcuno secondi!

3. Spiegazione della targhetta di avervento (vedi Fig. 2) sull'apparecchio

Pos. 1: attenzione!

Pos. 2: indossare occhiali protettii!
Pos. 3: proteggere dall'umidital
Pos. 4: leggere i struzioni per l'uso prima della massa in esercizio!
Pos. 5: staccare la spina alla presa di corrente prima di controllare un cavo di alimentazione danneggiato!

Pos. 6: tenere lontane le autre persone allazone di pericolo!

Pos. 7: l'utensile continua a ruotare!

4. Caratteristiche tecniche

Tensionedi rete: 230V 50Hz
Potenza 350
Diametro dell'area di taglio 25 cm
Rotazioni n0 11.000 min
Filodataglio di nylon 1,2 mm
Livello di pressione acustica LPA 82 dB(A)
Livello di potenza sonora LWA 93 dB(A)

Vibrazione aw max. 5,3 m/s
Peso 2,1

Il rumore dell'appareccchio più supereare gli 85 dB(A).
In quello dato sono necessarie delle misuride di protezione dell'dutio per l'utilizzatore. Il rumore è stato misurato seconda la norma IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/538/CEE).

Il valorile delle oscillazioni percepite sull'impugnatura, è di max. 5,3 m/s e è stato accerto secondo EN 786 allégato D:1996+A1:201.

5. Montaggio del tosaerba a filo

Montaggio dell'impugnatura sul tubolare telescopico

Inserte I'mpugnatura sul tubolare telescipocino fino alla battuta (figura 3). Il bottome di regolazione (1) scatta automaticamente.

Montaggio della calotta protettiva Inserte la calotta protettiva sulla testa del motore (figura 4) e ruotatela poi in senso orario sono a quando scattla (figura 5). Fissate con le vili in dotazione (figura 5).

6. Uso correto

L'appareccio è concezione per tagliare l'erba di giardini e piccole superfici erbose di giardini privati. Si considerano utensili per giardini privati quelli che non vengono usati in giardini pubblic, parchi, impianti sportivi, lungo le strade, nell'agricoltura e nell'economia forestale.

Il rispetto delle istruzioni per l'uso formite dal produttore è una condizione per l'uso corretto dell'appareccchio.

Altenzione! In considerazione del pericolo per persona e cose, l'apparecchio non deve essere usato per sminuzzare rifiuti organici per il compostaggio.

7. Prima della messa in esercizio

Attavramento la regolazione dell'altezza e dell'impugnatura addizzionale si può ottenera la posizione ottimale di lavoro.

Regolazione dell'altezza

Poszidona il tosaerba in modo stable sul terreno.
Potego regolare l'altozza a seconda dell'utilizzatore svitando la manopola (figura 6 pos.1) e regolando infine il tubolare telescopico. Poi potete serrare di nuovo la manopola.

8. Messa in esercizio

Il tasoera bfa illo e concepito solo per tagliare l'ebra del giardino.

Il tosaera è dotato di un sistema di allungamento del filo parzialmente automatico. Ad agli azionamento di taleSYSTEMA, il filo viene allungato automaticamente in modo da permettere di tagliare l'orbà sempre con la larghezza di taglio ottimale. Fate attenzione all'usura del filo, che vione augmentata da un frequente uso dell'allungamento automatico.

Nota

Se l'attrezco èesso in esercizio per la prima volta, l'eventuale estremità del fil di taglio excessiva viene accorciata alla lama tagliente della calotta protetitta.

Se alla prima messa in esercizio il filo è troppo corte, premete il bottone sulla bobina ed estraeta con forza il filo. Alla prima messa in moto il filo di taglio viene automaticamente correcciatlo alla lunghezza ottimale.

Per ottenere les miglioras prestazioni dal vostro tosaera seguite le segunti struzioni per l'uso

Non usate l totaerba sanza calotta protetitva.
Non Utilizzate l'appareccio quando I'era e bagnata. I migliori risutati si ottengono con I'era ascuitta.
- Collegate il cavo di alimentazione a quello di prolunga, dopo di che attaccatele all'impugnatura. (Fig. 7)
Per accendere il tosaera, premele il blocco dell'aviamiento (figura 1 pos. 4) e infine l'interruttore ON/OFF (figura 1, pos. 3).
- Mollate l'interrottu di ON/OFF (Fig. 1/punto 3) per spengne il tosaera.
- Avvicinate l'apparechio all'erba solo quando l'interruttore è premuto, ossia quando il losaerba è in funzione.
Per tagliare in modo correto, far oscilare l'apparechio nelle so avanza. Tetene l'electroutensile inclinato con un angolo di ca. 30^ (vedi Fig. 10 e Fig. 11).
Se Ferba e alta, delve venire tagliata gradualmente dall'alto verso il basso (vedi Fig. 12).
- Usate la guida per i bordi e la calotta protettiva per evitare un'inutile usura del filo (vedi Fig. 13 e Fig. 14).
- Tenete il taosera bontano da oggetti duri per evitare un'usura superflua del oglio.

9. Utilizzo del tosaerba a filo come tagliabordi

Per tagliare i cordi dell tappeto erboso e delle aiuole, il tosaera potui essere modificatorio nel modo seguente.

• Slaccate la spina dalla presa di alimentazione.
• Spingete il bottone di regolazione (figura 11 pos. 1) nella direzione della freccia e tirato l'impugnatura dell'asta telescopica. Infine inserte l'impugnatura girata di 180^ sull'asta telescopica. La leva di regolazione scatta di nuovo automaticamente.
• In quello modo il tosaerba è stato trasformato in un utensile per tagliare i cordi con il quale si può tagliare il tappeto erboso in senso verticale (Fig. 17).

10. Sostituzione della bobina del filo

Attenzione! Prima di sostitulare la bobina del filo si deve assolutamente staccare la spina alla presa di corrente!

• Premete lateralmente sul punti contrassegnati della copertura della bobina ed estraetola con la bobina (figura 13 o 14). Fato attenzione a non perdire la molta.
• Togliete la bobina vuota
• Fato scorrore lo estremita della nuova bobina atrasvezzo le fissure della copertura.
  Rimettete la copertura con la bobina nella sua sede.
• Alla prima messa in moto il filo di taglio viene automaticamente accordato alla lunghezza ottimale.

Attenzione! Le parti del fillo dl nylon che vengono espulse sono soppo comportare lesioni!

12. Anomalle

L'attrezzo non funziona: controllate che il cavo di allimentazione sua collegato correttamente e controllato i fusibili di rete. Nel caso in cui l'apparecchio non funzioni pur in presenza di tensione, spedilolo all'tindirizzo riportato dell'assistenza clienti.

13. Smaltimento

• Attenzione!

Il tosoera e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegrate i peszii difettosi alto smaltimento di rifiuti speciali.

Per informatiano rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

14. Ordinazione dei pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicate quando seque:

• tipo di apparecchio
• numero di articolo dell'apparecchio
• numero di identificazione dell'apparecchio
• numero del pezzo di riclamento richiesto

(riportato nella lista dei pezzi di ricambio)

11. Manutenzione e cura

• Spagnete il tosaerba e staccate la spine alla presa di corrente prima di riporio e di pulirio
  Con una spazzola togliete i depositi nella calotta protettiva.
• Pulite le parti in plastica con un detergente comune dolce e con un panno umido. Per la pulizia non usate detergenti aggressivi o solventi
  Non pulite mai il tosaerba con un getto d'acqua
• Evitata assolutamente que o lacqua penetrà all'interno dell'apparechio.

NDK

I periodo di garanzia inizia nel glomo dell'acquisto

da 2 anni. La garanzia vale nel caso di confezione

difettosa oppure di difetti del material

funzionamento. Le componenti da sostitulte e ilavoro necessario per la riparazione non vengono

calcatol. Non c'e alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

GARANTIBEVIS

Can risarva di apportare modifiche tecniche
