Termék típusa	Levegőkompresszor
Márka	Metabo
Modell	Power 1805 W OF
Felvett teljesítmény (P1)	1805 W
Tápellátás feszültsége	230 V ~ 50 Hz
Maximális nyomás	8 bar (becsült)
Levegő kimenetek száma	1 (gyorscsatlakozó)
Nyomásszabályozó	Igen
Manométerek	Tartálynyomás és üzemi nyomás
Biztonsági szelep	Igen
Levegőszűrő	Igen, tisztítható
Szállító fogantyú	Igen, behúzható
Daru horog	Opcionális
Kábelcsévélő	Modelltől függően
Kondenzátum leürítés	Napi
Levegőszűrő tisztítása	50 óránként
Időszakos ellenőrzés	1000 óránként
Hővédelem	Igen, automatikus leállás túlmelegedés esetén
Megfelelő használat	Sűrített levegő előállítása professzionális szerszámokhoz
Javítások	Képzett szakember által, eredeti Metabo alkatrészekkel

Gyakran ismételt kérdések - Power 1805 W OF METABO

Hogyan ürítsem le a tartály kondenzátumát?

Nyissa ki a tartály alatti kondenzátum kivezetőt (3). Ügyeljen arra, hogy a készülék feszültségmentes és nyomásmentes legyen. Naponta ürítse a korrózió elkerülése érdekében.

Mekkora maximális nyomást használhatok?

A kompresszor maximális nyomása 8 bar (a tartály manométerén jelölve). Soha ne lépje túl ezt a nyomást. Állítsa be a kimeneti nyomást a szabályozóval (7) a szerszámnak megfelelően.

Hogyan tisztítsam a levegőszűrőt?

Csavarja le a levegőszűrő házát (10), és vegye ki a szűrőt. Tisztítsa meg sűrített levegővel vagy szappanos vízzel. Hagyja teljesen megszáradni, mielőtt visszahelyezi. Cserélje ki 250 óránként.

Mi a teendő, ha a kompresszor nem indul?

Ellenőrizze az elektromos tápellátást (kábel, dugasz, biztosíték). Ha a készülék hideg, engedje ki a tartály nyomását. Ha a dugaszt menet közben húzták ki, kapcsolja ki, majd kapcsolja be a kapcsolóval (9). Túlmelegedés esetén kapcsolja ki, hagyja hűlni 10 percig, majd indítsa újra.

Használhatom festéshez vagy homokfúváshoz?

Igen, amennyiben a csatlakoztatott szerszám megfelel a beállított nyomásnak. Ügyeljen a szerszám maximális üzemi nyomásának betartására. Festéshez használjon megfelelő szűrő-szabályozót.

Hogyan szállítsam a kompresszort?

Használja a szállító fogantyút (11). Soha ne húzza a tömlőnél vagy a kábelnél fogva. Kerekes modelleknél a fogantyú kioldása után döntse a készüléket a kerekeire. Szükség esetén rögzítse a daruhorgot.

Ez a kompresszor olajmentes?

Igen, a Power 1805 W OF modell olajmentes kompresszor (Oil-Free). Olajcsere nem szükséges. A kondenzátum azonban tartalmazhat olajmaradványokat a környezeti levegőből.

Hogyan ártalmatlanítsam a készüléket élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. A WEEE irányelvnek megfelelően vigye el egy gyűjtőhelyre újrahasznosítás céljából. A kondenzátumot környezetbarát módon ártalmatlanítsa.

Kell hallásvédőt viselni?

Igen, a zajszint meghaladhatja a 85 dB(A) értéket. Viseljen fülvédőt. Viseljen védőszemüveget is, és szükség esetén porvédő maszkot.

Mi a teendő, ha levegő szivárog a csatlakozásoknál?

Ellenőrizze, hogy minden csatlakozás megfelelően meg van húzva. Cserélje ki a hibás tömítéseket. Ha a szivárgás továbbra is fennáll, ellenőriztesse a készüléket képzett szakemberrel.

HASZNÁLATI ÚTMUTATÓ Power 1805 W OF METABO

Tunikés nxntikés orátees A:

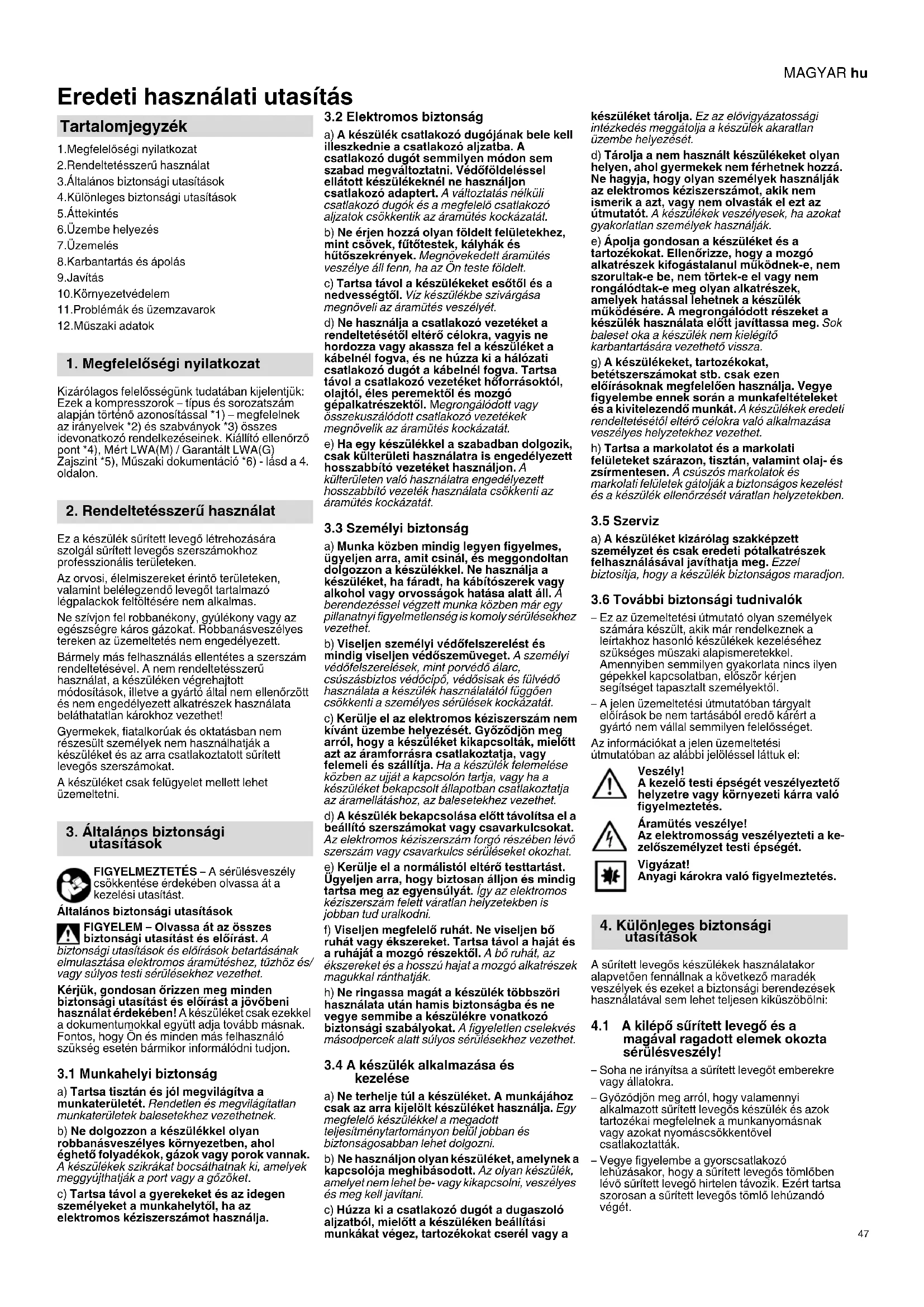

Eredeti használati utasítás

Tartalomjegyzék

1. Megfelelőségi nyilatkozat 2. Rendeltetésszerű használat 3. Általános biztonsági utasítások 4. Különleges biztonsági utasítások 5. Áttekintés 6. Üzembe helyezés 7. Üzemelés 8. Karbantartás és ápolás 9. Javítás 10. Környezetvédelem 11. Problémák és üzemzavarok 12. Műszaki adatok

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a kompresszorok - típus és sorozatszám alapján történő azonosítással *1) - megfelelnek az irányelvek ² ) és szabványok ³ ) összes ide vonatkozó rendelkezéseinek. Kiállító ellenőrző pont ⁴ ), Mért LWA(M)/Garantált LWA(G) zajszint ⁵ ), Műszaki dokumentáció ⁶ ) - lásd a 4. oldalon.

2. Rendeltetésszerű használat

Ez a készülék sűrített levegő létrehozására szolgál sűrített levegős szerszámokhoz professzionális területeken.

Az orvosi, élelmiszereket érintő területeken, valamint belélegzendő levegőt tartalmazó légpalackok feltöltésére nem alkalmas.

Ne szívjon fel robbanékony, gyúlékony vagy az egészségre káros gázokat. Robbanásveszélyes tereken az üzemeltetés nem engedélyezett.

Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű használat, a készüléken végrehajtott módosítások, illetve a gyártó által nem ellenőrzött és nem engedélyezett alkatrészek használata beláthatatlan károkhoz vezethet!

Gyermekek, fiatalkorúak és oktatásban nem részesült személyek nem használhatják a készüléket és az arra csatlakoztatott sűrített levegős szerszámokat.

A készüléket csak felügyelet mellett lehet üzemeltetni.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS - A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást.

Általános biztonsági utasítások

FIGYELEM - Olvassa át az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizze meg mindezen biztonsági utasításokat és előírásokat a jövőbeni használat érdekében! A készüléket ezekkel a dokumentumokkal együtt adja tovább másnak. Fontos, hogy Ön és minden más felhasználó szükség esetén bármikor informálódni tudjon.

3.1 Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületet. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek. b) Ne dolgozzon a készülékkel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A készülékek szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gőzöket. c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja.

3.2 Elektromos biztonság

a) A készülék csatlakozó dugójának bele kell illeszkednie a csatlakozó aljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékeknél ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő csatlakozó aljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá olyan földelt felületekhez, mint csövek, fűtőtestek, kályhák és hűtőszekrények. Megnövekedett áramütés veszélye áll fenn, ha az Ön teste földelt. c) Tartsa távol a készülékeket esőtől és a nedvességtől. Víz készülékbe szivárgása megnöveli az áramütés veszélyét. d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő célokra, vagyis ne hordozza, ne akassza fel a készüléket a kábelnél fogva, és ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a csatlakozó vezetékeket hőforrásoktól, olajtól, éles peremektől és mozgó gépalkatrészektől. Megrongálódott vagy összekuszálódott csatlakozó vezetékek megnövelik az áramütés kockázatát. e) Ha egy készülékkel a szabadban dolgozik, csak kültéri használatra is engedélyezett hosszabbító vezetéket használjon. A kültéren való használatra engedélyezett hosszabbító vezeték használata csökkenti az áramütés kockázatát.

3.3 Személyi biztonság

a) Munka közben mindig legyen figyelmes, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a készülékkel. Ne használja a készüléket, ha fáradt, ha kábítószerek vagy alkohol vagy orvosságok hatása alatt áll. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérüléshez vezethet. b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősisak és fülvédő használata a készülék használatától függően csökkenti a személyes sérülések kockázatát. c) Kerülje el az elektromos kéziszerszám nem kívánt üzembe helyezését. Győződjön meg arról, hogy a készüléket kikapcsolták, mielőtt azt az áramforráshoz csatlakoztatja, vagy felemeli és szállítja. Ha a készülék felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramellátáshoz, az balesetekhez vezethet. d) A készülék bekapcsolása előtt távolítsa el a beálló szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részében lévő szerszám vagy csavarkulcs sérüléseket okozhat. e) Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy biztosan álljon és mindig tartsa meg az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruha, az ékszerek és a hosszú haj a mozgó alkatrészek magukkal ránthatják. h) Ne ringassa magát a készülék többszöri használata után hamis biztonságba és ne vegye semmibe a készülékre vonatkozó biztonsági szabályokat. A figyelmetlen cselekvés másodpercek alatt súlyos sérülésekhez vezethet.

3.4 A készülék alkalmazása és kezelése

a) Ne terhelje túl a készüléket. A munkájához csak az arra kijelölt készüléket használja. Egy megfelelő készülékkel a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan készüléket, amelynek a kapcsolója meghibásodott. Az olyan készülék, amelyet nem lehet be- vagy kikapcsolni, veszélyes és meg kell javítani. c) Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mielőtt a készüléken beállítási munkákat végez, tartozékokat cserél vagy a

készüléket tárolja. Ez az elővigyázatossági intézkedés megakadályozza a készülék akaratlan üzembe helyezését. d) Tárolja a nem használt készülékeket olyan helyen, ahol gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a kezelést, vagy nem olvasták el ezt az útmutatót. A készülékek veszélyesek, ha azokat gyakorlatlan személyek használják. e) Ápolja gondosan a készüléket és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorultak-e be, nem törtek-e el vagy nem rongálódtak-e meg olyan alkatrészek, amelyek hatással lehetnek a készülék működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok baleset oka a készülék nem kielégítő karbantartására vezethető vissza. g) A készülékeket, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe ennek során a munkafeltételeket és a kivitelezendő munkát. A készülékek eredeti rendeltetésétől eltérő célokra való alkalmazás veszélyes helyzetekhez vezethet. h) Tartsa a markolatot és a markolati felületeket szárazon, tisztán, valamint olaj- és zsírmentesen. A csúszós markolatok és markolati felületek gátolják a biztonságos kezelést és a készülék ellenőrzését váratlan helyzetekben.

3.5 Szerviz

a) A készüléket kizárólag szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja meg. Ezzel biztosítja, hogy a készülék biztonságos maradjon.

3.6 További biztonsági tudnivalók

Ez az üzemeltetési útmutató olyan személyek számára készült, akik már rendelkeznek a leírtakhoz hasonló készülékek kezeléséhez szükséges műszaki alapismeretekkel. Amennyiben semmilyen gyakorlata nincs ilyen gépekkel kapcsolatban, először kérjen segítséget tapasztalt személyektől. A jelen üzemeltetési útmutatóban tárgyalt előírások be nem tartásából eredő károkért a gyártó nem vállal semmilyen felelősséget.

Az információkat a jelen üzemeltetési útmutatóban az alábbi jelölésekkel láttuk el:

Veszély! A kezelő testi épségét veszélyeztető helyzetre vagy környezeti kárra való figyelmeztetés.

Áramütés veszélye! Az elektromosság veszélyezteti a kezelőszemélyzet testi épségét.

Vigyázat! Anyagi károkra való figyelmeztetés.

4. Különleges biztonsági utasítások

A sűrített levegős készülékek használatakor alapvetően fennállnak a következő maradék veszélyek, és ezeket a biztonsági berendezések használatával sem lehet teljesen kiküszöbölni:

4.1 A kilépő sűrített levegő és a magával ragadott elemek okozta sérülésveszély!

- Soha ne irányítsa a sűrített levegőt emberekre vagy állatokra. - Győződjön meg arról, hogy valamennyi alkalmazott sűrített levegős készülék és azok tartozékai megfelelnek a munkanyomásnak, vagy azokat nyomáscsökkentővel csatlakoztatták. - Vegye figyelembe a gyorscsatlakozó lehúzásakor, hogy a sűrített levegős tömlőben lévő sűrített levegő hirtelen távozik. Ezért tartsa szorosan a sűrített levegős tömlő lehúzandó végét.

Győződjön meg arról, hogy valamennyi csavarkötés mindig szorosan meghúzott állapotban legyen. - Ne javítsa saját maga a készüléket! A kompresszorokon, nyomástartályokon és sűrített levegős készülékeken végzendő javításokat szakemberek végezhetik el.

4.2 A sűrített levegő vezető részek felületén égésveszély áll fenn!

• Karbantartási munkálatok előtt hagyja lehűlni a készüléket.

4.3 A mozgó alkatrészeken fennáll a sérülés és becsípődés veszélye!

• Soha ne helyezze üzembe a készüléket felszerelt biztonsági berendezés nélkül. Vegye figyelembe, hogy a készülék a minimális nyomás elérésekor automatikusan beindul! - A karbantartás megkezdése előtt győződjön meg arról, hogy a készüléket kihúzták a villamos hálózatból. - Győződjön meg arról, hogy bekapcsoláskor (pl. a karbantartási munkák befejezése után) már ne legyen szerszám vagy rögzítetlen alkatrész az elektromos készülékben.

4.4 A hiányos személyi védőfelszerelés balesetveszélyes!

- Viseljen zajtompító fülvédőt. - Viseljen védőszemüveget. - Por okozó, vagy olyan munkavégzések esetén, amelyek során az egészségre káros gázok, kód vagy gőzök keletkeznek, gázálarcot. - Viseljen megfelelő munkaruhát. - Viseljen csúszásmentes lábbelit.

4.5 A szerszám meghibásodásából eredő veszélyek!

• Ápolja gondosan az elektromos készüléket, valamint a tartozékokat. Tartsa be a karbantartás előírásokat.
• Ellenőrizze minden üzembe helyezés előtt a készüléket az esetleges rongálódásokra tekintettel: A készülék további használata előtt a biztonsági felszereléseket, védőberendezéseket vagy az enyhén károsodott alkatrészeket a kifogástalan és rendeltetésszerű működésre tekintettel gondosan ellenőrizni kell. A sérült készülék csak szakszerű javítás után használható újra.
• Ellenőrizze, hogy megbízhatóan működnek-e és nem szorulnak-e a mozgó alkatrészek. Az összes részegységnek helyesen összeszerelt állapotban kell lennie és teljesítenie kell az összes feltételt, hogy biztosítani lehessen a készülék kifogástalan működését. - A megrongálódott védőberendezéseket vagy alkatrészeket szakszerűen meg kell javíttatni, vagy ki kell cseréltetni az erre hivatott szakműhelyben.

4.6 További biztonsági tudnivalók

Tartsa be az egyes fejezetekben található különleges biztonsági előírásokat. - Vegye figyelembe a szakmai egyesületek által kiadott, a kompresszorok és a sűrített levegős szerszámok használatára vonatkozó irányelveket és balesetmegelőzési előírásokat. Vegye figyelembe az ellenőrzésre szoruló berendezések üzemelésére vonatkozó törvényi előírásokat. - A készülék üzemelésekor és tárolásakor vegye figyelembe, hogy a kilépő kondenzátum és egyéb üzemanyagok a környezetet szennyezik és környezeti károkat okozhatnak. Vegye figyelembe a környezeti hatásokat.

4.7 Szimbólumok a készüléken (modelltől függ)

Olvassa el az üzemeltetési útmutatót.

Figyelmeztetés a forró alkatrészek érintéséből adódó személyi sérülésekre.

Viseljen védőszemüveget.

Viseljen hallásvédő eszközt.

Figyelmeztetés az automatikus beindulásra.

Vigyázat, veszélyes elektromos feszültség!

Garantált zajszint.

4.8 Biztonsági berendezések

Biztonsági szelep

A rugóval terhelt biztonsági szelep (4) reagál, ha átlépik a megengedett legnagyobb nyomást.

5. Áttekintés

Lásd a 2. oldalon. 1 légszűrő 2 nyomástartály 3 kondenzátum-leeresztés 4 biztonsági szelep 5 sűrített levegős csatlakozás (gyorscsatlakozó), szabályozott sűrített levegő 6 manométer - szabályozott nyomás 7 nyomásszabályozó 8 manométer - üstnyomás 9 be-/kikapcsológomb 10 levegőszűrő/levegőszűrőház 11 szállítófogantyú 12 emelőkampó 13 rögzítési hely a MetaLoc, Sortimo/LBoxx-hoz 14 kábeltekercselés* * modell-/felszereltségfüggő

6. Üzembe helyezés

6.1 Összeszerelés (modellfüggő)

1. Szerelje fel a kerekeket az ábrának megfelelően (lásd az A-jelű ábrát a 3. oldalon).
2. Igény szerint szerelje fel az emelőkampót (12) az ábrának megfelelően (lásd a B-jelű ábrát a 3. oldalon).

6.2 A kondenzátum-leeresztés ellenőrzése

Győződjön meg arról, hogy a kondenzátum-leeresztés (3) le van zárva.

6.3 Felállítás

A készülék felállításának helye meg kell, hogy feleljen a következő követelményeknek:

- Száraz, fagymentes helyen legyen. - Stabil, vízszintes és egyenletes alap.

Veszély!

A hibás felállítás következtében súlyos balesetek történhetnek.

- Rögzítse a készüléket elgurulás, eldőlés és megcsúszás ellen. - A biztonsági berendezéseknek és kezelőelemeknek bármikor hozzáférhetőknek kell lenniük.

6.4 Szállítás

• Ne húzza a készüléket a tömlőnél vagy a hálózati csatlakozó vezetéknél fogva. Szállítsa a készüléket a szállító fogantyúnál (11) fogva. Ellenőrizze az emelőkampót (12) a biztonságos rögzítésre tekintettel. Adott esetben rögzítse azt biztonságosan.

Kihúzható szállítófogantyú (modellfüggő):

1. Állítsa a készüléket a hátsó gumi lábakra.
2. Lazítsa meg a szállító fogantyú rögzítőcsavarjait, és húzza ki a szállító fogantyút (11).
3. Húzza meg újra a szállító fogantyú rögzítőcsavarjait.
4. Húzza a készüléket a szállító fogantyúnál (11) fogva, a kerekeket maga mögött.

7. Üzemelés

7.1 Hálózati csatlakozás

Veszély! Villamos feszültség.

A készüléket csak száraz környezetben üzemeltesse.

A készüléket csak olyan áramforrásról üzemeltesse, amely megfelel a következő követelményeknek: A csatlakozó aljzatokat az előírásoknak megfelelően installálták, földelték és azokat ellenőrizték; a biztosíték megfelel a műszaki adatoknak.

A hálózati tápvezetéket úgy kell fektetni, hogy az ne zavarja a munkát és ne sérülhessen meg. Ellenőrizze minden alkalommal, hogy a készüléket kikapcsolták, mielőtt csatlakoztatná a hálózati csatlakozót a csatlakozó aljzatba.

Védje a hálózati tápvezetéket a magas hőmérséklettől, agresszív folyadékoktól és éles peremektől.

Csak megfelelő keresztmetszetű érrel rendelkező hosszabbító vezetéket használjon (lásd a 12. Műszaki adatok fejezetet).

Használjon kültéren használható hosszabbítóvezetéket. Szabadban csak az arra engedélyezett és megfelelően megjelölt hosszabbító vezetéket használjon.

A kompresszort ne a hálózati csatlakozó kihúzásával kapcsolja ki, hanem a be-/kikapcsoló gombnál fogva.

Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).

7.2 Sűrített levegő létrehozása

1. Kapcsolja be a készüléket a be-/kikapcsoló gombnál (9) fogva, és várja meg, míg el nem éri a maximális ütnyomást (a kompresszor lekapcsol). Az ütnyomást az ütnyomás kijelző manométeren (8) kijelzik.

Állítsa be a szabályozott nyomást a nyomásszabályozón (7). Az aktuális szabályozott nyomást a szabályozott nyomás kijelző manométerén (6) ellenőrizze.

Figyelem!

A beállított szabályozott nyomás nem haladhatja meg a csatlakoztatott sűrített levegős szerszámok maximális üzemi nyomását.

1. Csatlakoztassa a sűrített levegős tömlőt a sűrített levegős csatlakozásra (5).
2. Csatlakoztassa a sűrített levegős szerszámot. Ezután megkezdheti a sűrített levegős szerszámmal végzendő munkát.
3. Kapcsolja ki a készüléket, ha azzal nem akar közvetlenül tovább dolgozni. Ezután húzza ki a hálózati csatlakozót.
4. A nyomástartály kondenzvizét a kondenzátum-ürítőn (3) naponta le kell ereszteni.

8. Karbantartás és ápolás

Veszély!

A készüléken végzett minden munka előtt:

Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Várja meg, amíg a készülék leáll. Győződjön meg arról, hogy a készülék és valamennyi alkalmazott sűrített levegős szerszám és tartozék nyomásmentes.

Hagyja lehűlni a készüléket, az összes alkalmazott sűrített levegős szerszámot és tartozékot.

A készüléken végzett minden munka után:

Helyezze újra üzembe az összes biztonsági berendezést és ellenőrizze azokat. Győződjön meg arról, hogy nincs szerszám vagy hasonló tárgy a szerszámon vagy a szerszámban.

A jelen fejezetben leírtakon túlmutató karbantartási vagy javítási munkákat csak szakember végezheti el.

A karbantartásokat és ellenőrzéseket a törvényes előírások szerint, a készülék felállításának és üzemmódjának megfelelően kell megtervezni és elvégezni.

A felügyeleti hatóságok kérhetik a megfelelő iratok bemutatását.

8.2 Rendszeres karbantartás

Minden munkakezdés előtt

• Ellenőrizze a sűrített levegős tömlőket rongálódásra tekintettel, adott esetben cserélje ki azokat. Ellenőrizze a csavarkötések szoros illeszkedését, szükség esetén húzza azokat meg szorosra.
• Ellenőrizze a csatlakozó gépeket rongálódásra tekintettel, adott esetben villamos szakemberrel cseréltesse ki.

Naponta

-A nyomástartály kondenzvizét a kondenzátum-leeresztőn (3) leereszteni.

Minden 50 üzemóra után

-A levegőszűrőt (10) megtisztítani (lásd a C-jelű ábrát a 3. oldalon).

Minden 250 üzemóra után

-A levegőszűrőt (10) megtisztítani vagy kicserélni (lásd a C-jelű ábrát a 3. oldalon).

Minden 1000 üzemóra után

-Az ellenőrzést egy szakműhelyben kell elvégeztetni. Ezzel a kompresszor élettartamát jelentősen megnöveli.

8.3 A készülék tárolása

1. Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
2. Nyomásmentesítse a nyomástartályt és az összes csatlakoztatott sűrített levegős szerszámot.
3. A nyomástartály kondenzvizét a kondenzátum-leeresztésen (3) leereszteni.
4. Tárolja úgy a készüléket, hogy azt illetéktelen személyek ne indíthassák be.

Figyelem!

A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a gépet.

Fagyveszély esetén

Figyelem!

A fagy (< 5°C) tönkreteszi a készüléket és a tartozékokat, mert ezek állandóan vizet tartalmaznak! Fagyveszély esetén a készüléket és a tartozékokat le kell szerelni és azokat fagyvédett helyen kell tárolni.

9. Javítás

Veszély!

A készüléken végzendő javításokat csak villamos szakember végezheti!

A javításra szoruló Metabo készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

10. Környezetvédelem

Veszély!

A nyomástartály kondenzvize olajmaradványokat és/vagy környezetre káros szennyeződéseket tartalmaz. A kondenzvizet környezetbarát módon, a megfelelő gyűjtőhelyeken kell leadni.

Kövesse a régi gépek, segédeszközök és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

Csak az EU-tagországok esetében: Ne dobja a készülékeket háztartási hulladékba! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt készülékeket szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

11. Problémák és üzemzavarok

Veszély!

A készüléken végzett minden munka előtt: Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Várja meg, amíg a készülék leáll. Győződjön meg arról, hogy a készülék és valamennyi alkalmazott sűrített levegős szerszám és tartozék nyomásmentes. Hagyja lehűlni a készüléket, az összes alkalmazott sűrített levegős szerszámot és tartozékot.

A jelen fejezetben leírtakon túlmenő munkákat csak szakember vagy az országában működő szervizképviselet végezheti el.

A készüléken végzett minden munka után: Helyezze újra üzembe az összes biztonsági berendezést és ellenőrizze azokat. Győződjön meg arról, hogy nincs szerszám vagy hasonló tárgy a szerszámon vagy a szerszámban.

A kompresszor nem indul be:

Nincs hálózati feszültség.

• Ellenőrizze az összes kábelt, csatlakozódugót, csatlakozó aljzatot és biztosítékot.

Túl kicsi a hálózati feszültség. - Használjon megfelelő keresztmetszetű errel rendelkező hosszabbító vezetékeket (lásd a 12. Műszaki adatok fejezetet). Hideg készülék esetén: Kerülje a hosszabbító vezetékek használatát. Hideg készülék esetén: Engedje le a nyomást a nyomástartályon. - A kompresszort működés közben a hálózati csatlakozó kihúzásával kikapcsolták. A kompresszort a be-/kikapcsoló gombbal (9) először kikapcsolni, majd újra bekapcsolni. A motor túlforrósodott, pl. nem megfelelő hűtés miatt (a hűtőbordákat letakarták). - A kompresszort a be-/kikapcsoló gombbal (9) kikapcsolni. - A túlforrósodás okát megszüntetni. Körülbelül tíz percig lehűlni hagyni. - A kompresszort a be-/kikapcsoló gombbal (9) újra bekapcsolni.

A kompresszor megfelelő nyomás felépítése nélkül működik.

A kondenzátum-leeresztés tömítetlen. - Győződjön meg arról, hogy a kondenzátum-leeresztést (3) lezárták. - A leeresztőcsavar tömítését ellenőrizni, adott esetben kicserélni. A visszacsapószelep tömítetlen. A visszacsapószelepet szakműhelyben megjavíttatni.

A sűrített levegős szerszám nem kap elegendő nyomást.

• A nyomásszabályozón nincs eléggé kinyitva. - A nyomásszabályozót (7) jobban ki kell nyitni.
• A csavarkötés a kompresszor és a sűrített levegős szerszám között nem tömít. - Ellenőrizze a csavarkötést; a megsérült elemeket adott esetben ki kell cserélni.

12. Műszaki adatok

Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. A = kimeneti teljesítmény, F = töltési teljesítmény, L_eff = effektív szállítási mennyiség 80% max. nyomás esetén

p = max. nyomás

V = űrtartalom

a = levegő kimenet, z = henger

n0 = max. fordulatszám

P1 = névleges felvett teljesítmény

U = csatlakozófeszültség

I = névleges áram

F = min. forgatónyomaték

IP = védelmi osztály

G = a hosszabbító vezetékek maximális hossza

teljes hossza és keresztmetszete

A=Méretek (HxSzxM)

Tmax=max. tárolási/üzemi hőmérséklet*

Tmax=max. tárolási / üzemi hőmérséklet*

max =súly

*Egyes elemek élettartama, pl. a visszacsapószelepen lévő tömítés, jelentősen lecsökken, ha a kompresszort magas hőmérséklet (max. tárolási/üzemi hőmérséklet és annál nagyobb) mellett működtetik.

** = A min. tárolási/üzemi hőmérséklet alatti hőmérsékletnél fagyveszély áll fenn nyomástartályban lévő kondenzátumnál.

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben lévő szabványoknak megfelelően).

A kibocsátási értékek

Ezek az értékek lehetővé teszik a készülék kibocsátási értékeinek meghatározását, illetve különböző készülékek összehasonlítását. Az alkalmazási feltételektől, a készülék állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Jellemző A-osztályú zajszint:

LDA =hangnyomásszint

LWA =hangteljesítményszint

LWA(G) = a 2000/14/EK szerint garantált

hangteljesítményszint

Viseljen hallásvédő eszközt!

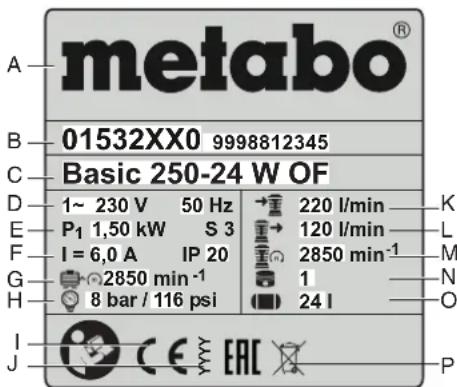

Adatok a típustáblán:

A gyártó neve B Cikkszám, verzió-, sorozatszám C gép megnevezése D csatlakozó feszültség / frekvencia E névleges felvételi teljesítmény F névleges áram / védelmi fajta G max. fordulatszám H max. nyomás I CE jel - Ez a berendezés kielégíti az EU megfelelőségi nyilatkozat szerinti irányelveit J gyártási év K szívó teljesítmény L töltési teljesítmény M légáram-fordulatszáma N hengerszám O űrméret P Hulladékeltávolításra vonatkozó szimbólum (lásd a 10. fejezetet)

Eredeti használati útmutató

Tartalom

1. Megfelelőségi nyilatkozat 2. Rendeltetésszerű használat 3. Általános biztonsági utasítások 4. Különleges biztonsági utasítások

5. Összeszerelés

6. Üzembe helyezés 7. Üzemeltetés 8. Karbantartás és ápolás 9. Javítás 10. Környezetvédelem 11. Problémák és hibák 12. Műszaki jellemzők

1. Megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy a teljes felelősségünk tudatában: a kompresszorok, amelyek azonosítására a típus és sorozatszám szolgál *1), megfelelnek az összes vonatkozó irányelv *2) és szabvány *3) követelményeinek. A kibocsátó szerv *4), a mért hangteljesítményszint LWA(M) / garantált hangteljesítményszint *5), műszaki dokumentáció *6) - lásd a 4. oldalon.

2. Rendeltetésszerű használat

Ez a készülék sűrített levegő előállítására szolgál pneumatikus szerszámokhoz professzionális környezetben.

Nem használható az élelmiszeriparban, valamint nem használható palackok sűrített levegővel való feltöltésére légzés céljából.

Tilos robbanásveszélyes, gyúlékony vagy az egészségre veszélyes gázok beszívása. Tilos a készüléket robbanásveszélyes helyiségekben üzemeltetni.

Bármilyen más használat nem megengedett. A nem rendeltetésszerű használat, a készülék módosítása vagy olyan alkatrészek használata, amelyeket a gyártó nem tesztelt vagy nem hagyott jóvá, anyagi károkat okozhat!
