MANUALE UTENTE Power 1805 W OF METABO

it Istruzioni per l'uso originali 17

es Manual original 20

Via Ca' Bella, 243/A - loc. Castello di Serravalle

40053 Valsamoggia (BO)

Country: Italy

number: 1282

2015-07-02, Volker Siegle

Istruzioni per l'uso originali

Indices

1. Dichiarazione di conformità
2. Utilizzo conforme
   3.Avvertenze generali di sicurezza
   4.Avertenze specifiche sicurezza
3. Sintesi
   6.Messa in funzione
4. Utilizzo
   8.Cura e manutenzione
   9.Riparazione
5. Tutela dell'ambiente
   11.Probleme anomalie
   12.Dati tecnici

1. Dichiarazione di conformità

Dichiariamo molto la nostra completa responsabilità che i presenti compressori, identificati dai modelli e numeroi di series 1 ), sono conformi a tutte le disponizioni pertinenti delle direttive 2 e delle norme 3 . Organismo di-controlled rilasciente l'attestdato 4 , livello di potenza sonora misurato LWA(M) / livello di potenza sonora garantito LWA(G) 5 , documentazione tecnia 6 - v. pagna 4.

2. Utilizzo conforme

Questo dispositorio è destinato alla produzione di aria compressa, per gli utensili azionati ad aria compressa per uso professionale.

Non è consentito l'uso nel settore medico o alimentare; il dispositivo non è adatto al riempimento delle bombole per apparecchi SCBA.

Non è consentito aspirare gas esplosivi, infiammabili o nocivi per la salute. Non è consentito l'uso nei locali a rischio di esplosione.

Qualsiasiutilizzo diverso da quanti illustrato è da considerarsi non conforme. Un utilizzo non conforme, eventuali modifiche all'utensile o l'utilizzo di parti non collaudate ed approbate dal produttore, possono comportare danni imprevedibili!

É vietato l'uso del dispositivo e degli utensili collegati ai bambini, ai giovani e alle persone non addestrate.

Utilizzato il dispositorio solo quello sorvegianza.

3. Avvertenze generali di sicurezza

ATTENZIONE - Leggere le istruzioni per

I'uso al fine di ridurre il rischio di lesions.

Avvertenze generali di sicurezza

ATTENZIONE - Leggere tutte le avvertenze di sicurezza e le istruzioni.

Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro! Il dispositova consegnato al successivo proprietario escludamente insieme al presente documento. Ciascun utente delve potersi informare il qualsiaso momento, consultando la documentazione.

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate sono essere causa di incidenti.
b) Evitare di utilizzare il disposativo in ambienti soggetti al rischio di esplizioni, nei quali si trovino liquidi, gas o polveri infiammabili. I dispositivi producono scintille che possono far infiammare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone durante l'impiego del dispositivo.

3.2 Sicurezza elettrica

a) La spina per la presa di corrente deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insiemeagli utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumento il rischio di subire scosse elettriche.
c) Custodire l'elettROUTensile al riparo alla pioggia o dall'umidita. L'eventuale infiltrazione di aqua in un dispositivo augmente il rischio di scosse elettriche.
d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere il dispositivo, oppure per staccare la spina alla presa di corrente. Mantenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti dell'utensile in movimento. I cavi danneggiati o aggravativi augmentano il rischio di scosse elettriche.
e) Qualora si voglia usare il dispositivo all'aperto, impiegare solo ed esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.

3.3 Sicurezza delle persone

a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio il dispositivo durante il lavoro. Non utilizzare il dispositivo in caso di stanchezza o sostil'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso del dispositivo può causare lesioni gravi.
b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. L'uso dell'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione per l'uditto, a seconda del tipo e dell'uso del dispositivo, riduce il rischio di lesioni.
c) Evitare l'accensione involontaria del dispositivo. Accertarsi che il dispositivo sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Trasportare il dispositivo tenendo il dito sopra l'interruttore o collegare il dispositivo accesso all'alimentazione di corrente, comporta il pericol di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave per dadi prima di accendere il disposativo. Un utensile o una chiave per dadi a contatto con una parte rotante dell'utensile, vucase lesioni.
e) Evitare di tenere il corpo in positioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare indumente adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli e i vestiti lontani delle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familarità con il dispositorio perché lo si è utilizzato frequentemente. Un comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento del disposativo

a) Non sovraccaricare il dispositivo. Impiegare il disposativo adatto per il lavoro specifico. Utilizzando il disposativo adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza indicata.
b) Non utilizzato il dispositorio se l'interruttore è difettoso. Un dispositivo che non si può più accendere o spagnere è pericoloso e delve essere riparato.
c) Staccare la spina alla presa di corrente prima di regolare l'appareccchio, di sostituire

pezzi di ricambio o di mettere da parte il dispositivo. Tale precauzione eviterà che il dispositivo possa essere messo in funzione inavvertitamente.
d) Custodire i dispositivi non utilizzati al di fuori della portata dei bambini. Non fare useare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. I dispositivi sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione del dispositivo e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compensatore il funzionamento del dispositivo stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da dispositivi sottomosti a una manutenzione inadequata.
g) Utilizzare il dispositivo, gli accessori, gli utensili ecc. escludamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiego dei dispositivi per usi diversi da quelli consentiti cui dar luogo a situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa ascutiTE, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri del dispositivo in situazioni impreviste.

3.5 Assistenza

a) Fare riparare il dispositorio solo ed escludamente da personale specializzato e solo impiegando pezzi di ricambio originali. Solo.si si può garantire la sicurezza del dispositorio.

3.6 Ulteriori avventenze di sicurezza

• Le presenti istruzioni d'uso si rivolgono a utenti in possesso di una conoscenza tecnica di base nell'utilizzo dei dispositivi come quello qui descritto. Se non si ha alcuna esperienza con questo tipo di dispositivi, si consiglia di ricorrere all'aiano di persona con esperienza nel Campo.
• Il produttore non risponde dei danni provocati dal mancato rispetto delle presenti istruzioni d'uso.

Le informazioni riportate nelle presenti istruzioni per l'uso sono contrassegnate come segue:

Pericolo!

Avviso di possibili lesioni personali o danni ambientali.

Pericolo di scossa elettrica!
Avviso di possibili lesions personali
causate da la corrente elettrica.

Attenzione!

Avviso di possibili danni materiali.

4. Avvertenze specifiche di sicurezza

I rischi residui indicati di seguito sono tipici dei dispositivi ad aria compressa e non possono essere completamente eliminati neppure con i dispositivi di sicurezza.

4.1 Pericolo di lesions per la fuoriuscita di aria compressa e di parti che potrebbero staccarsi per effetto dell'aria compressa!

Non puntare mai l'aria compressa su persono o animali.
- Assicurarsi che tutti i dispositivi ad aria compressa utilizzati e i relativi accessori siano adeguati alla pressione di lavoro prevista o siano collegati a un riduttore di pressione.
- Nota bene: al rilascio dell'attacco rapido, l'aria compressa contentata nel tubo flessibile più fuoriuscire all'improvviso. Per esta ragione, tenere ferma l'estremità del tubo flessibile dell'aria compressa che si desidera staccare.
- Assicurarsi che tutti i raccordi a vite siano ben errati.

ITALIANOit

Non riparare personalmente l'apparecchio! Solo, il personale technique cui riparare i compressori, i serbato i pressione e i dispositivi ad aria compressa.

4.2 Pericolo di ustione sulle superfici delle parti a contatto con l'aria compressa!

• Far raffreddare il dispositoso prima degli interventi di manutenzione.

4.3 Pericolo di lesions e di schiacciamento per effetto delle parti mobili!

Non mettere in funzione il dispositorio se non sono montati i sistemi di protezione previsti.
- Ricordare che il disposivo si accende automaticamente al raggiungimento della pressione minima! - Prima di qualsiasi intervento di manutenzione, accertarsi che l'utensile sia scollegato alla rete elettrica.
- Al momento dell'accensione (ad esempio in seguito ad interventi di manutenzione), accertarsi che non siano rimasti attrezzi di montaggio o parti sciolte all'interno del dispositivo.

4.4 Pericolo causato da protezione personale insufficiente!

• Indossare le protezioni acustiche.
• Indossare gli occhiali protettivi.
• Indossare una maschera respiratoria durante i lavori che generano polvere, gas, nebbia o vapori nocivi.
• Indossare indumenti da lavoro adeguati.
• Indossare calzature antiscivolo.

4.5 Pericolo causato da eventuali difetti del dispositorio!

• Effettuare la manutenzione dell'elettroutensile e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione.
• Controllare sempre l'integrità del dispositivo prima del funzionamento: Prima di continuare ad utilizzare l'apparecchio, occorre ispezionare accuratamente i dispositivi di sicurezza o i componenti leggermente danneggiati, al fine di verificarne l'integrità e il corretto funzionamento. Un appearecchio danneggiato potra essere riutilizzato soltanto dopo che è stato riparato a regola d'arte.
• Verificare che le parti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e adempiere a tutti i requisiti necessari per garantire il correto funzionamento dell'elettroutensile.
• I dispositivi di protezione o i componenti eventualmente danneggiati devono essere adeguate对面 riparati o sostituita da un'officina specializzata e riconosciuta.

4.6 Ulteriori avvertenze di sicurezza

-Osservare in particolare leindicazioni specifiche di sicurezza continue nei varicapitoli.
- Attenersi ad eventuali prescrizioni delle assocazioni di categoria o di protezione antinfortunistica, relative all'utilizzo di compressori e utensilizi ad aria compressa.
Osservare le prescrizioni relative all'uso di impianti soggetti all'obbligo di sorveglianza.
- Durante l'uso e lo stoccaggio del disposito, tenere conte del fatto che la fuoriuscita di condensa e di altri mezzi d'esercizio cui inquinare l'area circostante e nuocere all'ambiente.
- Tenere in debita considerazione gli effetti dell'ambiente circostante.

4.7 Simboli sul dispositorio (secondo il modello)

Leggere le istruzioni per l'uso.

Avviso di pericolodi lesioni personali in seguito al contatto con parti roventi.

Indossare gli occhiali protettivi.

Indossare le protezioni acustiche.

Avviso di pericolò di avvio automatico.

Avviso di pericolo per tensione elettrica.

Livello di potenza sonora garantito.

4.8 Dispositivi di sicurezza

Valvola di sicurezza

La valvola di sicurezza (4) a molla si innesca se viene superata la massima pressione consentita.

5. Sintesi

Vedere pagina 2.
1 Compressore
2 Serbatoio a pressione
3 Scarico condensa
4 Val vol adisicurezz
5 Attacco aria compressa (attacco rapido), aria compressa regolata
6 Manometro pressione di regolazione
7 Regolatore di pressione
8 Manometro pressione caldaia
9 Interrupttre ON/OFF
10 Filtrodell'aria/scatola del filtrodell'aria
11 Maniglia di trasporto *
12 Gancio gru
13 Punto di fissaggio per MetaLoc, Sortimo/LBoxx *
14 Avvolgimento cavo
* secondo il modello e l'equipaggiamento

6. Messa in funzione

6.1 Assemblaggio (secondo il modello)

1. Montare le ruote come illustrato (figura A, pagina 3).
2. All'occorrenza, montare il gancio della gru (12) come illustrato (figura B, pagina 3).

6.2 Controllo dello scarico della condensa

Assicurarsi che lo scarico della condensa (3) si a chiuso.

6.3 Installazione

Il luogo d'installazione del dispositivo devesodisfare i seguenti requisiti:

• essere asciutto e protetto dal gelo;
• ave un sogtofondo stabile, orizzontale e piano.

Pericolo!

Un'installazione errata cui cause incidenti gravi.
-Fissare il dispositivo in modo che non possa spostarsi sulle ruote, ribaltarsi o scivolare.
- I dispositivi di sicurezza e gli organi di commando devono essere sempre fácilmente accessibili.

6.4 Trasporto

Non tentare di spostare il dispositivo tirandolo per il tubo o per il cavo di alimentazione. Per il trasporto utilizzare l'apposita maniglia (11).
- Controllare che il gancio della gru (12) sua fissato a dovere. Fissare all'occorrezza.

Maniglia di trasporto estraibile (secondo il modello):

1. Posare il disposativo sui piedini di gomma posteriori.

2. Svitare le viti di fissaggio della maniglia di trasporto ed estrarre la maniglia (11).

3. Serrare nuovamente le viti di fissaggio della maniglia di trasporto.
4. Afferrare la maniglia di trasporto (11), e trascinare il dispositivo dietro di se, facendolo scorrere sulle ruote.

7. Utilizzo

7.1 Allacciamento alla rete

Pericolo! Tensione elettrica.

Utilizzare l'utensile elettrico solamente in un ambiente asciutto.

Collegare l'apparecchio escludamente a una fonte di corrente elettrica con le seguenti caratteristiche: Le prese devono essere installate secondo le prescrizioni, collegate a terra e controllate; la protezione deve essere conforme ai dati tecnici.

Posare il cavo di alimentazione in modo tale che non sua causa di disturbo e non possa essere danneggiato durante il lavoro.

Verificare agli volta che il dispositorio sia spento, prima di collegare il connettor alla presa.

Proteggere il cavo di alimentazione dal calorie, dai liquidi aggressivi e dagli spigoli vivi.

Utilizzare solo prolonghe con un diametro adeguato (capitolo 12. Dati tecnici).

Utilizzare prolonghe per esterni. Per gli esterni, utilizzare soltanto cavi di prolunga omologati edebitamente contrassegnati.

Non spegnere il compressore scollegando il cavo di alimentazione, ma utilizzato l'interruttore ON/OFF.

Applicare sempre a monte un interruptore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

7.2 Produzione di aria compressa

1. Accendere il dispositivo con l'interrettore ON/ OFF (9) e attendere il raggiungimento della massima pressione della caldaia (il compressore si disattiva). La pressione della caldaia viene visualizzata sull'apposto manometro (8).

Impostare la pressione di regolazione sul regolatore di pressione (7). La pressione di regolazione attuale viene visualizzata sull'apposto manometro (6).

Attenzione!

La pressione di regolazione impostata non può essere più elevata della massima pressione d'esercizio degli utensili ad aria compressa collegati!

1. Collegare il tubo flessibile dell'aria compressa al relativo attacco (5).
2. Collegare l'utensile ad aria compressa. Ora si cui dovrare con l'utensile ad aria compressa.
3. Spegnere il dispositorio se non si prevede di continuare a utilizzarlo a breve. Quindi, staccare la spina di alimentazione.
4. Scaricare quotidianamente la condensa del serbatoio a pressione dello scarico della condensa (3).

8. Cura e manutenzione

Pericolo!

Prima di qualsiasi intervento sul dispositivo:

Specnere il dispositivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati.

Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Dopo agli'intervento sul dispositivo:

Riappicare tutti i dispositivi di sicurezza e controllarne il funzionamento. Assicurarsi che non

ci siano attrezzi o simili sopra il disposativo o al suo interno.

Gli interventi di manutenzione o riparazione più complessi di quelli descriptori nel presente capitolo sono riservati ai tecnici specializzati.

8.1 Informazioni importanti

Le operazioni di manutenzione e controllo devono essere programmate ed eseguite seconde le prescrizioni, in base all'installazione e al funzionamento del dispositivo.

Le autorità di controllo hanno il diritto di consultare la documentazione originale.

8.2 Manutenzione ordinaria

Prima di agli inizio lavori

• Controllare l'integrità dei tubi flessibili dell'aria compressa e sostituire all'occorrezza.
• Verificare che i raccordi filettati siano saldamente in sede e, all'occorrenza, riserrarli.
• Controllare l'integrità dei cavi di collegamento e, se necessario, fari sostituire da un technique elettricista.

Ogni giorno

-Scaricare la condensa del serbatoio a pressione dall'apposto scarico (3).

Ogni 50 ore d'esercizio

Pulire il filtro dell'aria (10) (figura C, pagina 3).

Ogni 250 ore d'esercizio

-Pulire il filtro dell'aria (10) oppure sostituirlo (figura C, pagina 3).

Dopo 1000 ore d'esercizio

• Affidare l'ispezione a un'officina specializzata.
  Questo prolonga notevolmente la durata del compressore.

8.3 Conservazione del dispositorio

1. Specnere il dispositiivo e scollegarlo dall'alimentazione elettrica.
2. Depressurizzare tutti i serbatoi a pressione e gli utensili ad aria compressa collegati.
3. Scaricare la condensa del serbatoio a pressione dall'apposto scarico (3).
4. Conservare il dispositivo in modo che non possa essere messo in funzione da persone non autorizzate.

Attenzione!

Non conservare l'utensileenza protezione all'aperto o in ambienti umidi.

Per il rischio di gelo

Attenzione!

Il gelo (< 5^) causa danni irreparabili all'apparecchio eagli accessori, poiché essi contengono costamente acqua! In caso di pericolo di gelo, smontare il disposito e gli accessori e conservi li riparo dal gelo.

9. Riparazione

Pericolo!

Le riparazioni di questi dispositiivi sono riservate esclusivamente ai tecnici elettriciisti specializzati!

Nel caso di utensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

10. Tutela dell'ambiente

Pericolo!

La condensa del serbatoio a pressione contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di racolta specializzati!

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e riclaccaggio di machine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: Non gettare i dispositivi nei rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottoposti ad unsystema di riciclaggio eco-compatible.

11. Probleme anomalie

Pericolo!

Prima di qualsiasi intervento sul dispositosivo: Specnere il dispositosivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositosivo. Assicurarsi che il dispositosivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositosivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Gli interventi non trattati nel presente capitolo sono riservati ai tecnici elettricisti o al centro di assistenza del paese di utilizzo del disposivo.

Dopo agli intervento sul dispositivo: Riapplicare tutti i dispositivi di sicurezza e contrrollare il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno.

Il compressore non si avvia:

Tensione di rete assente.
- Controllare cavo, connettore, presa e fusibile.
Tensione di rete troppo bassa.
- Utilizzare solo prolonghe con un dia adequato (capitolo 12. Dati tecnici). Se il dispositivo è freddo: evitare la prolonga. Se il dispositivo è freddo: depressurizzare il serbatoio a pressione.
- Il compressore è stato disattivato mediante estrazione della spina di alimentazione, während era in funzione.
- Spagnere il compressore mediante l'interruttore ON/OFF (9) e riaccenderlo.
- Raffreddamento insufficiente (alette di raffreddamento coperte).
- Disattivare il compressore con l'interruttore ON/OFF (9).
Rimuovere la causa del surriscaldamento. Far raffreddare per circa dieci minuti.
Riaccendere il compressore con l'interruttore ON/OFF (9).

Il compressore funziona sera generare pressione sufficiente.

• Mancata tenuta dello scarico della condensa.
• Assicurarsi che lo scarico della condensa (3) sa chiuso.
• Controllare la guarnizione della vite di scarico e sostiturla all'occorrezza.
  Mancata tenuta della valvola di non ritorno.
  Far revisionare la valvola di non ritorno presso un'officina specializzata.

L'utensile ad aria compressa non riceve pressione sufficiente.

• Regolatore di pressione non sufficientamente aperto.
• Aprire ulterioriorte il regolatore di pressione (7).
• Mancata tenuta del tubo flessibile di raccordo tra compressore e utensile ad aria compressa.
• Controllare il tubo di raccordo e sostituire le parti eventualmente danneggiate.

12. Dati tecnici

Per le spiegazioni relative ai dati, vedere pagina 3.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.

A = potenza di aspirazione
F = potenza di riempimento

L_eff =quantità effettiva fornita con 180% di max. pressione

p-max. prestione V=volume caldaia

a = n u m e r o

z = numero di cilindri

n0 =max.regime

P1 =assorbimento di potenza nominale

U =tension di collegamento I =corrente nominale

F = protezione min.

IP =tipodi protezione

G =max. lunghezza totale e diametro delle prolunghe

A=dimensioni(LxPxH)

Tmax max. temperatura di stoccaggio/di esercizio*

Tmin =min. temperatura di stoccaggio/di esercizio **

m =peso

^* = la durata di alcuni componenti, come la guarnizione della valvola di non ritorno, si riduce notevolmente, se il compressore viene fatto funzionare a temperature elevate (uguali o maggiori della max. temperatura di stoccaggio/di esercizio).

** = se le temperature scendono sotto la temperatura minima di stoccaggio/di esercizio, esiste il pericolo di gelo della condensa nel serbatoio a pressione.

I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).

Valori di emissione

Tali valori consentono di stimare le emissioni del dispositivo e di raffrontarle con altri dispositivi. In base alle condizioni d'impeggo,allo stato del dispositivo o degli utensili accessori, il carico effettivo puo risultare superiore o inferiori. Ai fini di una corretta stima,considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori imati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.

Livello sonoro classe A tipico:

LDA =livello di pressione acustica

LWA =livello di potenza acustica

L_WA(G) =livello di emissione sonora garantito secondo 2000/14/CE

K_pA K_WA = incertezza

Indossare le protezioni acustiche!

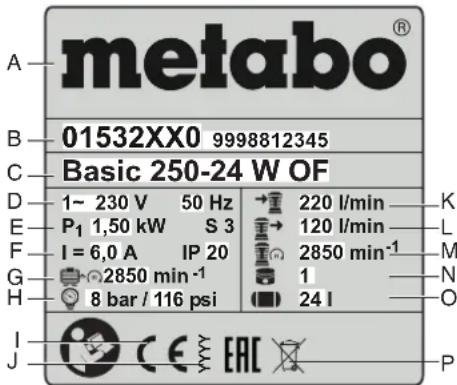

Indicazioni sulla targhetta identificativa:

A Produttore
B Codice articolo, numero di versione e numero di seriée
C Denominazione dell'utensile
D Tensione di collegamento/frequenza
E Assorbimento nominale di potenza
F Corrente nominale/tipo di protezione
G Max.regime
H Max. pressione
I Marchio CE - quello dispositivo è conforme alle dirittive UE secondo la dichiarazione di conformità
J Anno di fabbricazione
K Potenza di aspirazione
L Potenza di riempimento
M Regime compressore
NNumero di cilindri
Volume caldaia
P Simbolo smaltimento (capitolo 10.)

ESPANOLEs

Manual original

Índice

ADVARSEL - Iaes alle
